山东省淄博市高青县第一中学2024-2025学年高二上学期10月月考物理试题

这是一份山东省淄博市高青县第一中学2024-2025学年高二上学期10月月考物理试题，共5页。试卷主要包含了单选题，多选题，实验题，解答题等内容，欢迎下载使用。

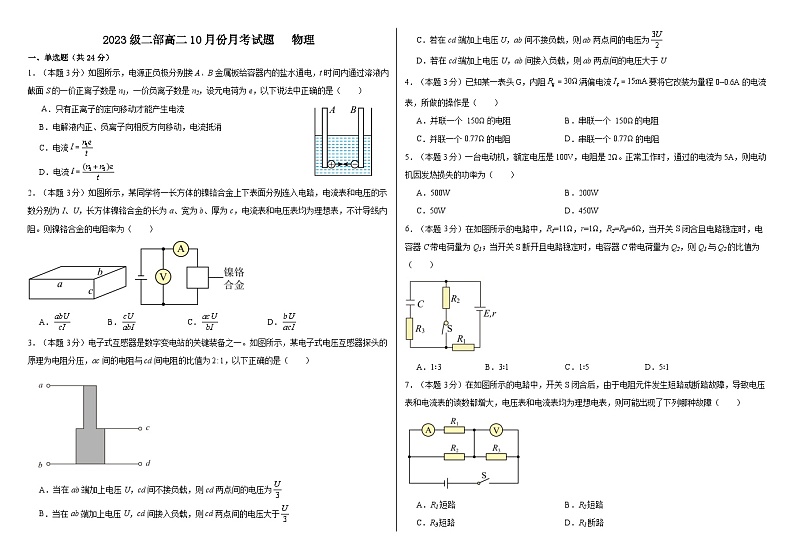

1．（本题3分）如图所示，电源正负极分别接A、B金属板给容器内的盐水通电，t时间内通过溶液内截面S的一价正离子数是n1，一价负离子数是n2，设元电荷为e，以下说法中正确的是（ ）
A．只有正离子的定向移动才能产生电流
B．电解液内正、负离子向相反方向移动，电流抵消
C．电流
D．电流
2．（本题3分）如图所示，某同学将一长方体的镍铬合金上下表面分别连入电路，电流表和电压的示数分别为I、U，长方体镍铬合金的长为a、宽为b、厚为c，电流表和电压表均为理想表，不计导线内阻。则镍铬合金的电阻率为（ ）
A．B．C．D．
3．（本题3分）电子式互感器是数字变电站的关键装备之一。如图所示，某电子式电压互感器探头的原理为电阻分压，ac间的电阻与cd间电阻的比值为，以下正确的是（ ）
A．当在ab端加上电压U，cd间不接负载，则cd两点间的电压为
B．当在ab端加上电压U，cd间接入负载，则cd两点间的电压大于
C．若在cd端加上电压U，ab间不接负载，则ab两点间的电压为
D．若在cd端加上电压U，ab间接入负载，则ab两点间的电压大于U
4．（本题3分）已知某一表头G，内阻满偏电流要将它改装为量程0~0.6A的电流表，所做的操作是（ ）
A．并联一个 150Ω的电阻B．串联一个 150Ω的电阻
C．并联一个0.77Ω的电阻D．串联一个0.77Ω的电阻
5．（本题3分）一台电动机，额定电压是100V，电阻是2Ω。正常工作时，通过的电流为5A，则电动机因发热损失的功率为（ ）
A．500WB．200W
C．50WD．450W
6．（本题3分）在如图所示的电路中，R1=11Ω，r=1Ω，R2=R3=6Ω，当开关S闭合且电路稳定时，电容器C带电荷量为Q1；当开关S断开且电路稳定时，电容器C带电荷量为Q2，则Q1与Q2的比值为（ ）
A．1∶3B．3∶1C．1∶5D．5∶1
7．（本题3分）在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，导致电压表和电流表的读数都增大，电压表和电流表均为理想电表，则可能出现了下列哪种故障（ ）
A．R1短路B．R2短路
C．R3短路D．R1断路

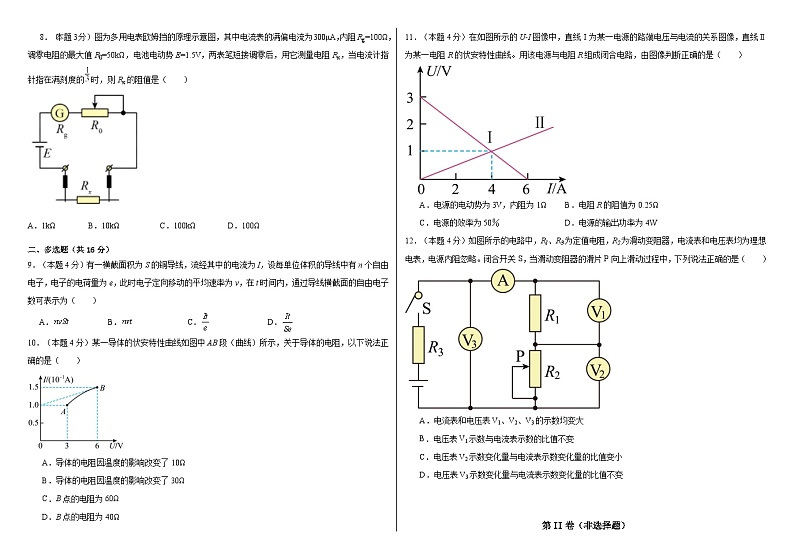

8．（本题3分）图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻Rg=100Ω，调零电阻的最大值R0=50kΩ，电池电动势E=1.5V，两表笔短接调零后，用它测量电阻Rx，当电流计指针指在满刻度的时，则Rx的阻值是（ ）

A．1kΩ B．10kΩ C．100kΩ D．100Ω
二、多选题（共16分）
9．（本题4分）有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，电子的电荷量为e，此时电子定向移动的平均速率为v，在t时间内，通过导线横截面的自由电子数可表示为（ ）
A．B．C．D．
10．（本题4分）某一导体的伏安特性曲线如图中AB段（曲线）所示，关于导体的电阻，以下说法正确的是（ ）

A．导体的电阻因温度的影响改变了10Ω
B．导体的电阻因温度的影响改变了30Ω
C．B点的电阻为60Ω
D．B点的电阻为40Ω
11．（本题4分）在如图所示的U-I图像中，直线Ⅰ为某一电源的路端电压与电流的关系图像，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源与电阻R组成闭合电路，由图像判断正确的是（ ）
A．电源的电动势为3V，内阻为1ΩB．电阻R的阻值为0.25Ω
C．电源的效率为50％D．电源的输出功率为4W
12．（本题4分）如图所示的电路中，R1、R3为定值电阻，R2为滑动变阻器，电流表和电压表均为理想电表，电源内阻忽略。闭合开关S，当滑动变阻器的滑片P向上滑动过程中，下列说法正确的是（ ）
A．电流表和电压表V1、V2、V3的示数均变大
B．电压表V1示数与电流表示数的比值不变
C．电压表V2示数变化量与电流表示数变化量的比值变小
D．电压表V3示数变化量与电流表示数变化量的比值不变
第II卷（非选择题）
三、实验题（共14分）
13．（本题6分）某学校实验室购买了一卷镍铬合金丝，该校兴趣小组的同学想通过自己设计的实验来测算合金丝的电阻率。截取一段镍铬合金丝后，他们选用的器材有多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器、导线和学生电源等。
（1）使用多用电表粗测合金丝的电阻，选择电阻挡“”；正确操作后，多用电表的示数如图所示，该合金丝的电阻约为 。
（2）为了更准确地测量镍铬合金丝电阻，已知所选用的电压表内阻为几千欧，电流表内阻为几欧，根据多用电表的示数，为了减少实验误差，并获得较大的电压调节范围，以下四个电路中最合理的是 。
A． B．
C． D．
（3）他们使用螺旋测微器测量镍铬合金丝的直径，示数如图所示，则镍铬合金丝的直径为 。
14．（本题8分） 李明同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：
A．被测干电池一节、开关、导线若干
B．电流表：量程0 ~ 0.6A，内阻约0.5Ω
C．电压表：量程0 ~ 3V，内阻约为5kΩ
D．电压表：量程0 ~ 15V，内阻约为25kΩ
E．滑动变阻器：0 ~ 10Ω，2A
F．滑动变阻器：0 ~ 100Ω，1A
在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻。
（1）在上述器材中，电压表选择c，滑动变阻器应选择______。（填写仪器前的代号）
（2）应该选择的实验电路是下图中的______（选填“甲”或“乙”）。
（3）根据实验中测得多组电压表和电流表的示数，在U—I坐标纸上描点如图所示，请同学们根据作图求出电源的电动势E = ______V，电源内阻r = ______Ω。（保留两位小数）。
四、解答题（共46分）
15．（本题12分）如图所示，电源电动势E =12V，内电阻r =0.5Ω，灯泡L标有“6V，12W”的字样。若灯泡恰能正常发光，求：（1）通过灯泡L的电流；
（2）灯泡L的电阻；（3）电阻R0的阻值；
16．（本题12分）在如图甲所示的电路中，电源的路端电压随电流的变化图线及外电阻的图线如图乙所示，求：（1）电源的内阻；（2）电阻的阻值；（3）电源的效率。

17．（本题10分）如图所示电路，已知电源电动势E=6V，电源内阻r=3Ω。滑动变阻器阻值范围为0~20Ω。
（1）当滑动变阻器的电阻R=2Ω时，求电路中的路端电压U和电源的输出功率P出；
（2）求电源的最大输出功率Pmax，及此时滑动变阻器的阻值。
18．（本题12分）提升重物用的直流电动机工作时的电路如图所示。电动机内电阻，电阻，直流电压。电动机以速度匀速竖直向上提升某重物时，理想电压表示数，取重力加速度。求：（1）通过电动机的电流；（2）电动机的发热功率；（3）重物的质量。
参考答案：
13． 1300 B 0.680/0.679/0.681【详解】（1）[1]使用多用电表粗测合金丝的电阻，选择电阻挡“”；正确操作后，多用电表的示数如图所示，该合金丝的电阻约为（2）[2]由于该合金丝的电阻约为，所选用的电压表内阻为几千欧，电流表内阻为几欧，根据可知电流表应采用内接法；为了获得较大的电压调节范围，滑动变阻器应采用分压接法，则电路中最合理的是B。故选B。（3）[3]螺旋测微器的精确值为，由图可知镍铬合金丝的直径为
14. C E 甲 1.50 0.50【详解】（1）[1]干电池电动势约为1.5V，为了使电压表指针偏角较大，提高测量精度，电压表应选择C。[2]滑动变阻器F最大阻值过大，回路电流太小不利于电流、电压的测量，滑动变阻器选择阻值较小的E即可。（2）[3]由于干电池内阻较小，若采用乙图接法，电流表直接与电源串联，电流表的分压作用较明显，使内阻测量误差较大，应采用甲图接法，即电流表内接法，减小测量误差。故选甲。（3）[4][5]根据数据点连线,由闭合电路欧姆定律可得U = E－Ir图线与纵轴交点表示电动势，可得E = 1.50V图线斜率绝对值表示内阻，可得 15．（1）2A；（2）；（3）【详解】（1）灯泡恰能正常发光，则通过灯泡的电流为（2）灯泡的电阻为（3）根据闭合电路欧姆定律可得解得
16．（1）1Ω；（2）3Ω；（3）75%【详解】（1）由闭合电路的欧姆定律可知由电源的U-I图像可得，电源的内阻（2）由电阻的U-I图像可得，电阻（3）电源的效率
17．（1），；（2），【详解】（1）根据闭合电路欧姆定律有电路中的路端电压
电源的输出功率解得，（2）电源的输出功率
可知，当有可以解得电源最大输出功率为
（1）5A；（2）20W；（3）100kg【详解】（1）通过电动机的电流为（2）电动机的发热功率为（3）电动机输出的机械功率为 解得题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
D
A
A
C
C
A
A
B
AC
AD
BD
BD
