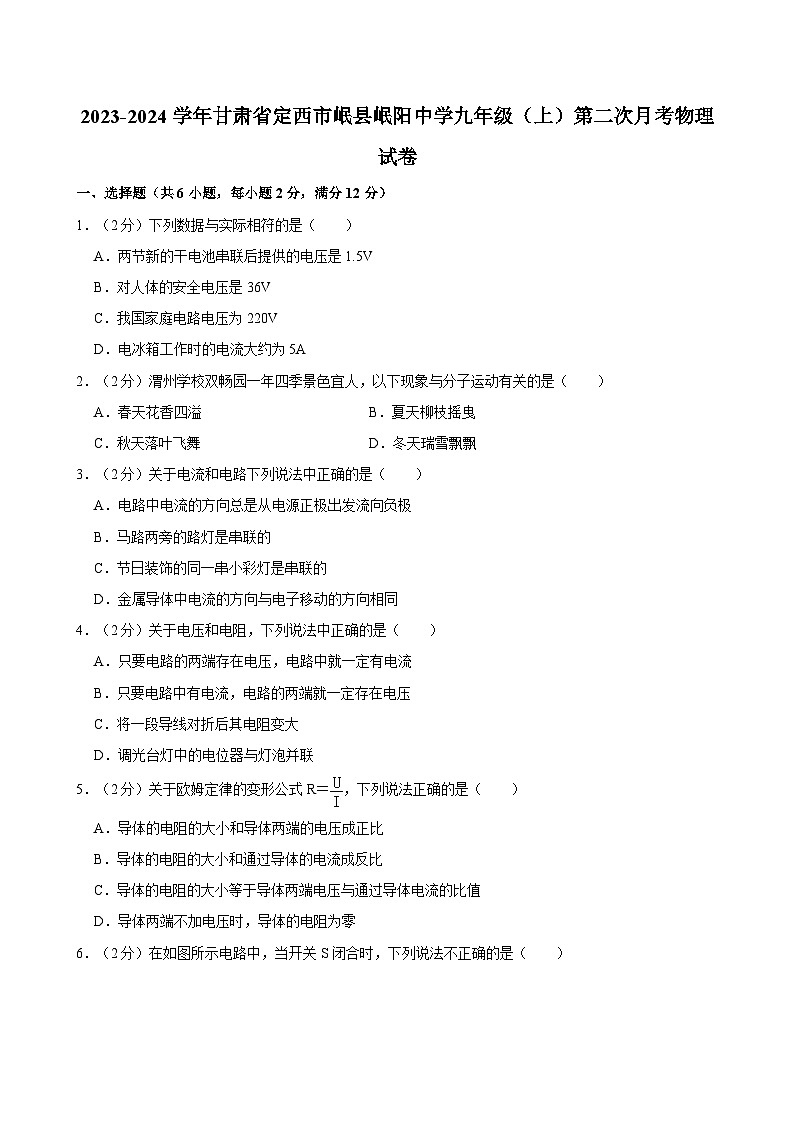

甘肃省定西市岷县岷阳中学2023-2024学年九年级上传第二次月考物理试卷

这是一份甘肃省定西市岷县岷阳中学2023-2024学年九年级上传第二次月考物理试卷，共16页。试卷主要包含了选择题，填空题，识图作图题等内容，欢迎下载使用。
1．（2分）下列数据与实际相符的是（ ）
A．两节新的干电池串联后提供的电压是1.5V
B．对人体的安全电压是36V
C．我国家庭电路电压为220V
D．电冰箱工作时的电流大约为5A
2．（2分）渭州学校双畅园一年四季景色宜人，以下现象与分子运动有关的是（ ）
A．春天花香四溢B．夏天柳枝摇曳
C．秋天落叶飞舞D．冬天瑞雪飘飘
3．（2分）关于电流和电路下列说法中正确的是（ ）
A．电路中电流的方向总是从电源正极出发流向负极
B．马路两旁的路灯是串联的
C．节日装饰的同一串小彩灯是串联的
D．金属导体中电流的方向与电子移动的方向相同
4．（2分）关于电压和电阻，下列说法中正确的是（ ）
A．只要电路的两端存在电压，电路中就一定有电流
B．只要电路中有电流，电路的两端就一定存在电压
C．将一段导线对折后其电阻变大
D．调光台灯中的电位器与灯泡并联
5．（2分）关于欧姆定律的变形公式R＝，下列说法正确的是（ ）
A．导体的电阻的大小和导体两端的电压成正比
B．导体的电阻的大小和通过导体的电流成反比
C．导体的电阻的大小等于导体两端电压与通过导体电流的比值
D．导体两端不加电压时，导体的电阻为零

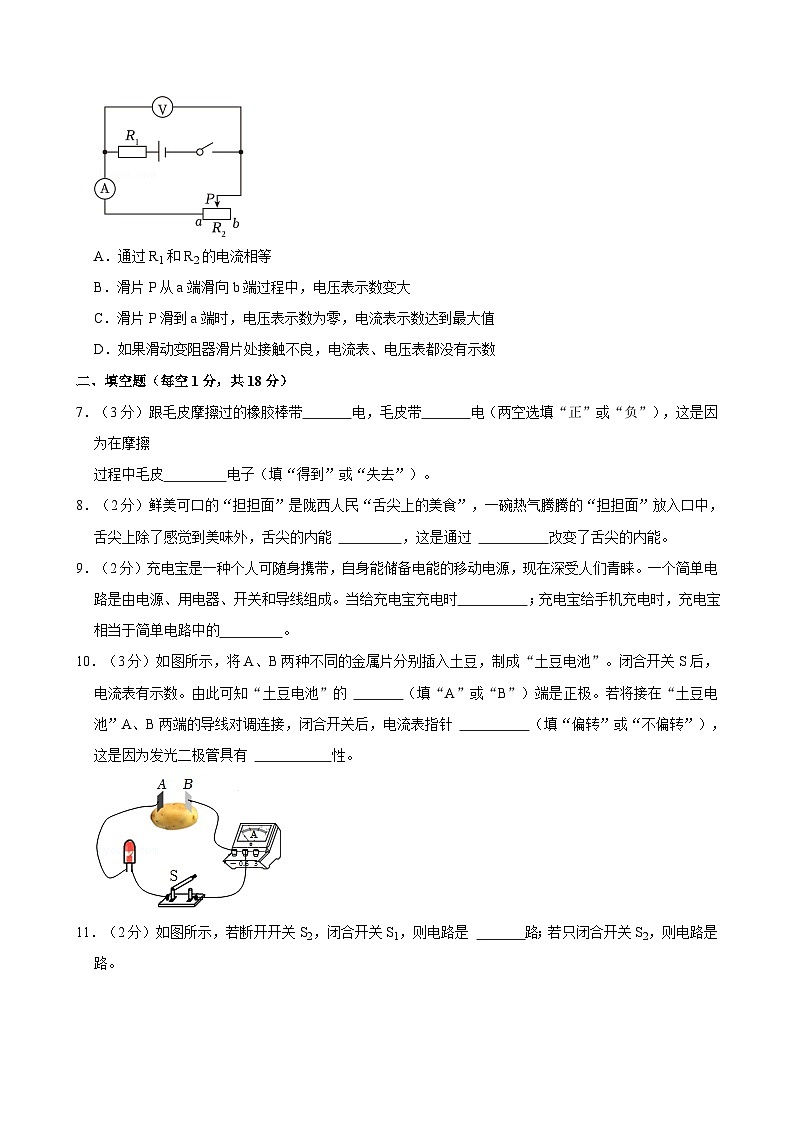

6．（2分）在如图所示电路中，当开关S闭合时，下列说法不正确的是（ ）
A．通过R1和R2的电流相等
B．滑片P从a端滑向b端过程中，电压表示数变大
C．滑片P滑到a端时，电压表示数为零，电流表示数达到最大值
D．如果滑动变阻器滑片处接触不良，电流表、电压表都没有示数
二、填空题（每空1分，共18分）
7．（3分）跟毛皮摩擦过的橡胶棒带 电，毛皮带 电（两空选填“正”或“负”），这是因为在摩擦
过程中毛皮 电子（填“得到”或“失去”）。
8．（2分）鲜美可口的“担担面”是陇西人民“舌尖上的美食”，一碗热气腾腾的“担担面”放入口中，舌尖上除了感觉到美味外，舌尖的内能 ，这是通过 改变了舌尖的内能。
9．（2分）充电宝是一种个人可随身携带，自身能储备电能的移动电源，现在深受人们青睐。一个简单电路是由电源、用电器、开关和导线组成。当给充电宝充电时 ；充电宝给手机充电时，充电宝相当于简单电路中的 。
10．（3分）如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S后，电流表有示数。由此可知“土豆电池”的 （填“A”或“B”）端是正极。若将接在“土豆电池”A、B两端的导线对调连接，闭合开关后，电流表指针 （填“偏转”或“不偏转”），这是因为发光二极管具有 性。

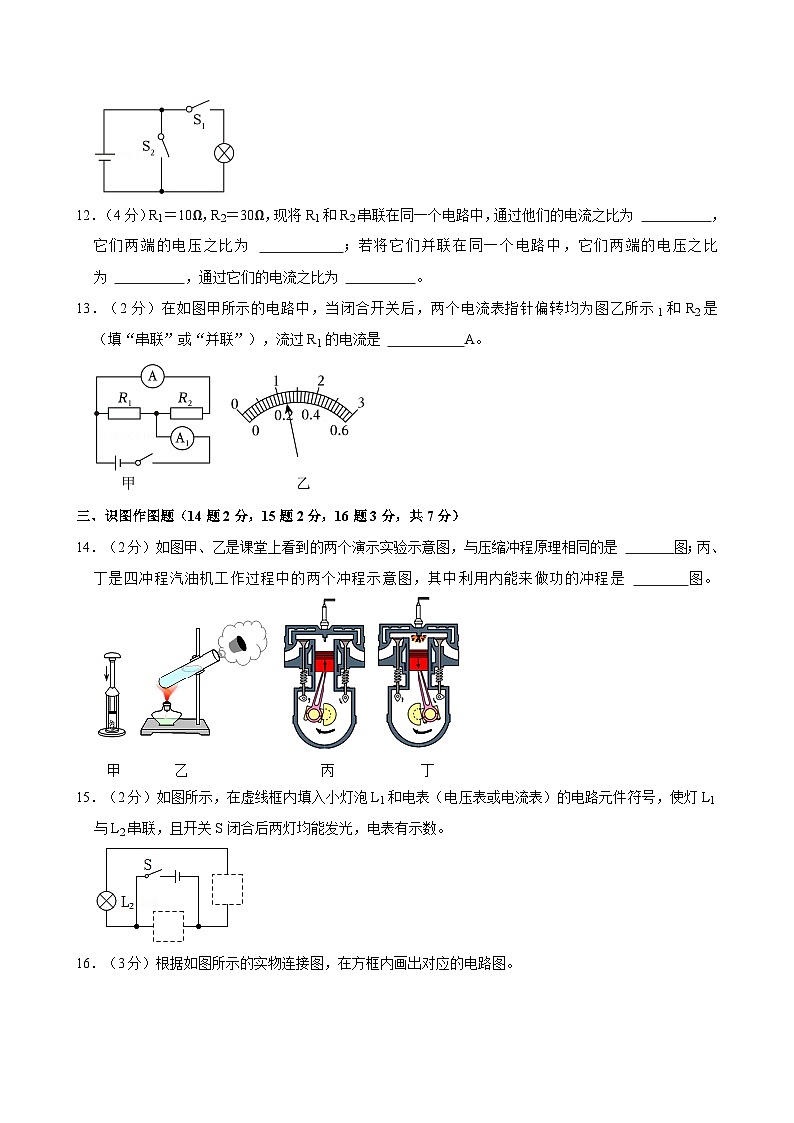

11．（2分）如图所示，若断开开关S2，闭合开关S1，则电路是 路；若只闭合开关S2，则电路是 路。
12．（4分）R1＝10Ω，R2＝30Ω，现将R1和R2串联在同一个电路中，通过他们的电流之比为 ，它们两端的电压之比为 ；若将它们并联在同一个电路中，它们两端的电压之比为 ，通过它们的电流之比为 。
13．（2分）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示1和R2是 （填“串联”或“并联”），流过R1的电流是 A。
三、识图作图题（14题2分，15题2分，16题3分，共7分）
14．（2分）如图甲、乙是课堂上看到的两个演示实验示意图，与压缩冲程原理相同的是 图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图，其中利用内能来做功的冲程是 图。
15．（2分）如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
16．（3分）根据如图所示的实物连接图，在方框内画出对应的电路图。
四．实验探究题（每空2分，共22分）
17．（10分）小蜀同学在“探究影响导体电阻大小的因素”时，他做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
为了验证上述猜想，小蜀设计了如图的电路，其中A、B、C、D是四根导体
（1）连接电路时，开关应处于 状态。实验中，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小会更加准确；
（2）为了验证猜想二，应该选用序号为 的两根电阻丝进行实验；如果选用序号为A、D的两根电阻丝进行实验，是为了验证猜想 （填序号）；
（3）小蜀又做了如下实验：将镍铬合金丝A接入电路，闭合开关，然后用大功率吹风机对镍铬合金丝吹一段时间热风，这说明导体的电阻与 有关。
18．（12分）在“探究电流与电阻的关系”的实验过程中，某小组同学所用的定值电阻分别是5Ω、10Ω、15Ω、20Ω，电源电压为3V且恒定不变。
（1）连接的电路如图甲，老师检查后发现有一根导线连接错了，请你找出这根导线并打上“×”；
（2）江江连接正确后开始实验，在闭合开关前，应将滑动变阻器的滑片P移至 端；（选填“A”或“B”）
（3）闭合开关S后，发现电流表没有示数，移动滑动变阻器的滑片 （填序号）；
A.电阻断路；
B.电流表坏了；
C.滑动变阻器短路；
D.电阻短路；
（4）排除电路故障后进行实验。实验中，当把5Ω的电阻换成10Ω的电阻后，应把滑动变阻器滑片向 （选填“A”或“B”）滑动才能完成实验，滑动变阻器在本实验中的作用是 ；
（5）根据实验目的可得出以下结论： 。
五．论述与计算题（19题3分，20题4分，21题4分，共11分）
19．（3分）一个灯泡正常工作时两端的电压是6V，电阻是10Ω保持不变，现需要 联一个多大的电阻才能使它在9V的电压下正常工作？
20．（4分）随着乡村振兴战略的提出，农村煤改气改造工程使天然气进入农村家庭，方便了农民生活，烧开一壶初温为10℃、质量为2kg的水，需要燃烧0.04m3的天然气。求：[水的比热容为4.2×103J/（kg•℃），天然气的热值为4.2×107J/m3，当地气压为标准大气压]
（1）0.04m3天然气完全燃烧放出的热量；
（2）水烧开时吸收的热量；
（3）小明家的天然气灶烧水的热效率。
21．（4分）如图所示，R1＝30Ω，R2＝10Ω，闭合开关后，电流表的示数为0.2A．求：
（1）电源电压；
（2）电路总电流。
2023-2024学年甘肃省定西市岷县岷阳中学九年级（上）第二次月考物理试卷
参考答案与试题解析
一、选择题（共6小题，每小题2分，满分12分）
1．（2分）下列数据与实际相符的是（ ）
A．两节新的干电池串联后提供的电压是1.5V
B．对人体的安全电压是36V
C．我国家庭电路电压为220V
D．电冰箱工作时的电流大约为5A
【答案】C
【解答】解：A、两节新的干电池串联后提供的电压是3V；
B、对人体的安全电压是不高于36V；
C、我国家庭电路的电压是220V；
D、电冰箱工作时的电流大约为2A。
故选：C。
2．（2分）渭州学校双畅园一年四季景色宜人，以下现象与分子运动有关的是（ ）
A．春天花香四溢B．夏天柳枝摇曳
C．秋天落叶飞舞D．冬天瑞雪飘飘
【答案】A
【解答】解：A．春天花香四溢，故A符合题意；
B．夏天柳枝摇曳，故B不符合题意；
C．秋天落叶飞舞，故C不符合题意；
D．冬天瑞雪飘飘，故D不符合题意。
故选：A。
3．（2分）关于电流和电路下列说法中正确的是（ ）
A．电路中电流的方向总是从电源正极出发流向负极
B．马路两旁的路灯是串联的
C．节日装饰的同一串小彩灯是串联的
D．金属导体中电流的方向与电子移动的方向相同
【答案】C
【解答】解：A、在电源的外部，故A错误；
B、由生活经验知，其它路灯仍可正常工作，互不影响，故B错误；
C、节日里的小彩灯额定电压远小于家庭电路电压，节日装饰用的一串小彩灯之间是串联的；
D、金属导体中电流的方向与电子移动的方向相反。
故选：C。
4．（2分）关于电压和电阻，下列说法中正确的是（ ）
A．只要电路的两端存在电压，电路中就一定有电流
B．只要电路中有电流，电路的两端就一定存在电压
C．将一段导线对折后其电阻变大
D．调光台灯中的电位器与灯泡并联
【答案】B
【解答】解：A、持续电流形成的条件：有闭合回路，因此电路两端有电压，故A错误；
B、电路中有电流，故B正确；
C、将一段导线对折后，横截面积变大，故C错误；
D、电位器应该与被控制的用电器串联接入电路中。
故选：B。
5．（2分）关于欧姆定律的变形公式R＝，下列说法正确的是（ ）
A．导体的电阻的大小和导体两端的电压成正比
B．导体的电阻的大小和通过导体的电流成反比
C．导体的电阻的大小等于导体两端电压与通过导体电流的比值
D．导体两端不加电压时，导体的电阻为零
【答案】C
【解答】解：由R＝可知，电阻是导体本身的性质、长度，与两端的电压和通过的电流无关。
故选：C。
6．（2分）在如图所示电路中，当开关S闭合时，下列说法不正确的是（ ）
A．通过R1和R2的电流相等
B．滑片P从a端滑向b端过程中，电压表示数变大
C．滑片P滑到a端时，电压表示数为零，电流表示数达到最大值
D．如果滑动变阻器滑片处接触不良，电流表、电压表都没有示数
【答案】D
【解答】解：由电路图可知，当开关S闭合时1与变阻器R2串联，电流表测电路中的电流5并联，则电压表测R2两端的电压，
A、由串联电路电流的规律知通过R1和R7的电流相等，故A正确；
B、滑片P从a端滑向b端过程中，根据串联电路的分压作用知滑动变阻器两端的电压变大，故B正确；
C、滑片P滑到a端时，电压表被短路而无示数，电路中的电流最大，故C正确；
D、如果滑动变阻器滑片处接触不良，电路中电流表无示数，则电压表有示数。
故选：D。
二、填空题（每空1分，共18分）
7．（3分）跟毛皮摩擦过的橡胶棒带 负 电，毛皮带 正 电（两空选填“正”或“负”），这是因为在摩擦
过程中毛皮 失去 电子（填“得到”或“失去”）。
【答案】见试题解答内容
【解答】解：①用毛皮摩擦过的橡胶棒带负电，毛皮带正电；
②摩擦起电的实质是电荷的转移，得到电子带负电；
③用毛皮摩擦过的橡胶棒得到电子而带负电，毛皮失去电子带正电；
故答案为：负；正；失去。
8．（2分）鲜美可口的“担担面”是陇西人民“舌尖上的美食”，一碗热气腾腾的“担担面”放入口中，舌尖上除了感觉到美味外，舌尖的内能 增加 ，这是通过 热传递 改变了舌尖的内能。
【答案】增加；热传递。
【解答】解：一个热气腾腾的“担担面”放入口中，舌尖上除了感觉到美味外，舌尖的内能增加。
故答案为：增加；热传递。
9．（2分）充电宝是一种个人可随身携带，自身能储备电能的移动电源，现在深受人们青睐。一个简单电路是由电源、用电器、开关和导线组成。当给充电宝充电时 用电器 ；充电宝给手机充电时，充电宝相当于简单电路中的 电源 。
【答案】见试题解答内容
【解答】解：
给充电宝充电时，充电宝消耗电能；
充电宝给手机充电时，充电宝提供电能。
故答案为：用电器；电源。
10．（3分）如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S后，电流表有示数。由此可知“土豆电池”的 A （填“A”或“B”）端是正极。若将接在“土豆电池”A、B两端的导线对调连接，闭合开关后，电流表指针 不偏转 （填“偏转”或“不偏转”），这是因为发光二极管具有 单向导电 性。
【答案】A；不偏转；单向导电。
【解答】解：根据电流表让电流从正接线柱流进电流表，从负接线柱流出来以及二极管的单向导电性，发光二极管发光。若将接在“土豆电池”A，闭合开关后，电流表指针不偏转。
故答案为：A；不偏转。
11．（2分）如图所示，若断开开关S2，闭合开关S1，则电路是 通 路；若只闭合开关S2，则电路是 短 路。
【答案】通；短
【解答】解：
由图知，当开关S1闭合、S2断开时，电流从电源正极出发4灯泡L回到负极，电路是通路；
当开关S2闭合时，电流从正极出发2回到负极，发生电源短路；
故答案为：通；短。
12．（4分）R1＝10Ω，R2＝30Ω，现将R1和R2串联在同一个电路中，通过他们的电流之比为 1：1 ，它们两端的电压之比为 1：3 ；若将它们并联在同一个电路中，它们两端的电压之比为 1：1 ，通过它们的电流之比为 3：1 。
【答案】1：1；1：3；1：1；3：1
【解答】解：R1＝10Ω，R2＝30Ω，两电阻串联时，
由于串联电路中各处的电流相等，故通过它们的电流之比为2：1，
根据U＝IR可得，它们两端的电压之比U1：U8＝R1：R2＝10Ω：30Ω＝8：3；
两电阻并联时，由于并联电路各支路两端的电压相等，
所以它们两端的电压之比为1：5，
根据I＝可得1：I2＝R4：R1＝30Ω：10Ω＝3：2。
故答案为：1：1；2：3；3：8。
13．（2分）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示1和R2是 并联 （填“串联”或“并联”），流过R1的电流是 0.96 A。
【答案】并联；0.96。
【解答】解：由电路图可知，两电阻并联1测干路电流，A测R2支路的电流；
因为并联电路干路电流大于各支路电流，且两指针的位置相同8的量程为大量程，即0﹣3A量程，由图乙知；
A的量程为小量程，即为2﹣0.6A量程，示数为8.24A2支路的电流I2＝7.24A；
由并联电路的电流特点可知，通过R1的电流I1＝I﹣I8＝1.2A﹣5.24A＝0.96A。
故答案为：并联；0.96。
三、识图作图题（14题2分，15题2分，16题3分，共7分）
14．（2分）如图甲、乙是课堂上看到的两个演示实验示意图，与压缩冲程原理相同的是 甲 图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图，其中利用内能来做功的冲程是 丁 图。
【答案】甲；丁
【解答】解：
甲图，用力将活塞压下，空气的内能增大，达到了棉花的着火点，将机械能转化为内能；
乙图，对试管中的水加热，内能增大，对外做功，水蒸气的内能转化为塞子的机械能；
丙图，两气门都关闭，汽缸容积变小，压缩冲程是把机械能转化为内能的过程；
丁图，两气门都关闭，火花塞点火，是做功冲程；
由以上分析不难看出与压缩冲程原理相同的是甲；汽油机利用内能来做功的冲程是丁图。
故答案为：甲；丁。
15．（2分）如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
【答案】
【解答】解：灯L1与L2串联，且开关S闭合后两灯均能发光，先后经过两个灯泡，经过开关2后再与右侧的元件串联后回到电源负极，所以右侧元件为灯L1；左侧元件与电源并联，为电压表
。
16．（3分）根据如图所示的实物连接图，在方框内画出对应的电路图。
【答案】
【解答】解：由实物图知，灯泡与电阻并联，S1控制定值电阻所在支路，S2接在干路上，由此画出电路图如图所示：
四．实验探究题（每空2分，共22分）
17．（10分）小蜀同学在“探究影响导体电阻大小的因素”时，他做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
为了验证上述猜想，小蜀设计了如图的电路，其中A、B、C、D是四根导体
（1）连接电路时，开关应处于 断开 状态。实验中，在M、N之间分别接上不同的导体，则通过观察 电流表示数大小 来比较导体电阻的大小会更加准确；
（2）为了验证猜想二，应该选用序号为 A、C 的两根电阻丝进行实验；如果选用序号为A、D的两根电阻丝进行实验，是为了验证猜想 三 （填序号）；
（3）小蜀又做了如下实验：将镍铬合金丝A接入电路，闭合开关，然后用大功率吹风机对镍铬合金丝吹一段时间热风，这说明导体的电阻与 温度 有关。
【答案】（1）断开；电流表示数大小；（2）A、C；三；（3）温度。
【解答】解：（1）在连接电路时，为保护电路；实验中，闭合开关，这里采用了转换法；
（2）为了验证猜想二，即电阻与导体的横截面积的关系，而导体的横截面积不同、C的两根金属丝分别接入电路进行实验；
如果选用序号为A、D的两根电阻丝进行实验，导体的材料不同；
（3）用大功率吹风机先对镍铬合金丝吹一段时间热风，此时会改变导体的温度。
故答案为：（1）断开；电流表示数大小、C；三；（3）温度。
18．（12分）在“探究电流与电阻的关系”的实验过程中，某小组同学所用的定值电阻分别是5Ω、10Ω、15Ω、20Ω，电源电压为3V且恒定不变。
（1）连接的电路如图甲，老师检查后发现有一根导线连接错了，请你找出这根导线并打上“×”；
（2）江江连接正确后开始实验，在闭合开关前，应将滑动变阻器的滑片P移至 B 端；（选填“A”或“B”）
（3）闭合开关S后，发现电流表没有示数，移动滑动变阻器的滑片 A （填序号）；
A.电阻断路；
B.电流表坏了；
C.滑动变阻器短路；
D.电阻短路；
（4）排除电路故障后进行实验。实验中，当把5Ω的电阻换成10Ω的电阻后，应把滑动变阻器滑片向 B （选填“A”或“B”）滑动才能完成实验，滑动变阻器在本实验中的作用是 控制电阻两端的电压保持不变 ；
（5）根据实验目的可得出以下结论： 在导体两端电压一定时，通过导体的电流与导体的电阻成反比 。
【答案】（1）见解答图；（2）B；（3）A；（4）B；控制定值电阻两端的电压不变；（5）在导体两端电压一定时，通过导体的电流与导体的电阻成反比。
【解答】解：（1）在“探究电流与电阻的关系”的实验过程中，电压表要并联在定值电阻两端，由甲图可知，改正电路如下所示：
；
（2）连接正确后开始实验，在闭合开关前；
（3）连接好电路，闭合开关，说明电路可能断路，电压表示数始终接近电源电压，则与电压表并联的电路以外的电路是完好的，即造成这一现象的原因可能是电阻断路，BCD不符合题意；
故选：A；
（4）当把5Ω的电阻换成10Ω的电阻后，根据分压原理，为控制电压表示数不变，应增大变阻器分得的电压，应增大变阻器连入电路中的电阻大小，同时眼睛盯住电压表才可能达到这个目的；
（5）根据实验目的可得出以下结论：在导体两端电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：（1）见解答图；（2）B；（4）B；（5）在导体两端电压一定时。
五．论述与计算题（19题3分，20题4分，21题4分，共11分）
19．（3分）一个灯泡正常工作时两端的电压是6V，电阻是10Ω保持不变，现需要 串 联一个多大的电阻才能使它在9V的电压下正常工作？
【答案】需要串联一个6Ω的电阻才能使它在9V的电压下正常工作
【解答】解：灯泡正常工作时电流为；
串联电路具有分压作用，要使灯泡在9V的电压下正常工作，
根据串联电路的电压规律可知，串联电阻两端的电压：U′＝U﹣U额＝9V﹣2V＝3V，
串联电路中各处的电流相等，故该电阻的大小为。
答：需要串联一个2Ω的电阻才能使它在9V的电压下正常工作。
20．（4分）随着乡村振兴战略的提出，农村煤改气改造工程使天然气进入农村家庭，方便了农民生活，烧开一壶初温为10℃、质量为2kg的水，需要燃烧0.04m3的天然气。求：[水的比热容为4.2×103J/（kg•℃），天然气的热值为4.2×107J/m3，当地气压为标准大气压]
（1）0.04m3天然气完全燃烧放出的热量；
（2）水烧开时吸收的热量；
（3）小明家的天然气灶烧水的热效率。
【答案】（1）0.04m3天然气完全燃烧放出的热量是1.68×106J；
（2）水烧开时吸收的热量是7.56×105J；
（3）小明家的天然气灶烧水的热效率是45%。
【解答】解：（1）完全燃烧0.04m3天然气放出的热量
Q放＝Vq＝7.04m3×4.2×107J/m3＝7.68×106J
（2）当地气压为标准大气压，水的沸点为100℃、质量为2kg的水吸收的热量为：
（3）小明家的天然气灶烧水的热效率
答：（1）0.04m3天然气完全燃烧放出的热量是2.68×106J；
（2）水烧开时吸收的热量是7.56×103J；
（3）小明家的天然气灶烧水的热效率是45%。
21．（4分）如图所示，R1＝30Ω，R2＝10Ω，闭合开关后，电流表的示数为0.2A．求：
（1）电源电压；
（2）电路总电流。
【答案】见试题解答内容
【解答】解：由电路图可知，R1与R2并联，电流表测通过R2的电流。
（1）因并联电路中各支路两端的电压相等，
所以，由I＝，电源的电压：
U＝U1＝I1R6＝0.2A×30Ω＝7V；
（2）通过R2的电流：
I2＝＝＝0.4A，
因并联电路中干路电流等于各支路电流之和，
所以，电路的总电流：
I＝I1+I2＝4.2A+0.3A＝0.8A。
答：（1）电源的电压为3V；
（2）电路总电流为0.8A。
