2024年四川省内江市中考物理真题（原卷版）

这是一份2024年四川省内江市中考物理真题（原卷版），共7页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

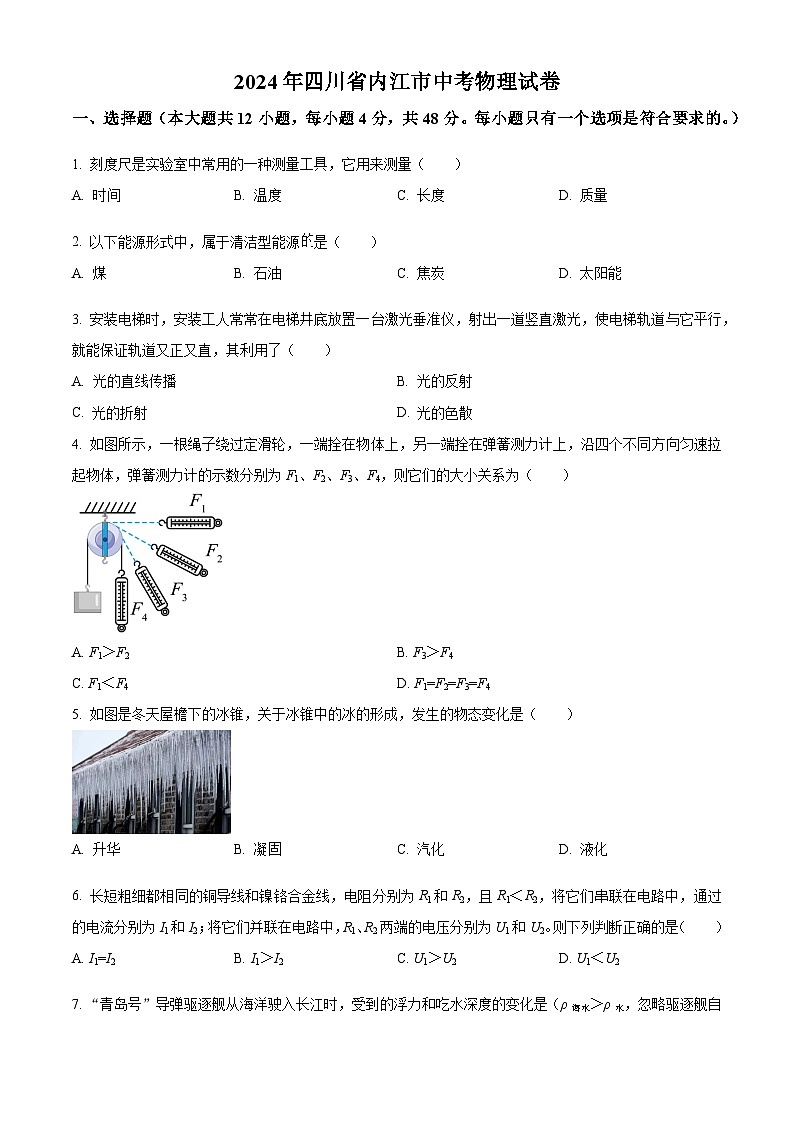

1. 刻度尺是实验室中常用的一种测量工具，它用来测量（ ）
A. 时间B. 温度C. 长度D. 质量
2. 以下能源形式中，属于清洁型能源是（ ）
A. 煤B. 石油C. 焦炭D. 太阳能
3. 安装电梯时，安装工人常常在电梯井底放置一台激光垂准仪，射出一道竖直激光，使电梯轨道与它平行，就能保证轨道又正又直，其利用了（ ）
A. 光的直线传播B. 光的反射
C. 光的折射D. 光的色散
4. 如图所示，一根绳子绕过定滑轮，一端拴在物体上，另一端拴在弹簧测力计上，沿四个不同方向匀速拉起物体，弹簧测力计的示数分别为F1、F2、F3、F4，则它们的大小关系为（ ）
A. F1＞F2B. F3＞F4
C. F1＜F4D. F1=F2=F3=F4
5. 如图是冬天屋檐下的冰锥，关于冰锥中的冰的形成，发生的物态变化是（ ）
A. 升华B. 凝固C. 汽化D. 液化
6. 长短粗细都相同的铜导线和镍铬合金线，电阻分别为R1和R2，且R1＜R2，将它们串联在电路中，通过的电流分别为I1和I2；将它们并联在电路中，R1、R2两端的电压分别为U1和U2。则下列判断正确的是（ ）
A. I1=I2B. I1＞I2C. U1＞U2D. U1＜U2

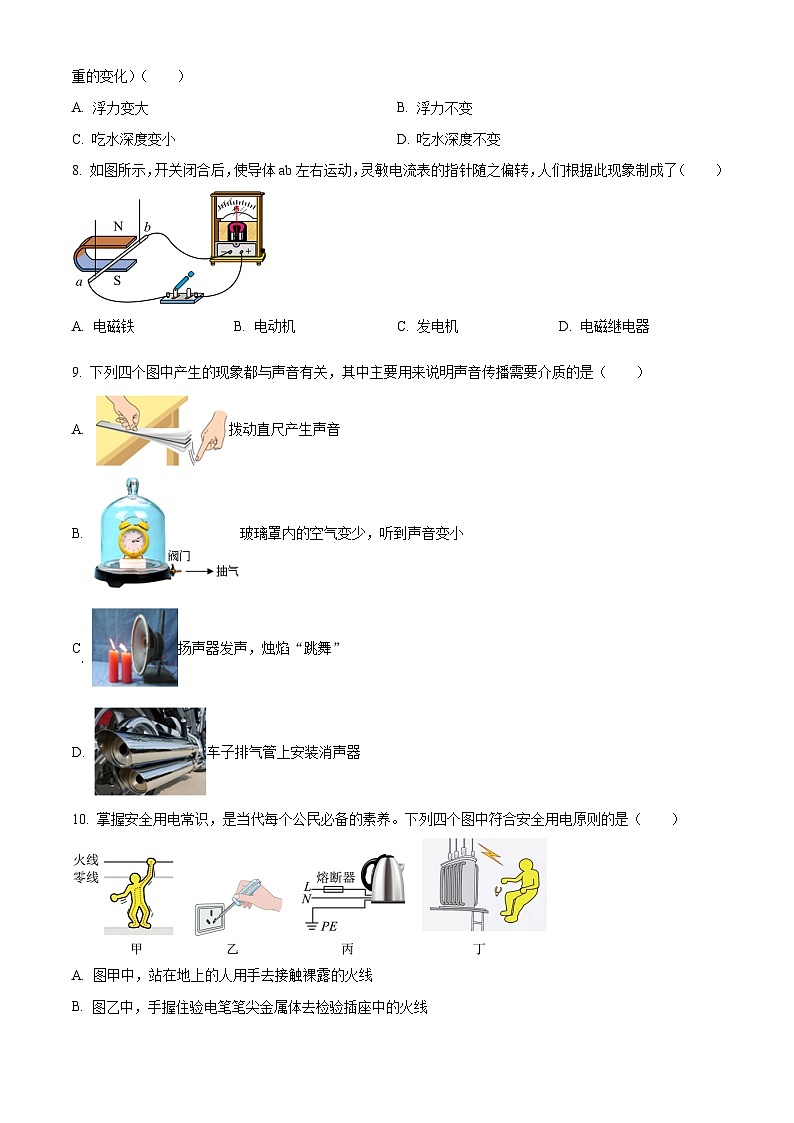

7. “青岛号”导弹驱逐舰从海洋驶入长江时，受到的浮力和吃水深度的变化是（ρ海水＞ρ水，忽略驱逐舰自重的变化）（ ）
A. 浮力变大B. 浮力不变
C. 吃水深度变小D. 吃水深度不变
8. 如图所示，开关闭合后，使导体ab左右运动，灵敏电流表的指针随之偏转，人们根据此现象制成了（ ）
A. 电磁铁B. 电动机C. 发电机D. 电磁继电器
9. 下列四个图中产生的现象都与声音有关，其中主要用来说明声音传播需要介质的是（ ）
A. 拨动直尺产生声音
B. 玻璃罩内的空气变少，听到声音变小
C 扬声器发声，烛焰“跳舞”
D. 车子排气管上安装消声器
10. 掌握安全用电常识，是当代每个公民必备的素养。下列四个图中符合安全用电原则的是（ ）
​
A. 图甲中，站在地上的人用手去接触裸露的火线
B. 图乙中，手握住验电笔笔尖金属体去检验插座中的火线

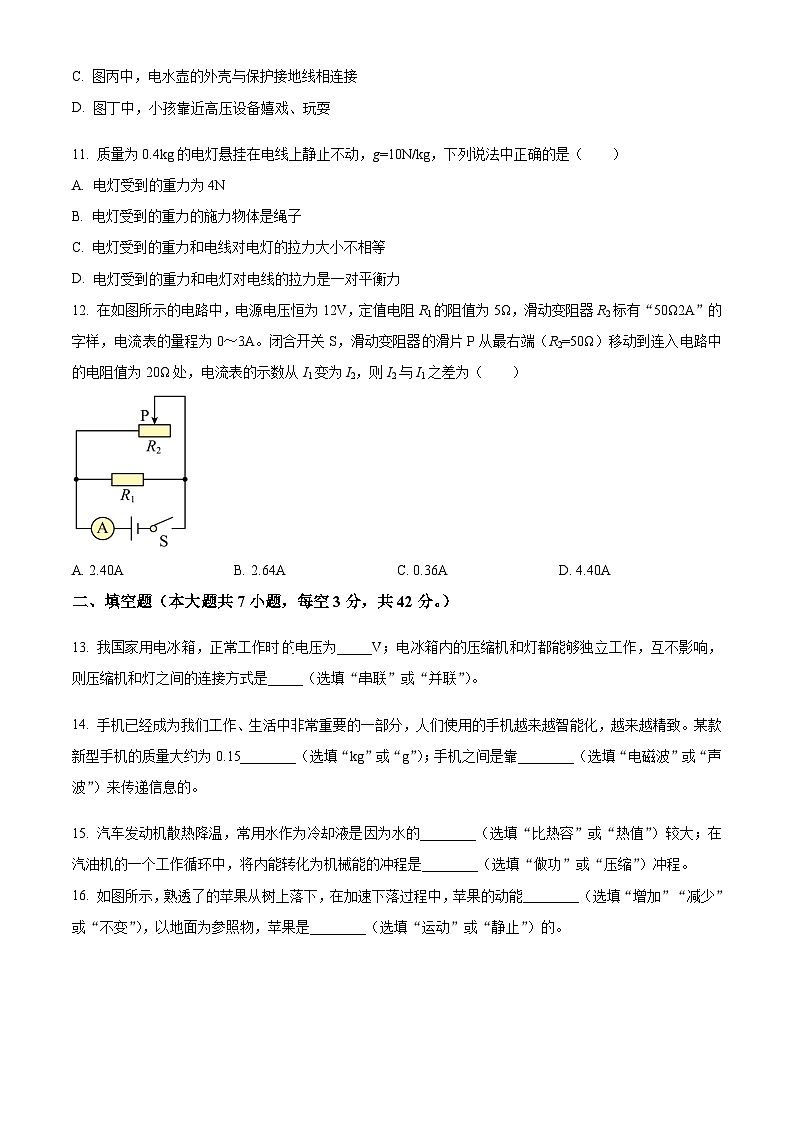

C. 图丙中，电水壶的外壳与保护接地线相连接
D. 图丁中，小孩靠近高压设备嬉戏、玩耍
11. 质量为0.4kg的电灯悬挂在电线上静止不动，g=10N/kg，下列说法中正确的是（ ）
A. 电灯受到的重力为4N
B. 电灯受到的重力的施力物体是绳子
C. 电灯受到的重力和电线对电灯的拉力大小不相等
D. 电灯受到的重力和电灯对电线的拉力是一对平衡力
12. 在如图所示的电路中，电源电压恒为12V，定值电阻R1的阻值为5Ω，滑动变阻器R2标有“50Ω2A”的字样，电流表的量程为0～3A。闭合开关S，滑动变阻器的滑片P从最右端（R2=50Ω）移动到连入电路中的电阻值为20Ω处，电流表的示数从I1变为I2，则I2与I1之差为（ ）
A. 2.40AB. 2.64AC. 0.36AD. 4.40A
二、填空题（本大题共7小题，每空3分，共42分。）
13. 我国家用电冰箱，正常工作时电压为_____V；电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是_____（选填“串联”或“并联”）。
14. 手机已经成为我们工作、生活中非常重要的一部分，人们使用的手机越来越智能化，越来越精致。某款新型手机的质量大约为0.15________（选填“kg”或“g”）；手机之间是靠________（选填“电磁波”或“声波”）来传递信息的。
15. 汽车发动机散热降温，常用水作为冷却液是因为水的________（选填“比热容”或“热值”）较大；在汽油机的一个工作循环中，将内能转化为机械能的冲程是________（选填“做功”或“压缩”）冲程。
16. 如图所示，熟透了的苹果从树上落下，在加速下落过程中，苹果的动能________（选填“增加”“减少”或“不变”），以地面为参照物，苹果是________（选填“运动”或“静止”）的。
17. 饮料吸管一端都做得较尖，这是通过减小受力面积来增大________（选填“压强”或“压力”）；在水杯中加半杯水，然后将一根吸管插入水中不同深度处，用嘴吹气，使水下冒气泡，插入水中越深，吹气越费力，这是因为液体内部的压强随深度增加而________。
18. 某同学练习排球垫球时，排球离开胳膊后能够继续向上运动，是因为排球具有______，排球的重力为2.7N，在竖直上升的过程中，某时刻所受空气阻力大小为0.5N，方向竖直向下，此时排球所受合力大小为______N。
19. 如图所示，电源电压恒为4V、小灯泡标有“2.5V；1W”的字（电阻不变），滑动变阻器上标有“20Ω；1A”的字样，电流表的量程为0~0.6A，电压表的量程为0~3V。闭合开关，移动滑动变阻器的滑片到某处时，电流表的示数为0.2A，则小灯泡的实际功率为________W；在保证电路安全使用的情况下，继续移动滑片，设移动过程中滑动变阻器的电功率为P1，小灯泡的电功率P2，的最大值为a、最小值为b，则=________。
三、作图题（本大题共3小题，共10分，按要求完成下列各题。）
20. 如图是一形状不规则薄形物体，其重心在O处，请在物体的O点画出物体静止时所受的重力和拉力的示意图。
21. 如图，F是凸透镜的焦点，a、b、c是三条入射光线，请画出这三条光线经凸透镜后的出射光线。
22. 如图，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“+”或“﹣”）。
四、实验探究题（本大题共2小题，共20分，按要求完成下列各题。）
23. 某实验小组的同学在“探究滑动摩擦力大小”的实验中。
（1）如图甲，用弹簧测力计沿水平方向拉着长方体木块在长木板上做________（选填“匀速”或“变速”）直线运动，木块所受滑动摩擦力的大小等于拉力F的大小；
（2）在图甲实验中发现，很难保持木块在（1）小题中运动，且弹簧测力计的示数不稳定。于是同学们对实验装置进行了改进，如图乙所示，将弹簧测力计水平固定，通过拉力F′拉动长木板进行实验，测量数据记录如表所示：
（3）根据实验数据可以得出：木块所受的滑动摩擦力大小应为________N，滑动摩擦力的大小与接触面的面积________（选填“有关”或“无关”）。图乙与图甲相比，图乙装置的优点之一是弹簧测力计的示数更________（选填“稳定”或“不稳定”）。
24. 在“测量定值电阻阻值”的实验中，提供的实验器材有：
A.两节新干电池；
B.电压表（量程0~3V，0~15V）；
C.电流表（量程0~0.6A，0~3A）；
D.滑动变阻器R（20Ω，1A）；
E.待测电阻Rx（阻值约为几欧）；
F.开关一个，导线若干。
（1）图甲是实验中设计的电路图，请在图中圆圈内正确填写表示电表的字母符号___；
（2）连接电路前，发现电流表指针位置如图乙所示，此时需要进行的操作是________。连接电路时，开关应该________（选填“断开”或“闭合”）；
（3）根据图甲的电路图，请用笔画线代替导线，把图丙中的实物图连接成完整电路（有两条导线未连接），要求开关闭合时电流表示数最小，测量时电表示数尽可能精确_____；
（4）测得的部分数据已记录在表格中，表格中第一行的最后空格栏内应填写的内容是________。在第3次测量时，电压表的示数如图丁所示，根据这三次测得的数据，Rx阻值的平均值为________Ω。
五、计算题（本大题共2小题，共15分。解答时写出必要的文字说明、公式和重要的演算步骤，只写出最后结果的不能得分，有数值运算的题，答题中必须写出数值和单位。）
25. 在某届机器人与人工智能国际会议中，图甲为某款静止在水平地面上的智能机器人，重力为400N。它在某次引领接待工作中，沿水平直线匀速运动，受到的水平阻力为机器人自重的0.02倍，运动路程s随时间t变化的图像如图乙所示。则：
（1）静止时，地面对智能机器人的支持力大小为多少N？
（2）在0~4s内，动力对机器人做的功为多少J？
26. 图甲是某物理兴趣小组设计的简易“坐位体前屈”测试仪，其简化原理如图乙。在测试中，测试的同学向前水平推动测试仪的滑块（相当于向右移动图乙中滑动变阻器的滑片P），用电压表的示数来反映被测试者的成绩。电源的电压恒为6V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器R1标有“20Ω；1.5A”的字样，定值电阻R2=10Ω。闭合开关S，求：​
（1）当滑动变阻器连入电路的阻值R1=2Ω时，电压表的示数。
（2）在保证电路元件安全的情况下，电路消耗总功率的最小值。
实验次数
木块放置情况
弹簧测力计示数/N
1
平放
12
2
侧放
1.2
3
竖放
1.2
实验次数
电压U/V
电流I/A
电阻Rx/Ω
1
1.6
0.20
8.0
2
2.0
0.24
8.3
3
0.30
