江苏省扬州市新华中学2024-2025学年高二上学期10月月考物理试题

这是一份江苏省扬州市新华中学2024-2025学年高二上学期10月月考物理试题，共5页。

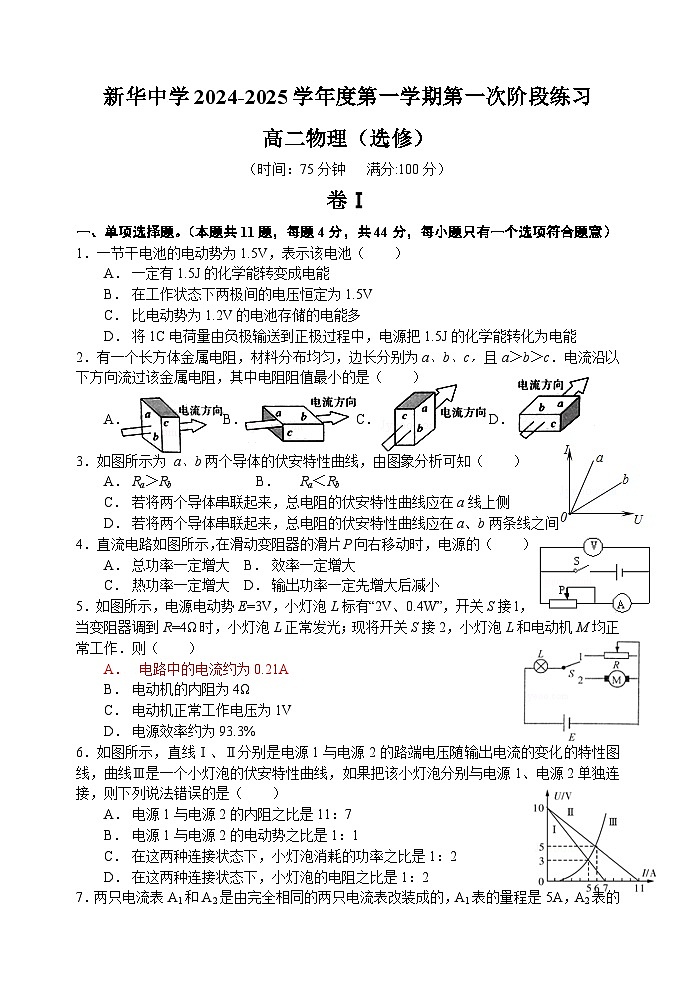

（时间：75分钟 满分:100分）
卷Ⅰ
单项选择题。（本题共11题，每题4分，共44分，每小题只有一个选项符合题意）
1．一节干电池的电动势为1.5V，表示该电池（ ）
A．一定有1.5J的化学能转变成电能
B．在工作状态下两极间的电压恒定为1.5V
C．比电动势为1.2V的电池存储的电能多
D．将1C电荷量由负极输送到正极过程中，电源把1.5J的化学能转化为电能
2．有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c．电流沿以下方向流过该金属电阻，其中电阻阻值最小的是（ ）
A． B． C． D．
3．如图所示为 a、b两个导体的伏安特性曲线，由图象分析可知（ ）
A．Ra＞Rb B．Ra＜Rb
C．若将两个导体串联起来，总电阻的伏安特性曲线应在a线上侧
D．若将两个导体串联起来，总电阻的伏安特性曲线应在a、b两条线之间
4．直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的（ ）
A．总功率一定增大B．效率一定增大
C．热功率一定增大D．输出功率一定先增大后减小
5．如图所示，电源电动势E=3V，小灯泡L标有“2V、0.4W”，开关S接l，当变阻器调到R=4Ω时，小灯泡L正常发光；现将开关S接2，小灯泡L和电动机M均正常工作．则（ ）
A． 电路中的电流约为0.21A
B．电动机的内阻为4Ω
C．电动机正常工作电压为1V
D．电源效率约为93.3%
6．如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流的变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法错误的是（ ）
A．电源1与电源2的内阻之比是11：7
B．电源1与电源2的电动势之比是1：1
C．在这两种连接状态下，小灯泡消耗的功率之比是1：2
D．在这两种连接状态下，小灯泡的电阻之比是1：2

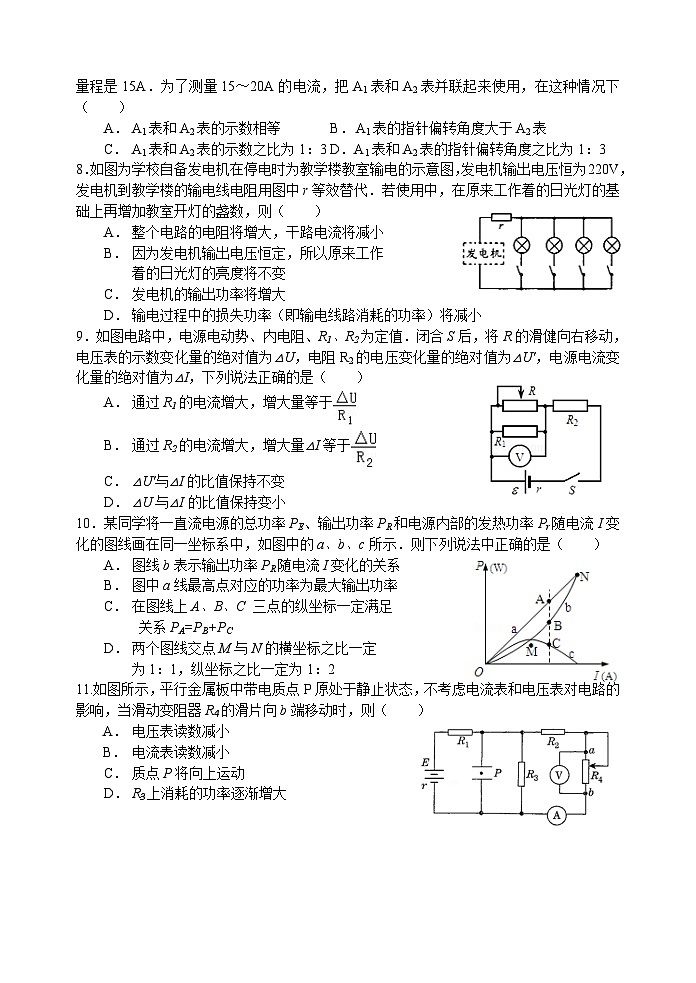

7．两只电流表A1和A2是由完全相同的两只电流表改装成的，A1表的量程是5A，A2表的量程是15A．为了测量15～20A的电流，把A1表和A2表并联起来使用，在这种情况下（ ）
A．A1表和A2表的示数相等 B．A1表的指针偏转角度大于A2表
C．A1表和A2表的示数之比为1：3 D．A1表和A2表的指针偏转角度之比为1：3
8．如图为学校自备发电机在停电时为教学楼教室输电的示意图，发电机输出电压恒为220V，发电机到教学楼的输电线电阻用图中r等效替代．若使用中，在原来工作着的日光灯的基础上再增加教室开灯的盏数，则（ ）
A．整个电路的电阻将增大，干路电流将减小
B．因为发电机输出电压恒定，所以原来工作
着的日光灯的亮度将不变
C．发电机的输出功率将增大
D．输电过程中的损失功率（即输电线路消耗的功率）将减小
9．如图电路中，电源电动势、内电阻、R1、R2为定值．闭合S后，将R的滑健向右移动，电压表的示数变化量的绝对值为△U，电阻R2的电压变化量的绝对值为△U′，电源电流变化量的绝对值为△I，下列说法正确的是（ ）
A．通过R1的电流增大，增大量等于
B．通过R2的电流增大，增大量△I等于
C．△U′与△I的比值保持不变
D．△U与△I的比值保持变小
10．某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系中，如图中的a、b、c所示．则下列说法中正确的是（ ）
A．图线b表示输出功率PR随电流I变化的关系
B．图中a线最高点对应的功率为最大输出功率
C．在图线上A、B、C 三点的纵坐标一定满足
关系PA=PB+PC
D．两个图线交点M与N的横坐标之比一定
为1：1，纵坐标之比一定为1：2
11.如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（ ）
A．电压表读数减小
B．电流表读数减小
C．质点P将向上运动
D．R3上消耗的功率逐渐增大
卷Ⅱ
实验题.(本题共24分)
12．一只电流表的满偏电流为Ig=3mA，内阻为Rg=100Ω，若改装成量程为I=30mA的电流表，应并联的电阻阻值为 Ω；若将改装成量程为U=15V的电压表，应串联一个阻值为 Ω的电阻．
13．利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差．
（1）应该选择的实验电路是图1中的 （选项“甲”或“乙”）．
（2）现有电流表（0﹣0.6A）、开关和导线若干，以及以下器材：
A．电压表（0﹣15V） B．电压表（0﹣3V）
C．滑动变阻器（0﹣50Ω） D．滑动变阻器（0﹣500Ω）
实验中电压表应选用 ；滑动变阻器应选用 ；（选填相应器材前的字母）
（3）某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出U﹣I图线．
（4）根据（3）中所画图线可得出干电池的电动势E= v，内电阻r= Ω根据实验设计误差主要来源于 ；真实值与测量值比较E测 E真，r测 r真。
（5）实验中，随着滑动变阻器滑片的移动，电压表的示数U以及干电池的输出功率P都会发生变化．图3的各示意图中正确反映P﹣U关系的是 ．
三、计算题.(本题共3小题，共32分，解答时写出必要的文字说明、方程式和重要的演算步骤)
14．如图所示的电路中，电池的电动势E=5V，内电阻r=10Ω，固定电阻R=90Ω，R0是可变电阻．在R0由0增加到400Ω的过程中，求：
（1）可变电阻R0上消耗热功率最大的条件和最大热功率；
（2）电池的内电阻r和固定电阻R上消耗的最小热功率之和．
15．一台小型电动机在3V电压下工作，用此电动机提升所受重力为4N的物体时，通过它的电流是0.2A．在30s内可使该物体被匀速提升3m．若不计除电动机线圈生热之外的能量损失，求：
（1）电动机的输入功率；
（2）在提升重物的30s内，电动机线圈所产生的热量；
（3）线圈的电阻．
16．如图所示的电路中，Rl=3Ω，R2=6Ω，R3=1.5Ω，C=20µF，当开关S断开时，电源的总功率为2W，当开关S闭合时，电源的总功率为4W．求：
（1）电源的电动势和内阻；
（2）闭合开关S时，电源的输出功率；
（3）开关S断开和闭合时，电容器分别所带的电荷量．
序号
1
2
3
4
5
6
电压U（V）
1.45
1.40
1.30
1.25
1.20
1.10
电流I（A）
0.060
0.120
0.240
0.260
0.360
0.480
