山东省淄博市张店区第七中学2024-2025学年九年级上学期第一次月考物理试卷

这是一份山东省淄博市张店区第七中学2024-2025学年九年级上学期第一次月考物理试卷，共10页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。

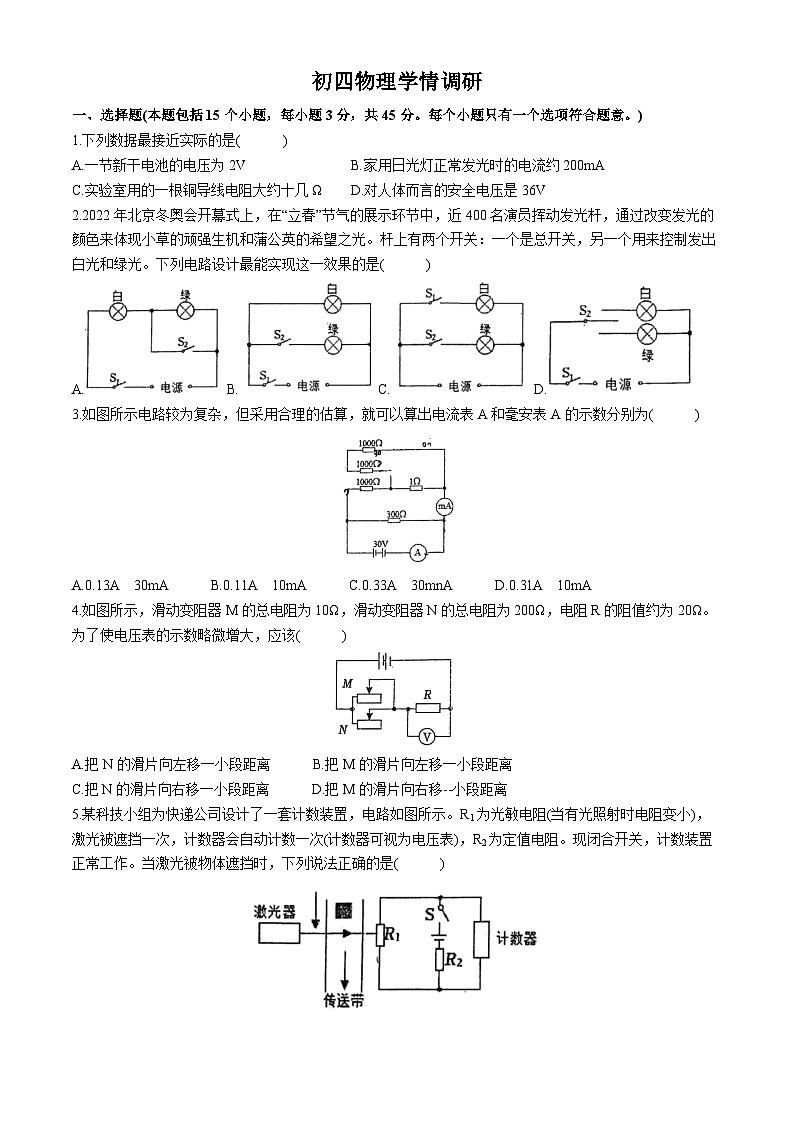

1.下列数据最接近实际的是( )
A.一节新干电池的电压为2V B.家用日光灯正常发光时的电流约200mA
C.实验室用的一根铜导线电阻大约十几Ω D.对人体而言的安全电压是36V
2.2022年北京冬奥会开幕式上，在“立春”节气的展示环节中，近400名演员挥动发光杆，通过改变发光的颜色来体现小草的顽强生机和蒲公英的希望之光。杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下列电路设计最能实现这一效果的是( )
A. B. C. D.
3.如图所示电路较为复杂，但采用合理的估算，就可以算出电流表A和毫安表A的示数分别为( )
30mA 10mA 30mnA 10mA
4.如图所示，滑动变阻器M的总电阻为10Ω，滑动变阻器N的总电阻为200Ω，电阻R的阻值约为20Ω。为了使电压表的示数略微增大，应该( )
A.把N的滑片向左移一小段距离 B.把M的滑片向左移一小段距离
C.把N的滑片向右移一小段距离 D.把M的滑片向右移--小段距离
5.某科技小组为快递公司设计了一套计数装置，电路如图所示。R1为光敏电阻(当有光照射时电阻变小)，激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)，R2为定值电阻。现闭合开关，计数装置正常工作。当激光被物体遮挡时，下列说法正确的是( )
A.电阻R2的阻值变小 B.通过R2的电流变大
C.R1两端的电压变大 D.R1与R2的电流之比变小

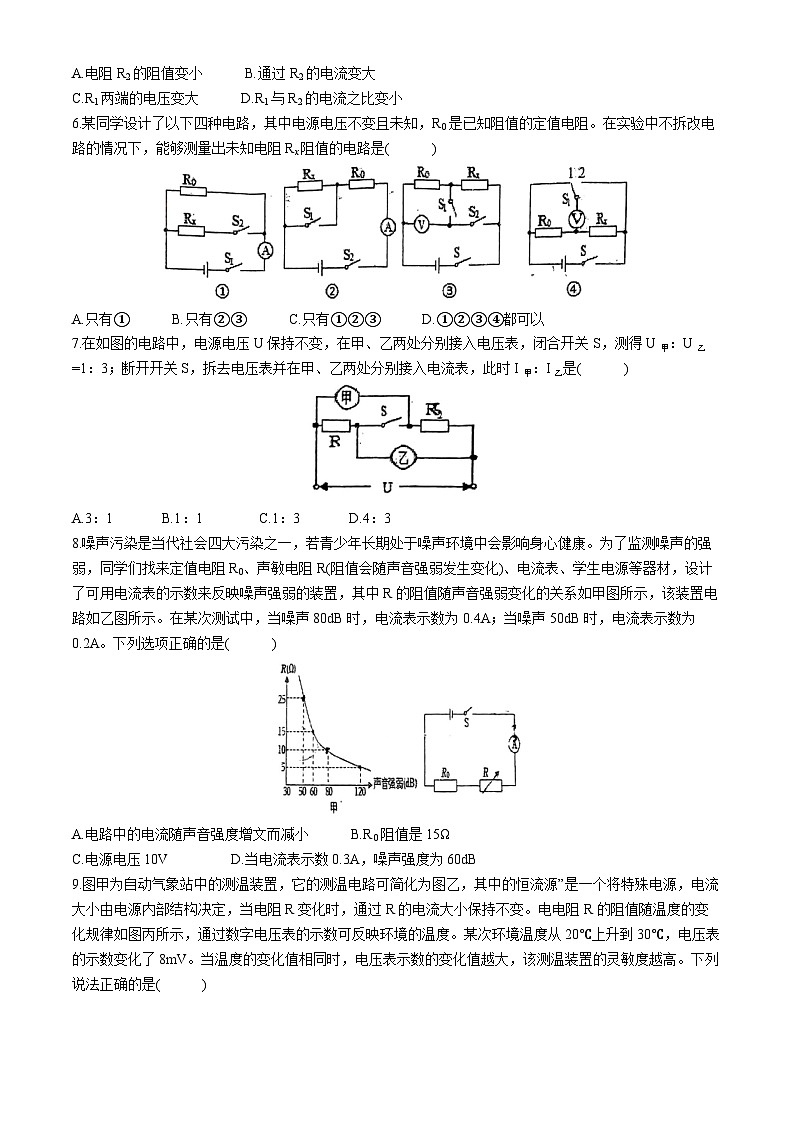

6.某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是( )
A.只有① B.只有②③ C.只有①②③ D.①②③④都可以
7.在如图的电路中，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=1：3；断开开关S，拆去电压表并在甲、乙两处分别接入电流表，此时I甲：I乙是( )
A.3：1 B.1：1 C.1：3 D.4：3
8.噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻R0、声敏电阻R(阻值会随声音强弱发生变化)、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如甲图所示，该装置电路如乙图所示。在某次测试中，当噪声80dB时，电流表示数为0.4A；当噪声50dB时，电流表示数为0.2A。下列选项正确的是( )
A.电路中的电流随声音强度增文而减小 B.R0阻值是15Ω
C.电源电压10V D.当电流表示数0.3A，噪声强度为60dB

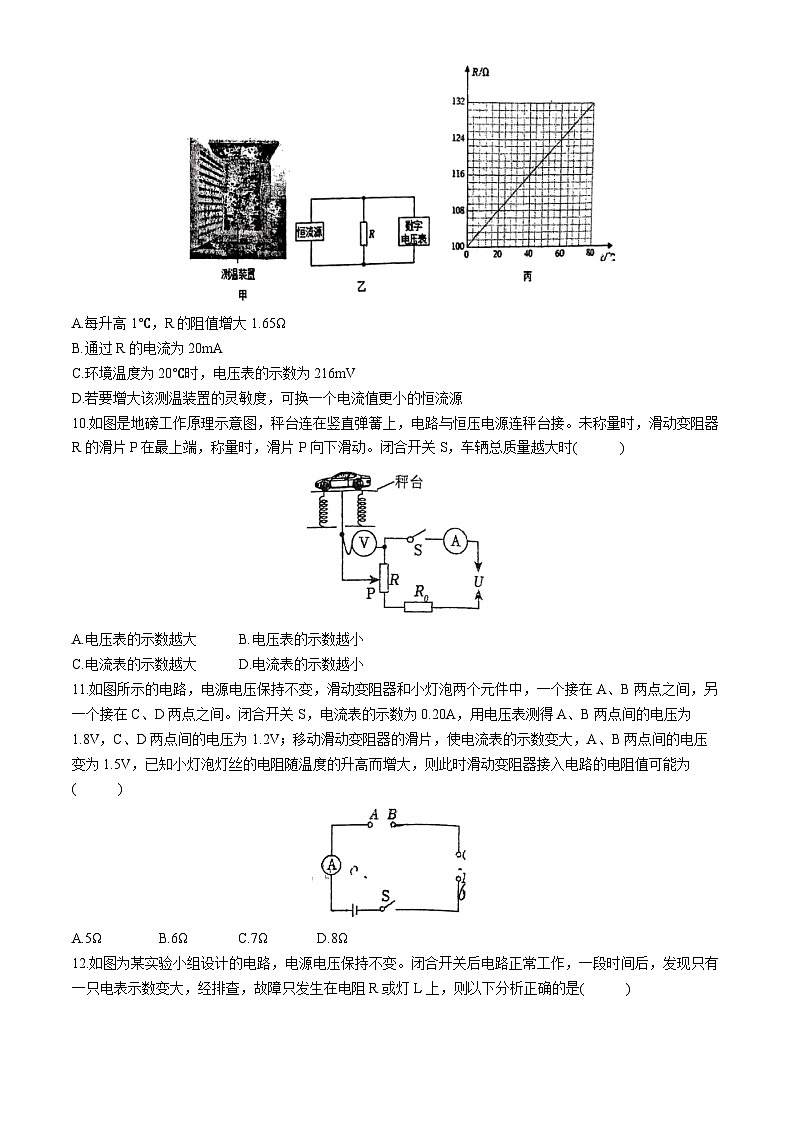

9.图甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其中的恒流源”是一个将特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保持不变。电电阻R的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从20℃上升到30℃，电压表的示数变化了8mV。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是( )
A.每升高1℃，R的阻值增大1.65Ω
B.通过R的电流为20mA
C.环境温度为20℃时，电压表的示数为216mV
D.若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源
10.如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连秤台接。未称量时，滑动变阻器R的滑片Р在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时( )
A.电压表的示数越大 B.电压表的示数越小
C.电流表的示数越大 D.电流表的示数越小
11.如图所示的电路，电源电压保持不变，滑动变阻器和小灯泡两个元件中，一个接在A、B两点之间，另一个接在C、D两点之间。闭合开关S，电流表的示数为0.20A，用电压表测得A、B两点间的电压为1.8V，C、D两点间的电压为1.2V；移动滑动变阻器的滑片，使电流表的示数变大，A、B两点间的电压变为1.5V，已知小灯泡灯丝的电阻随温度的升高而增大，则此时滑动变阻器接入电路的电阻值可能为( )
A.5Ω B.6Ω C.7Ω D.8Ω
12.如图为某实验小组设计的电路，电源电压保持不变。闭合开关后电路正常工作，一段时间后，发现只有一只电表示数变大，经排查，故障只发生在电阻R或灯L上，则以下分析正确的是( )
A.一定是灯L短路 B.可能是灯L断路 C.可能是电阻R短路 D.可能是电阻R断路
13.如图所示，下列说法正确的是( )
A.如图甲，验电器的工作原理是同种电荷互相排斥、异种电荷互相吸引
B.如图乙，在探究电流与电压关系时，将ab两点间的定值电阻R由10Ω换成15Ω时，需要向左移动滑片P的位置
C.如图丙，电位器为音量控制器，将C两接线柱接入电路，滑动片逆时针旋转时，电流变小，音量降低
D.如图丁，闭合开关S，灯L1、L2都发光，电流表A1和A2指针偏转角度相同，则通过灯泡L1和L2的电流之比是5：1
14.如图-1所示，电源电压恒为4.5V，电流表的量程为0～0.6A，电压表的量程为0～3V，小灯泡两端的允许加的最大电压为2.5V，如图-2为小灯泡的I-U图象，为保证电路安全。下列说法中正确的是( )
A.由图象可知，灯泡的电阻随它两端电压的增大而减小
B.电流表示数的变化范围是0.2A~0.6A
C.电压表示数的变化范围是1V～3V
D.滑动变阻器的取值范围为4Ω～7.5Ω
15.如图所示电路，R1是不为零的定值电阻，R2是滑动变阻器。电源电压恒定，开关S1、S2、S3处于断开状态。下列判断正确的是( )
A.只闭合S1和S2向右移动R2的滑片，电流表读数减小，电压表读数变大
B.只闭合S2，向左移动R2的滑片，电流表读数减小，电压表读数减小
C.只闭合S1和S3，电流表读数为I1；只闭合S2，电流表读数为I2，则I1
