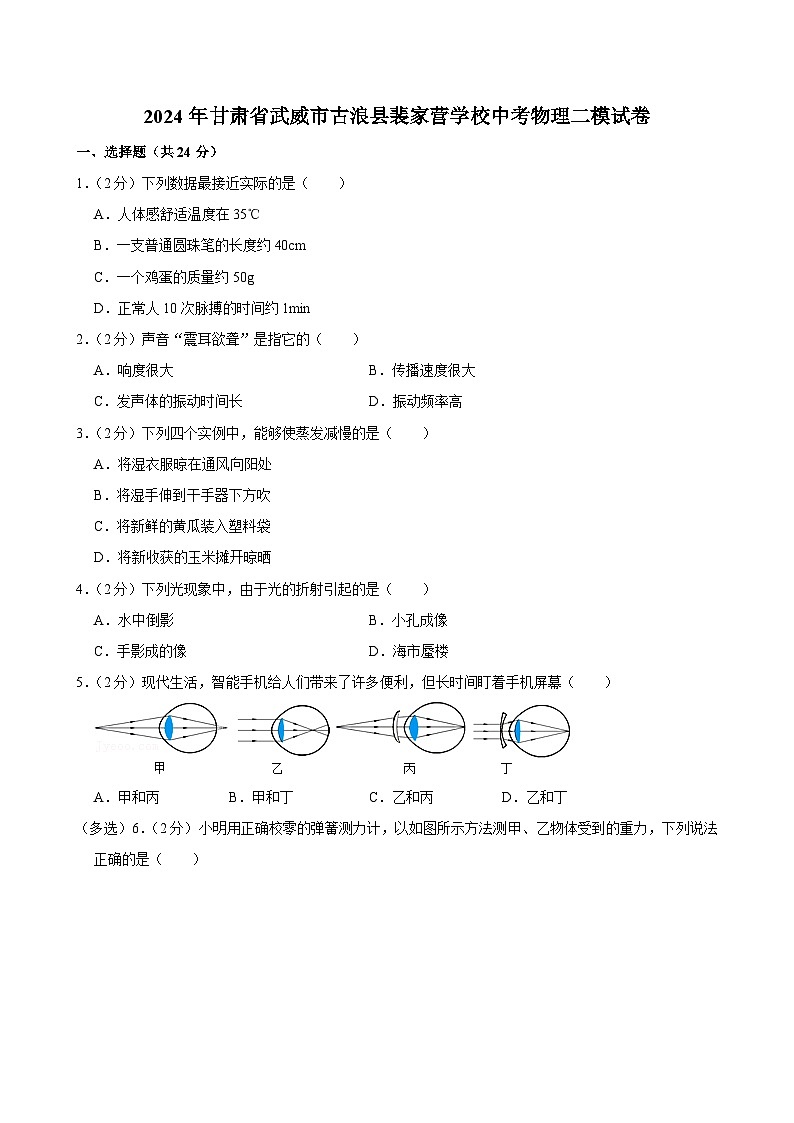

2024年甘肃省武威市古浪县裴家营学校中考物理二模试卷

这是一份2024年甘肃省武威市古浪县裴家营学校中考物理二模试卷，共27页。试卷主要包含了选择题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
1．（2分）下列数据最接近实际的是（ ）
A．人体感舒适温度在35℃
B．一支普通圆珠笔的长度约40cm
C．一个鸡蛋的质量约50g
D．正常人10次脉搏的时间约1min
2．（2分）声音“震耳欲聋”是指它的（ ）
A．响度很大B．传播速度很大
C．发声体的振动时间长D．振动频率高
3．（2分）下列四个实例中，能够使蒸发减慢的是（ ）
A．将湿衣服晾在通风向阳处
B．将湿手伸到干手器下方吹
C．将新鲜的黄瓜装入塑料袋
D．将新收获的玉米摊开晾晒
4．（2分）下列光现象中，由于光的折射引起的是（ ）
A．水中倒影B．小孔成像
C．手影成的像D．海市蜃楼
5．（2分）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕（ ）
A．甲和丙B．甲和丁C．乙和丙D．乙和丁

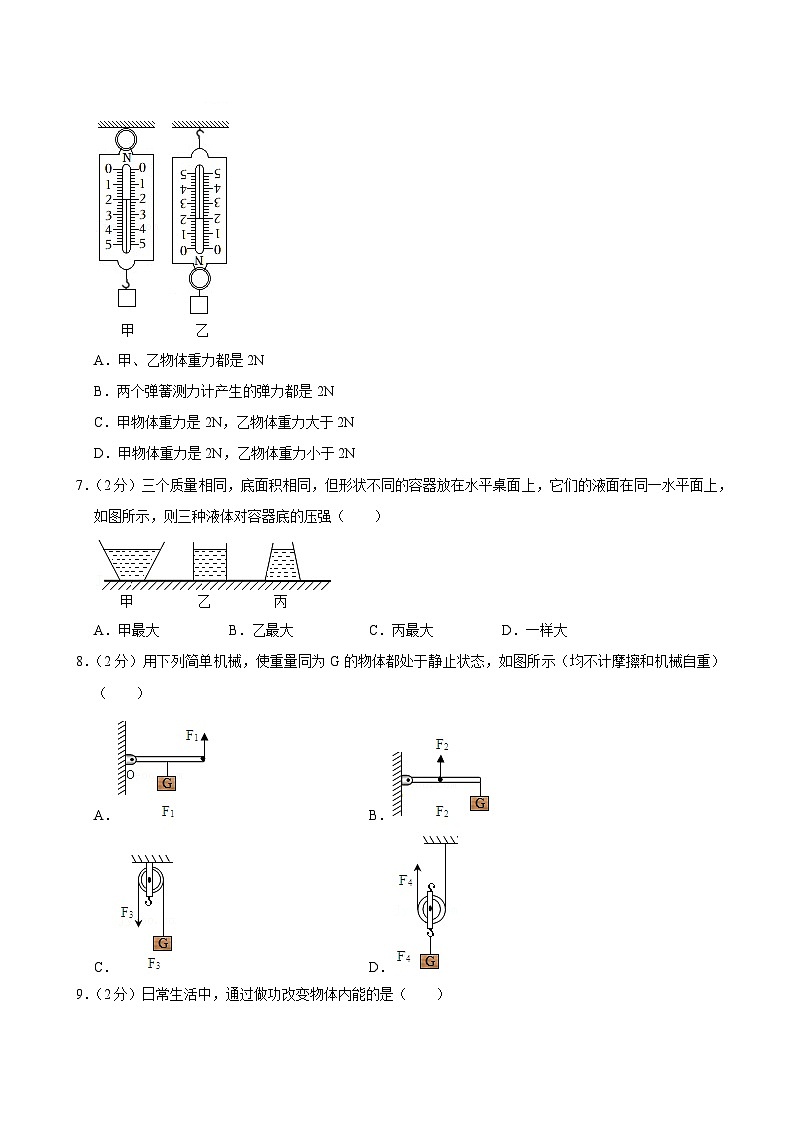

（多选）6．（2分）小明用正确校零的弹簧测力计，以如图所示方法测甲、乙物体受到的重力，下列说法正确的是（ ）
A．甲、乙物体重力都是2N
B．两个弹簧测力计产生的弹力都是2N
C．甲物体重力是2N，乙物体重力大于2N
D．甲物体重力是2N，乙物体重力小于2N
7．（2分）三个质量相同，底面积相同，但形状不同的容器放在水平桌面上，它们的液面在同一水平面上，如图所示，则三种液体对容器底的压强（ ）
A．甲最大B．乙最大C．丙最大D．一样大
8．（2分）用下列简单机械，使重量同为G的物体都处于静止状态，如图所示（均不计摩擦和机械自重）（ ）
A．B．
C．D．

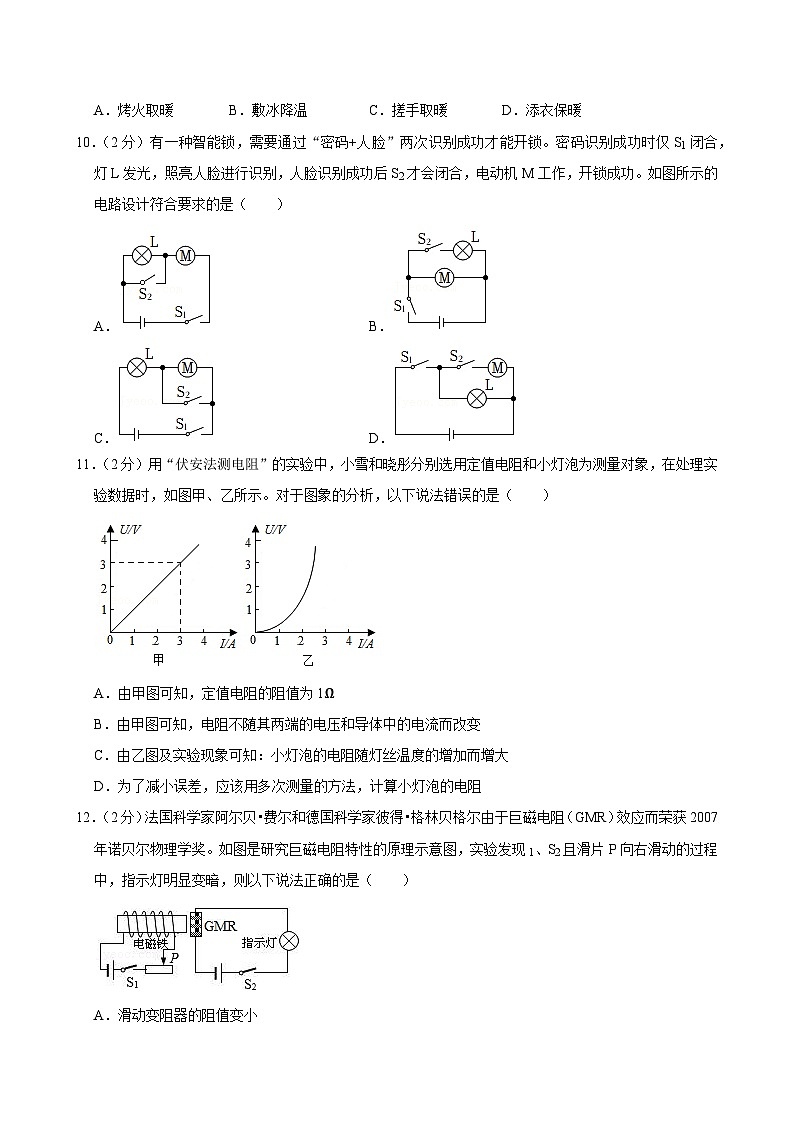

9．（2分）日常生活中，通过做功改变物体内能的是（ ）
A．烤火取暖B．敷冰降温C．搓手取暖D．添衣保暖
10．（2分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。如图所示的电路设计符合要求的是（ ）
A．B．
C．D．
11．（2分）用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，如图甲、乙所示。对于图象的分析，以下说法错误的是（ ）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
12．（2分）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图，实验发现1、S2且滑片P向右滑动的过程中，指示灯明显变暗，则以下说法正确的是（ ）
A．滑动变阻器的阻值变小
B．电磁铁的磁性增强
C．流过指示灯的电流增大
D．巨磁电阻的阻值随磁场的减弱而明显增大
二、填空题（共17分）
13．（3分）图甲中木块的长度为 cm；图乙中温度计的示数为 ℃；图丙中停表的示数为 s。
14．（2分）在15℃时，声音在空气中的传播速度是 m/s；外科医生可以利用超声波击碎人体内的结石，这是利用了声音可以传递 。
15．（3分）如图所示，甲、乙两支完全相同的试管分别装有质量相同的不同液体，甲试管竖直放置，两试管液面相平。两试管中液体的体积关系V甲 （选填“＞”“＜”或“＝”）V乙，密度关系ρ甲 （选填“＞”“＜”或“＝”）ρ乙；若将甲试管中的一部分液体倒出后，则剩余部分液体的密度 （选填“变大”“变小”或“不变”）。
16．（2分）如图所示，A、B两物块以不同方式组合，分别静止在甲、乙两种液体中甲 ρ乙；若A物块在两种液体中受到的浮力分别为F甲、F乙，则F甲 F乙．（均选填“＞”、“＜”或“＝”）
17．（3分）如图所示是一种小型千斤顶的示意图，当手往下压动摇臂时，能把重物抬高一段较小的距离，把1000N的重物匀速抬高14cm．则重物上升的速度为 m/s，人做的功为 J，千斤顶的效率是 %。
18．（2分）小明再测量灯泡电阻实验中得到了如图曲线，灯丝电阻改变的原因是 。如果将这个小灯泡与一个10欧的定值电阻串联接入8V的电源中，则此时电路的总功率为 W。
19．（2分）2021年中国“人造太阳”——“东方超环”（EAST）在可控核反应方面创造了世界新纪录，“人造太阳”是氘核和氚核在超高温条件下发生核 （选填“裂变”或“聚变”）释放出巨大的核能，核能属于 （选填“可再生”或“不可再生”）能源。
三、作图题（共6分）
20．（2分）在图中，请你标出小磁针的N极和A点的磁感线方向。
21．（2分）作出图中物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。
22．（2分）请在图中根据静止的杠杆的动力臂l1，画出动力F1的示意图。
四、实验探究题（共12分）
23．（5分）学习小组的同学用如图甲所示的装置，探究某种物体熔化时温度变化的规律。
（1）图甲中组装器材的顺序是 （选填“从下至上”或“从上至下”）；
（2）待温度升高到40℃，每隔1min记录一次温度计的示数，根据记录的数据得到如图乙的图像 （选填“晶体”或“非晶体”），熔点是 ℃，熔化过程经历了 min；
（3）另一小组的同学发现，在物体熔化过程中撤去酒精灯，物体还会继续熔化 （选填“低于”或“高于”）物体的温度，物体可以继续吸收热量。
24．（7分）如图，在“探究导体中电流跟电阻的关系”的实验中。
（1）请根据图甲的电路图将图乙所示的实物连接成完整电路图（要求连线不得交叉，且少连不得分）；
（2）连接电路时，滑动变阻器的滑片P应置于 （选填“A”或“B”）端；此时滑动变阻器的作用是 ；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电流表始终无示数，造成这一现象的原因可能是定值电阻R （选填“短路”或“断路”）；
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时，导体中的电流跟导体的电阻成 （选填“正比”或“反比”）；
（5）上述实验中，小强用R＝5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，闭合开关，他应向 （选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 V时，读出电流表的示数。
五、简答题（共3分）
25．（3分）电话的工作原理是怎样的？
六、计算题（共18分）
26．（6分）一个边长为10cm，重为8N的正方体木块A轻放入水中，静止时有（如图甲），求：
（1）木块所受的浮力；
（2）木块底部受到的液体压强；
（3）若用一个力F竖直向下压木块，使木块刚好完全浸没水中（如图乙），则力F为多少牛？
27．（6分）图甲是某品牌家用电热壶，图乙是其简化电路图。电热壶的铭牌信息如下表。某次将0.5kg茶水温度升高66℃用时2.5min。求：[c茶水取4.2×103J/（kg•℃）]
（1）加热挡工作时的电流；
（2）R2的阻值；
（3）电热壶此次加热茶水的效率。
28．（6分）如图甲所示是一款座圈加热马桶盖。它有高、低两个挡，其额定电压为220V，低温挡和高温挡的功率分别是22W和44W，请你根据所学知识计算下列问题。
（1）开关如何连接时是低温挡，正常电压下低温挡加热的电流多大？
（2）R2的阻值是多少？
（3）如果在额定电压下，高温挡加热5分钟，则在此过程中电路共消耗多少电能？
2024年甘肃省武威市古浪县裴家营学校中考物理二模试卷
参考答案与试题解析
一、选择题（共24分）
1．（2分）下列数据最接近实际的是（ ）
A．人体感舒适温度在35℃
B．一支普通圆珠笔的长度约40cm
C．一个鸡蛋的质量约50g
D．正常人10次脉搏的时间约1min
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、人的体温在36℃～37℃之间。故A不符合实际；
B、中学生伸开手掌，普通圆珠笔长度略大于此数值。故B不符合实际；
C、10个鸡蛋的质量大约1斤，所以一个鸡蛋的质量在50g左右；
D、正常情况下，10次脉搏的时间约10s。
故选：C。
【点评】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2．（2分）声音“震耳欲聋”是指它的（ ）
A．响度很大B．传播速度很大
C．发声体的振动时间长D．振动频率高
【分析】物理学中把人耳能感觉到的声音的强弱称为响度，响度的大小与声音的振幅有关，振幅越大，响度越大，振幅越小，响度越小。
【解答】解：“震耳欲聋”是人耳能感觉到的声音很大，是形容声音的响度；
故选：A。
【点评】解决此类问题要结合声音的响度去分析解答。
3．（2分）下列四个实例中，能够使蒸发减慢的是（ ）
A．将湿衣服晾在通风向阳处
B．将湿手伸到干手器下方吹
C．将新鲜的黄瓜装入塑料袋
D．将新收获的玉米摊开晾晒
【分析】影响蒸发快慢的因素有：液体的温度、液体的上表面积、液体表面的空气流动速度；
要减慢蒸发，可以通过降低液体的温度、减小液体的上表面积和减慢液体表面的空气流动速度；
要加快蒸发，可以通过升高液体的温度、增大液体的上表面积和加快液体表面的空气流动速度。
【解答】解：A、把湿衣服放在通风处，向阳，这些措施。故A不合题意。
B、干手器下吹出的是热风，可以加快湿手上方的空气流动速度。故B不合题意。
C、用塑料袋把新鲜的黄瓜装起来，从而减慢蒸发。
D、将新收获的玉米摊开，会加快蒸发。
故选：C。
【点评】要减慢蒸发，同理也要首先知道影响蒸发快慢的因素有哪些，从而在理论的指导下选取措施。理解影响蒸发快慢的因素是解决此题的关键。
4．（2分）下列光现象中，由于光的折射引起的是（ ）
A．水中倒影B．小孔成像
C．手影成的像D．海市蜃楼
【分析】根据对应的光学知识逐个分析选择项中的光学现象，确定其形成原理得到答案。
【解答】解：A、水中倒影，它是由光的反射形成的；
BC、小孔成像和手影成的像都是由光的直线传播形成的；
D、海市蜃楼，光在不均匀介质中发生了折射形成的。
故选：D。
【点评】各种光学现象的形成原因只有三种：光的直线传播、光的反射、光的折射。此题考查的就是光学现象与形成原因对应起来。
5．（2分）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕（ ）
A．甲和丙B．甲和丁C．乙和丙D．乙和丁
【分析】近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况。近视眼配戴凹透镜进行矫正。
【解答】解：甲图成像在视网膜之后，是远视眼的成因，是近视眼的成因，是远视眼的矫正，是近视眼的矫正。
故选：D。
【点评】图示的四个图来源于课本，分别表示了远视眼和近视眼的成因与矫正的光路图。明确近视眼与远视眼的成因是解决此题的关键。
（多选）6．（2分）小明用正确校零的弹簧测力计，以如图所示方法测甲、乙物体受到的重力，下列说法正确的是（ ）
A．甲、乙物体重力都是2N
B．两个弹簧测力计产生的弹力都是2N
C．甲物体重力是2N，乙物体重力大于2N
D．甲物体重力是2N，乙物体重力小于2N
【分析】物体静止时受到的重力和弹簧测力计的拉力相等；使用弹簧测力计时，首先要明确其分度值，读数时视线与指针所在刻线相垂直。
根据弹簧测力计的使用方法进行解答。
【解答】解：由图知：弹簧测力计上1N之间有5个小格，所以一个小格代表5.2N；两个弹簧测力计的示数均为2N，故B正确；
甲的测量方法正确，所以甲物体重力是6N，所以乙物体重力小于2N，AC错误。
故选：BD。
【点评】本题考查了弹簧测力计的使用方法，注意乙弹簧测力计倒挂后测重力，其示数是乙物体和弹簧测力计外壳重力之和。
7．（2分）三个质量相同，底面积相同，但形状不同的容器放在水平桌面上，它们的液面在同一水平面上，如图所示，则三种液体对容器底的压强（ ）
A．甲最大B．乙最大C．丙最大D．一样大
【分析】由底面积相同、容器对桌面的压强相等，可知压力相同，又因为容器质量相同（容器重相同），所以可知容器里面三种液体重相同（质量相同）；由题知，容器内液面在同一水平面上，可以得出三种液体的体积关系，从而得出液体密度关系，又知道h相同，据液体压强公式求解。
【解答】解：容器对桌面的压强相等，容器底面积相同，桌面受到的压力相等，
水平面上的物体对水平面的压力等于自身的重力，所以三个容器的总重力相同，
根据G＝mg可知，三个容器的总质量相同，所以三种液体质量相同，
它们的液面在同一水平面上，容器底面积相同甲＞V乙＞V丙，
根据密度公式ρ＝可知：ρ甲＜ρ乙＜ρ丙，
液面在同一水平面上，h相同甲＜p乙＜p丙；故C正确。
故选：C。
【点评】本题考查了液体压强公式p＝ρgh和固体压强公式p＝的灵活应用，根据水平面上物体的压力和自身的重力相等得出三液体的密度关系是关键。
8．（2分）用下列简单机械，使重量同为G的物体都处于静止状态，如图所示（均不计摩擦和机械自重）（ ）
A．B．
C．D．
【分析】不计摩擦和机械自重，知道动力臂和阻力臂的大小关系，利用杠杆平衡条件求F1、F2的大小；使用定滑轮不省力，求出F3；使用动滑轮省一半力，求出F4；通过比较得出哪个用力最大。
【解答】解：
由题知，不计摩擦和机械自重，
A、由于杠杆平衡，所以F＜G；
B、由于杠杆平衡，所以F＞G；
C、使用定滑轮；
D、使用动滑轮G；
由以上分析可知，B选项中用力最大。
故选：B。
【点评】本题考查了杠杆的平衡条件、定滑轮和动滑轮的特点，确定力臂大小关系是关键。
9．（2分）日常生活中，通过做功改变物体内能的是（ ）
A．烤火取暖B．敷冰降温C．搓手取暖D．添衣保暖
【分析】改变物体内能的方式有两种：做功和热传递；热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：A、烤火取暖，故A错误；
B、敷冰降温，人体的温度降低，是通过热传递的方式来改变物体内能的；
C、两手掌相互摩擦，是通过做功的方式来改变物体内能的；
D、添衣保暖，故D错误。
故选：C。
【点评】此题是考查对做功和热传递改变物体内能的辨别，是中考热点，属于基础题目。
10．（2分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。如图所示的电路设计符合要求的是（ ）
A．B．
C．D．
【分析】根据题意分析两个开关的连接方式、灯泡与电动机的连接方式，然后选出正确的电路图。
【解答】解：由题知，S1闭合，灯L发光，但不开锁2闭合，电动机M工作，这说明灯泡与电动机是并联的5在干路中，S2在电动机的支路中，故D正确。
故选：D。
【点评】本题考查了电路图的设计，关键是明确串联和并联电路中开关的作用。
11．（2分）用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，如图甲、乙所示。对于图象的分析，以下说法错误的是（ ）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
【分析】（1）电阻一定时，电流与电压成正比；根据图甲判断该电阻是否为定值电阻，然后利用图中数据以及欧姆定律的变形公式求出定值电阻的阻值；
（2）根据图乙判断灯丝电阻的特点，然后分析多次测量小灯泡电阻的目的。
【解答】解：
AB、根据图甲可知，因此该电阻为定值电阻，它不随导体两端的电压和导体中的电流改变而改变，
根据图示可知，当电阻两端电压为3V时，由I＝，定值的电阻：R＝＝，故AB正确；
C、由乙图可知，即当灯泡两端电压发光改变时，且电压变化比电流变化快，故C正确；
D、测定小灯泡的电阻时，不能求平均值减小误差。
故选：D。
【点评】本题考查了图象分析、利用欧姆定律的变形公式计算电阻，以及导体的电阻是导体本身的一种性质，不随电压和电流的改变而改变；关键会根据图象判断电阻是否为定值电阻。
12．（2分）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图，实验发现1、S2且滑片P向右滑动的过程中，指示灯明显变暗，则以下说法正确的是（ ）
A．滑动变阻器的阻值变小
B．电磁铁的磁性增强
C．流过指示灯的电流增大
D．巨磁电阻的阻值随磁场的减弱而明显增大
【分析】由滑动变阻器滑片的移动得知电路中电流的变化情况，通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时，其磁性强弱的变化；
根据灯泡的亮度变化，能够确定电路中电流的变化，进而知道巨磁电阻的阻值与磁场强弱的关系。
【解答】解：AB．根据电路图可知，滑动变阻器接入电路的电阻变大可知，所以电磁铁的磁性变弱；
CD．指示灯明显变暗，根据欧姆定律可知，即巨磁电阻的电阻在变大，所以巨磁电阻的阻值随磁场的减弱而明显增大、D正确。
故选：D。
【点评】在控制电路中，滑片的移动是分析的入手点；在工作电路中，灯泡的亮度是确定电路中电流变化的一个隐含条件。
二、填空题（共17分）
13．（3分）图甲中木块的长度为 1.95 cm；图乙中温度计的示数为 ﹣4 ℃；图丙中停表的示数为 218.5 s。
【分析】（1）用刻度尺测量物体长度时，若未从零刻度线量起，则读数时应该用物体末端的读数减去物体起始端的读数；
（2）温度计读数，在0℃以上为正，在0℃以下为负；
（3）机械秒表有两个表盘，小表盘表示分钟数，大表盘表示秒钟数，读数时应先读小表盘，再读大表盘。
【解答】解：
如图甲所示物体未从零刻度线量起，故物体长度L＝2.95cm﹣1.00cm＝7.95cm；
如图乙所示，温度计分度值为1℃，从零摄氏度往下读；
机械停表的小表盘读数为3min，指针在7～4min，所以大表盘读数为38.5s，合218.7s。
故答案为：1.95；﹣4。
【点评】本题考查刻度尺、温度计、停表的读数方法，属于基础题。
14．（2分）在15℃时，声音在空气中的传播速度是 340 m/s；外科医生可以利用超声波击碎人体内的结石，这是利用了声音可以传递 能量 。
【分析】（1）声音在15℃空气中的传播速度为340m/s。
（2）声音可以传递能量。
【解答】解：在15℃时，声音在空气中的传播速度是340m/s，这是利用了声音可以传递能量。
故答案为：340；能量。
【点评】知道声音在空气中的传播速度；知道声音可以传递能量。
15．（3分）如图所示，甲、乙两支完全相同的试管分别装有质量相同的不同液体，甲试管竖直放置，两试管液面相平。两试管中液体的体积关系V甲 ＜ （选填“＞”“＜”或“＝”）V乙，密度关系ρ甲 ＞ （选填“＞”“＜”或“＝”）ρ乙；若将甲试管中的一部分液体倒出后，则剩余部分液体的密度 不变 （选填“变大”“变小”或“不变”）。
【分析】根据图判断液体体积的大小，根据密度公式ρ＝判断出两液体的密度；
密度是物质的一种特性，其大小与物体的质量和体积无关。
【解答】解：甲、乙两支完全相同的试管，甲管竖直，此时两管内的液面相平，所以V甲＜V乙，
甲、乙试管装有质量相等的液体可知ρ甲＞ρ乙；
若将甲试管中的一部分液体倒出后，则剩余部分液体的密度不变。
故答案为：＜；＞；不变。
【点评】此题考查了密度计算公式的应用，根据已知条件判断出两液体的密度大小是解决此题的关键。
16．（2分）如图所示，A、B两物块以不同方式组合，分别静止在甲、乙两种液体中甲 ＞ ρ乙；若A物块在两种液体中受到的浮力分别为F甲、F乙，则F甲 ＞ F乙．（均选填“＞”、“＜”或“＝”）
【分析】同一物体在两种液体中处于漂浮或悬浮，所以受到的浮力都等于物体受到的重力；
由图可以得出物体排开液体体积的大小关系，再根据阿基米德原理分析液体的密度大小关系，根据F浮＝ρ液gV排判断出浮力的关系。
【解答】解：由于AB两物体两次静止时处于漂浮或悬浮状态，所以受到的浮力都等于物体受到的重力浮＝G；
由图知，物体AB排开液体的体积：V乙排＞V甲排，
由F浮＝ρ液gV排可知：ρ甲＞ρ乙，
甲乙中A物块在两种液体中都完全浸没，排开液体的体积相同，
根据F浮＝ρ液gV排知，甲受到的浮力大于乙受到的浮力甲＞F乙。
故答案为：＞；＞。
【点评】本题考查了阿基米德原理、物体的漂浮条件，利用好漂浮或悬浮（F浮＝G）是解此类题目的关键。
17．（3分）如图所示是一种小型千斤顶的示意图，当手往下压动摇臂时，能把重物抬高一段较小的距离，把1000N的重物匀速抬高14cm．则重物上升的速度为 0.014 m/s，人做的功为 200 J，千斤顶的效率是 70 %。
【分析】（1）由速度公式计算重物上升速度；
（2）根据公式W＝Gh可求有用功，根据公式W＝Fs可求总功，有用功与总功的比值就是千斤顶的机械效率。
【解答】解：
（1）由题知，10s时间内重物被匀速抬高h＝14cm＝0.14m，
所以重物上升的速度：v＝＝＝5.014m/s；
（2）所做的有用功：W有用＝Gh＝1000N×0.14m＝140J，
人做的功是总功：W总＝Fs＝100N×2m＝200J，
所以千斤顶的机械效率：
η＝×100%＝。
故答案为：5.014；200。
【点评】本题考查速度、有用功、总功和机械效率的计算，关键是公式及其变形的灵活运用，解题过程中要注意单位的换算。
18．（2分）小明再测量灯泡电阻实验中得到了如图曲线，灯丝电阻改变的原因是 灯丝电阻随温度变化 。如果将这个小灯泡与一个10欧的定值电阻串联接入8V的电源中，则此时电路的总功率为 4 W。
【分析】（1）根据图象判断电阻随电压的变化关系，从温度对电阻的影响分析原因；
（2）小灯泡和电阻串联时通过的电流相等，且总电压等于各分电压之和，由图象读出符合的电流，利用P＝UI求出电路的总功率。
【解答】解：（1）由图丙可知，随电压U的增大，但ΔU＞ΔI可知，这是因为，灯泡实际功率P＝UI变大，灯泡电阻变大；
（2）小灯泡与一个10欧的定值电阻串联接入8V的电源中时，
∵串联电路中各处的电流相等，且总电压等于各分电压之和，
∴根据欧姆定律可得：
U＝UL+IR，即8V＝UL+I×10Ω，
由图象可知，当电路中的电流I＝5.5A、UL＝3V时符合，
此时电路的总功率：
P＝UI＝3V×0.5A＝4W。
故答案为：灯丝电阻随温度变化；4。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是会根据影响电阻大小的因素分析读出灯丝电阻与温度的关系和从图象中找出符合题意的电流。
19．（2分）2021年中国“人造太阳”——“东方超环”（EAST）在可控核反应方面创造了世界新纪录，“人造太阳”是氘核和氚核在超高温条件下发生核 聚变 （选填“裂变”或“聚变”）释放出巨大的核能，核能属于 不可再生 （选填“可再生”或“不可再生”）能源。
【分析】（1）核能分为裂变和聚变两种，裂变分为两种：可控链式反应和不可控链式反应，前者主要应用在核反应堆中，后者应用在原子弹中；聚变主要应用在氢弹上；
（2）由可再生能源与不可再生能源的分类要求来看，可以从自然界源源不断地得到的能源称之为可再生能源；一旦消耗就很难再生的能源称之为不可再生能源。
【解答】解：（1）“人造太阳”是氘核与氚核在超高温下结合成新的原子核，会释放出巨大的核能；
（2）核能在使用后短时间内无法重新获得，属于不可再生能源。
故答案为：聚变；不可再生。
【点评】本题考查了核能的利用、能源的分类，属于基础题。
三、作图题（共6分）
20．（2分）在图中，请你标出小磁针的N极和A点的磁感线方向。
【分析】由电源的正负极确定电流流向，再利用安培定则可判断螺线管的极性，则可知小磁针的指向及磁感线的方向。
【解答】解：电流由右侧流入，由安培定则知电磁铁的左侧为N极；由磁极间的相互作用可知小磁针左侧为N极。通电螺线管外部磁感线由N极指向S极
．
【点评】安培定则内容为：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为N极方向。
21．（2分）作出图中物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
【解答】解：
平面镜成像的特点，分别作出物体AB的端点A、B′，即为AB在平面镜中的像
【点评】平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容易。
22．（2分）请在图中根据静止的杠杆的动力臂l1，画出动力F1的示意图。
【分析】过支点作垂直于力的作用线的垂线段叫做力臂；根据力与力臂的关系作出动力。
【解答】解：根据静止的杠杆的动力臂l1一定是垂直于动力，因而过力的作用点画出力臂的垂线，确定动力方向向上
【点评】本题考查力臂与力之间的关系，关键掌握力臂的定义。
四、实验探究题（共12分）
23．（5分）学习小组的同学用如图甲所示的装置，探究某种物体熔化时温度变化的规律。
（1）图甲中组装器材的顺序是 从下至上 （选填“从下至上”或“从上至下”）；
（2）待温度升高到40℃，每隔1min记录一次温度计的示数，根据记录的数据得到如图乙的图像 晶体 （选填“晶体”或“非晶体”），熔点是 80 ℃，熔化过程经历了 7 min；
（3）另一小组的同学发现，在物体熔化过程中撤去酒精灯，物体还会继续熔化 高于 （选填“低于”或“高于”）物体的温度，物体可以继续吸收热量。
【分析】（1）要正确解决此题，需要掌握酒精灯与温度计的使用规则；
（2）晶体在熔化时不变的温度即为该晶体的熔点；晶体在熔化过程中吸热但温度不变；
（3）晶体在熔化过程中吸热但温度不变；热传递需要接触的物体间有温度差。
【解答】解：（1）在使用酒精灯时，需要用其外焰加热。又因为使用温度计时，但不能碰到容器底和容器壁，因此按照“从下至上”安装实验装置；
（2）该物质熔化时，温度不变；晶体在熔化时不变的温度即为该晶体的熔点，熔化从第6min开始到第13min结束；
（3）在晶体熔化过程中撤去酒精灯，晶体还会继续熔化，两者存在温度差。
故答案为：（1）从下至上；（2）晶体；7；（3）高于。
【点评】本题考查了在探究“物质熔化规律”的实验中，器材安装方法和温度﹣时间图象的分析等知识，有一定综合性，难度适中。
24．（7分）如图，在“探究导体中电流跟电阻的关系”的实验中。
（1）请根据图甲的电路图将图乙所示的实物连接成完整电路图（要求连线不得交叉，且少连不得分）；
（2）连接电路时，滑动变阻器的滑片P应置于 A （选填“A”或“B”）端；此时滑动变阻器的作用是 保护电路 ；
（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电流表始终无示数，造成这一现象的原因可能是定值电阻R 断路 （选填“短路”或“断路”）；
（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时，导体中的电流跟导体的电阻成 反比 （选填“正比”或“反比”）；
（5）上述实验中，小强用R＝5Ω电阻做完实验后，保持滑动变阻器滑片的位置不变，闭合开关，他应向 A （选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为 2 V时，读出电流表的示数。
【分析】（1）电压表与电阻并联，变阻器按一下一上接入电路中；
（2）连接电路时，为保护电路，开关应断开，滑动变阻器的滑片P应放在阻值最大端；
（3）电压表有示数，说明电压表两接线柱与电源之间是通路，电流表没有示数说明电路断路，即与电压表并联部分断路；
（4）由图丙，求出电流与电阻的乘积分析回答；
（5）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向。
【解答】解：（1）电压表与电阻并联，变阻器按一下一上接入电路中
；
（2）滑动变阻器的滑片P应放在最A端；此时滑动变阻器的作用是保护电路；
（3）电流表没有示数，说明电路为断路，说明电压表、滑动变阻器，所以故障为定值电阻R断路；
（4）由图丙知，电流与电阻的乘积为U＝IR＝0.4A×3Ω＝……＝0.1A×20Ω＝3V，导体中的电流跟电阻成反比；
（5）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大，即应保持电阻两端的电压2V不变，由分压原理，所以滑片应向A端移动，读出电流表的示数。
故答案为：（1）见上图；（2）A；（3）断路；（5）A；5。
【点评】本题探究导体中电流跟电阻的关系，考查电路的连接、电路连接时的注意事项、电路故障分析、数据分析及滑动变阻器的使用，难度一般。
五、简答题（共3分）
25．（3分）电话的工作原理是怎样的？
【分析】电话的构造，即话筒和听筒以及电池组组成。电话的话筒通过电磁感应把声音的信号变为强弱变化的电流，而听筒是把强弱变化的电流通过磁场对电流的作用转化成声音。
【解答】答：最简单的电话装置是由听筒、话筒组成。电话的话筒把声信号转变为强弱变化的电信号传递出去，把传输的声音还原出来。
【点评】牢记电话中话筒和听筒的作用及使用的原理是解决该题的关键。
六、计算题（共18分）
26．（6分）一个边长为10cm，重为8N的正方体木块A轻放入水中，静止时有（如图甲），求：
（1）木块所受的浮力；
（2）木块底部受到的液体压强；
（3）若用一个力F竖直向下压木块，使木块刚好完全浸没水中（如图乙），则力F为多少牛？
【分析】（1）在甲中，已知木块的重力，根据物体的漂浮条件可得木块漂浮时受到的浮力；
（2）算出木块浸入水中的深度，由p＝ρgh算出木块底部受到的液体压强；
（3）当完全浸没时，木块排开液体体积和木块体积相等，由F浮＝ρ水gV排可得完全浸没的浮力；
由力的平衡条件可知：F浮＝G木+F压，由此可得压力F。
【解答】解：（1）在甲中，木块处于漂浮状态，即：F浮＝G木＝8N；
（2）木块浸入水中的深度为：h＝（1﹣）a＝，
木块底部受到的液体压强为：
p＝ρgh＝1×103kg/m7×10N/kg×0.08m＝800Pa；
（3）当完全浸没时，木块排开液体体积和木块体积相等
F浮′＝ρ水gV＝1×104kg/m3×10N/kg×（0.3m）3＝10N；
由力的平衡条件可知：F浮′＝G木+F压，
则压力为：
F压＝F浮′﹣G木＝10N﹣8N＝2N。
答：（1）木块所受的浮力为8N；
（2）木块底部受到的液体压强为800Pa；
（3）若用一个力F竖直向下压木块，使木块刚好完全浸没水中（如图乙）。
【点评】本题考查了液体压强公式、漂浮条件和阿基米德原理的应用，属于中档题。
27．（6分）图甲是某品牌家用电热壶，图乙是其简化电路图。电热壶的铭牌信息如下表。某次将0.5kg茶水温度升高66℃用时2.5min。求：[c茶水取4.2×103J/（kg•℃）]
（1）加热挡工作时的电流；
（2）R2的阻值；
（3）电热壶此次加热茶水的效率。
【分析】（1）根据P＝UI求出加热挡工作时的电流；
（2）由图乙可知，当开关S1、S2都闭合时，只有R1工作，当开关S1闭合、S2断开时，R1、R2串联；根据串联电路的特点和P＝可知加热挡和保温挡的电路连接；根据加热挡功率和P＝求出R1的阻值，根据保温挡和P＝求出R1、R2的串联总电阻，根据串联电路的电阻特点求出R2的阻值；
（3）利用Q吸＝cmΔt求出水吸收的热量；利用W＝Pt求出养生壶消耗的电能，利用效率公式求出此次养生壶的加热效率。
【解答】解：（1）由P＝UI可知，保温挡工作时的电流：
I＝＝＝5A；
（2）由图乙得，当触点接入a时，电路中电阻最大，由得，为保温挡
，
当触点接入b时，R1独自工作，电路中电阻最小，由得，为高温挡，R1阻值为：
，
R2的阻值为：
R8＝R﹣R1＝550Ω﹣44Ω＝506Ω；
（3）水吸收的热量：Q吸＝c水mΔt＝4.6×103J/（kg•℃）×0.2kg×66℃＝1.386×105J，
由得，电热壶消耗的电能：
W＝Pt＝1100W×8.5×60s＝1.65×103J；
电热壶此次加热茶水的效率为
。
答：（1）加热挡工作时的电流4A；
（2）R2的阻值506Ω；
（3）电热壶此次加热茶水的效率84%。
【点评】本题是一道电热综合题，主要考查串联电路的特点、电功和电功率公式、吸热公式以及效率公式的应用，能正确分析不同状态下的电路连接是解题的关键。
28．（6分）如图甲所示是一款座圈加热马桶盖。它有高、低两个挡，其额定电压为220V，低温挡和高温挡的功率分别是22W和44W，请你根据所学知识计算下列问题。
（1）开关如何连接时是低温挡，正常电压下低温挡加热的电流多大？
（2）R2的阻值是多少？
（3）如果在额定电压下，高温挡加热5分钟，则在此过程中电路共消耗多少电能？
【分析】（1）当开关S1闭合、S2断开时，R1与R2串联，马桶盖处于低温挡；根据P＝UI求出低温挡加热的电流；
（2）当开关S1、S2闭合，R2短路，电路为R1的简单电路，马桶盖处于高温挡，由P＝可求R1的阻值；当开关S1闭合、S2断开时，R1与R2串联，马桶盖处于低温挡，可得电路中的总电阻，再根据串联电路的电阻特点可求R2；
（3）根据W＝Pt求出中温挡加热5min消耗的电能。
【解答】解：
（1）由图可知，当开关S1闭合、S2断开时，R7与R2串联，电路中总电阻最大可知，则马桶盖处于低温挡，
由P＝UI可得，低温挡加热的电流：
I＝＝＝8.1A；
（2）当开关S1、S6闭合，R2短路，电路为R1的简单电路，马桶盖处于高温挡，
由P＝可得，R1的阻值：
R1＝＝＝1100Ω，
当开关S1闭合、S6断开时，R1与R2串联，马桶盖处于低温挡，
则电路中的总电阻：
R＝＝＝2200Ω，
因串联电路中总电阻等于各分电阻之和，
所以，R2的阻值：
R8＝R﹣R1＝2200Ω﹣1100Ω＝1100Ω，
（3）由P＝可得
W＝P高t＝44W×5×60s＝4.32×104J；
答：（1）当开关S1闭合、S6断开时，R1与R2串联，马桶盖处于低温挡；（2）R6的阻值是1100Ω；
（3）如果在额定电压下，高温挡加热5分钟4J电能。
【点评】本题考查了电功率公式和电功公式以及电阻的串联，关键是电热马桶盖处于不同挡位时电路连接方式的判断。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2024/10/15 10:48:02；用户：李佳琳；邮箱：19523779563；学号：55883986额定电压
220V
加热挡功率
1100W
保温挡功率
88W
额定电压
220V
加热挡功率
1100W
保温挡功率
88W
