沪科版物理九年级全一册第十四章 第四节 判断电路中的电表是电流表还是电压表的方法教案

这是一份沪科版物理九年级全一册第十四章 第四节 判断电路中的电表是电流表还是电压表的方法教案，共5页。

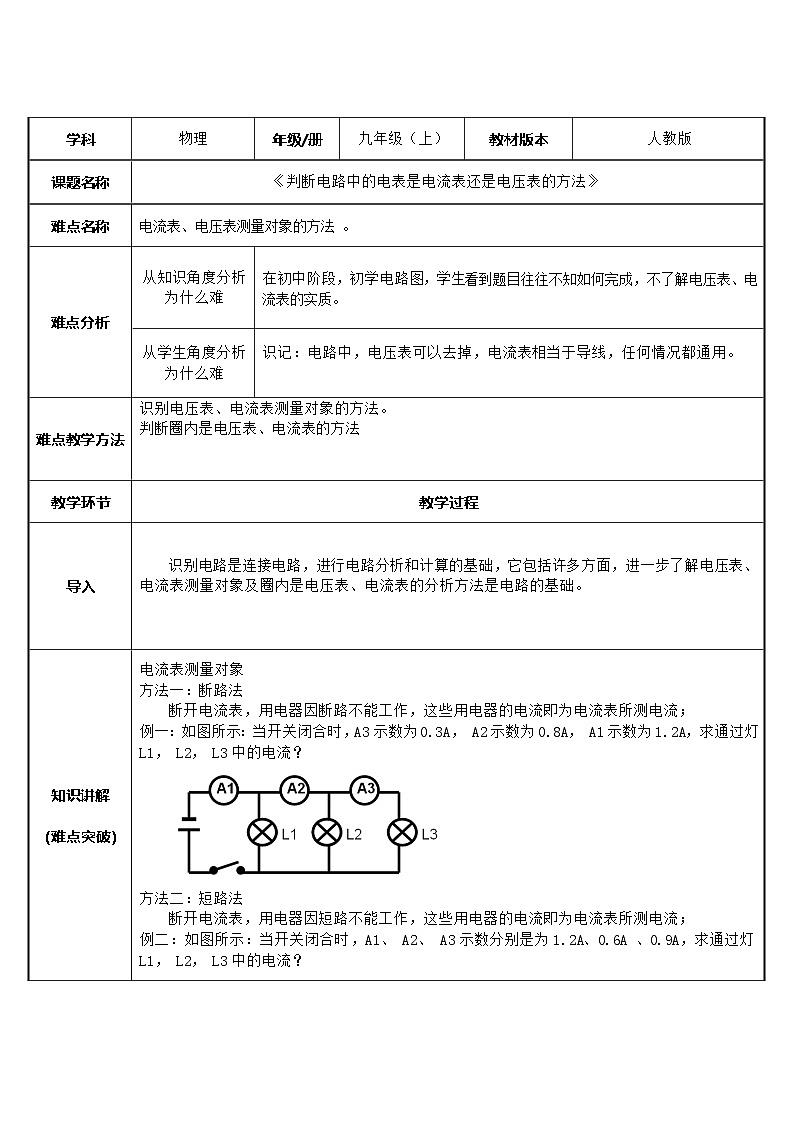

学科物理年级/册九年级（上）教材版本人教版课题名称《判断电路中的电表是电流表还是电压表的方法》难点名称电流表、电压表测量对象的方法 。 难点分析从知识角度分析为什么难在初中阶段，初学电路图，学生看到题目往往不知如何完成，不了解电压表、电流表的实质。从学生角度分析为什么难识记：电路中，电压表可以去掉，电流表相当于导线，任何情况都通用。难点教学方法识别电压表、电流表测量对象的方法。判断圈内是电压表、电流表的方法教学环节教学过程导入 识别电路是连接电路，进行电路分析和计算的基础，它包括许多方面，进一步了解电压表、电流表测量对象及圈内是电压表、电流表的分析方法是电路的基础。 知识讲解（难点突破）电流表测量对象方法一：断路法 断开电流表，用电器因断路不能工作，这些用电器的电流即为电流表所测电流；例一：如图所示：当开关闭合时，A3示数为0.3A， A2示数为0.8A， A1示数为1.2A，求通过灯L1， L2， L3中的电流？ 方法二：短路法 断开电流表，用电器因短路不能工作，这些用电器的电流即为电流表所测电流；例二：如图所示：当开关闭合时，A1、 A2、 A3示数分别是为1.2A、0.6A 、0.9A，求通过灯L1， L2， L3中的电流？ 电压表测量对象方法一：滑移法 即电压表的两个接线柱可以在电路中的导线上自由滑动，直到找到与它直接并联的用电器或电源。例三：如图所示：当开关闭合时，电压表测哪个用电器的电压？ 方法二：画圈法 即从电源正极出发，把电压表串在电路中，没被串进去的用电器即为电压表所测的用电器。例四：如图所示：当开关闭合时，电压表测哪个用电器的电压？ 判断圈内是电压表、电流表的方法：原理：在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路。方法：导线法欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，能使电路出现短路的，则所要判定的那个电表就是电压表，不能使电力出现短路的，则所要判定的那个电表就是电流表。例五：如图所示电路，用电器均正常工作，两电表均有示数，请判定甲、乙各是电流表还是电压表？将甲看做导线：电路中未出现短路，甲为电流表将乙看做导线：电路中灯泡L2短路，乙为电压表例六：如图所示电路，用电器均正常工作，两电表均有示数，请判定甲、乙各是电流表还是电压表？将甲看做导线：电路中未出现短路，甲为电流表将乙看做导线：电路中灯泡L1、 L2短路，乙为电压表课堂练习（难点巩固）1.图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是 ( )A．甲接电压表，乙接电流表 B．甲接电流表，乙接电压表C．甲、乙都接电压表 D．甲、乙都接电流表2.如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。3.如图所示，当开关S闭合后，电压表测出的电压是（ ）A.灯L1两端的电压 B.灯L 2两端的电压C.灯L1和L 2两端的总电压 D.电源两端的电压 4.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为__________，L2两端的电压为__________.5. 在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是( )小结小结:判断电流表的测量对象：方法一：断路法方法二：短路法判断电压表的测量对象：方法一：滑移法方法二：画圈法判断圈内是电压表、电流表的方法：方法：导线法
