1、实物的电路连接
（1）对于串联电路：按电路图，从电源的正极出发，按顺序把电路元件用笔画线代替导线连接起来；
（2）对于并联电路：根据电路图，找到“分节点”和“合节点”，从电源正极出发，按“哪里分就分，哪里合就合”的方法把电路元件连接起来；
（3）应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。
（4）根据电路图连接实物图的方法：
①串联电路 ：连接串联电路实物图较为简单些，只要注意连接时按照某一方向逐个的连接起来就可以了，这里我们通常以电流方向为次序。（在电路中，电源外部的电流方向总是从正极出发，经过各个用电器到达电源的负极）
②并联电路 ：第一步，连接一个电路元件尽可能多的闭合电路，这相当于串联电路的连接，尽可能多的元件连接，减少了后续连接元件的个数，使问题简单些；
第二步，在电路图中找出电流的分、合点，并在实物图中标出相应分、合点，这是致关重要的一步，是你犯错误的根源！
第三步，从分点出发，经过各支路的元件，到达合点，这相当于部分串联电路的连接。

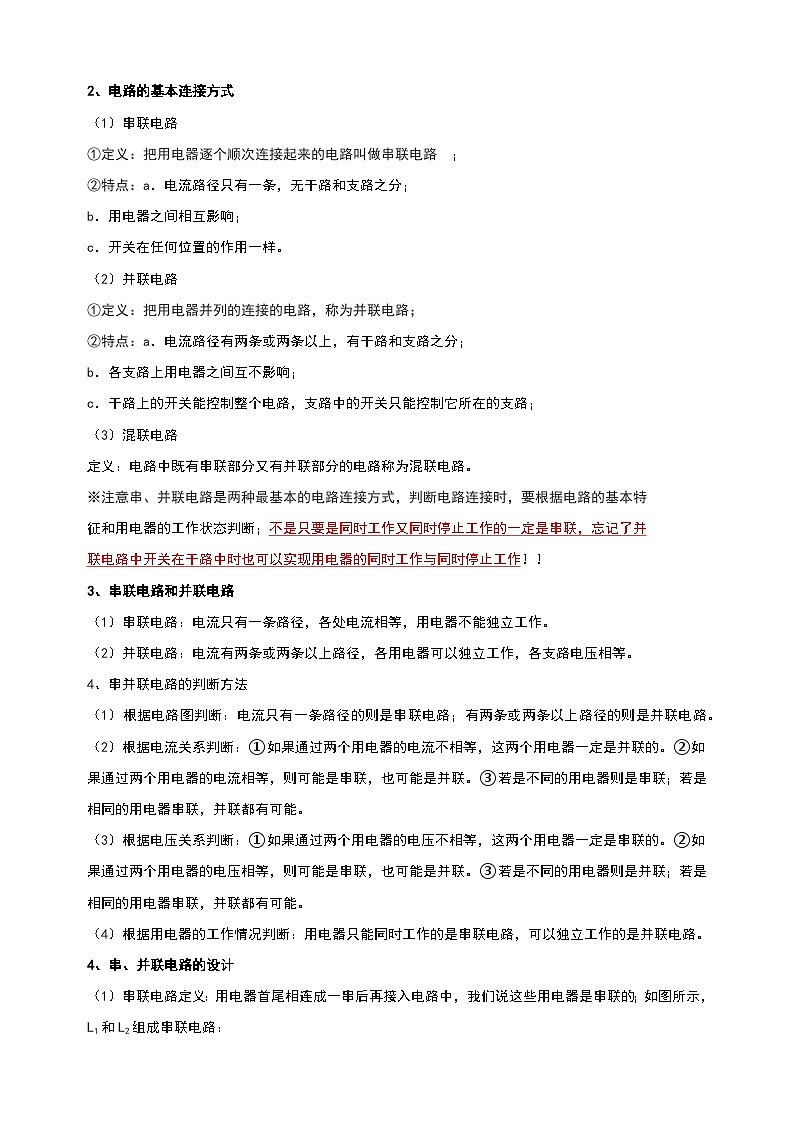

2、电路的基本连接方式
（1）串联电路
①定义：把用电器逐个顺次连接起来的电路叫做串联电路 ；
②特点：a．电流路径只有一条，无干路和支路之分；
b．用电器之间相互影响；
c．开关在任何位置的作用一样。
（2）并联电路
①定义：把用电器并列的连接的电路，称为并联电路；
②特点：a．电流路径有两条或两条以上，有干路和支路之分；
b．各支路上用电器之间互不影响；
c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路；
（3）混联电路
定义：电路中既有串联部分又有并联部分的电路称为混联电路。
※注意串、并联电路是两种最基本的电路连接方式，判断电路连接时，要根据电路的基本特
征和用电器的工作状态判断；不是只要是同时工作又同时停止工作的一定是串联，忘记了并
联电路中开关在干路中时也可以实现用电器的同时工作与同时停止工作！！
3、串联电路和并联电路
（1）串联电路：电流只有一条路径，各处电流相等，用电器不能独立工作。
（2）并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等。
4、串并联电路的判断方法
（1）根据电路图判断：电流只有一条路径的则是串联电路；有两条或两条以上路径的则是并联电路。
（2）根据电流关系判断：①如果通过两个用电器的电流不相等，这两个用电器一定是并联的。②如果通过两个用电器的电流相等，则可能是串联，也可能是并联。③若是不同的用电器则是串联；若是相同的用电器串联，并联都有可能。
（3）根据电压关系判断：①如果通过两个用电器的电压不相等，这两个用电器一定是串联的。②如果通过两个用电器的电压相等，则可能是串联，也可能是并联。③若是不同的用电器则是并联；若是相同的用电器串联，并联都有可能。
（4）根据用电器的工作情况判断：用电器只能同时工作的是串联电路，可以独立工作的是并联电路。
4、串、并联电路的设计

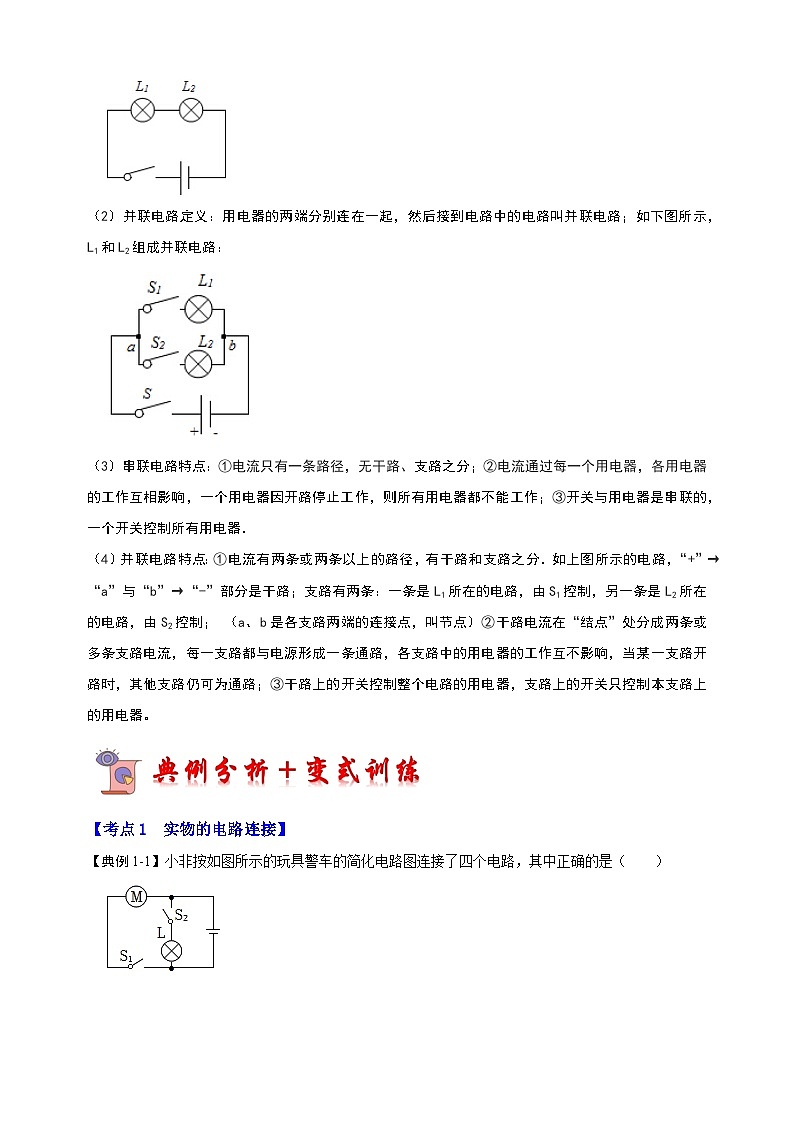

（1）串联电路定义：用电器首尾相连成一串后再接入电路中，我们说这些用电器是串联的；如图所示，L1和L2组成串联电路：
（2）并联电路定义：用电器的两端分别连在一起，然后接到电路中的电路叫并联电路；如下图所示，L1和L2组成并联电路：
（3）串联电路特点：①电流只有一条路径，无干路、支路之分；②电流通过每一个用电器，各用电器的工作互相影响，一个用电器因开路停止工作，则所有用电器都不能工作；③开关与用电器是串联的，一个开关控制所有用电器．
（4）并联电路特点：①电流有两条或两条以上的路径，有干路和支路之分．如上图所示的电路，“+”→“a”与“b”→“-”部分是干路；支路有两条：一条是L1所在的电路，由S1控制，另一条是L2所在的电路，由S2控制； （a、b是各支路两端的连接点，叫节点）②干路电流在“结点”处分成两条或多条支路电流，每一支路都与电源形成一条通路，各支路中的用电器的工作互不影响，当某一支路开路时，其他支路仍可为通路；③干路上的开关控制整个电路的用电器，支路上的开关只控制本支路上的用电器。
【考点1 实物的电路连接】
【典例1-1】小非按如图所示的玩具警车的简化电路图连接了四个电路，其中正确的是（ ）
A．B．
C．D．
【典例1-2】小凡连接了如图所示的实物电路。其中，S1的作用控制_______；S2的作用是控制_______。（两个空均选填：“L1”、“L2”或“L1和L2”）
【典例1-3】如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，开关控制整个电路，导线不能交叉。
【变式1-1】下列实物电路中，与电路图对应的是（ ）
A． B． C． D．
【变式1-2】为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验，应该导线a与 （选填“﹣”或“0．6”或“3”）连接，导线b与_______（选填“﹣”或“0．6”或“3”）连接。
【变式1-3】用如图所示的电路测量小灯泡的电阻，其中有一条连线错误，在错误的连线上画“×”并用笔画线代替导线画出正确的连线。
【考点2 电路的基本连接方式】
【典例2-1】如图各电路中闭合开关，两灯都亮且互不影响的是（ ）
A．B．
C．D．
【典例2-2】如图电路中，闭合开关后电路的状态是_______；要使两灯并联，如果将导线a的右端分别接到接线柱A、C、D处，三种方案中可行的有_______种。
【变式2-1】如图示，关于开关的控制作用，下列说法不正确的是（）
A．当S1、S2都闭合时，灯L2、L3发光
B．只闭合S2，灯L1、L3不发光
C．只让灯L3发光，应该只闭合S1
D．当S1、S2都断开时，灯L1、L3发光
【变式2-2】（多选）实验小组的同学连接了如图所示的四个电路来探究开关的控制作用，当开关都闭合后，只有一盏灯能发光的电路是（ ）
A．B．
C．D．
【变式2-3】如图所示，当开关S1、S2断开时，灯_______亮；如果将开关S1、S2闭合，则_______并联。
【考点3 串联电路和并联电路的辨别】
【典例3-1】为照亮城市夜空，营造五彩斑斓，赏心悦目氛围，大小河街用彩色灯光来勾勒轮廓；路旁的树上挂多串小彩灯，俨然繁星满天，让人惊喜流连。关于这两种情形下每个彩灯之间的连接方式说法正确的是（ ）
A．都是串联
B．都是并联
C．大小河街彩灯用并联，树上彩灯用串联
D．大小河街彩灯用并联，树上每串小彩灯之间也用并联
【典例3-2】许多大商场内都设有手机充电站，多个手机在充电时，可将它们视为_______（选填“电源”或“用电器”），各手机之间的连接方式是_______联。
【变式3-1】如图所示，当开关S闭合后，灯L与电阻R串联的电路图是（ ）
A．B．
C．D．
【变式3-2】（多选）如图为某款电加热器的简化电路图，R1、R2、R3为定值电阻，a、b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。则开关（ ）
A．连接a、b时，R1和R2串联
B．连接c、d时，R1和R3串联
C．从连接a、b旋转至c、d时，通过R1的电流变小
D．从连接a、b旋转至c、d时，通过R1的电流变大
【变式3-3】目前新能源汽车在全球范围内受到了越来越多的关注，众多汽车制造商纷纷加入新能源汽车的研发和生产中。如图是某次北京车展中展出的电动汽车，给汽车蓄电池充电时，蓄电池相当于_______（选填“用电器”或“电源”）；由于汽车各转向灯能独立工作，因此各转向灯之间是_______联的。
【考点4 串、并联电路的设计】
【典例4-1】某物理兴趣小组设计了一个温度自动报警器，它能在温度升高到一定值时通过电铃（阻值不变）发声报警。该报警器内部有一热敏电阻R，其阻值随温度升高而减小，闭合开关S，通过电铃的电流需要达到一定大小时电铃才能发声，温度升高的同时电表示数增大。如图所示的电路图中符合要求的是（ ）
A．B．
C．D．
【典例4-2】交通管理规定“红灯停、绿灯行”，某同学设计了如下电路模拟十字路口的红绿灯控制，此时单刀多掷开关接通位置“1”，允许_______方向的车辆通行。
【典例4-3】图甲是新型风暖浴霸，简化电路如图乙，要求：只闭合S1，开启冷风模式，再闭合S2，进入风暖模式，仅闭合S2加热电阻R不工作，请将电路图补充完整。
​
【变式4-1】某学校有两栋教学楼，每栋教学楼各有一个开关，一个电铃。闭合任何一个开关，两个电铃都响，且其中一个电铃坏时，另一个能正常工作。图中的电路符合要求的是（ ）
A．B．
C．D．
【变式4-2】如图是一种停车位是否被占用的模拟提醒电路，虚线框内元件一个是灯泡，一个是定值电阻。设计要求无论开关是否闭合，灯都发光，则_______（选填“a”或“b”）是灯泡。当车位未被占用时，开关S断开；当车位被占用时，开关S闭合，元件a被_______，此时灯泡_______（选填“变亮”或“变暗”）。
【变式4-3】根据世界卫生组织的事故调查显示，酒后上路开车已经是造成交通事故中死亡的主要原因。交警部门对酒驾醉驾行为“零容忍”。酒精气体传感Rx的阻值随酒精气体浓度的增大而减小，R0为定值电阻（起保护电路的作用），酒精浓度的大小由电流表示数来显示。根据以上情景，请在虚线框甲图中画出电路图；Rx如乙图所示。
​
一、选择题。
1．下列实物图与电路图对应的是（ ）
A．B．
C．D．
2．如图所示的电路图，下列说法正确的是（ ）
A．只闭合S1、S3时，灯L1和L2串联
B．只闭合S2两灯并联
C．3个开关同时闭合会发生短路
D．同时闭合S2和S3，断开S1时，灯泡L2发光
3．如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（ ）
A．若a与b，c与d连接，则只有L1发光
B．若a与b，b与d连接，则只有L2发光
C．若a与b，b与c连接，则L1、L2并联
D．若a与b，b与d连接，则L1、L2串联
4．笑笑利用业余时间经常帮妈妈做饭，她发现了厨房中有许多有趣的物理知识。下列说法正确的是（ ）
A．电饭煲煮饭时，与电冰箱是串联的
B．用筷子夹食物时，筷子是一个省力杠杆
C．炒菜时主要是通过做功方式增大了菜的内能
D．炸食物时，能炸成金黄色是因为油的沸点高
5．如图所示的电路中，开关S闭合后，三个灯为并联关系的是（ ）
A．B．
C．D．
6．为了节约电能，小聪利用“声控开关”（有声音时自动闭合，无声音时自动断开）和“光控开关”（天黑时自动闭合，天亮时自动断开），设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。下列电路图符合要求的是（ ）
A．B．
C．D．
7．（多选）在如图所示的电路中，当开关S1、S2断开或闭合时，下列关于三灯连接的情况中错误的是（ ）
A．S1、S2都断开，L1、L2串联
B．S1、S2都闭合，L1、L2并联
C．S1断开，S2闭合，L1、L2串联
D．S1断开，S2闭合，只有L1能发光
二、填空题。
8．如图电路中，若使L1和L2串联，应闭合开关_______；若使L1和L2并联，应闭合开关______________。
9．汽车是我们生活中常用的交通工具，汽车中的物理知识随处可见，发动机上装有消声器。这是在 减弱噪声；车内的后视镜是一个平面镜，利用光的_______，可以观察车后情况。汽油机车是将 能转化为机械能的机械。夜晚，我们会看到汽车的两个尾灯，只有一盏灯发光，说明两盏尾灯的连接方式是_______联的。车内的调速杆是简单机械中_______的应用。
三、作图题。
10．某个智能生活小区可以通过刷卡或刷脸进入小区大门，刷卡或刷脸成功时，开关S1或S2闭合，此时电动机工作使大门打开。请在图中按要求正确完成电路连接。
11．如图甲是小丽同学进行探究实验的电路图，请你用笔画线表示导线，连接乙图实物电路图。（已知通过两灯泡的电流分别为0．3A和0．4A）
12．“弘扬美德，敬老爱老”，请设计一款有“加热”和“保温”两挡的老人用加热坐垫，要求使用“加热”挡时功率为各种方案中最大的。现有器材：电源、两个加热电阻、两个开关和若干导线。在虚线框内画出你设计的电路图。
13．如图甲是把电池和玩具电风扇连接起来的电路图，请在图乙中用笔画表示导线连接相应的电路。
14．如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：
①电压表测小灯泡两端电压；
②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变暗。
参考答案
【考点1 实物的电路连接】
【典例1-1】B
【分析】电路图中，灯与电动机并联；开关与控制的电路串联，S2只控制灯，S1只控制电动机，逐一分析每个实物图，找出符合题意的选项。
【解答】解：电路图中，灯与电动机并联，S2只控制灯，S1只控制电动机，
A选项中，S2控制电动机，S1控制整个电路，A不符合题意；
B选项中，灯与电动机并联，S2只控制灯，S1控制电动机，B符合题意；
C选项中，S2控制电动机，S1控制L，C不符合题意；
D选项中，灯与电动机串联，D不符合题意。
故选：B。
【典例1-2】L1和L2；L2
【分析】根据电路的连接方式分析两个开关的作用。
【解答】解：根据实物图可知，电流的路径有两条，该电路为并联电路；开关S1在干路中，控制L1和L2；S2与L2在一条支路中，S2控制L2。
故答案为：L1和L2；L2。
【典例1-3】
【分析】用电器并列连接的电路叫并联电路，并联电路中干路开关控制整个电路。
【解答】解：由题知，两个灯泡并联，开关在干路上控制整个电路，电流从电源正极流出，经开关后分成两支，分别通过两个灯泡后汇合，回到电源负极，实物图连接如图所示：
。
【变式1-1】B
【分析】先分析电路图中用电器之间的连接方式以及开关的作用，据此确定各个选项实物电路连接的正误。
【解答】解：根据电路图可知，两灯泡并联，开关S1在干路上，控制整个电路；开关S2在L2支路上。
A、图中两灯泡并联，开关S2在干路上，开关S1在L1支路上，故A错误；
B、图中两灯泡并联，开关S1在干路上，开关S2在L2支路上，故B正确；
C、图中两灯泡并联，开关S1、S2都在L2支路上，故C错误；
D、图中两灯泡并联，开关S1在L1支路上，开关S2在L2支路上，故D错误。
故选：B。
【变式1-2】﹣；3
【分析】电流表应串联接入电路中，根据电路的连接方式分析实物图的连接方式。
【解答】解：根据图1可知，该电路为并联电路，电流表测量通过灯泡L1的电流，所以电流表应该与灯泡L1串联接在一条支路中，则导线a与“﹣”连接，导线b与“3”连接。
故答案为：﹣；3。
【变式1-3】【分析】用电压表测量用电器两端的电压时，电压表应该与用电器并联接入电路中，据此分析。
【解答】解：根据实物图可知，灯泡与滑动变阻器并联，电压表串联接入了电路；电压表测量小灯泡的电阻时，电压表应该与灯泡并联，所以灯泡右侧的接线是错误的，改正方法如下所示：
【考点2 电路的基本连接方式】
【典例2-1】C
【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响。
【解答】解：A、由图知，闭合开关时电流只有一条路径，电流依次流过L1、L2和开关S，属串联电路，两灯都亮且互相影响，故A不符合题意；
B、闭合开关时电流只有一条路径，是L1的简单的电路，L2短路不亮，故B不符合题意；
C、闭合开关时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，两灯都亮且互不影响，故C符合题意；
D、闭合开关时电流会不经用电器直接从电源正极流向负极，属电源短路，两灯都不亮，故D不合题意。
故选：C。
【典例2-2】短路；2。
【分析】（1）电路的三种状态：通路、开路（断路）、短路。电源短路是指用导线将电源两极直接连接起来的电路。
（2）并联电路中各用电器并列连接在电路的两端，电流有多条流通路径。
【解答】解：如图所示的电路中，闭合开关，电流直接沿导线流回电源的负极，会造成电源短路，会损坏电源；
要使电路中两灯并联，电流应分别流入两个灯泡，可以将a导线的右端从B位置改接到C位置，也可以将a导线的右端从B位置改接到A位置，故可行的方案有2种。
故答案为：短路；2。
【变式2-1】B
【分析】开关与所控制的电灯应串联，若开关在并联电路中的干路上则控制的整个并联电路上的电灯。
【解答】解：A、当S1、S2都闭合时，L1被开关S1短路，L2、L3并联，灯L2、L3发光；故A正确；
B、只闭合S2，L2、L3并联后与L1串联，三灯都发光；故B错误；
C、只让灯L3发光，则与L2串联的S2要断开，开关S1闭合后会将L1短路，所以应该只闭合S1；故C正确；
D、当S1、S2都断开时，L1、L3串联，灯L1、L3发光，故D正确。
故选：B。
【变式2-2】BC
【分析】（1）开关与其控制的灯泡串联接入电路；
（2）串联电路互相影响，并联电路互不影响；
（3）根据电路的三种状态：通路、开路、短路分析。
【解答】解：A、两灯泡并联接入电路，开关可控制两个灯泡，两个开关同时闭合，两个灯泡都亮，故A错误；
B、开关都闭合，两灯泡串联接入电路，开关闭合，左上边灯泡短路，右下面灯泡亮，故B正确；
C、当开关都闭合后，左上边灯泡短路，右下面灯泡亮，故C正确；
D、两灯泡并联接入电路，开关可控制两个灯泡，两个开关同时闭合，两个灯泡都亮，故D错误。
故选：BC。
【变式2-3】L1、L2；L1、L3。
【分析】当电路为通路时，灯泡才能发光；电路的基本连接方式有两种，即串联和并联；根据题中开关的状态，结合电流的流向可判断电路的连接情况。
【解答】解：由图可知，当开关S1、S2断开时，L3支路断路，电流只有一条路径，依次流过灯L1、L2，此时它们串联，故灯L1、L2亮；
当开关S1、S2闭合时，灯L2被短路，电流有两条路径，分别流过灯L1、L3，故灯L1、L3并联。
故答案为：L1、L2；L1、L3。
【考点3 串联电路和并联电路的辨别】
【典例3-1】D
【分析】串联电路中的各元件相互影响，任何元件出现问题，整个电路都不能工作；而并联电路中的各元件互不影响，如果有元件损坏，其它的能够正常工作。
【解答】解：大小河街成千只灯泡数量很大，个别灯泡出现问题是不可避免的，因此要使它们互不影响，需要将它们并联在一起；
路旁的树上挂多串小彩灯，每串彩灯内的灯都是串联，但每串小彩灯之间均是并联。
故选：D。
【典例3-2】用电器；并。
【分析】（1）手机在充电过程中，消耗电能，将电能转化为化学能，是用电器；
（2）串联电路电流的路径只有一条，各用电器相互影响；并联电路的电流的路径有多条，各用电器互不影响。
【解答】解：手机在充电时，消耗电能，将电能转化为化学能，相当于电路中的用电器；
多个手机在充电时，互不影响，所以在电路中的连接方式为并联。
故答案为：用电器；并。
【变式3-1】A
【分析】闭合开关后，电流只有一条通路的属于串联电路，分析各个选项即可得出正确选项。
【解答】解：A、闭合开关，电流只有一个通路依次通过灯泡和电阻，属于串联，故A正确；
B、闭合开关，灯泡L被短路，电流只通过电阻，故B错误；
CD、闭合开关，电流同时通过灯泡和电阻，有两个支路，属于并联，故CD错误。
故选：A。
【变式3-2】AD
【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响。
【解答】解：A、连接a、b时，R1和R2串联，故A正确；
B、连接c、d时，R1和R3并联，故B错误；
CD、连接a、b时，R1和R2串联，通过R1的电流I＝，连接c、d时，R1和R3并联，通过R1的电流I′＝，从连接a、b旋转至c、d时，通过R1的电流变大，故C错误，D正确。
故选：AD。
【变式3-3】用电器；并。
【分析】电池供电时是电源，充电时则为用电器；
串联电路中各用电器互相影响，并联电路中各用电器互不影响。
【解答】解：给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；
汽车各转向灯能独立工作，互不影响，因此转向灯是并联的。
故答案为：用电器；并。
【考点4 串、并联电路的设计】
【典例4-1】B
【分析】热敏电阻R的阻值随温度的升高而减小，电流需要达到一定大小时电铃才能发声，据此分析R与电铃的连接方式和电表的接法。
【解答】解：当温度升高时，R的阻值减小，且通过电铃的电流增大，由于并联电路各支路互不影响，且各支路两端的电压等于电源电压，而串联电路中各处电流相等，所以R与电铃应串联在电路；R的阻值变小，根据串联电路的分压规律可知，R分担的电压变小，根据串联电路的电压规律可知，电铃两端的电压变大；若电压表接入电路中，则电压表应该与电铃并联；若电流表接入电路中，则电流表串联接入电路中，综上所述，B正确。
故选：B。
【典例4-2】南北。
【分析】分析电流的流向，凡是有电流通过的灯泡都会发光。
【解答】解：当单刀多掷开关接通位置“1”时，东西方向两盏红灯亮，南北方向的绿灯亮，因此是允许南北方向的车辆通行；
故答案为：南北。
【典例4-3】【分析】根据题意分析电动机和加热电阻的连接方式、两个开关的连接方式，然后连接电路图。
【解答】解：根据题意可知，只闭合S1，开启冷风模式，再闭合S2，进入风暖模式，这说明电动机和R工作时互不影响，是并联的；仅闭合S2加热电阻R不工作，这说明开关S1在干路中，开关S2在R的支路中，如图所示：
【变式4-1】D
【分析】根据题意分析两个开关的连接方式、两个电铃的连接方式，然后选出正确的电路图。
【解答】解：根据题意可知，要求闭合任何一个开关，两个电铃都响，因此两个开关是并联的；其中一个电铃坏时，另一个能正常工作，则两个电铃是并联的，所以该电路是两个开关并联，两个电铃并联，然后开关和电铃串联，故D正确。
故选：D。
【变式4-2】b；短路；变亮
【分析】图中开关S与a处元件并联，根据无论开关是否闭合，灯都发光分析a、b处的元件；比较开关S断开和闭合情况下灯泡的实际功率变化，从而判断灯泡的亮度变化。
【解答】解：由图知，S断开时，a、b处的元件串联在电路中，S闭合时，a处的元件短路，电路为b元件的简单电路。根据设计要求无论开关是否闭合，灯都发光可知，a处是定值电阻，b处灯泡；
开关闭合后，只有b处灯泡连入电路中，由串联电路特点和欧姆定律知，通过灯泡的电流和其两端电压增大，由P＝UI知，灯泡的实际功率变大，所以灯泡变亮。
故答案为：b；短路；变亮。
【变式4-3】【分析】根据题意分析电路的连接方式、电流表的连接方式，然后画出电路图。
【解答】解：根据题意可知，酒精气体传感Rx的阻值随酒精气体浓度的增大而减小，R0为定值电阻；当酒精气体浓度增大时，Rx的阻值变小，由于酒精浓度的大小由电流表示数来显示，所以电流表示数变大，由此可知，R0、Rx串接入电路中，如图所示：
1．B
【分析】根据电路图分析电路的连接情况，再选择对应的电路图。
【解答】解：由电路图知，两灯并联，开关S1在干路上，S2在L2支路上。
AD、图中两灯并联，S1在L1支路上，S2在L2支路上，与电路图不对应，故AD错误；
B、图中两灯并联，开关S1在干路上，S2在L2支路上，与电路图对应，故B正确；
C、图中两灯并联，两个开关都在L2支路上，与电路图不对应，故C错误。故选：B。
2．C
【分析】（1）把几个用电器首尾相接，连入电路就是串联，在串联电路中电流只有一条路径。
（2）把几个用电器首首相接，尾尾相接，再连入电路，就是并联，并联电路中电流有两条或两条以上的路径。
【解答】解：A．根据电路图可知，闭合S1、S3时，电流从电源正极流出后分成两支，一支通过S1、L2，另一支通过L1，两支电流汇合后通过S3回到电源负极，所以L1、L2并联，故A错误；
B．根据电路图可知，闭合S2时，电流从电源正极流出后依次通过L1、L2、S2回到电源负极，此时L1、L2串联，故B错误；
C．根据电路图可知，同时闭合S1、S2、S3，电流不经过用电器直接将电源的两极连接，就会出现短路现象，故C正确；
D．根据电路图可知，同时闭合S2和S3，断开S1时，灯泡L2被短路，不发光，灯泡L1发光，故D错误。故选：C。
3．A
【分析】根据电路的状态和串联、并联的概念进行回答。把几个用电器首尾相接，连入电路就是串联。把几个用电器首首相接，尾尾相接，再连入电路，就是并联。电流不经过用电器，直接将电源连接起来，是短路。
【解答】解：A、若a与b，c与d连接，由于c与d的连接将灯泡L2短路，则只有L1发光，故A正确；
BD、若a与b，b与d 连接，由于b与d 的连接电流不经过用电器，引起电源短路，故灯泡都不发光，故BD错误。
C、若a与b，b与c 连接，由于b与c连接将灯泡L1短路，则只有L2发光，故C错误。
故选：A。
4．D
【分析】（1）家庭中的电灯、电风扇、电冰箱、电视机、电饭煲等用电器都是并联并联在电路中的；
（2）根据生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
（3）改变物体内能的方式有两种：做功和热传递。
（4）不同液体的沸点一般不同。
【解答】解：A．电饭煲煮饭时，与电冰箱互不影响，是并联的，故A错误；
B．用筷子夹食物时，动力臂小于阻力臂，属于费力杠杆，故B错误；
C．炒菜是通过热传递的方式改变物体内能的，故C错误；
D．油的沸点高于水的沸点，炸食物时，能炸成金黄色是因为油的沸点高，故D正确。故选：D。
5．B
【分析】在串联电路中电流只与一条路径，各用电器之间首尾相接；在并联电路中电流有多条流通路径，各个用电器之间并列连接。
【解答】解：由图可知，闭合开关S后，
A、电路中电流从电源正极经过开关S后分别流经灯泡L2与L3，再流过灯泡L1最后流回电源负极，三个灯为混联，故A不符合题意；
B、电路中电流从电源正极经过开关S后分别流经灯泡L1、L2和L3，最后流回电源负极，三个灯为并联，故B符合题意；
C、电路中电流从电源正极经过开关S后分别流经灯泡L1与L2，再流过灯泡L3最后流回电源负极，三个灯为混联，故C不符合题意；
D、电路中电流从电源正极依次流经灯泡L3、L2、L1再经过开关S后最后流回电源负极，三个灯为串联，故D不符合题意。故选：B。
6．A
【分析】先确定“光控开关”、“声控开关”的连接方式，而这两个开关与灯串联，且开关接在火线与灯之间。
【解答】解：只有当“光控开关”、“声控开关”都闭合了灯才能亮，两个开关串联，并且两个开关要接在火线与灯之间，故A正确。故选：A。
7．AC
【分析】（1）电路连接好后，闭合开关，处处相通的电路叫做通路；当用电器中有电流通过时，用电器才能够工作。
（2）各电路元件首尾顺次连接的连接方式是串联；各电路元件首首相连、尾尾相连的连接方式是并联。
【解答】解：A．当S1、S2都断开时，L1与L3首尾顺次连接即为串联，故A错误；
B．当S1 S2都闭合时，L1与L2首首相连、尾尾相连即为并联，故B正确；
CD．当S1断开、S2闭合时，电路为L1的简单电路，所以只有L1能发光，故C错误、D正确。
故选：AC。
8．S2；S1、S3
【分析】串联是指用电器依次连接的电路；并联是指用电器并排连接的电路。
【解答】解：如图电路中，若使L1和L2串联，则电流的路径只有一条，电流要分别经过L1和L2，应闭合开关S2；
若使L1和L2并联，则电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3。
故答案为：S2；S1、S3。
9．声源处；反射；内；并；杠杆。
【分析】（1）防治噪声的途径包括在声源处减弱、在传播中减弱、在人耳处减弱；
（2）平面镜的作用：成像或改变光路；
（3）热机是通过燃料燃烧获取内能并转化为机械能的装置；
（4）串联电路中各用电器之间相互影响，并联电路中各用电器之间互不影响，串联电路需要一个开关就能控制整个电路，并联电路干路开关控制整个电路，支路开关控制各自的支路；
（5）根据车内的调速杆工作过程，结合杠杆的定义分析回答。
【解答】解：（1）发动机上装有消声器是在声源处减弱噪声；
（2）车内的后视镜是一个平面镜，利用光的反射，可以观察车后情况；
（3）汽油机车是将内能转化为机械能的机械；
（4）汽车的两个尾灯，只有一盏灯发光，两个灯互不影响，说明两盏尾灯的连接方式是并联；
（5）车内的调速杆是简单机械中杠杆的应用。
故答案为：声源处；反射；内；并；杠杆。
10．【分析】根据题意刷卡和刷脸两种识别方式都可以使得电动机工作，据此确定两开关的连接方式，开关控制电动机时，应与电动机串联。
【解答】解：门禁系统有刷卡和刷脸两种识别方式，若刷卡看作自动开关S1，刷脸看作手动开关S2，刷卡和刷脸两种识别方式都可以使得电动机工作，两开关并联后再与电动机串联；在家庭电路中，开关接在火线与用电器之间，如图所示：
。
11．【分析】分析甲图电路的连接及电流表测量的电流，由并联电路电流的规律可知干路电流大小，确定电流表选用大量程接在干路上，根据甲图连接实物图。
【解答】解：根据甲图可知，两灯并联，电流表测干路的电流，由并联电路电流的规律，干路电流为：
I＝0．4A+0．3A＝0．7A；
故电流表选用大量程接在干路上，根据甲图连接实物图，如下所示：
12．
或
【分析】由P＝UI＝可知，当电源电压一定时，电路电阻越大，功率越小，根据串并联电路电阻规律，通过开关的转换实现两种不同阻值的电路。
【解答】解：
方法一：由P＝UI＝可知，当电源电压一定时，电路电阻越大，功率越小，因此可以将两个加热电阻串联，在其中的一个加热电阻两端并联一只开关，如图所示：
；
方法二：由P＝UI＝可知，当电源电压一定时，电路电阻越大，功率越小，因此可以将两个加热电阻并联，将其中的一个加热电阻与一只开关串联，如图所示：
。
13．见试题解答内容
【分析】由电路图可知，电路为电风扇的简单电路，根据电流流向法依次串联即可。
【解答】解：从电源的正极出发，依次串联开关、电风扇回到电源的负极即可，如下图所示：
14．见试题解答内容
【分析】分析清楚电路结构，明确各电路元件的连接方式，根据串联电路特点，按题目要求确定滑动变阻器的接法，然后完成电路图连接。
【解答】解：闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变暗，说明滑动变阻器接入电路的阻值变大，故将b接线柱与灯泡的右接线柱相连；
已知电源电压为3V，因此将电压表3V的接线柱与灯泡的右接线柱相连，如下图所示：
