1、变阻器
（1）认电变阻器
①定义：阻值可以变化的电阻器叫变阻器；
②分类：滑动变阻器、电阻箱（旋钮式和插块式）；
（1）滑动变阻器
①原理：通过改变连入电路中电阻线的长度来改变电阻（注意“连入电路中的”）
②构造：瓷筒、电阻线、支架、接线柱、金属杆、滑片；
③元件符号：
④结构示意图：
⑤接线规则：一上一下；
⑥铭牌的理解：例20Ω1A，表示此滑动变阻器的最大阻值是20Ω，允许通过的最大电流是1A；

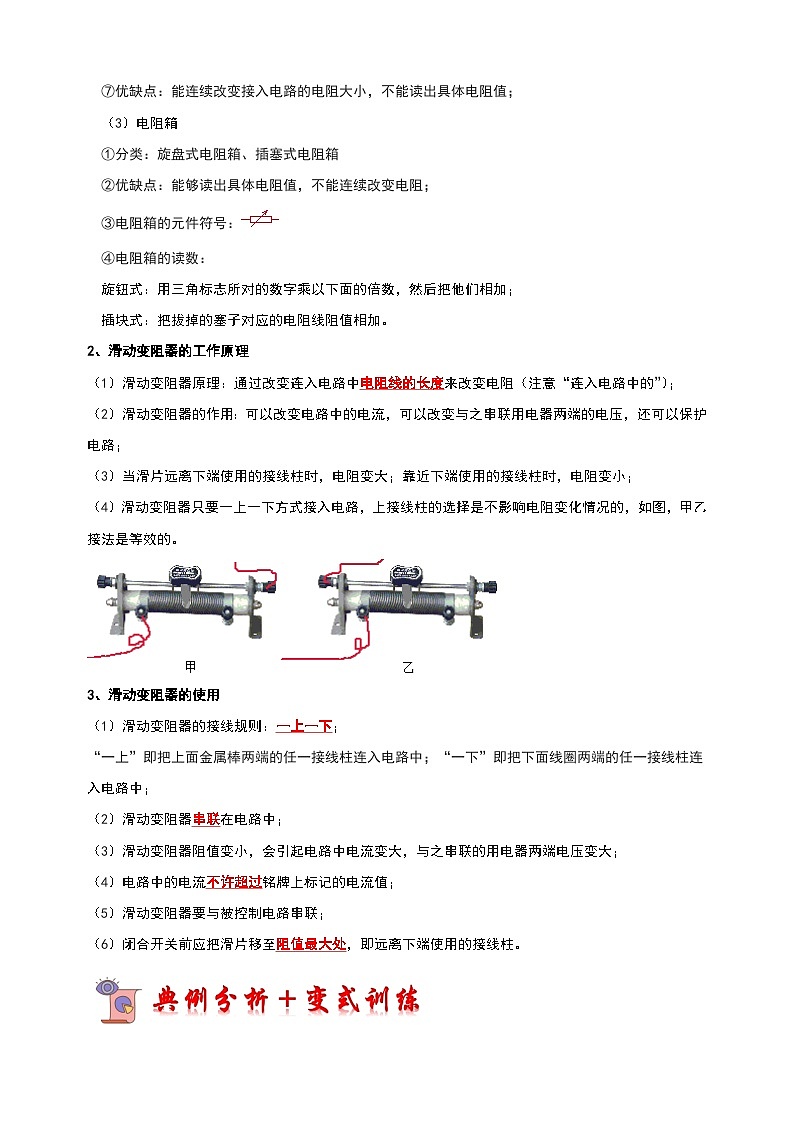

⑦优缺点：能连续改变接入电路的电阻大小，不能读出具体电阻值；
（3）电阻箱
①分类：旋盘式电阻箱、插塞式电阻箱
②优缺点：能够读出具体电阻值，不能连续改变电阻；
③电阻箱的元件符号：
④电阻箱的读数：
旋钮式：用三角标志所对的数字乘以下面的倍数，然后把他们相加；
插块式：把拔掉的塞子对应的电阻线阻值相加。
2、滑动变阻器的工作原理
（1）滑动变阻器原理：通过改变连入电路中电阻线的长度来改变电阻（注意“连入电路中的”）；
（2）滑动变阻器的作用：可以改变电路中的电流，可以改变与之串联用电器两端的电压，还可以保护电路；
（3）当滑片远离下端使用的接线柱时，电阻变大；靠近下端使用的接线柱时，电阻变小；
（4）滑动变阻器只要一上一下方式接入电路，上接线柱的选择是不影响电阻变化情况的，如图，甲乙接法是等效的。
3、滑动变阻器的使用
（1）滑动变阻器的接线规则：一上一下；
“一上”即把上面金属棒两端的任一接线柱连入电路中；“一下”即把下面线圈两端的任一接线柱连入电路中；
（2）滑动变阻器串联在电路中；
（3）滑动变阻器阻值变小，会引起电路中电流变大，与之串联的用电器两端电压变大；
（4）电路中的电流不许超过铭牌上标记的电流值；
（5）滑动变阻器要与被控制电路串联；
（6）闭合开关前应把滑片移至阻值最大处，即远离下端使用的接线柱。
【考点1 变阻器】
【典例1-1】电动自行车给人们的出行带来了便利，电动自行车的设计和应用涉及到了很多物理学知识，以下对电动自行车的分析正确的是（ ）
A．匀速转弯时受到平衡力作用B．调速把手相当于一个变阻器
C．蓄电池在充电过程中把电能转化为机械能D．用橡胶作轮胎是因为橡胶的密度小
【典例1-2】如图所示的电阻箱，此时它的读数是_______Ω，它能提供的最大电阻是_______MΩ。
【变式1-1】如图（a）是某型号旋钮式电阻箱的外形和内部结构，它由九个1000Ω、九个100Ω、九个10Ω和九个1Ω的电阻组成，它箱面上的四个旋钮对应的倍率分别是×1000、×100、×10、×1，使用时将两个接线柱A、B接入电路中，只要调节这四个旋钮，便可以得到0～9999Ω范围内的任何整数电阻值，如图（b）所示，AB之间的总电阻为（ ）
A．1936ΩB．8136ΩC．1963ΩD．8163Ω
【变式1-2】如图甲所示是插入式电阻箱的结构示意图，它的最大阻值
_______Ω，A、B两个接线柱之间的电阻值是_______Ω，图乙是电阻箱，此时接入电路的阻值读数是_______Ω。
【变式1-3】如图甲是插入式电阻箱的结构示意图。
（1）它的最大电阻值是多少？
（2）图中A、B两个接线柱之间的电阻值是多少？
（3）乙图中电阻箱的示数是多少？它与滑动变阻器相比，最大好处是_________________________。
（4）分析电路时，电路中导线的长度变化不会引起电路阻值的变化。在图丙所示的电路中，已知R1＝R2＝R3＝2Ω，则AB间的阻值是多少？
【考点2 滑动变阻器的工作原理】
【典例2-1】如图所示，转动调光灯的旋钮，滑片在弧形电阻上滑动，即可调节灯泡亮度，此过程是改变接入电阻的（ ）
A．温度B．横截面积C．材料D．长度
【典例2-2】滑动变阻器是通过改变接入电路中电阻丝的_______来改变电阻的；如图2电阻箱的读数是_______Ω。
【变式2-1】滑动变阻器的电阻能改变，是由于改变了（ ）
A．电阻线的长度B．电阻线的横截面积
C．电阻线的材料D．电阻线的密度
【变式2-2】（多选）下列说法正确的是（ ）
A．电压表可以直接接在电源两端，测电源两端的电压
B．开关断开，灯泡L1和L2同时熄灭，则L1和L2一定是串联的
C．滑动变阻器是通过改变接入电路中电阻丝长度改变电阻的
D．导体的电阻与它两端的电压成正比，与通过它的电流成反比
【变式2-3】变阻器是通过改变接入电路中电阻线的_______来改变电阻的。滑动变阻器的铭牌上标有“20Ω 2A”。“2A”的意思是__________________________________________。
【考点3 滑动变阻器的使用】
【典例3-1】（电位器实质是一种变阻器，图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（ ）
A．变大 B．变小 C．不变 D．先变大后变小
【典例3-2】滑动变阻器是电学里常用的实验器材。
（1）滑动变阻器是通过改变接入电路导线的_______（选填“长度”“横截面积”或“材料”）来改变电阻的；
（2）如图甲所示的电路，闭合开关，电流表的示数如图乙所示为_______A，移动滑片P，观察电流表指针，看到的现象是_______。
【变式3-1】小明用如图所示电路测量小灯泡的灯丝电阻，闭合开关后灯泡较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是（ ）
A．滑动变阻器断路B．滑动变阻器短路
C．同时接了滑动变阻器的上面两个接线柱D．同时接了滑动变阻器的下面两个接线柱
【变式3-2】（多选）小明同学在学习使用滑动变阻器改变灯泡亮度的实验中，连接了如图所示的电路。下列分析正确的是（ ）
A．若将A、B端连入电路中相当于一根导线，移动滑片时灯泡亮度不变
B．若将A、C端接进电路，接入电路中的是PA段，向D端移动滑片P，电阻大
C．若将B、C端连入电路中，接入电路中的是PB段，闭合开关前，滑片P应移动到D端
D．若将B、D端连入电路中，接入电路中的是PB段，闭合开关滑开P向左移，灯泡变暗
【变式3-3】如图甲是亮度可调台灯，电位器是调节其亮度的装置。电位器实际是滑动变阻器，如图乙是电位器的结构示意图，把电位器与灯串联来调节灯的亮暗，如果想要顺时针旋转旋钮时，灯的亮度变亮，应将_______（选填“a和b”“b和c”或“a和c”）两接线柱接入电路，这是通过改变电阻丝接入电路中的_______来改变电阻。
一、选择题。
1．下列说法及读数错误的是（ ）
A．甲图的读数是6mAB．乙图的读数是﹣3℃
C．丙图的铜片是负极，电压是0．06VD．丁图的读数是836Ω
2．如图所示，将一根铅笔芯接入电路中，固定一端的夹子，移动另一端的夹子，观察小灯泡的亮度。下列说法正确的是（ ）
A．通过铅笔芯的电流比通过小灯泡的电流大
B．接入电路的铅笔芯长度越长，小灯泡越亮
C．本实验可以说明电阻的大小与材料的种类有关
D．实验中改变接入电路中电阻大小的方法与滑动变阻器的原理是相同的
3．滑动变阻器实现变阻是利用了改变接入电路中电阻线的（ ）
A．材料B．长度C．粗细D．温度
4．下列各电路图中当开关闭合后，能利用滑动变阻器改变灯泡的亮度，直至完全熄灭，又不会造成事故的电路是（ ）
A．B．
C．D．
5．如图所示，当滑动变阻器的滑片向右移动时，变阻器连入电路的阻值变小的是（ ）
A．B．
C．D．
6．如图所示的电路中，电源为三节新干电池，滑动变阻器铭牌上的数字不清晰，滑片位于B端，闭合开关，发现灯泡不发光，电流表几乎没有示数，下列操作正确的是（ ）
A．若电压表明显偏转，应立即断开开关，更换电池
B．若电压表明显偏转，应立即断开开关，更换电流表
C．若电压表偏转不明显，应立即断开开关，更换新滑动变阻器
D．若电压表偏转不明显，应先移动滑片，观察两表是否偏转
7．（2022秋•凤凰县期末）如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是（ ）
A．A和BB．A和CC．C和DD．B和D
二、填空题。
8．（1）图1中电压表所选的量程是_______，读数是_______V，图2中电阻箱的读数是_______Ω。
（2）电源电压为6V，闭合开关后灯泡L1和L2都能正常发光，此时两只电流表的指在如图3所示相同的位置，则通过灯泡L1的电流是_______A，通过灯泡L2的电流是_______A，灯泡L2两端的电压是_______V。
9．滑动变阻器的工作原理是，靠改变连入电路电阻丝的_______来改变连入电路的电阻；并联电路总电阻比任何一个电阻都小的原因是电阻并联相当于增加了电阻的____________________________。
10．旋转式变阻器（如图所示）与滑动变阻器相比，外形不同，但原理都是通过改变接入电路的导体的_______来改变其连入电路的电阻。若图中旋转式变阻器的A、C两接线柱连入电路，则连入电路的弧形电阻片是_______段（选填“AP”、“PB”或“AB”）。
11．如图所示，这是一种调光台灯的内部结构示意图。闭合开关，电位器（滑动变阻器）旋钮带动滑片逆时针转动时，灯泡_______（选填“变亮”、“变暗”或“不变”）。电位器是通过改变电阻丝接入电路中的_______来改变接入电路中的电阻，从而改变灯泡的亮度的。
12．晓理自制了一盏可调节亮度的台灯，部分电路如图所示，灯泡应画在图中_______之间（选填“a、b”或“c、d”）；连好电路后闭合开关，若要使灯泡变暗，应将滑动变阻器的滑动片向_______移动。
三、作图题。
13．如图所示，这是一种调光台灯的内部结构示意图，a、b、c是电位器（滑动变阻器）的三个接线柱。请用笔画线代替导线将电路连接完整。要求：闭合开关，旋钮带动滑片顺时针转动时，灯泡变亮。
14．电动自行车的调速把手是一个滑动变阻器，它的作用是调节自行车电动机的转速，以实现对电动自行车车速的控制。如图所示是电动自行车电源、开关、电动机、调速把手的结构示意图。调速把手的结构示意图中a、b、c是固定的铜片，d是一根弧形的电阻丝，e是一端固定在b上，另一端可在d上滑动的铜片。请将调速把手与它所控制的电动机、电源连成电路。
四、实验探究题。
15．小宇利用电源、小灯泡、电压表、滑动变阻器、开关及若干导线设计了如图1所示的电路图，已知电源电压恒为3V，小灯泡的额定电压为2．5V。
（1）按图1的电路图在图2中连接实物，要求滑动变阻器的滑片向右移动时接入电路的阻值变小；
（2）闭合开关后，小灯泡发光，电压表的示数如图3所示，读数为_______；若电压表忽然发生断路，小灯泡_______（选填“能”或“不能”）继续发光；
（3）更换另一个电压表，移动滑动变阻器的滑片，使电压表的示数为_______V时，小灯泡能正常发光，你的理由是：____________________________________________________________________。
五、解答题。
16．如图所示，电流表读数是_______A；电压表读数是_______V；电阻箱的示数_______Ω。
17．如图甲是电位器示意图，P旋片可随转动旋钮改变在碳膜的位置，从而改变接入电阻的大小。请将该电位器连入乙图，要求逆时针旋转P旋片时，灯泡变暗。
参考答案
【考点1 变阻器】
【典例1-1】B
【分析】（1）物体在平衡力的作用下会保持静止状态或匀速直线运动状态；
（2）电动车的调速把手实际就是一个滑动变阻器，作用是通过改变电阻来改变工作电路中的电流的，电流变了电动机的动力就变了，从而改变了电动车的速度。
（3）蓄电池对外供电时，化学能转化为电能；给蓄电池充电时，电能转化为化学能；
（4）橡胶具有良好的弹性。
【解答】解：A、自行车转弯时其运动方向发生了改变，不是平衡状态，所以不是受到平衡力的作用，故A错误；
B、电动车的调速把手实际就是一个滑动变阻器，当调速把手转动时，改变了电路中的电阻，从而改变工作电路中的电流的，故B正确；
C、蓄电池充电时，电能转化为化学能，故C错误；
D、用橡胶做汽车轮胎，主要是因为橡胶常温下有良好的弹性，故D错误。
故选：B。
【典例1-2】2635；0．999999。
【分析】电阻箱的读数方法：用指针所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数。
【解答】解：图中电阻箱的读数是：0×100kΩ+0×10kΩ+2×1kΩ+6×100Ω+3×10Ω+5×1Ω＝2635Ω；
该提供的最大电阻是999999欧姆＝0．999999MΩ。
故答案为：2635；0．999999。
【变式1-1】D
【分析】旋钮式电阻箱，它是通过改变接入电路中定值电阻的个数来改变接入电路中的电阻；读出接入电路中定值电阻的个数和对应的阻值，然后把他们相加，就得出电阻箱的示数。
【解答】解：由图可知，当改变旋钮（即图中指针）位置调节电阻值时，电阻箱内部接入电路部分导体的个数发生变化，且这些导体是串联的，即接入电路部分导体的长度发生变化，由图可知此时电阻箱的示数：8×1000Ω+1×100Ω+6×10Ω+3×1Ω＝8163Ω。
故选：D。
【变式1-2】15；7；2035。
【分析】（1）插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了，所以铜塞插进去的那部分电阻没有连入电路；
（2）电阻箱的读数：电阻箱接入电路的阻值为“Δ”所指的每一个数字乘以对应倍数的和。
【解答】解：（1）当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻R＝5Ω+5Ω+2Ω+2Ω+1Ω＝15Ω；
当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻就会消失。由图可知，A、B两个接线柱之间的电阻是5Ω+2Ω＝7Ω；
（2）电阻箱的阻值读数为：R＝2×1000Ω+0×100Ω+3×10Ω+1×5Ω＝2035Ω。
故答案为：15；7；2035。
【变式1-3】（1）它的最大电阻值是15Ω；
（2）图甲中A、B两个接线柱之间的电阻值是7Ω；
（3）乙图中电阻箱的示数是4705Ω；
它与滑动变阻器相比，最大好处是能直接读出连入的电阻值；
（4）图丙中AB间的阻值是0．67Ω。
【分析】（1）（2）插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了；
（3）电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加；根据滑动变阻器和电阻箱的变阻特点分析回答；
（4）分析电路连接，根据并联电阻的关系求出A、B间的总电阻。
【解答】解：（1）当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻R＝5Ω+5Ω+2Ω+2Ω+1Ω＝15Ω；
（2）当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻不连入；由图甲可知，A、B两个接线柱之间的电阻是5Ω+2Ω＝7Ω；
（3）由图乙可知，电阻箱接入电路的阻值：R＝4×1000Ω+7×100Ω+0×10Ω+5×1Ω＝4705Ω；和滑动变阻器比较，滑动变阻器能连续改变电阻，电阻箱跳跃式改变电阻，但电阻箱的最大好处是能直接读出连入的电阻值；
（4）由图丙可知，R1、R2和R3并联，AB间的阻值为：
＝++，即＝++，
解得：RAB＝Ω≈0．67Ω。
答：（1）它的最大电阻值是15Ω；
（2）图甲中A、B两个接线柱之间的电阻值是7Ω；
（3）乙图中电阻箱的示数是4705Ω；
它与滑动变阻器相比，最大好处是能直接读出连入的电阻值；
（4）图丙中AB间的阻值是0．67Ω。
【考点2 滑动变阻器的工作原理】
【典例2-1】D
【分析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。
【解答】解：滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻大小，从而改变电路中的电流，达到调节灯泡亮度的目的；
所以，转动调光灯的旋钮，滑片在弧形电阻上滑动，此过程是改变接入电阻的长度。
故选：D。
【典例2-2】长度；3204。
【分析】（1）滑动变阻器是通过改变接入电路中电阻丝的长度工作的；
（2）电阻箱的读数方法：用“Δ”所对的数字乘以下面的倍数，然后把它们相加，即得连入的电阻值。
【解答】解：（1）滑动变阻器是通过改变接入电路中电阻丝的长度，从而改变连入电路中的电阻值；
（2）由图知，电阻箱的电阻值：3×1000Ω+2×100Ω+0×10Ω+4×1Ω＝3204Ω。
故答案为：长度；3204。
【变式2-1】A
【分析】要解答本题需掌握：滑动变阻器的原理是靠改变连入电路中电阻线的长度。
【解答】解：滑动变阻器的电阻能改变，是由于改变了连入电路中电阻线的长度，从而改变了电阻。
故选：A。
【变式2-2】AC
【分析】（1）电压表可以直接接在电源两端；
（2）并联电路中，干路开关控制整个电路；串联电路中，开关在任何位置都可以控制整个电路；
（3）滑动变阻器是通过改变接入电路中电阻丝长度改变电阻的；
（4）电阻等于其两端的电压与通过它的电流的比，但电阻的大小与电流和电压大小无关。
【解答】解：A、电压表可以直接接在电源两端，此时测量的是电源两端的电压，故A正确；
B、开关断开，灯泡L1和L2同时熄灭，则L1和L2可能是串联的，也可能是开关在并联电路的干路中，故B错误；
C、滑动变阻器是通过改变接入电路中电阻丝长度改变电阻的，故C正确；
D、电阻是导体阻碍电流的性质，其大小等于其两端的电压与通过它的电流的比，但电阻的大小与电流和电压大小无关，故D错误。
故选：AC。
【变式2-3】长度；允许通过的最大电流为2A。
【分析】变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流。
滑动变阻器标有“20Ω、2A”，标明最大电阻值和允许通过的最大电流。
【解答】解：滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的；
“20Ω、2A”表示，这个变阻器允许通过的最大电流是2A。
故答案为：长度；允许通过的最大电流为2A。
【考点3 滑动变阻器的使用】
【典例3-1】B
【分析】电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小。
【解答】解：根据图示可知，此时AB接入电路中，当滑片向A端旋转时，电阻丝接入电路中的长度变短，连入电路的电阻变小。
故选：B。
【典例3-2】（1）长度；（2）0．28；指针不动。
【分析】（1）导体电阻的大小与导体的材料、长度、横截面积和温度有关；
（2）根据电流表的量程、分度值和指针的位置读数；根据滑动变阻器的接法分析滑片移动时滑动变阻器接入电路中电阻的变化和电路中电流的变化。
【解答】解：（1）滑动变阻器是通过改变接入电路导线的长度来改变电阻的；
（2）根据图乙可知，电流表选用的是小量程，分度值为0．02A，示数为0．28A；
根据图甲可知，滑动变阻器上方两个接线柱接入了电路，移动滑片，滑动变阻器接入电路中的电阻不变，总电阻不变，根据欧姆定律可知，电路中的电流不变，指针不动。
故答案为：（1）长度；（2）0．28；指针不动。
【变式3-1】D
【分析】灯泡较暗，两表示数均较小，移动滑片，现象不变，说明电路电阻很大，滑动变阻器不起作用，相当于定值电阻。
【解答】解：两表示数均较小，说明电路是通路，发现灯泡较暗，移动滑片，现象不变，说明此时滑动变阻器相当于定值电阻，滑动变阻器同时接入了下面两个接线柱，故D正确。
故选：D。
【变式3-2】BD
【分析】滑动变阻器接入电路中时，应采用一上一下的做法，这样滑动变阻器才能起到调节作用，据此分析。
【解答】解：
A、若将A、B端连入电路中，滑动变阻器以最大阻值接入电路，故A错误；
B、若将A、C端接进电路，接入电路中的是PA段，向D端移动滑片P，电阻大变，故B正确；
C、若将B、C端连入电路中，闭合开关前，滑动变阻器应处于阻值最大的位置，故滑片P应移动到C端，故C错误；
D、若将B、D端连入电路中，闭合开关滑开P向左移，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，通过灯泡的电流变小，灯泡变暗，故D正确。
故选：BD。
【变式3-3】b和c；长度。
【分析】电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小。
【解答】解：
灯泡亮度变亮时，说明电路中的电流变大，由I＝可知，电源的电压一定时，电路的总电阻应变小，电位器接入电路中的电阻应变小，由图可知，将b和c接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮。
故答案为：b和c；长度。
1．C
【分析】（1）电压表和电流表读数时，都要确定使用的量程，确定每一个大格和每一个小格各代表多少，再根据指针位置读出示数；
（2）温度计读数时要先确定温度计的分度值，再读出温度计的示数；
（3）按照电阻箱的读数方法，用Δ所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
【解答】解：A、电表为电流表，每一个大格代表5mA，每一个小格代表0．5mA，电流为6mA，故A正确；
B、由图知，温度计的分度值为1℃，示数为﹣3℃，故B正确；
C、电表为电压表，选择0～3V量程，每一个大格代表1V，每一个小格代表0．1V，电压为0．5V，且铜片与正接线柱相连，为正极，故C错误；
D、由图可知，变阻箱的读数＝0×1000Ω+8×100Ω+3×10Ω+6×1Ω＝836Ω，故D正确。
故选：C。
2．D
【分析】（1）串联电路中，电流处处相等；
（2）（3）影响电阻大小的因素有：导体的材料、长度和横截面积以及温度；
（4）滑动变阻器靠改变连入电路电阻丝的长度来改变电阻；电阻对电路中的电流有阻碍作用。
【解答】解：
A、铅笔芯与灯泡串联，根据串联电路的电流特点可知，通过铅笔芯的电流和灯泡的电流相同，故A错误；
B、接入电路的铅笔芯长度越长，铅笔芯的电阻越大，总电阻越大，根据欧姆定律可知，通过小灯泡的电流越小，小灯泡越暗，故B错误；
C、由于铅笔芯的材料不变，所以无法说明电阻的大小与材料的种类有关，故C错误；
D、移动铅笔芯上的夹子，可以改变铅笔芯接入电路中的长度，从而改变接入电路中的电阻，滑动变阻器就是根据此原理制成的，故D正确。
故选：D。
3．B
【分析】滑动变阻器工作原理：移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流。
【解答】解：滑动变阻器移动滑片时，不能改变接入电阻丝的材料和横截面积以及温度，只能改变接入电路电阻丝的长度，来改变接入电路的电阻和电流，故ACD错误、B正确。
故选：B。
4．B
【分析】滑动变阻器在电路中连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻的大小来改变电路中的电流；当将滑动变阻器的下下和滑片三个接线头接入电路后，滑动变阻器可以使部分电阻短路起到调节部分电路两端的电压的作用。
【解答】解：A、灯与滑动变阻器串联，当滑片P左右滑动时，可以改变灯泡亮度，不会造成短路，达不到直至完全熄灭，故A错误；
B、当滑动变阻器的滑片向左移动时，灯泡变暗，当滑片移至最左端时，灯被短路，灯泡将不发光，且此时电路中有电阻R，灯可以由亮到灭，很安全，故B正确；
C、滑动变阻器与灯泡串联，滑片使灯泡处于短路状态，无论怎样滑到滑片灯泡都不亮，故C错误；
D、滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起电源短路，故D正确；
故选：B。
5．B
【分析】滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱。移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小。
【解答】解：A、由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路的电阻值不变，故A错误；
B、由图示可知，接入电路的是滑片右侧的电阻丝，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值变小，故B正确；
C、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值变大，故C错误；
D、由图示可知，滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，移动滑片滑动变阻器接入电路的阻值不变，故D错误；
故选：B。
6．D
【分析】灯泡不发光，电流表无示数，说明电路可能断路，也可能是滑动变阻器阻值过大。
【解答】解：
AB、电源为三节新干电池，滑动变阻器铭牌上的数字不清晰，滑片位于B端，闭合开关，发现灯泡不发光，电流表几乎没有示数，说明电路可能断路，若电压表明显偏转，是小灯泡断路，断开开关，更换小灯泡，故AB错误；
CD、滑片位于B端，闭合开关，发现灯泡不发光，电流表几乎没有示数，也可能是滑动变阻器阻值过大，若电压表偏转不明显，应先移动滑片，观察两表是否偏转，故C错误，D正确。
故选：D。
7．B
【分析】在连接滑动变阻器时，接线柱要“一上一下”，下面的接线柱为有效接线柱。
【解答】解：滑片向左移动，电阻变小，所以滑动变阻器左边部分接入电路中。一定接A，上面的C、D都可以。
故选：B。
8．（1）0～15V；7．5；527；（2）0．22；0．88；6。
【分析】（1）使用电压表读数时要确定量程和分度值，然后根据指针位置读数；
电阻箱的读数方法：用小三角所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数；
（2）由图3右图可知，确定电流表量程与分度值，读出电流表示数；
并联电路的特点是：各用电器工作状态互不影响，干路电流等于各支路电流之和；根据并联电路的电流关系求出流过灯泡L1和L2的电流；根据图3所示电路图，分析电路结构，根据并联电路的电压关系可知灯泡L1、L2两端的电压。
【解答】解：（1）由图1可知，电压表选用0～15V量程，分度值为0．5V，则示数为7．5V；
由图2可知，电阻箱的示数为：0×1000Ω+5×100Ω+2×10Ω+7×1Ω＝527Ω；
（2）由图3左图可知，两灯泡并联，电流表A2测干路电流，电流表A1测灯泡L1所在支路的电流，
根据并联电路的电流，干路的电流等于各支路电流之和，干路电流大于支路电流，
则电流表A2量程是0～3A，分度值是0．1A，示数为1．1A；
电流表A1其量程是0～0．6A，分度值是0．02A，示数为0．22A；
即灯泡L1的电流I1＝0．22A，灯泡L2的电流I2＝IA2﹣I1＝1．1A﹣0．22A＝0．88A；
两灯泡并联，已知电源电压为6V，
因为并联电路各支路两端的电压相等，所以灯泡L1、L2两端的电压：
U1＝U2＝U＝6V。
故答案为：（1）0～15V；7．5；527；（2）0．22；0．88；6。
9．长度；横截面积
【分析】导体电阻的大小决定于导体的材料、长度和横截面积以及温度。材料、横截面积一定，长度越长，电阻越大；长度越短，电阻越小。材料、长度一定，横截面积越大，电阻越小；横截面积越小，电阻越小大。
【解答】解：电阻是导体的一种性质，影响电阻大小的因素有材料、长度、横截面积和温度。
滑动变阻器之所以能变阻，靠的是改变连入电路中电阻丝的长度来变阻的。导体并联后相当于增大了导体的横截面积，所以并联后的等效电阻小于任一个导体的电阻。
故答案为：长度；横截面积。
10．长度；AP
【分析】导体电阻的大小决定于导体的材料、长度和横截面积。变阻器是靠改变连入电路中的电阻丝长度来改变电阻的；接入电路中的电阻丝的长度越长，电阻越大。
【解答】解：旋转式变阻器与滑动变阻器都是通过改变接入电路的导体的长度来改变其连入电路的电阻。
图中旋转式变阻器的A、C两接线柱连入电路，则连入电路的弧形电阻片是AP段，当轴顺时针旋转时，它连入电路的电阻丝的长度变大，它连入电路的电阻将变大。
故答案为：长度；AP。
11．变暗；长度
【分析】电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小；灯泡变亮，说明通过灯泡的电流变大，电路中的总电阻变小，电位器接入电路的电阻变小，据此分析。
【解答】解：由图可知，电位器的bc接线柱接入电路，闭合开关，电位器（滑动变阻器）旋钮带动滑片逆时针转动时，电位器接入电路的电阻变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，通过灯泡的电流变小，灯泡变暗；电位器是通过改变电阻丝接入电路中的长度来改变接入电路中的电阻，从而改变灯泡的亮度的。
故答案为：变暗；长度。
12．a、b；右
【分析】（1）由题意可知，台灯的亮度可调节，所以灯泡应该与可调电阻串联在一起；
（2）滑动变阻器移动滑片时，可以改变连入电路的电阻，从而改变电路的电流，影响灯泡的亮暗程度。
【解答】解：
（1）由题意可知，台灯的亮度可调节，所以灯泡应该与滑动变阻器串联，结合电路图可知，灯泡应该接在a、b之间；
（2）灯泡的亮暗取决于实际功率的大小，由P＝I2R可知，要使灯泡变暗应减小电路中的电流，由欧姆定律可知应增大电路中的电阻，即滑片右移时增大滑动变阻器接入电路中的电阻。
故答案为：a、b；右。
13．见解答图。
【分析】电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小；灯泡变亮，说明通过灯泡的电流变大，电路中的总电阻变小，电位器接入电路的电阻变小，据此分析。
【解答】解：电位器应与灯泡串联接入电路中；旋钮带动滑片顺时针转动时，灯泡变亮，说明电路中的电流变大，电路的总电阻应变小，电位器（滑动变阻器）接入电路中的电阻应变小，由图可知，应将b和c两接线柱接入电路，如图所示：
14．见解答图。
【分析】电位器的实质是滑动变阻器，滑动变阻器依靠改变电阻线的长度来改变电阻大小，据此分析。
【解答】解：为实现对电动机转速的控制，就要改变通过它的电流，所以滑动变阻器（调速把手）、电动机应串联在电路中，根据题意可知滑动变阻器可以连接将a、b或b、c接入电路中，实物连接如图所示：
15．（1）见解答；（2）2V；能；（3）0．5V；已知小灯泡的额定电压为2．5V，电源电压恒为3V，小灯泡与滑动变阻器的串联，电压表测量滑动变阻器两端的电压，由串联电路的电压关系可知，小灯泡正常发光时，电压表的示数为U滑＝U﹣U额＝3V﹣2．5V＝0．5V。
【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，根据实物图中电源的电压确定电压表的量程，根据滑片的位置结合要求判断出滑动变阻器接入电路中的接线柱，根据电流流向法、按先串后并的原则连接实物图；
（2）根据电压表的量程、分度值、指针位置读数；根据并联电路互不影响分析；
（3）根据小灯泡的额定电压、电源电压和串联电路的电压关系分析。
【解答】解：（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，
由实物图可知，电源是由两节干电池串联组成的，其电压为3V，则电压表的量程选0～3V，
要求滑动变阻器的滑片向右移动时接入电路的阻值变小，变阻器的右下方接线柱和任意上方接线柱串联在电路中，
从电源的正极出发，依次连接开关、灯泡、滑动变阻器回到电源的负极，然后把电压表并联在滑动变阻器两端，如下图所示：
（2）由图可知，电压表的量程是0～3V，分度值为0．1V，示数为2V；
电压表与滑动变阻器并联，电压表断路，对小灯泡与滑动变阻器的串联电路没有影响，所以小灯泡能继续发光；
（3）已知小灯泡的额定电压为2．5V，电源电压恒为3V，小灯泡与滑动变阻器的串联，电压表测量滑动变阻器两端的电压，由串联电路的电压关系可知，小灯泡正常发光时，电压表的示数为U滑＝U﹣U额＝3V﹣2．5V＝0．5V。
故答案为：（1）见解答；（2）2V；能；（3）0．5V；已知小灯泡的额定电压为2．5V，电源电压恒为3V，小灯泡与滑动变阻器的串联，电压表测量滑动变阻器两端的电压，由串联电路的电压关系可知，小灯泡正常发光时，电压表的示数为U滑＝U﹣U额＝3V﹣2．5V＝0．5V。
16．0．2；2．4；1615
【分析】（1）电流表和电压表的读数：首先明确使用的量程，然后确定每一个大格和每一个小格代表的示数。
（2）电阻箱的读数方法：用指针所对的数字乘以下面的倍数，然后把它们相加即可。
【解答】解：（1）电流表使用的0～0．6A量程，每一个大格代表0．2A，每一个小格代表0．02A，示数是0．2A。
（2）电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0．1V，示数是2．4V。
（3）由图知，×1000的位置对应的数是1，×100的位置对应的数是6，×10的位置对应的数是1，×1的位置对应的数是5，故电阻箱的示数为：1×1000Ω+6×100Ω+1×10Ω+5×1Ω＝1615Ω。
故答案为：0．2；2．4；1615。
17．见试题解答内容
【分析】逆时针旋转P旋片时，灯泡变暗，说明逆时针旋转时，电位器连入电路的电阻变大，故将AB接入了电路。
【解答】解：将甲中的AB接线柱与乙图中的两条导线相连，如下图所示：
