素养目标
物理观念
1.概念 电压：电压为电荷的定向移动提供动力，是形成电流的原因。 2.规律
（1）串联电路两端的电压等于各部分电路两端电压的总和；
（2）并联电路中各并联支路两端的电压都相等。
3.器件 电压表：用来测量电压大小的仪器。
科学思维
1.在认识电压的概念时，利用类比法将电压与水压类比，理解电压的作用。
2.在探究串、并联电路电压的特点时，利用实验归纳法得出串、并联电路电压的规律。
科学探究
在探究串、并联电路电压特点的过程中，更换不同的用电器、电源进行多次实验，获取多组数据，使得出的结论 具有客观性、普遍性、科学性。
科学态度与责任
在学习电压表的使用过程中，通过对比电流表的使用规则，理解仪器使用规范的重要性。
题型汇总：电压表的连接、判断电压表的测量对象、串并联电路中的电压关系。
知识梳理
电压
电压：由电源提供，能给电流提供推动作用
电压：
①电压用字母U表示
②电压的单位是伏特，简称伏，符号为V；更大的单位有千伏、毫伏和微伏
换算关系式：1千伏=1000伏 1伏=1000毫伏 1毫伏=1000微伏
一些常见的电压值：
①一节干电池：1.5V；②对人体安全的电压≤36V；③照明电路电压：220V；④一只蓄电池：2V
电压表

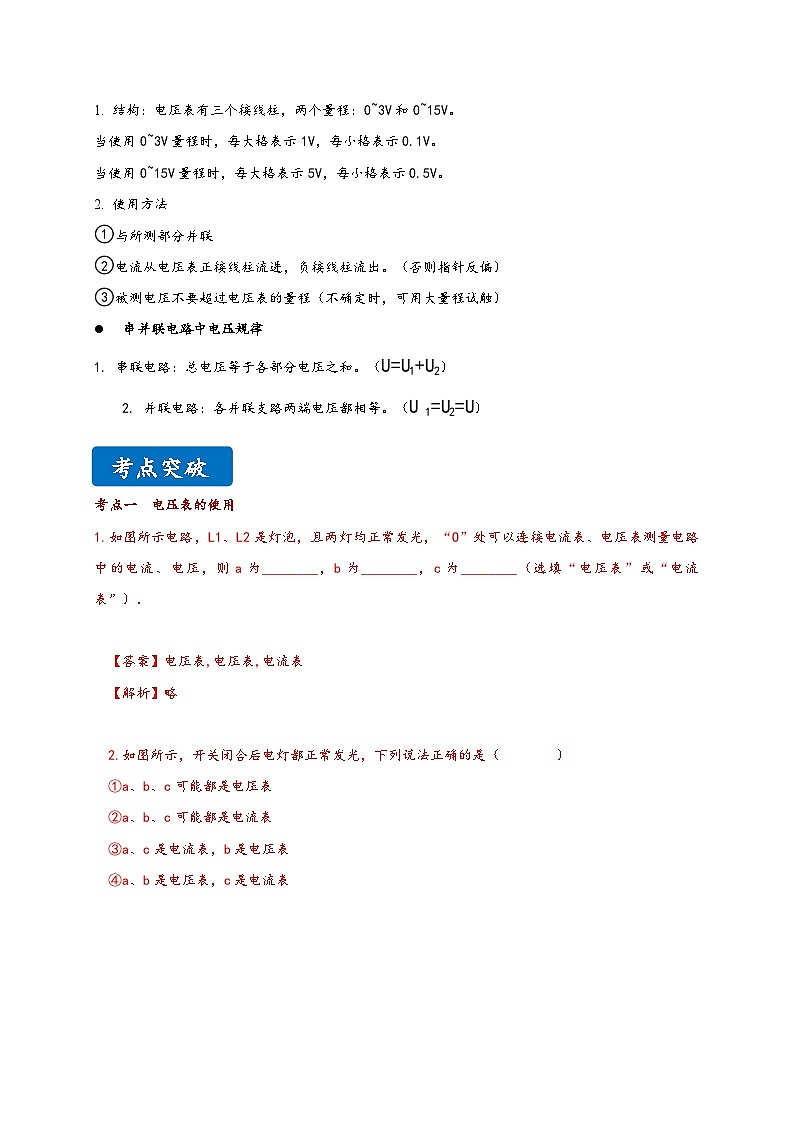

结构：电压表有三个接线柱，两个量程：0~3V和0~15V。
当使用0~3V量程时，每大格表示1V，每小格表示0.1V。
当使用0~15V量程时，每大格表示5V，每小格表示0.5V。
使用方法
EQ \\ac(○,1)与所测部分并联
EQ \\ac(○,2)电流从电压表正接线柱流进，负接线柱流出。（否则指针反偏）
EQ \\ac(○,3)被测电压不要超过电压表的量程（不确定时，可用大量程试触）
串并联电路中电压规律
1. 串联电路：总电压等于各部分电压之和。（U=U1+U2）
2. 并联电路：各并联支路两端电压都相等。（U 1=U2=U）
考点突破
考点一 电压表的使用
1.如图所示电路，L1、L2是灯泡，且两灯均正常发光，“O”处可以连接电流表、电压表测量电路中的电流、电压，则a为________，b为________，c为________（选填“电压表”或“电流表”）．
【答案】电压表,电压表,电流表
【解析】略
2.如图所示，开关闭合后电灯都正常发光，下列说法正确的是（ ）
①a、b、c可能都是电压表
②a、b、c可能都是电流表
③a、c是电流表，b是电压表
④a、b是电压表，c是电流表
A.②③ B.①④ C.①② D.②④
【答案】D
【解析】略
考点二 串联电路的电压规律
3.如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图，则L1两端的电压是________V，若L2的灯丝突然烧断，则电压表V1的示数________，电压表V2的示数________（选填“变大”“变小”或“不变”）．
【答案】3.5 不变 变大
【解析】(1) 对比记忆串联电路的电压规律和电流规律：
串联电路电压规律：总电压等于各部分电路电压之和．
串联电路电流规律：处处相等．
并联电路电压规律：各支路两端电压相等，等于总电压．
并联电路电流规律：干路电流等于各支路电流之和．
(2)首先判断电路是否为串联电路，其次弄清电压表所测是谁的是压．避免判断不当出现错误．
4.如图所示的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（ ）
电源电压为6V
L1两端电压为2.6V
将电压表V1换成电流表，则L1、L2都不亮
将电压表都换成电流表，则L1与L2并联
【答案】D
【解析】AB．由电路图可知，闭合开关后，两灯泡串联，电压表V1测量电源电压为6V，电压表V2测量灯泡L2两端的电压为3.4V，则灯泡L1两端的电压为2.6V，故AB正确．
CD．若将电压表V1换成电流表，闭合开关后，电源短路，L1、L2都不亮，故C正确，D错误．
本题选错误的，故选：D．
考点三 并联电路的电压规律
5.如图所示的电路中，电阻阻值R1>R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2．下列判断正确的是（ ）
A.U1I2 D.I1=I2
【答案】B
【解析】分析两电阻的连接方式，由并联电路的电压特点和欧姆定律分析两电阻电流关系
6.如图所示电路的电源电压为6V，开关都闭合时两灯泡均正常发光，灯泡L2的阻值为20Ω，电流表A1的示数为0.2A。下列判断正确的是（ ）
A.两灯泡的亮度一定相同 B.断开S2时灯泡L1变亮
C.电流表A2的示数为0.5A D.灯泡L2的额定功率为3W
【答案】C
【解析】由图分析可知，该电路为灯泡L1和L2的并联电路，电流表A1测通过L1的电流，电流表A2测干路电流；开关都闭合时两灯泡均正常发光，由并联电路的电压特点可知，灯泡L1和L2两端的电压等于电源电压，即U1=U2=U=6V，
电流表A1的示数为0.2A，即通过灯泡L1的电流I1=0.2A，则灯泡L1的实际电功率为
P1=U1I1=6V×0.2A=1.2W，
灯泡L2的阻值R2=20Ω，灯泡L2的实际功率为P2=(U2)2R2=(6V)220Ω=1.8W，
则灯泡L2的额定功率为1.8W，又P1由于两灯泡并联，并联电路各个支路之间互相不影响，所以断开S2时灯泡L1的亮度无变化，故B错误；
由欧姆定律可求出通过灯泡L2的电流为I2=U2R2=6V20Ω=0.3A，
干路电流为I=I1+I2=0.2A+0.3A=0.5A，
则电流表A2的示数为0.5A，故C正确。
分层提分
题组A 基础过关练
1. 下列对生活中一些物理量的估计，最接近实际值的是（ ）
A.两节干电池串联的电压约为6V
B.对人体安全的电压是36V
C.学生实验小灯泡工作时的电流约为200mA
D.空调工作时的电流约为1A
【答案】C
【解析】A.两节干电池串联的电压约为3V
B.对人体安全的电压是不高于36V
C.学生实验小灯泡工作时的电流约为200mA
D.空调工作时的电流约为5A
2. 下列有关常见电压值的表述，正确的是（ ）
A.一节干电池的电压是3.7V
B.我国家庭照明电路的电压是220V
C.手机电池电压是1.5V
D.对人体安全的电压是36V
【答案】B
【解析】A．一节干电池的电压是1.5V，故A错误；
B．家庭照明电路电压为220V，故B正确；
C．手机电池电压为3.7V，故C错误；
D．对人体的安全电压不高于36V，故D错误．
3. 关于电源和电流，下列说法中正确的是（ ）
A.电流是由大量电荷的无规则运动形成的
B.电源外部，电流是从电源的正极流向负极
C.在电路中只要有电源，就一定会有电流
D.电流的方向总是从电源的正极流向负极
【答案】B
【解析】A.电流是由大量电荷的定向运动形成的
B.电源外部，电流是从电源的正极流向负极
C.在有电源的闭合电路中，才会有电流
D.电源外部，电流的方向才是是从电源的正极流向负极
4. 如右上图， L1，L2是灯泡，且两灯均正常发光，“0”处可以连接电流表、电压表测量电路中的电流、电压．以下说法中正确的是（ ）
A.a为电流表，b为电压表，c为电流表
B.a为电压表，b为电压表，c为电流表
C.a为电流表，b为电流表，c为电压表
D.a为电流表，b为电流表，c为电流表
【答案】B
【解析】略
题组B 能力提升练
5. 如图所示电路中，电源电压不变，当s由闭合到断开过程中（ ）
A.电压表、电流表示数都变小
B.电压表示数不变，电流表示数变大
C.电压表示数变大，电流表示数不变
D.电压表示数变大，电流表示数变小
【答案】D
【解析】本题考查简单的动态电路分析。
7. 如图所示电路，当开关S断开时，下列说法中正确的是（ ）
A.开关两端电压为零B.电源两端电压为零
C.S断开后电压表示数不变D.以上说法都不对
【答案】C
【解析】略
8. 下列说法错误的是（ ）
A.电源是提供电压的装置
B.电压是形成电流的原因
C.电路两端有电压，则电路中一定有电流
D.电路中有电流时，电路两端就一定有电压
【答案】C
【解析】A．电路中，电源为电路提供电压，A正确；
BD．电路中有电流，则电路两端一定有电压，因为电压是使电路形成电流的原因，BD正确；
C．电路两端有电压，则电路中不一定有电流，是否有电流，还要看电路是不是通路，C错误．
题组C 培优拔尖练
9. 如图所示电路，电压表V1测量的是________的电压；若V1的读数为2V，V2的读数是5V，则L2两端的电压是________V
【答案】L1 5
【解析】如图，电压表V1并联的L1两端，测量的是L1的电压，V2并联在L2两端，测量的是L2的电压，为5V．
10. 一节新干电池的电压为________V；一般情况下，为了控制电灯的工作情况，需要________一个开关；电灯和电风扇之间是________连接的．家庭照明灯正常工作时两端电压为________V
【答案】1.5,串联,并联,220
【解析】一节新干电池的电压为1.5伏，一般情况下，为了控制电灯的工作情况，需要串联一个开关，在家庭电路中，电灯和电风扇之间是并联连接的．家庭照明灯正常工作时两端电压为220V．
11. 在“探究串联电路电压的特点”的活动中．
（1）如图所示，连接电路时，开关必须________；实验中应选择规格________（选填“相同”或“不同”）的小灯泡比较合理．
（2）在测L1两端电压时，闭合开关，发现L1不亮，L2亮，且电压表示数为零，原因是________.
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，她能否测出L2两端电压？________，理由是________.
（4）小红分别出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．小青认为小红的做法是错误的，原因和改进方法是________.
【答案】
（1）断开,不同
（2）L1短路
（3）不能,电压表的正负接线柱接反了
（4）一次实验得出的结论具有偶然性；更换不同规格的灯泡进行多次实验
【解析】（1）连接电路时，为了安全起见，开关需断开，实验需要选择不同规格的小灯泡进行试验.
（2）L2亮，电压表示数为零，说明总电路未断，说明L1短路．
（3）测出L1两端的电压，A与电压表的正接线柱相连，将与A点相连的导线改接到C点，则会造成电流从电压表的负接线柱流入了，小芳的办法是错误的．
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验．
UAB/V
UBC/V
UAC/V
1.9
2.6
4.5
