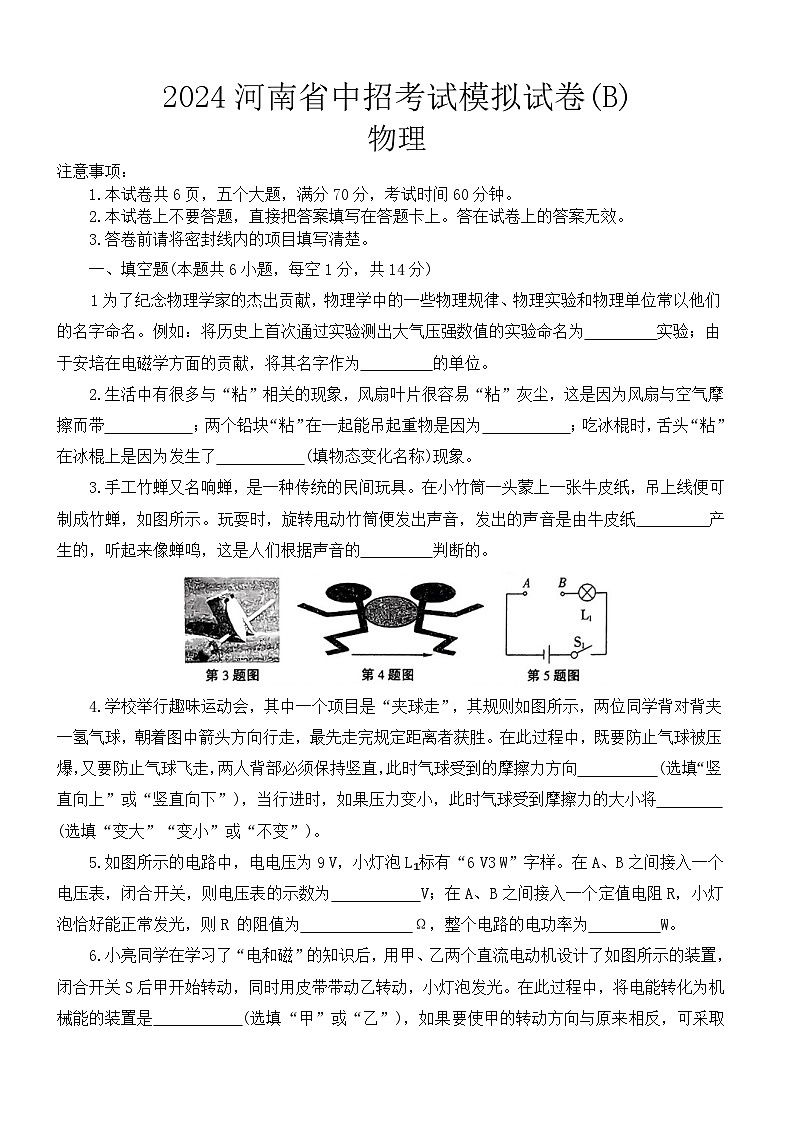

2024年河南省周口市沈丘县三校联考中考三模物理试题
展开
这是一份2024年河南省周口市沈丘县三校联考中考三模物理试题，共9页。
注意事项：
1.本试卷共6页，五个大题，满分70分，考试时间60分钟。
2.本试卷上不要答题，直接把答案填写在答题卡上。答在试卷上的答案无效。
3.答卷前请将密封线内的项目填写清楚。
一、填空题(本题共6小题，每空1分，共14分)
1为了纪念物理学家的杰出贡献，物理学中的一些物理规律、物理实验和物理单位常以他们的名字命名。例如：将历史上首次通过实验测出大气压强数值的实验命名为 实验；由于安培在电磁学方面的贡献，将其名字作为 的单位。
2.生活中有很多与“粘”相关的现象，风扇叶片很容易“粘”灰尘，这是因为风扇与空气摩擦而带 ；两个铅块“粘”在一起能吊起重物是因为 ；吃冰棍时，舌头“粘”在冰棍上是因为发生了 (填物态变化名称)现象。
3.手工竹蝉又名响蝉，是一种传统的民间玩具。在小竹筒一头蒙上一张牛皮纸，吊上线便可制成竹蝉，如图所示。玩耍时，旋转甩动竹筒便发出声音，发出的声音是由牛皮纸 产生的，听起来像蝉鸣，这是人们根据声音的 判断的。
4.学校举行趣味运动会，其中一个项目是“夹球走”，其规则如图所示，两位同学背对背夹一氢气球，朝着图中箭头方向行走，最先走完规定距离者获胜。在此过程中，既要防止气球被压爆，又要防止气球飞走，两人背部必须保持竖直，此时气球受到的摩擦力方向 (选填“竖直向上”或“竖直向下”)，当行进时，如果压力变小，此时气球受到摩擦力的大小将 (选填“变大”“变小”或“不变”)。
5.如图所示的电路中，电电压为9 V，小灯泡 L₁标有“6 V3 W”字样。在A、B之间接入一个电压表，闭合开关，则电压表的示数为 V；在A、B之间接入一个定值电阻R，小灯泡恰好能正常发光，则R 的阻值为 Ω，整个电路的电功率为 W。

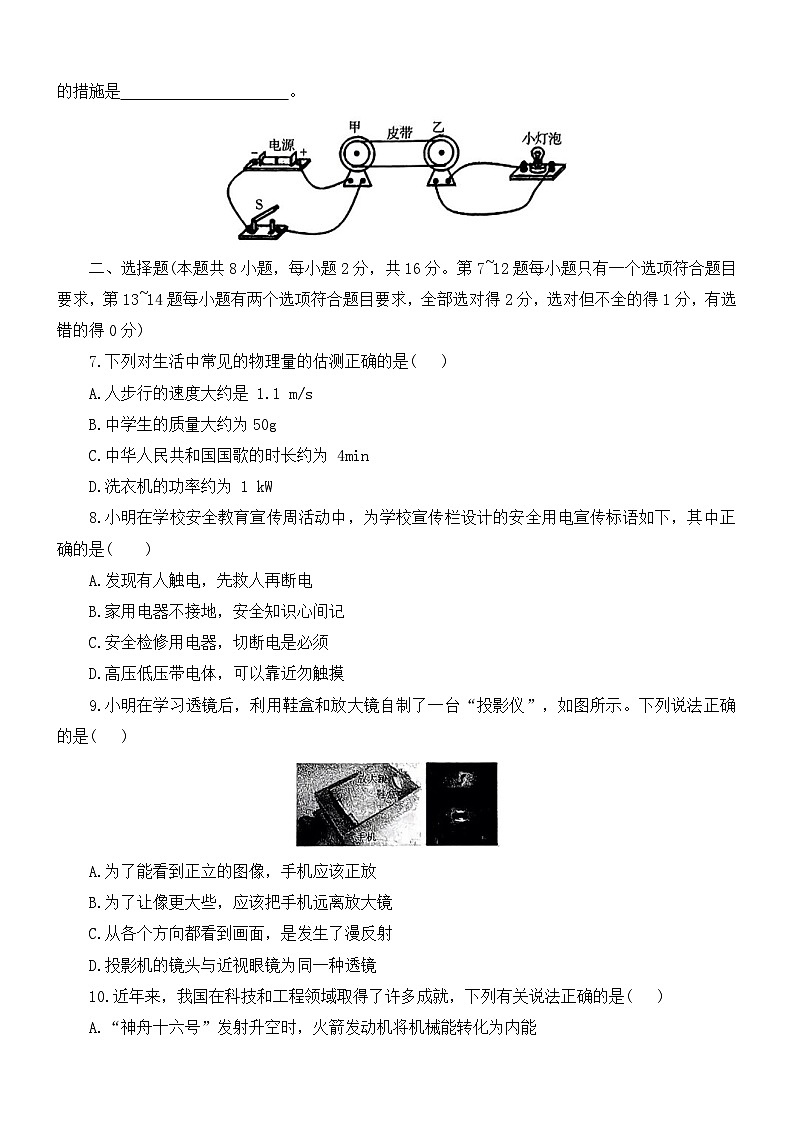

6.小亮同学在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡发光。在此过程中，将电能转化为机械能的装置是 (选填“甲”或“乙”)，如果要使甲的转动方向与原来相反，可采取的措施是 。
二、选择题(本题共8小题，每小题2分，共16分。第7~12题每小题只有一个选项符合题目要求，第13~14 题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分)
7.下列对生活中常见的物理量的估测正确的是( )
A.人步行的速度大约是 1.1 m/s
B.中学生的质量大约为50g
C.中华人民共和国国歌的时长约为 4min
D.洗衣机的功率约为 1 kW
8.小明在学校安全教育宣传周活动中，为学校宣传栏设计的安全用电宣传标语如下，其中正确的是( )
A.发现有人触电，先救人再断电
B.家用电器不接地，安全知识心间记
C.安全检修用电器，切断电是必须
D.高压低压带电体，可以靠近勿触摸
9.小明在学习透镜后，利用鞋盒和放大镜自制了一台“投影仪”，如图所示。下列说法正确的是( )
A.为了能看到正立的图像，手机应该正放
B.为了让像更大些，应该把手机远离放大镜
C.从各个方向都看到画面，是发生了漫反射
D.投影机的镜头与近视眼镜为同一种透镜
10.近年来，我国在科技和工程领域取得了许多成就，下列有关说法正确的是( )
A.“神舟十六号”发射升空时，火箭发动机将机械能转化为内能

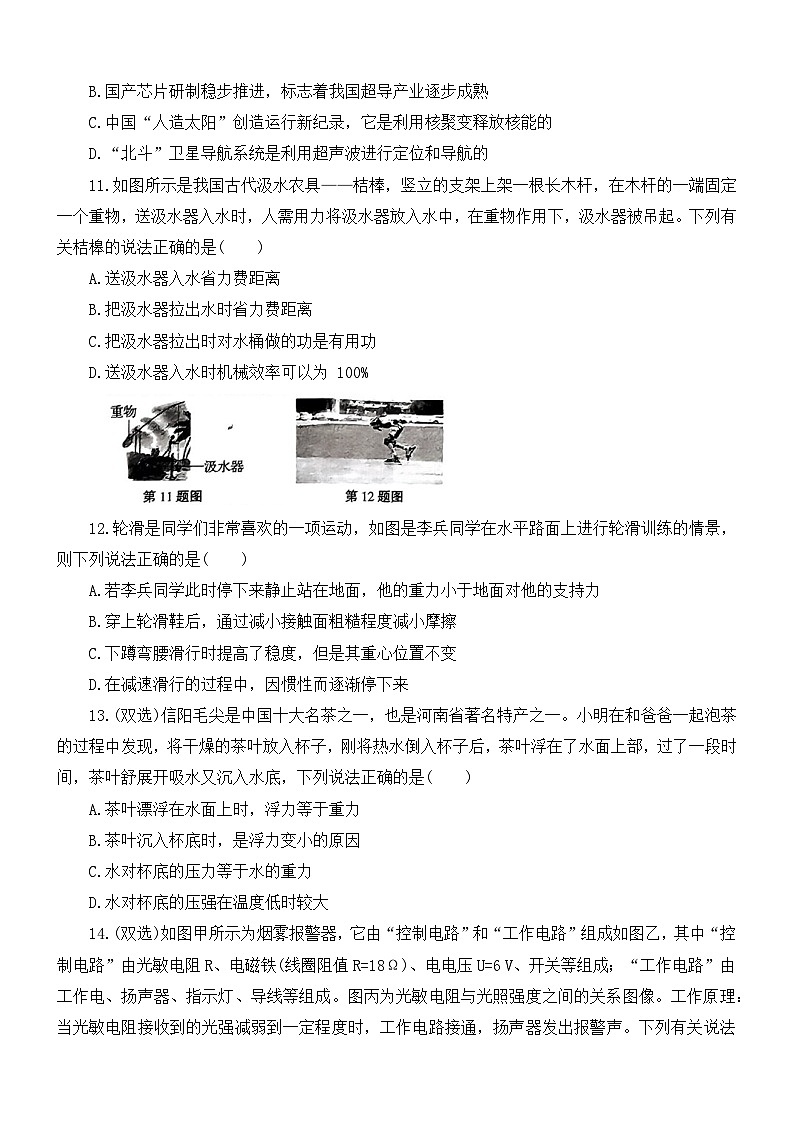

B.国产芯片研制稳步推进，标志着我国超导产业逐步成熟
C.中国“人造太阳”创造运行新纪录，它是利用核聚变释放核能的
D.“北斗”卫星导航系统是利用超声波进行定位和导航的
11.如图所示是我国古代汲水农具——桔棒，竖立的支架上架一根长木杆，在木杆的一端固定一个重物，送汲水器入水时，人需用力将汲水器放入水中，在重物作用下，汲水器被吊起。下列有关桔槔的说法正确的是( )
A.送汲水器入水省力费距离
B.把汲水器拉出水时省力费距离
C.把汲水器拉出时对水桶做的功是有用功
D.送汲水器入水时机械效率可以为 100%
12.轮滑是同学们非常喜欢的一项运动，如图是李兵同学在水平路面上进行轮滑训练的情景，则下列说法正确的是( )
A.若李兵同学此时停下来静止站在地面，他的重力小于地面对他的支持力
B.穿上轮滑鞋后，通过减小接触面粗糙程度减小摩擦
C.下蹲弯腰滑行时提高了稳度，但是其重心位置不变
D.在减速滑行的过程中，因惯性而逐渐停下来
13.(双选)信阳毛尖是中国十大名茶之一，也是河南省著名特产之一。小明在和爸爸一起泡茶的过程中发现，将干燥的茶叶放入杯子，刚将热水倒入杯子后，茶叶浮在了水面上部，过了一段时间，茶叶舒展开吸水又沉入水底，下列说法正确的是( )
A.茶叶漂浮在水面上时，浮力等于重力
B.茶叶沉入杯底时，是浮力变小的原因
C.水对杯底的压力等于水的重力
D.水对杯底的压强在温度低时较大
14.(双选)如图甲所示为烟雾报警器，它由“控制电路”和“工作电路”组成如图乙，其中“控制电路”由光敏电阻R、电磁铁(线圈阻值R=18Ω)、电电压 U=6 V、开关等组成；“工作电路”由工作电、扬声器、指示灯、导线等组成。图丙为光敏电阻与光照强度之间的关系图像。工作原理：当光敏电阻接收到的光强减弱到一定程度时，工作电路接通，扬声器发出报警声。下列有关说法不正确的是( )
A.根据报警器的工作原理判断，B 处应接指示灯
B.电磁铁的上端为 N极
C.要提高报警器的灵敏度，可适当增大电电压
D.当光照强度为3cd时，控制电路的电流为200 mA
三、作图题(本题共2小题，每小题2分，共4分)
15.图甲为游客看到的北极熊“泳池分身术”的情景。图乙是简化图，其中A 为游客眼睛的位置，B₁是游客看到北极熊水中“身体”的位置。请在图乙中画出游客看到水中“身体”的光路图，并画出北极熊身体的大致位置(用B 表示)。
16.图甲是小明用力 F将倒在路边的垃圾桶扶起来的示意图，图乙是其简化图，此过程垃圾桶看作是一个以A 点为支点的杠杆。请在图乙中画出垃圾桶所受到的重力G(O点为重心)和力F的力臂l。
四、实验探究题(本题共3小题，第17题4分，第18题6分，第19题8分,共18分)
17.两位同学均用如图甲所示装置探究水的沸腾规律，得到水的温度随时间变化的图像分别如图乙所示的a、b图线。
(1)组装图甲器材时，调节铁圈1的高度，是为了 。
(2)如图甲所示，纸板上有两个孔，一个插入温度计，另一个孔的主要作用是 。
(3)分析图乙可知，水的沸点是98℃，此时水面气压 (选填“大于”“等于”或“小于”)一标准大气压。
(4)由图乙可知，a所用水的质量 (选填“大于”“等于”或“小于”)b所用水的质量。
18.如图所示是“探究物体的动能跟哪些因素有关”的实验装置示意图，让小球从斜面上某点滚下，撞击水平面上的木块，木块移动一段距离。
(1)该实验是通过 来反映小球动能的大小，这种物理学研究方法叫作 。
(2)实验中改变同一小球从斜面上由静止滚下的高度，通过观察比较实验结果可得结论：质量相同时，小球的 越大，动能越大。
(3)若要研究物体动能与质量的关系，应让不同质量的小球从斜面 (选填“相同”或“不同”)高度由静止滚下。
(4)若该实验中的水平面光滑，则 (选填“能”或“不能”)顺利进行实验。
(5)假如你是一名汽车驾驶员，请你从物理学的角度谈谈在安全行车方面需要注意哪些事项： 。
19.小科和同学们在做“研究电流与电压的关系”的实验过程中：
(1)小科和同学们经过讨论，完成了“研究电流与电压的关系”两次实验电路的设计，如图甲、乙所示。由图甲改进为图乙，是因为使用滑动变阻器既能保护电路，又能改变 ，进行多次测量，方便寻找普遍规律。
(2)请用笔画线代替导线，帮助小科按电路图乙，将图丙中的实物电路连接完整。
(3)小科连完电路，闭合开关后，发现电流表的示数为0，电压表有示数。若电路仅有一处故障，则故障为 。
(4)在排除故障后，用同一定值电阻进行实验，移动滑动变阻器的滑片P位于不同位置，读出电表的示数并记录数据，当电压表示数为3 V时，其电流表示数如图丁所示，请补充在表格中，根据表格数据可得出结论 。为了得到普遍的规律，请你为小科的实验提出一些建议 。
(5)实验结束后，小飞同学又取来阻值是600Ω的定值电阻 R₀、一个开关和阻值约5Ω的未知电阻Rₓ，用如图戊所示的电路来测量 Rₓ的阻值，小飞的实验方案如下：
a.闭合 S₁,断开S₂,读出电压表的示数是 U₁;
b.闭合 S₁和S₂,读出电压表的示数是 U₂;
则电阻Rₓ= (用 U₁、U₂和R₀表示)；小红认为小飞的实验方案不能准确测得电阻Rₓ的阻值，理由是 。
五、综合应用题(本题共2小题，第20题9分，第21题9分，共18分)
20.智能机器的广泛应用充分彰显科技创新的力量。有一款智能送餐机器人质量是50kg，与水平地面总的接触面积是 30cm²。该机器人行驶的最大速度是1m /s，在水平路面上匀速行驶时所受到的阻力是总重的0.2倍。(g取10 N/kg)
(1)当它以最大速度匀速直线行驶500m，需要多长时间?
(2)机器人在水平路面上行驶配送质量为25kg的食物时，它对地面的压强是多少?
(3)机器人在配送上述食物匀速行驶过程中，牵引力做功的最大功率是多少?
21.如图甲所示，某恒温箱的加热电路由电、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器、热敏电阻R₁(安装在恒温箱内)、可变电阻器R₂、低压电、开关等组成，低压电电压恒为6 V，R₁的阻值随温度变化的关系如图乙所示，当通过电磁继电器线圈的电流I≥50 mA时，衔铁被吸合。不计热敏电阻R₁产生的热量，忽略电磁继电器线圈的电阻。请回答下列问题：
(1)热敏电阻R₁的阻值随着温度的升高而 (选填“增大”或“减小”)，当衔铁被吸合时，电热丝 (选填“工作”或“不工作”)。
(2)若使恒温箱中的最高温度为 100°C,应调节可变电阻器 R₂的阻值是多少?
(3)若想降低恒温箱中的最高温度，请提供一种方案。
物理答案
一、填空题(本题共6小题，每空1分，共14分)
1.托里拆利 电流
2.静电 分子间有引力 凝固
3.振动 音色
4.竖直向下不变
5.9 6 4.5
6.甲 将电正负极对调
二、选择题(本题共8小题，每小题2分，共16分)
7. A 8. C 9. C 10. C 11. A
12. A 13. AD 14. BC
三、作图题(本题共2小题，每小题2分，共4分)
15.如图所示 16.如图所示
四、实验探究题(本题共3小题，第17题4分，第18题6分,第19题8分,共18分)
17.(1)使温度计的玻璃泡完全浸没在水中，并且不能碰到烧杯壁和烧杯底
(2)使得烧杯内外气压相等
(3)小于 (4)大于
18.(1)木块移动距离 转换法
(2)速度 (3)相同 (4)不能
(5)不超载行驶，不超速行驶
19.(1)电阻 R 两端的电压
(2)如图所示
(3)定值电阻R 断路
(4)0.30 导体的电阻一定时，通过导体的电流与其两端的电压成正比
换用不同阻值的定值电阻，再次重复实验，
看能否得到相同的结论
5U1U2-U1R0 R₀的阻值太大，导致电压表的示数太小，误差较大
五、综合应用题(本题共2小题，第20题9分,第21题9分,共18分)
20.解：(1)由题意可知，当它以最大速度匀速直线行驶500m，需要的时间
t=sv=500m1m/s=500s
(2)送餐机器人和配送食物的总重力
G=m总g=(50kg+25kg)×10 N/kg=750 N
机器人静止时对水平地面的压力
F=G=750 N
机器人对地面的压强
p=FS=750N30×10-4m2=2.5×105Pa
(3)机器人在水平地面上做匀速直线运动时，所受的牵引力和阻力二力平衡，大小相等，即
F牵=f阻=0.2G=0.2m总g=0.2x(m+m物)g=0.2×(50kg+25kg)×10 N/kg=150 N
由. P=Wt=Fst=Fv可得，机器人匀速行驶过程中牵引力做功的最大功率
P=F牵v=150 N×1 m/s=150W
21.(1)减小 不工作
(2)若恒温箱中最高温度为 100℃则当恒温箱温度为100℃时，电磁继电器线圈中的电流刚好为50mA，衔铁被吸合，电热丝停止工作，由图像可知当t=100 ℃时,R₁=40Ω
控制电路的总电阻 R=UI=6V0.05A=120Ω
可变电阻器的阻值
R₂=R-R₁=120Ω-40Ω=80Ω
(3)R₁的阻值随温度降低而增大，由于由吸合时电路的总电阻不变，要调低恒温箱的设定温度，即在温度低于 100℃时工作电路被断开，因此应将可变电阻器R₂的阻值适当调小
电压U/V
3.00
2.50
2.00
1.50
电流I/A
0.25
0.20
0.15
注意事项：
1.本试卷共6页，五个大题，满分70分，考试时间60分钟。
2.本试卷上不要答题，直接把答案填写在答题卡上。答在试卷上的答案无效。
3.答卷前请将密封线内的项目填写清楚。
一、填空题(本题共6小题，每空1分，共14分)
1为了纪念物理学家的杰出贡献，物理学中的一些物理规律、物理实验和物理单位常以他们的名字命名。例如：将历史上首次通过实验测出大气压强数值的实验命名为 实验；由于安培在电磁学方面的贡献，将其名字作为 的单位。
2.生活中有很多与“粘”相关的现象，风扇叶片很容易“粘”灰尘，这是因为风扇与空气摩擦而带 ；两个铅块“粘”在一起能吊起重物是因为 ；吃冰棍时，舌头“粘”在冰棍上是因为发生了 (填物态变化名称)现象。
3.手工竹蝉又名响蝉，是一种传统的民间玩具。在小竹筒一头蒙上一张牛皮纸，吊上线便可制成竹蝉，如图所示。玩耍时，旋转甩动竹筒便发出声音，发出的声音是由牛皮纸 产生的，听起来像蝉鸣，这是人们根据声音的 判断的。
4.学校举行趣味运动会，其中一个项目是“夹球走”，其规则如图所示，两位同学背对背夹一氢气球，朝着图中箭头方向行走，最先走完规定距离者获胜。在此过程中，既要防止气球被压爆，又要防止气球飞走，两人背部必须保持竖直，此时气球受到的摩擦力方向 (选填“竖直向上”或“竖直向下”)，当行进时，如果压力变小，此时气球受到摩擦力的大小将 (选填“变大”“变小”或“不变”)。
5.如图所示的电路中，电电压为9 V，小灯泡 L₁标有“6 V3 W”字样。在A、B之间接入一个电压表，闭合开关，则电压表的示数为 V；在A、B之间接入一个定值电阻R，小灯泡恰好能正常发光，则R 的阻值为 Ω，整个电路的电功率为 W。
6.小亮同学在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡发光。在此过程中，将电能转化为机械能的装置是 (选填“甲”或“乙”)，如果要使甲的转动方向与原来相反，可采取的措施是 。
二、选择题(本题共8小题，每小题2分，共16分。第7~12题每小题只有一个选项符合题目要求，第13~14 题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分)
7.下列对生活中常见的物理量的估测正确的是( )
A.人步行的速度大约是 1.1 m/s
B.中学生的质量大约为50g
C.中华人民共和国国歌的时长约为 4min
D.洗衣机的功率约为 1 kW
8.小明在学校安全教育宣传周活动中，为学校宣传栏设计的安全用电宣传标语如下，其中正确的是( )
A.发现有人触电，先救人再断电
B.家用电器不接地，安全知识心间记
C.安全检修用电器，切断电是必须
D.高压低压带电体，可以靠近勿触摸
9.小明在学习透镜后，利用鞋盒和放大镜自制了一台“投影仪”，如图所示。下列说法正确的是( )
A.为了能看到正立的图像，手机应该正放
B.为了让像更大些，应该把手机远离放大镜
C.从各个方向都看到画面，是发生了漫反射
D.投影机的镜头与近视眼镜为同一种透镜
10.近年来，我国在科技和工程领域取得了许多成就，下列有关说法正确的是( )
A.“神舟十六号”发射升空时，火箭发动机将机械能转化为内能
B.国产芯片研制稳步推进，标志着我国超导产业逐步成熟
C.中国“人造太阳”创造运行新纪录，它是利用核聚变释放核能的
D.“北斗”卫星导航系统是利用超声波进行定位和导航的
11.如图所示是我国古代汲水农具——桔棒，竖立的支架上架一根长木杆，在木杆的一端固定一个重物，送汲水器入水时，人需用力将汲水器放入水中，在重物作用下，汲水器被吊起。下列有关桔槔的说法正确的是( )
A.送汲水器入水省力费距离
B.把汲水器拉出水时省力费距离
C.把汲水器拉出时对水桶做的功是有用功
D.送汲水器入水时机械效率可以为 100%
12.轮滑是同学们非常喜欢的一项运动，如图是李兵同学在水平路面上进行轮滑训练的情景，则下列说法正确的是( )
A.若李兵同学此时停下来静止站在地面，他的重力小于地面对他的支持力
B.穿上轮滑鞋后，通过减小接触面粗糙程度减小摩擦
C.下蹲弯腰滑行时提高了稳度，但是其重心位置不变
D.在减速滑行的过程中，因惯性而逐渐停下来
13.(双选)信阳毛尖是中国十大名茶之一，也是河南省著名特产之一。小明在和爸爸一起泡茶的过程中发现，将干燥的茶叶放入杯子，刚将热水倒入杯子后，茶叶浮在了水面上部，过了一段时间，茶叶舒展开吸水又沉入水底，下列说法正确的是( )
A.茶叶漂浮在水面上时，浮力等于重力
B.茶叶沉入杯底时，是浮力变小的原因
C.水对杯底的压力等于水的重力
D.水对杯底的压强在温度低时较大
14.(双选)如图甲所示为烟雾报警器，它由“控制电路”和“工作电路”组成如图乙，其中“控制电路”由光敏电阻R、电磁铁(线圈阻值R=18Ω)、电电压 U=6 V、开关等组成；“工作电路”由工作电、扬声器、指示灯、导线等组成。图丙为光敏电阻与光照强度之间的关系图像。工作原理：当光敏电阻接收到的光强减弱到一定程度时，工作电路接通，扬声器发出报警声。下列有关说法不正确的是( )
A.根据报警器的工作原理判断，B 处应接指示灯
B.电磁铁的上端为 N极
C.要提高报警器的灵敏度，可适当增大电电压
D.当光照强度为3cd时，控制电路的电流为200 mA
三、作图题(本题共2小题，每小题2分，共4分)
15.图甲为游客看到的北极熊“泳池分身术”的情景。图乙是简化图，其中A 为游客眼睛的位置，B₁是游客看到北极熊水中“身体”的位置。请在图乙中画出游客看到水中“身体”的光路图，并画出北极熊身体的大致位置(用B 表示)。
16.图甲是小明用力 F将倒在路边的垃圾桶扶起来的示意图，图乙是其简化图，此过程垃圾桶看作是一个以A 点为支点的杠杆。请在图乙中画出垃圾桶所受到的重力G(O点为重心)和力F的力臂l。
四、实验探究题(本题共3小题，第17题4分，第18题6分，第19题8分,共18分)
17.两位同学均用如图甲所示装置探究水的沸腾规律，得到水的温度随时间变化的图像分别如图乙所示的a、b图线。
(1)组装图甲器材时，调节铁圈1的高度，是为了 。
(2)如图甲所示，纸板上有两个孔，一个插入温度计，另一个孔的主要作用是 。
(3)分析图乙可知，水的沸点是98℃，此时水面气压 (选填“大于”“等于”或“小于”)一标准大气压。
(4)由图乙可知，a所用水的质量 (选填“大于”“等于”或“小于”)b所用水的质量。
18.如图所示是“探究物体的动能跟哪些因素有关”的实验装置示意图，让小球从斜面上某点滚下，撞击水平面上的木块，木块移动一段距离。
(1)该实验是通过 来反映小球动能的大小，这种物理学研究方法叫作 。
(2)实验中改变同一小球从斜面上由静止滚下的高度，通过观察比较实验结果可得结论：质量相同时，小球的 越大，动能越大。
(3)若要研究物体动能与质量的关系，应让不同质量的小球从斜面 (选填“相同”或“不同”)高度由静止滚下。
(4)若该实验中的水平面光滑，则 (选填“能”或“不能”)顺利进行实验。
(5)假如你是一名汽车驾驶员，请你从物理学的角度谈谈在安全行车方面需要注意哪些事项： 。
19.小科和同学们在做“研究电流与电压的关系”的实验过程中：
(1)小科和同学们经过讨论，完成了“研究电流与电压的关系”两次实验电路的设计，如图甲、乙所示。由图甲改进为图乙，是因为使用滑动变阻器既能保护电路，又能改变 ，进行多次测量，方便寻找普遍规律。
(2)请用笔画线代替导线，帮助小科按电路图乙，将图丙中的实物电路连接完整。
(3)小科连完电路，闭合开关后，发现电流表的示数为0，电压表有示数。若电路仅有一处故障，则故障为 。
(4)在排除故障后，用同一定值电阻进行实验，移动滑动变阻器的滑片P位于不同位置，读出电表的示数并记录数据，当电压表示数为3 V时，其电流表示数如图丁所示，请补充在表格中，根据表格数据可得出结论 。为了得到普遍的规律，请你为小科的实验提出一些建议 。
(5)实验结束后，小飞同学又取来阻值是600Ω的定值电阻 R₀、一个开关和阻值约5Ω的未知电阻Rₓ，用如图戊所示的电路来测量 Rₓ的阻值，小飞的实验方案如下：
a.闭合 S₁,断开S₂,读出电压表的示数是 U₁;
b.闭合 S₁和S₂,读出电压表的示数是 U₂;
则电阻Rₓ= (用 U₁、U₂和R₀表示)；小红认为小飞的实验方案不能准确测得电阻Rₓ的阻值，理由是 。
五、综合应用题(本题共2小题，第20题9分，第21题9分，共18分)
20.智能机器的广泛应用充分彰显科技创新的力量。有一款智能送餐机器人质量是50kg，与水平地面总的接触面积是 30cm²。该机器人行驶的最大速度是1m /s，在水平路面上匀速行驶时所受到的阻力是总重的0.2倍。(g取10 N/kg)
(1)当它以最大速度匀速直线行驶500m，需要多长时间?
(2)机器人在水平路面上行驶配送质量为25kg的食物时，它对地面的压强是多少?
(3)机器人在配送上述食物匀速行驶过程中，牵引力做功的最大功率是多少?
21.如图甲所示，某恒温箱的加热电路由电、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器、热敏电阻R₁(安装在恒温箱内)、可变电阻器R₂、低压电、开关等组成，低压电电压恒为6 V，R₁的阻值随温度变化的关系如图乙所示，当通过电磁继电器线圈的电流I≥50 mA时，衔铁被吸合。不计热敏电阻R₁产生的热量，忽略电磁继电器线圈的电阻。请回答下列问题：
(1)热敏电阻R₁的阻值随着温度的升高而 (选填“增大”或“减小”)，当衔铁被吸合时，电热丝 (选填“工作”或“不工作”)。
(2)若使恒温箱中的最高温度为 100°C,应调节可变电阻器 R₂的阻值是多少?
(3)若想降低恒温箱中的最高温度，请提供一种方案。
物理答案
一、填空题(本题共6小题，每空1分，共14分)
1.托里拆利 电流
2.静电 分子间有引力 凝固
3.振动 音色
4.竖直向下不变
5.9 6 4.5
6.甲 将电正负极对调
二、选择题(本题共8小题，每小题2分，共16分)
7. A 8. C 9. C 10. C 11. A
12. A 13. AD 14. BC
三、作图题(本题共2小题，每小题2分，共4分)
15.如图所示 16.如图所示
四、实验探究题(本题共3小题，第17题4分，第18题6分,第19题8分,共18分)
17.(1)使温度计的玻璃泡完全浸没在水中，并且不能碰到烧杯壁和烧杯底
(2)使得烧杯内外气压相等
(3)小于 (4)大于
18.(1)木块移动距离 转换法
(2)速度 (3)相同 (4)不能
(5)不超载行驶，不超速行驶
19.(1)电阻 R 两端的电压
(2)如图所示
(3)定值电阻R 断路
(4)0.30 导体的电阻一定时，通过导体的电流与其两端的电压成正比
换用不同阻值的定值电阻，再次重复实验，
看能否得到相同的结论
5U1U2-U1R0 R₀的阻值太大，导致电压表的示数太小，误差较大
五、综合应用题(本题共2小题，第20题9分,第21题9分,共18分)
20.解：(1)由题意可知，当它以最大速度匀速直线行驶500m，需要的时间
t=sv=500m1m/s=500s
(2)送餐机器人和配送食物的总重力
G=m总g=(50kg+25kg)×10 N/kg=750 N
机器人静止时对水平地面的压力
F=G=750 N
机器人对地面的压强
p=FS=750N30×10-4m2=2.5×105Pa
(3)机器人在水平地面上做匀速直线运动时，所受的牵引力和阻力二力平衡，大小相等，即
F牵=f阻=0.2G=0.2m总g=0.2x(m+m物)g=0.2×(50kg+25kg)×10 N/kg=150 N
由. P=Wt=Fst=Fv可得，机器人匀速行驶过程中牵引力做功的最大功率
P=F牵v=150 N×1 m/s=150W
21.(1)减小 不工作
(2)若恒温箱中最高温度为 100℃则当恒温箱温度为100℃时，电磁继电器线圈中的电流刚好为50mA，衔铁被吸合，电热丝停止工作，由图像可知当t=100 ℃时,R₁=40Ω
控制电路的总电阻 R=UI=6V0.05A=120Ω
可变电阻器的阻值
R₂=R-R₁=120Ω-40Ω=80Ω
(3)R₁的阻值随温度降低而增大，由于由吸合时电路的总电阻不变，要调低恒温箱的设定温度，即在温度低于 100℃时工作电路被断开，因此应将可变电阻器R₂的阻值适当调小
电压U/V
3.00
2.50
2.00
1.50
电流I/A
0.25
0.20
0.15
