中考物理真题分项汇编(全国通用)专项四动态电路分析(第02期)精品练习(原卷版+解析)

这是一份中考物理真题分项汇编(全国通用)专项四动态电路分析(第02期)精品练习(原卷版+解析)，共16页。

A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
2．（2023江西）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．A的示数变大，V1的示数不变B．A 的示数变大，V2的示数变大
C．V1的示数与V2的示数之和不变D．V2的示数与A的示数之比变小

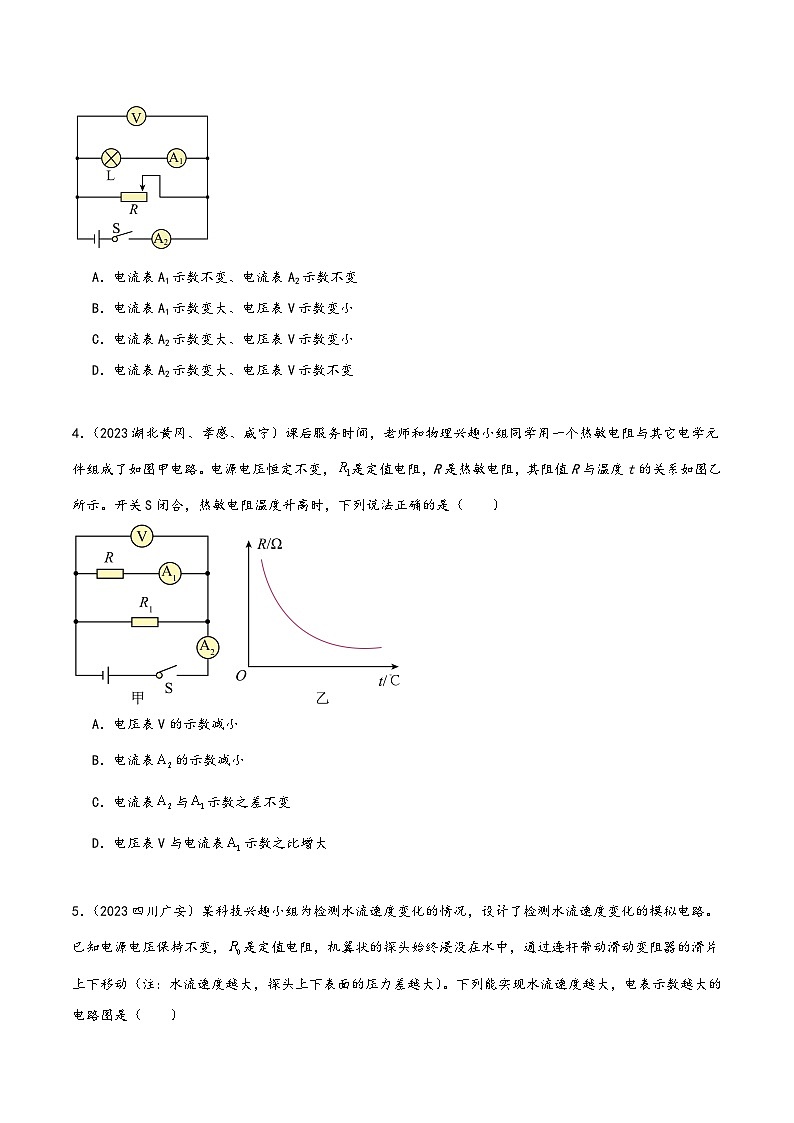

3．（2023四川眉山）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法中正确的是（ ）

A．电流表A1示数不变、电流表A2示数不变
B．电流表A1示数变大、电压表V示数变小
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
4．（2023湖北黄冈、孝感、咸宁）课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。电源电压恒定不变，是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图乙所示。开关S闭合，热敏电阻温度升高时，下列说法正确的是（ ）

A．电压表V的示数减小
B．电流表的示数减小
C．电流表与示数之差不变
D．电压表V与电流表示数之比增大

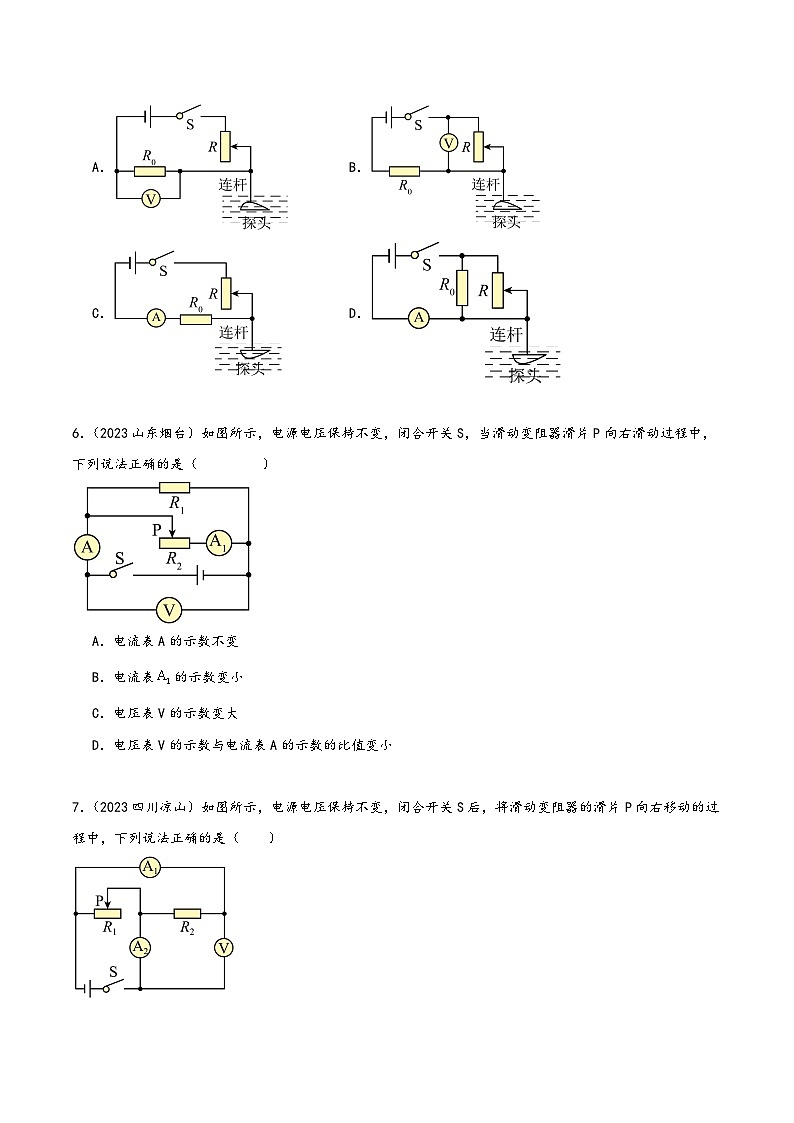

5．（2023四川广安）某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（ ）
A． B．
C． D．
6．（2023山东烟台）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）

A．电流表A的示数不变
B．电流表的示数变小
C．电压表V的示数变大
D．电压表V的示数与电流表A的示数的比值变小
7．（2023四川凉山）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）

A．电流表的示数不变，电压表V的示数变小
B．电流表的示数不变，电压表V的示数不变
C．电压表V的示数与电流表的示数比值不变
D．电压表V的示数与电流表的示数比值变小
8．（2023四川宜宾）如图所示，电源电压保持不变，是定值电阻，R是光敏电阻，其阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况是（ ）

A．A表和V表示数均变大B．A和V表示数均变小
C．A表示数变大，V表示数变小D．A表示数变小，V表示数变大
9．（2023甘肃金昌）学校科技小组设计了一个室内天然气泄漏检测仪，原理如图所示，其中R是检测天然气的电阻（气敏电阻），天然气浓度增大时，R减小，R0为定值电阻，电源电压不变，闭合开关S，下列判断正确的是（ ）

A．显示仪一定是电流表
B．室内有天然气泄漏时，显示仪示数变小
C．室内有天然气泄漏时，电路消耗的电功率变小
D．若调低报警浓度，可将R0换成阻值大一点的电阻
10.（2023湖北宜昌）如图是某品牌智能体重秤的电路结构图，电源电压恒定，为定值电阻，秤盘下方的电阻R为压敏电阻其阻值随所受压力增大而减小。体重越重时，下列判断正确的是（ ）

A．电流表示数越小B．电压表示数越小
C．电路消耗的总功率越大D．电压表与电流表示数的比值越大
11．（多选）（2023云南）如图所示的电路中，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向下移动，则（ ）

A．电压表和电流表A的示数之比不变
B．电压表和电流表A的示数之比变大
C．电压表示数的变化量和电流表A示数的变化量比值的绝对值变大
D．电压表示数的变化量和电流表A示数的变化量A比值的绝对值不变
12．（多选）（2023湖南株洲）图为某款电加热器的简化电路图，R1、R2、R3为定值电阻，a、b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。则开关（ ）

A．连接a、b时，R1和R2串联
B．连接c、d时，R1和R3串联
C．从连接a、b旋转至c、d时，通过R1的电流变小
D．从连接a、b旋转至c、d时，通过R1的电流变大

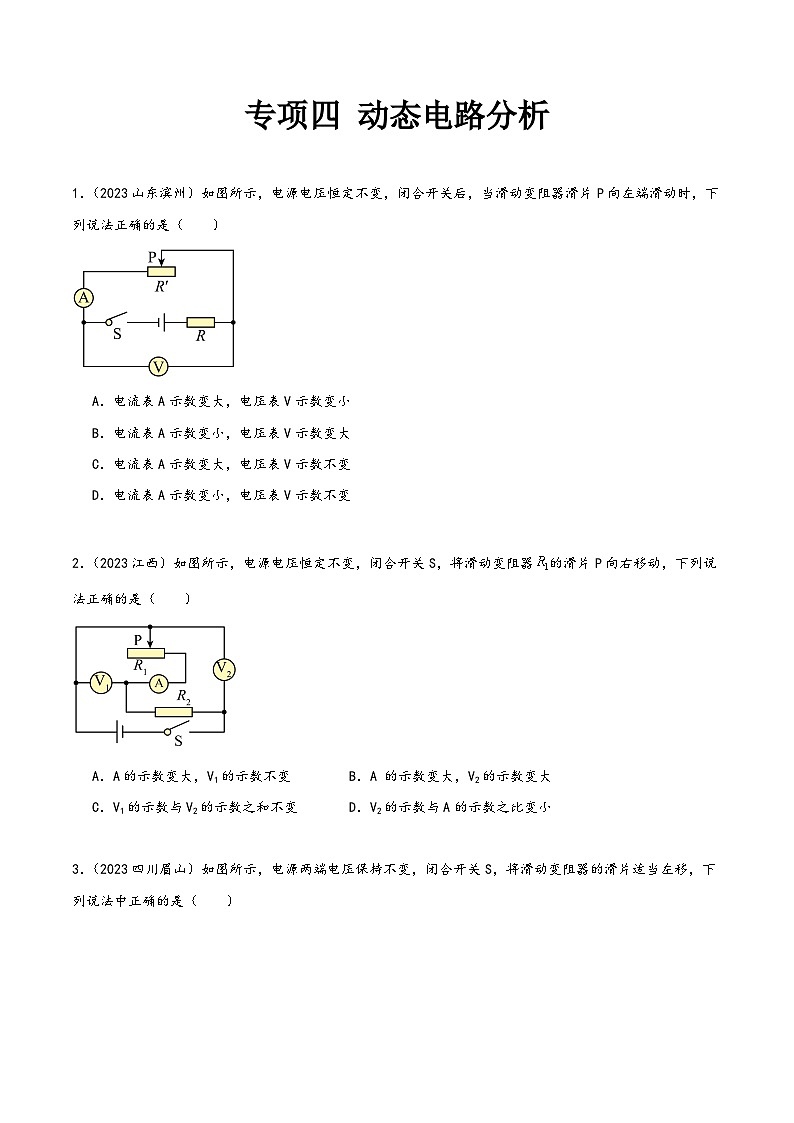

专项四 动态电路分析
1．（2023山东滨州）如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）

A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
【答案】A
【解析】由电路图可知，R和滑动变阻器R'串联，电压表V测R'两端的电压，电流表测电路中的电流；当开关S闭合，滑片由向左端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表A的示数变大；由U=IR可知，R两端电压变大；因串联电路总电压等于各分电压之和，所以由滑动变阻器R'两端的电压会变小，即电压表V读数会变小。故A正确，BCD错误。
故选A。
2．（2023江西）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．A的示数变大，V1的示数不变B．A 的示数变大，V2的示数变大
C．V1的示数与V2的示数之和不变D．V2的示数与A的示数之比变小
【答案】D
【解析】ABC．由电路图可知，滑动变阻器与定值电阻R2串联在电路中，电流表A测电路的电流，V1测量滑动变阻器的电压，V2测量电源电压，当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变小，则电路中的电流增大，定值电阻R2两端的电压增大，又电源电压恒定不变，可知滑动变阻器两端的电压减小，即V1的示数变小，V2的示数不变，V1的示数与V2的示数之和变小，故ABC错误
D．由于V2测量电源电压，示数不变，电路中的电流增大，A的示数增大，则V2的示数与A的示数之比变小，故D正确
故选D。
3．（2023四川眉山）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法中正确的是（ ）

A．电流表A1示数不变、电流表A2示数不变
B．电流表A1示数变大、电压表V示数变小
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
【答案】D
【解析】由图可知，灯泡和滑动变阻器并联，电压表灯泡两端电压，电流表A1测灯泡电流，A2测干路电流，当滑动变阻器的滑片适当左移，接入电路中的电阻减小，根据并联电路的特点可知，各支路的电压不变，所以，电压表V的读数不变，电流表A1的读数也不变；而滑动变阻器的接入电路中的电阻减小，电压不变，其电流增大；根据并联电路中电流的特点可知，一条支路上的电流不变，一条支路上的电流增大，所以干路上的电流也增大，即电流表A2的读数变大，故ABC错误，D正确。
故选D。
4．（2023湖北黄冈、孝感、咸宁）课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。电源电压恒定不变，是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图乙所示。开关S闭合，热敏电阻温度升高时，下列说法正确的是（ ）

A．电压表V的示数减小
B．电流表的示数减小
C．电流表与示数之差不变
D．电压表V与电流表示数之比增大
【答案】C
【解析】如图，定值电阻R1与热敏电阻并联，电流表A1测热敏电阻的电流，A2测干路电流，电压表测电源电压；
A．电压表测电源电压，电源电压恒定不变，电压表V的示数不变，故A错误；
B．开关S闭合，热敏电阻温度升高时，由图乙可知热敏电阻阻值减小，电源电压恒定不变由可知，通过热敏电阻的电流A1增大，干路电流增大，电流表的示数增大，故B错误。
C．电流表与示数之差为通过定值电阻的电流，其示数不变，故C正确；
D．电压表V与电流表示数之比为热敏电阻的阻值，开关S闭合，热敏电阻温度升高时，由图乙可知热敏电阻阻值减小，故D错误。
故选C。
5．（2023四川广安）某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（ ）
A． B．
C． D．
【答案】A
【解析】A．如图所示，两个电阻串联，电压表测定值电阻两端的电压。当水流速度增大时，机翼状的探头上方流速较大，压强较小，变阻器滑片向上移动，电路总电阻减小，根据欧姆定律可知，通过电路的电流增大，根据可知，电压表示数增大，故A符合题意；
B．如图所示，两个电阻串联，电压表测变阻器两端的电压。当水流速度增大时，机翼状的探头上方流速较大，压强较小，变阻器滑片向上移动，根据串联电路分压原理可知，电阻越小，其两端电压越小，所以电压表示数会减小，故B不符合题意；
C．如图所示，两个电阻串联，电流表测通过电路的电流。当水流速度增大时，机翼状的探头下方流速较大，压强较小，变阻器滑片向下移动，电路总电阻增大，根据欧姆定律可知，电阻增大，通过电路的电流会减小，即电流表示数变小，故C不符合题意；
D．如图所示，两个电阻并联，电流表测通过干路的电流。当水流速度增大时，机翼状的探头下方流速较大，压强较小，变阻器滑片向下移动，变阻器接入电路的电阻变大，根据欧姆定律可知，支路的电流变小；在并联电路中，总电流等于各支路电流之和，定值电阻支路的电流不受影响，所以干路电流变小，即电流表示数变小，故D不符合题意。
故选A。
6．（2023山东烟台）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）

A．电流表A的示数不变
B．电流表的示数变小
C．电压表V的示数变大
D．电压表V的示数与电流表A的示数的比值变小
【答案】D
【解析】由图可知，滑动变阻器与定值电阻并联，电压表测电源电压，由于电源电压不变，则电压表的示数不变；电流表A测干路电流，电流表A1测通过变阻器的电流；当滑动变阻器滑片P向右滑动过程中，变阻器接入电路的电阻变小，根据欧姆定可知通过变阻器的电流变大，即电流表A1的示数变大；因为滑片移动不影响R1支路的电流，根据并联电路中干路电流等于各支路电流之和，可以判断干路的电流变大，即电流表A的示数变大；因电流表A的示数变大，电压表V的示数不变，则电压表V的示数与电流表A的示数的比值变小，故D正确，ABC错误。
故选D。
7．（2023四川凉山）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）

A．电流表的示数不变，电压表V的示数变小
B．电流表的示数不变，电压表V的示数不变
C．电压表V的示数与电流表的示数比值不变
D．电压表V的示数与电流表的示数比值变小
【答案】C
【解析】根据电路图可知，该电路是并联电路，电流表测量通过R2的电流，电流表测量干路的电流，电压表V测量电源电压；根据并联电路的电压特点可知，电压表V的示数不变；根据并联电路互不影响的特点可知，电流表的示数不变；
根据并联电路的电流特点可知，电流表的示数随着通过R1的电流的变化而变化，滑动变阻器的滑片P向右移动的过程中，R1的电阻变大，通过R1的电流变小，所以，电流表的示数变小；
根据可知，电压表V的示数与电流表的示数之比等于定值电阻R2的大小，定值电阻R2的阻值不变；电压表V的示数与电流表的示数之比等于滑动变阻器R1的大小，电阻是变大的。
故ABD错误，C正确。
故选C。
8．（2023四川宜宾）如图所示，电源电压保持不变，是定值电阻，R是光敏电阻，其阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况是（ ）

A．A表和V表示数均变大B．A和V表示数均变小
C．A表示数变大，V表示数变小D．A表示数变小，V表示数变大
【答案】D
【解析】逐渐减小光源电阻的光照强度，光敏电阻的阻值增大，电路的总电阻R总变大，电源电压U不变，电路电流变小，电流表示数变小；定值电阻R0阻值不变，定值电阻两端电压变小，光敏电阻两端电压变大，电压表示数变大，故ABC不符合题意，D符合题意。
故选D。
9．（2023甘肃金昌）学校科技小组设计了一个室内天然气泄漏检测仪，原理如图所示，其中R是检测天然气的电阻（气敏电阻），天然气浓度增大时，R减小，R0为定值电阻，电源电压不变，闭合开关S，下列判断正确的是（ ）

A．显示仪一定是电流表
B．室内有天然气泄漏时，显示仪示数变小
C．室内有天然气泄漏时，电路消耗的电功率变小
D．若调低报警浓度，可将R0换成阻值大一点的电阻
【答案】D
【解析】A．由电路图可知，R与R0串联，当天然气浓度增大时，R阻值减小，由串联电路电阻等比例分压可知，此时R0两端电压增大，可知显示仪可以为电压表，故A错误；
B．室内有天然气泄漏时，R阻值减小，若显示仪为电压表，则由串联电路电阻等比例分压可知，此时R0两端电压增大，若显示仪为电流表，此时R0将被短路，电路中只有R，R阻值减小，由欧姆定律可得，电路中电流增大，故可知B错误；
C．室内有天然气泄漏时，此时电路中的阻值变小，由可得，电路消耗的电功率变大，故C错误；
D．若调低报警浓度，即电阻R阻值较大时，此时R0两端电压不变，故由串联电路电阻等比例分压可知，可将R0换成阻值大一点的电阻，故D正确。
10.（2023湖北宜昌）如图是某品牌智能体重秤的电路结构图，电源电压恒定，为定值电阻，秤盘下方的电阻R为压敏电阻其阻值随所受压力增大而减小。体重越重时，下列判断正确的是（ ）

A．电流表示数越小B．电压表示数越小
C．电路消耗的总功率越大D．电压表与电流表示数的比值越大
【答案】C
【解析】如图所示，定值电阻和压敏电阻串联，电压表测定值电阻两端的电压，电流表测通过的电流，压敏电阻其阻值随所受压力增大而减小。
A．当体重越重时，压敏电阻阻值减小，则电路总电阻减小，电源电压恒定，根据欧姆定律可知，通过电路的电流增大，电流表示数变大，故A错误；
B．根据串联电路中分压原理可知，电阻越大两端的电压越大，又因为串联电路中总电压等于各分电压之和，所以当体重越重时，压敏电阻阻值减小，压敏电阻两端的电压减小，电源电压恒定，定值电阻两端的电压增大，即电压表示数变大，故B错误；
C．当体重越重时，压敏电阻阻值减小，则电路总电阻减小，电源电压恒定，根据欧姆定律可知，通过电路的电流增大；根据可知，总电流越大，电路总功率越大，故C正确；
D．电压表测定值电阻两端的电压，电压表与电流表示数的比值刚好是定值电阻的阻值，定值电阻的阻值不变，所以电压表与电流表示数的比值不会变，故D错误。
故选C。
11．（多选）（2023云南）如图所示的电路中，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向下移动，则（ ）

A．电压表和电流表A的示数之比不变
B．电压表和电流表A的示数之比变大
C．电压表示数的变化量和电流表A示数的变化量比值的绝对值变大
D．电压表示数的变化量和电流表A示数的变化量A比值的绝对值不变
【答案】ABD
【解析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表A测电路中的电流。
AB．将滑动变阻器的滑片P向下移动，接入电路中的电阻变大，电路中的总电阻变大，由得，电路中的电流变小，即电流表A的示数变小，根据欧姆定律可知，电压表V1和电流表A的示数之比为R1的阻值，由于R1是定值电阻，该比值故不变。电压表V2和电流表A的示数之比为R2的阻值。由于R2是滑动变阻电阻，滑片向下移动，该接入电路的阻值变大，故该比值变大，故AB符合题意；
CD．设滑片移动前后电路中的电流分别为I1、I2，则，滑片移动前后电压表V2示数的变化量，即，将滑动变阻器的滑片P向下移动，R2分得电压增大，R1分得电压减小，由于电源电压不变，根据串联电路分压特点可知，故，由于R1是定值电阻，该比值故不变，故C不符合题意，D符合题意。
故选ABD。
12．（多选）（2023湖南株洲）图为某款电加热器的简化电路图，R1、R2、R3为定值电阻，a、b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。则开关（ ）

A．连接a、b时，R1和R2串联
B．连接c、d时，R1和R3串联
C．从连接a、b旋转至c、d时，通过R1的电流变小
D．从连接a、b旋转至c、d时，通过R1的电流变大
【答案】AD
【解析】A．如图所示，当连接a、b时，电路中只有R1和R2串联，故A符合题意；
B．如图所示，当连接c、d时，电路由R1和R3并联，故B不符合题意；
C D．如图所示，当连接a、b时，电路总电阻是R1和R2电阻之和，当连接c、d时，R1支路上电阻只有自己的电阻，根据欧姆定律可知，电压不变时，电阻越小，电流越大，故从连接a、b旋转至c、d时，通过R1的电流变大。故C不符合题意，D符合题意。
故选AD。
