考点1 两种电荷
1．（2023广东广州）手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，则（ ）
A．M带正电B．M不带电
C．手摩擦M时，正电荷从手转移到MD．手摩擦M时，电子从手转移到M
2．（2023湖南永州）甲、乙、丙三个轻质小球，已知甲球带正电，甲和乙互相吸引，甲和丙互相排斥，则（ ）
A．乙一定带负电，丙带正电
B．乙可能带负电，丙带负电
C．乙可能不带电，丙带正电
D．乙一定不带电，丙带负电
3．（2023湖北武汉）小红同学用气球（由橡胶制成）与自己的头发摩擦几下，松手后，气球“粘”在头发上，其原因是（ ）
A．气球上的负电荷转移到头发上
B．头发上的正电荷转移到气球上
C．气球和头发带同种电荷而相互排斥
D．气球和头发带异种电荷而相互吸引
4．（2023陕西）人类在探索微观世界的历程中，认识到原子由原子核和电子构成，而原子核又是由 和 构成的。
5．（2023陕西）将两个与头发摩擦过的气球靠近，发现它们相互排斥，说明它们带上了 （选填“同种”或“异种”）电荷。摩擦起电的实质是 的转移。

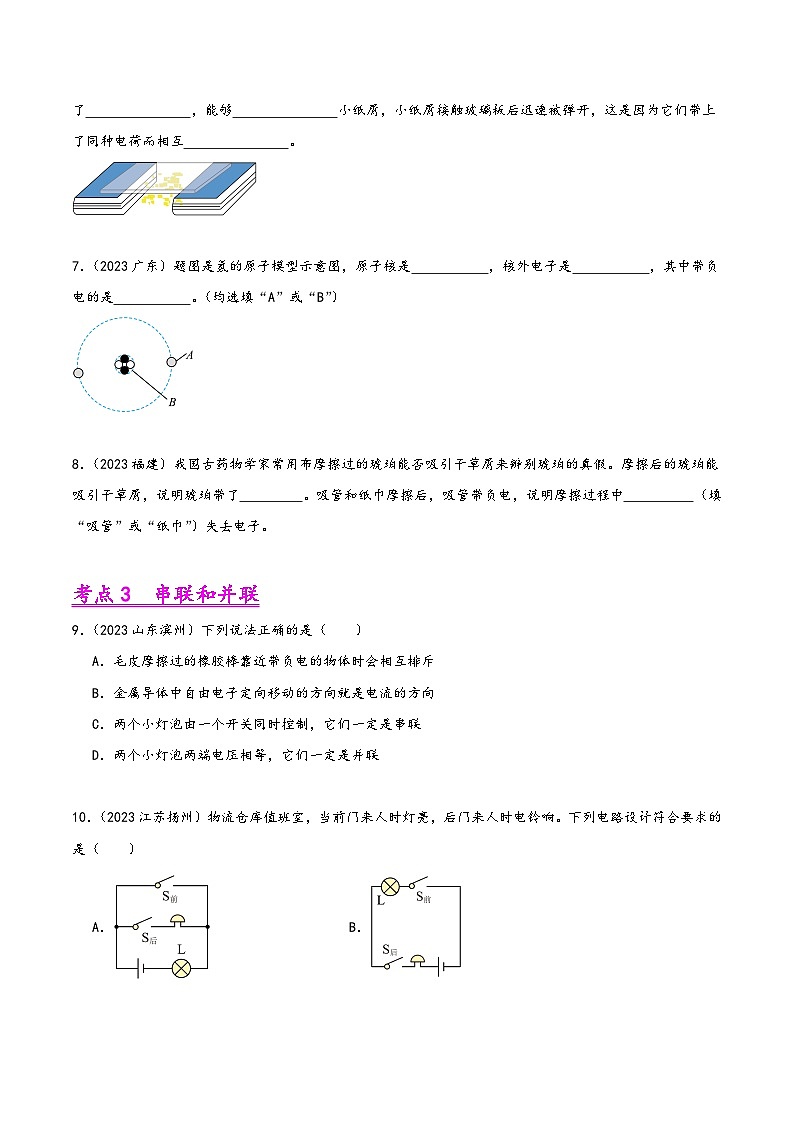

6．（2023江苏无锡）如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小纸屑，用干燥的丝绸在玻璃板上摩擦，会观察到下方的小纸屑上下飞舞，跳跃不停。这是因为有机玻璃板被丝绸摩擦后带上了 ，能够 小纸屑，小纸屑接触玻璃板后迅速被弹开，这是因为它们带上了同种电荷而相互 。

7．（2023广东）题图是氢的原子模型示意图，原子核是 ，核外电子是 ，其中带负电的是 。（均选填“A”或“B”）

8．（2023福建）我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，说明琥珀带了 。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中 （填“吸管”或“纸巾”）失去电子。
考点3 串联和并联
9．（2023山东滨州）下列说法正确的是（ ）
A．毛皮摩擦过的橡胶棒靠近带负电的物体时会相互排斥
B．金属导体中自由电子定向移动的方向就是电流的方向
C．两个小灯泡由一个开关同时控制，它们一定是串联
D．两个小灯泡两端电压相等，它们一定是并联
10．（2023江苏扬州）物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的是（ ）
A． B．
C． D．

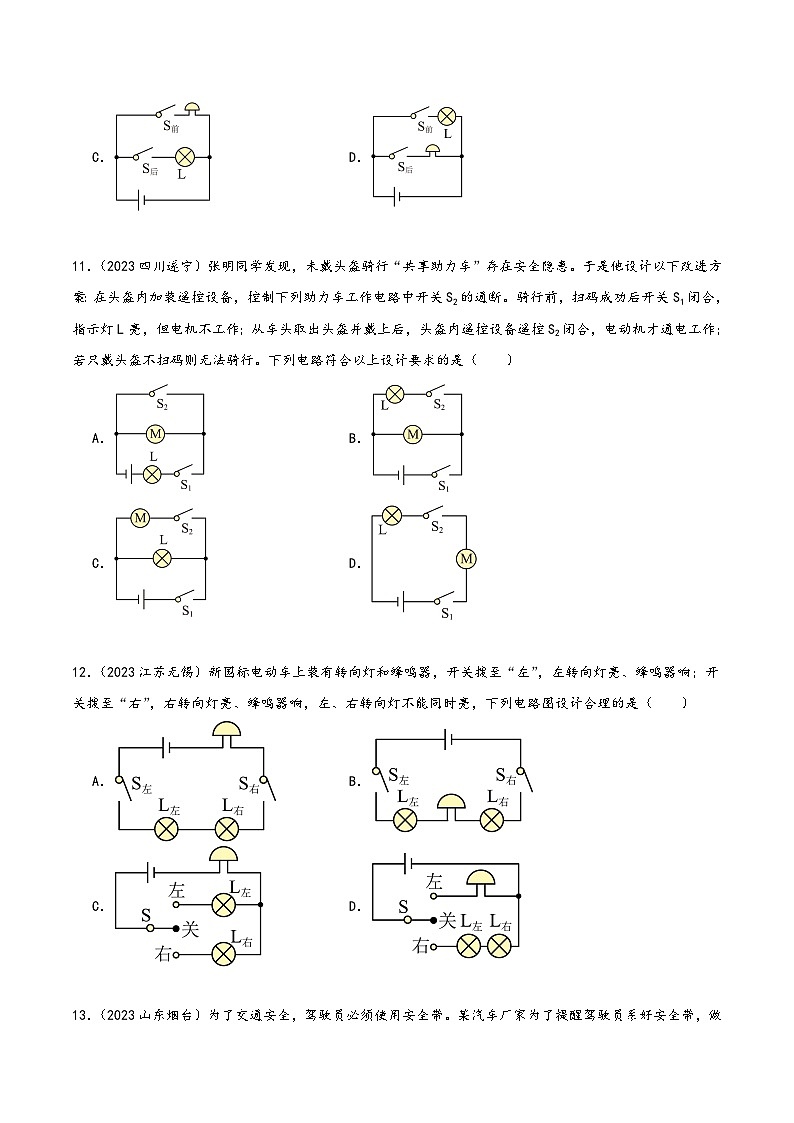

11．（2023四川遂宁）张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S2的通断。骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A． B．
C． D．
12．（2023江苏无锡）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计合理的是（ ）
A． B．
C． D．
13．（2023山东烟台）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
A． B．
C． D．
考点5 串并联电路中电流特点
14．（2023广东）如题图所示，标有“2.5V 0.3A”的灯泡L1和标有“6V 0.15A”的灯泡L2连接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。

考点6 电压
15．（2023四川广安）“估测”是物理学中常用的一种方法。下列估测最符合实际的是（ ）
A．中学生课桌的高度约为1.5mB．手机电池的电压约为36V
C．广安五月的平均气温约为50℃D．广安中考体考实心球的质量约为2kg
考点7 串并联电路中电压特点
16．（2023福建）如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是 联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则 。

考点8 电阻
17．（2023湖北宜昌）下列有关材料的说法错误的是（ ）
A．家庭电路中保险丝的导电性比导线好
B．LED灯中的发光二极管是用半导体材料做成的
C．撑杆跳高时使用的撑杆具有强度高、弹性好的特点
D．密度非常小、隔热性非常好的气凝胶可以用来做航天服
18．（2023福建）滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
考点9 变阻器
19．（2023广东）如题图所示，电压表的读数为 V；滑动变阻器以图所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。

专题13 电路、电流、电压、电阻
考点1 两种电荷
1．（2023广东广州）手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，则（ ）
A．M带正电B．M不带电
C．手摩擦M时，正电荷从手转移到MD．手摩擦M时，电子从手转移到M
【答案】D
【解析】由题意可知，开始手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，根据同种电荷互相排斥可知此时M带负电；根据摩擦起电的本质可知，得到电子的带负电，失去电子的带正电，因此手摩擦M时，电子从手转移到M。
故选D。
2．（2023湖南永州）甲、乙、丙三个轻质小球，已知甲球带正电，甲和乙互相吸引，甲和丙互相排斥，则（ ）
A．乙一定带负电，丙带正电
B．乙可能带负电，丙带负电
C．乙可能不带电，丙带正电
D．乙一定不带电，丙带负电
【答案】C
【解析】根据电荷间的相互作用和带电体的性质可知，甲球带正电，甲和乙相互吸引，则乙球可能带负电，也可能不带电；甲和丙互相排斥，说明丙球带正电，故C符合题意，ABD不符合题意。
故选C。
3．（2023湖北武汉）小红同学用气球（由橡胶制成）与自己的头发摩擦几下，松手后，气球“粘”在头发上，其原因是（ ）
A．气球上的负电荷转移到头发上
B．头发上的正电荷转移到气球上
C．气球和头发带同种电荷而相互排斥
D．气球和头发带异种电荷而相互吸引
【答案】D
【解析】人们规定，用毛皮擦过的橡胶棒上所带的电荷叫负电荷，气球与头发摩擦后，摩擦过程中电子从毛皮转移到气球上，气球得到电子带负电，则头发失去电子的带正电；相互靠近时出现了气球“粘”在头发上的现象，是因为异种电荷互相吸引，故ABC不符合题意，故D符合题意。
故选D。
4．（2023陕西）人类在探索微观世界的历程中，认识到原子由原子核和电子构成，而原子核又是由 和 构成的。
【答案】 质子 中子
【解析】[1][2]原子核又是不带电的中子和带正电的质子组成，由于核内质子所带电荷与核外电子的电荷数量相等，电性相反所以整个原子不显电性。
5．（2023陕西）将两个与头发摩擦过的气球靠近，发现它们相互排斥，说明它们带上了 （选填“同种”或“异种”）电荷。摩擦起电的实质是 的转移。
【答案】 同种 电子
【解析】[1]同种电荷相互排斥，异种电荷相互吸引，将两个与头发摩擦过的气球靠近，发现它们相互排斥，说明它们带同种电荷。
[2]摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，因为电子带负电，所以失去电子的物体带正电，得到电子的物体带负电。
6．（2023江苏无锡）如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小纸屑，用干燥的丝绸在玻璃板上摩擦，会观察到下方的小纸屑上下飞舞，跳跃不停。这是因为有机玻璃板被丝绸摩擦后带上了 ，能够 小纸屑，小纸屑接触玻璃板后迅速被弹开，这是因为它们带上了同种电荷而相互 。

【答案】 电荷 吸引 排斥
【解析】[1]由摩擦起电现象可知，物体通过摩擦可以带上电荷，所以有机玻璃板被丝绸摩擦后带上了电荷。
[2]由于带电体能吸引轻小物体，所以有机玻璃板带上了电荷，能吸引小纸屑。
[3]小纸屑接触玻璃板后迅速被弹开，因为小纸屑接触玻璃板后，带上了与有机玻璃板相同的电荷，由于同种电荷相互排斥，所以小纸屑又被弹开。
7．（2023广东）题图是氢的原子模型示意图，原子核是 ，核外电子是 ，其中带负电的是 。（均选填“A”或“B”）

【答案】 B A A
【解析】[1][2][3]原子是由原子核和核外电子组成，核外电子绕着原子核运动，原子核是由质子和中子组成的，其中质子带正电，中子不带电，电子带负电。
8．（2023福建）我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，说明琥珀带了 。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中 （填“吸管”或“纸巾”）失去电子。
【答案】 电荷/电 纸巾
【解析】[1]带电体具有吸引轻小物体的性质，摩擦后的琥珀能吸引干草屑，说明摩擦后的琥珀带有电荷。
[2]吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中，吸管得到电子，纸巾失去电子。
考点3 串联和并联
9．（2023山东滨州）下列说法正确的是（ ）
A．毛皮摩擦过的橡胶棒靠近带负电的物体时会相互排斥
B．金属导体中自由电子定向移动的方向就是电流的方向
C．两个小灯泡由一个开关同时控制，它们一定是串联
D．两个小灯泡两端电压相等，它们一定是并联
【答案】A
【解析】A．毛皮摩擦过的橡胶棒，橡胶棒得到电子，带负电，根据电荷间的相互作用规律，同种电荷相互排斥，毛皮摩擦过的橡胶棒靠近带负电的物体时会相互排斥，故A正确；
B．物理学中规定，正电荷定向移动的方向为电流的方向，金属导体中自由电子定向移动的反方向就是电流的方向，故B错误；
C．灯泡串联时，开关可以同时控制两盏灯泡；灯泡并联时，若开关接在干路上，仍然可以控制两盏灯泡；则这两盏灯泡串联或并联都可以，故C错误；
D．当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故D错误。
故选A。
10．（2023江苏扬州）物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的是（ ）
A． B．
C． D．
【答案】D
【解析】A．由图可知，当前门开关闭合后门开关断开时，灯泡发光，电铃不响；当前门开关断开后门开关闭合时，灯泡发光，电铃响，故A不符合题意；
B．由图可知，当前门开关闭合后门开关断开时，灯泡不亮，故B不符合题意；
C．由图可知，当前门开关闭合后门开关断开时，灯泡不亮，电铃响；当前门开关断开后门开关闭合时，灯泡亮，电铃不响，故C不符合题意；
D．由图可知，当前门开关闭合后门开关断开时，灯泡亮，电铃不响；当前门开关断开后门开关闭合时，灯泡不亮，电铃响，故D符合题意。
故选D。
11．（2023四川遂宁）张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S2的通断。骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A． B．
C． D．
【答案】C
【解析】根据题意可知，骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作，这说明灯泡与电机工作时互不影响，是并联的；若只戴头盔不扫码则无法骑行，则开关S1在干路中控制整个电路，开关S2与电机在一条支路中，故C符合题意，ABD不符合题意。
故选C。
12．（2023江苏无锡）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计合理的是（ ）
A． B．
C． D．
【答案】C
【解析】由题意可知，左右转向灯独立工作，互不影响，是并联的；左右转向灯任何一个亮，蜂鸣器都响，说明蜂鸣器在干路上，用一个单刀双掷开关控制，保证左、右转向灯不能同时亮，故C符合题意。ABD不符合题意。
故选C。
13．（2023山东烟台）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
A． B．
C． D．
【答案】A
【解析】A．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，灯被短路，提示灯灭，故A符合题意；
B．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，电阻被短路，灯会更亮，故B不符合题意；
C．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，电阻和灯泡并联，灯仍然发光，故C不符合题意；
D．如图所示，驾驶员坐上驾驶座位未系安全带时，只有开关闭合，灯泡断路，提示灯不亮，故D不符合题意。
故选A。
考点5 串并联电路中电流特点
14．（2023广东）如题图所示，标有“2.5V 0.3A”的灯泡L1和标有“6V 0.15A”的灯泡L2连接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。

【答案】 串 L2 0.15
【解析】[1]由图可知，开关闭合后，整个电路只有一条闭合回路，灯泡L1和灯泡L2串联。
[2][3]通过小灯泡的电流达到额定电流时，小灯泡正常发光，由图可知，两灯泡串联，根据串联电路中电流处处相等的规律可知，灯泡L2的额定电流小于灯泡L1的额定电流，故先正常发光的是灯泡L2；且此时通过另一灯泡的电流也是灯泡L2的额定电流，即0.15A。
考点6 电压
15．（2023四川广安）“估测”是物理学中常用的一种方法。下列估测最符合实际的是（ ）
A．中学生课桌的高度约为1.5mB．手机电池的电压约为36V
C．广安五月的平均气温约为50℃D．广安中考体考实心球的质量约为2kg
【答案】D
【解析】A．中学生课桌的高度大约为0.7m左右，故A不符合题意；
B．手机电池的电压最大在4V左右，故B不符合题意；
C．我国绝大部分地区夏天最热时的气温大约在40℃左右，故C不符合题意；
D．目前中考用的实心球统一为2kg，不同的实心球质量差异应该在30g以内，故D符合题意。
故选D。
考点7 串并联电路中电压特点
16．（2023福建）如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是 联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则 。

【答案】 串 2∶1
【解析】[1]闭合S1，断开S2、S3，灯L1、L2串联，电压表没有接入电路。
[2]闭合S1、S2，断开S3，灯L1、L2串联，灯L1、L2串联，电压表测量电源电压，即电源电压为U1；闭合S1、S3，断开S2，灯L1、L2串联，电压表测量L2两端的电压，又两灯完全相同，则L1和L2两端电压相等，根据串联电路的总电压等于各用电器两端的电压之和，则
考点8 电阻
17．（2023湖北宜昌）下列有关材料的说法错误的是（ ）
A．家庭电路中保险丝的导电性比导线好
B．LED灯中的发光二极管是用半导体材料做成的
C．撑杆跳高时使用的撑杆具有强度高、弹性好的特点
D．密度非常小、隔热性非常好的气凝胶可以用来做航天服
【答案】A
【解析】A．家庭电路中保险丝的导电性会稍差一点，电阻比导线会大一些，这样才容易发热，当电路发生短路或过载时，保险丝温度上升较快，就能够及时熔断以保障电路安全，故A错误，A符合题意；
B．发光二极管是用只能单方向导通的材料生产的，这些材料是半导体材料，故B正确，B不符合题意；
C．撑杆跳高时，人要借助撑杆的弹力跃的更高，撑杆要产生形变还不能断，所以使用的撑杆需要具有强度高、弹性好的特点，故C正确，C不符合题意；
D．密度非常小，同样的体积时质量比较小，人会感觉很轻；隔热性非常好，有很优良的保暖作用，所以，气凝胶可以用来做航天服，故D正确，D不符合题意。
故选A。
18．（2023福建）滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
【答案】C
【解析】导体的电阻受导体的材料、长度、横截面积、温度的影响；滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻。故C符合题意，ABD不符合题意。
故选C。
考点9 变阻器
19．（2023广东）如题图所示，电压表的读数为 V；滑动变阻器以图所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。

【答案】 2.3 变小
【解析】[1]由图可知，电压表量程为0~3V，分度值为0.1V，此时电压表的示数为2.3V。
[2]由滑动变阻器的连接方式可知，当滑片向左滑动时，接入电路中的电阻丝变短，则滑动变阻器连入电路的电阻阻值变小。
