人教版（2024）八年级上册第四章 光现象第4节 光的折射复习练习题

这是一份人教版（2024）八年级上册第四章 光现象第4节 光的折射复习练习题，共27页。试卷主要包含了4 光的折射，了解光的折射现象；等内容，欢迎下载使用。
专题4.4 光的折射
学新课标对课节知识点要求
【课程标准】通过实验，了解光的折射现象及其特点。
【学习目标】
1.了解光的折射现象；
2.知道光在发生折射时，光路是可逆的；
3.能够利用所学知识解释生活中的折射现象。
【学习重点】光的折射规律。
【学习难点】利用所学知识解释生活中的折射现象。
学课节知识点
知识点1. 折射现象
1. 定义：光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫光的折射。
2. 光的折射现象中的几个基本概念
（1）入射光线：从一种介质射向另一种介质的光线(AO)；
（2）折射光线：进入另一种介质的光线(OB)；
（3）法线：过入射点与界面垂直的直线(NN')；
（4）入射角：入射光线与法线的夹角（∠AON，即∠i)；
（5）折射角：折射光线与法线的夹角(∠N'OB，即∠r)
知识点2. 光的折射规律
1. 折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线两侧；光从空气斜射入水 或其他介质中时，折射光线向法线方向偏折，折射角小于入射角，入射角增大(或减小)时，折射角也增大(或减小)；当光从水或其他介质斜射入空气中时，折射角大于入射角。
2. 当光垂直界面入射时，传播方向不变。当光从空气垂直射入水或其他介质中时，传播方向不变，折射角、反射角和入射角都等于0°。
3. 在折射现象中，光路可逆

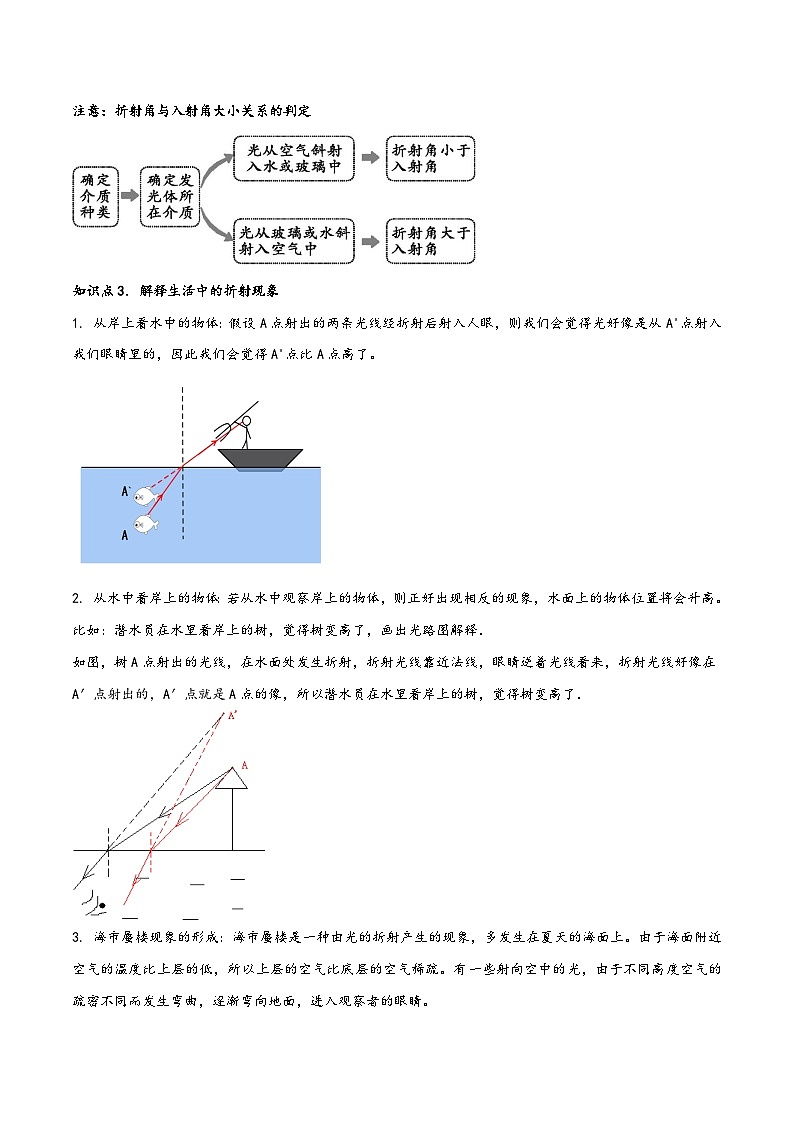

注意：折射角与入射角大小关系的判定
知识点3. 解释生活中的折射现象
1. 从岸上看水中的物体：假设A点射出的两条光线经折射后射入人眼，则我们会觉得光好像是从A'点射入我们眼睛里的，因此我们会觉得A'点比A点高了。
2. 从水中看岸上的物体：若从水中观察岸上的物体，则正好出现相反的现象，水面上的物体位置将会升高。
比如：潜水员在水里看岸上的树，觉得树变高了，画出光路图解释．
如图，树A点射出的光线，在水面处发生折射，折射光线靠近法线，眼睛逆着光线看来，折射光线好像在A′点射出的，A′点就是A点的像，所以潜水员在水里看岸上的树，觉得树变高了．

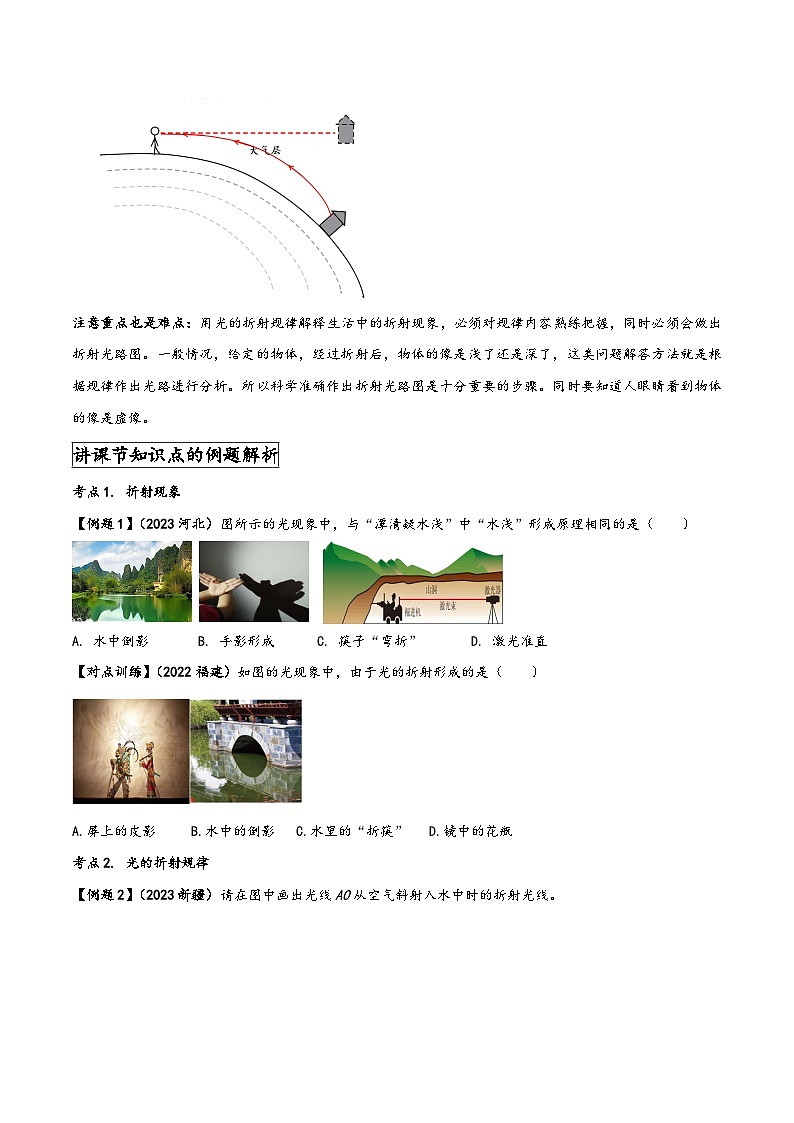

3. 海市蜃楼现象的形成：海市蜃楼是一种由光的折射产生的现象，多发生在夏天的海面上。由于海面附近空气的温度比上层的低，所以上层的空气比底层的空气稀疏。有一些射向空中的光，由于不同高度空气的疏密不同而发生弯曲，逐渐弯向地面，进入观察者的眼睛。

注意重点也是难点：用光的折射规律解释生活中的折射现象，必须对规律内容熟练把握，同时必须会做出折射光路图。一般情况，给定的物体，经过折射后，物体的像是浅了还是深了，这类问题解答方法就是根据规律作出光路进行分析。所以科学准确作出折射光路图是十分重要的步骤。同时要知道人眼睛看到物体的像是虚像。
讲课节知识点的例题解析
考点1. 折射现象
【例题1】（2023河北）图所示的光现象中，与“潭清疑水浅”中“水浅”形成原理相同的是（ ）

A. 水中倒影 B. 手影形成 C. 筷子“弯折” D. 激光准直
【对点训练】（2022福建）如图的光现象中，由于光的折射形成的是（ ）
A.屏上的皮影 B.水中的倒影 C.水里的“折筷” D.镜中的花瓶
考点2. 光的折射规律
【例题2】（2023新疆）请在图中画出光线AO从空气斜射入水中时的折射光线。

【对点训练】（2022广西河池）某同学做“探究光的折射规律”实验，她把半圆形玻璃砖固定在圆盘中心，让激光束沿圆盘半径入射到玻璃砖圆心处，激光束经玻璃砖折射后从半圆弧边射出（如图所示）。旋转圆盘，多次改变激光束入射角度，观察折射光线方向并记录数据，如下表所示。
（1）做第三次实验时，忘了记录入射角的数据，结合图可知，此时的入射角为________；
（2）分析实验数据可知：当光从空气斜射到玻璃表面时，折射角_____入射角，折射角随入射角增大而____。
考点3. 解释生活中的折射现象
【例题3】我们都知道小马过河的故事，如图所示，是小马过河的图片．小马斜着看水中东西，会发生折射．根据光的折射规律，小马看到的河底位置比实际位置要 （填“深”或“浅”）． 小马在河中的“倒影”看起来比它本身要“暗”一些，主要是因为不是所有的光在水面上发生了 ．
【对点训练】甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。
强化知识点的达标问题精练
1. （2023湖南衡阳）下列光现象中，由于光的折射形成的是（ ）

A. 手影 B. 筷子错位 C. 水中倒影 D. 小孔成像
2. （2023天津）中华优秀传统文化蕴含着丰富的物理知识。《墨经》中记载了世界上最早的“小孔成像”实验（如图所示），小孔成像是由于光的______形成的；唐代诗句“潭清疑水浅”描绘了潭水清澈，让人感觉水变浅了，这是由于光的______造成的。

3. （2022四川重庆）“大漠孤烟直，长河落日圆”蕴含了光的折射知识，如图所示属于光的折射的是（ ）

A. 桥在水中的倒影 B. 河底看起来变浅 C. 透过树林的光束 D. 长廊上的树影
4. （2022内蒙古通辽）下列现象中，与筷子在水面处“折断”原理相同的是（ ）

A. 海市蜃楼 B. 日食现象 C. 屏幕上呈现人的影子D. 桥在水中形成的倒影
5. 位于泸州国家高新区的渔子溪生态湿地公园，秉承生产、生活、生态的理念，下列涉及的物理知识判断正确的是（ ）
A. 湖底看起来比实际的浅，这是因为光的折射形成的
B. 戴着蓝色玻璃墨镜的游客看见湖面的荷叶是绿色的
C. 高楼在湖面所成的像是光沿直线传播形成的
D. 烈日当空，湖中水温要比岸边鹅卵石的温度低，是因为水的比热容比鹅卵石的小
6. （2021福建）如图，向右匀速行驶的动车桌面上有杯水，一束光斜射到水面上，保持人射光方向不变。动车减速时（ ）
A. 入射角不变，折射角不变B. 入射角变小，折射角变小
C. 入射角变大，折射角变大D. 入射角变大，折射角变小
7. （2022江苏扬州）在天宫课堂中，航天员王亚平将空气注入水球，形成的气泡球与水球的球心都在O点。一束光线从空气射入水球的光路如图所示，其中球心O与入射点的连线为法线。则进入气泡球的折射光线可能为（ ）
A. ①B. ②C. ③D. ④
8.（2022北京）如图所示的光现象中，由于光的折射形成的是（ ）

A. 日晷上呈现针的影子 B. 景物在镜中成像 C. 鸟巢在水中形成倒影 D. 筷子好像在水面处弯折
9. （2022黑龙江牡丹江）下列正确表示光从空气斜射到水面的光路是（ ）
A. B. C. D.
10. (2021浙江杭州)α一束光从空气中斜射向玻璃砖并穿过，其光路如图所示。关于四个角的大小关系正确的是（ ）
A. α1>γ1B. α2>γ2C. α1=α2D. γ1=γ2
11．水中有一个点光源S，发出的一条光线从水中射入空气中，光路图如图所示。人在岸上观察到点光源S成的像为S'，则（ ）
A．S'在①直线上B．S'在②直线上
C．成像S'是光线发生了光的反射D．成像S'是光线发生了光的折射
12．东湖公园的湖边垂柳成荫，水面倒影如镜，湖水清澈见底，从物理学角度看：“垂柳成荫”是由于光的______形成的，“清澈见底”是由于光的______形成的。
13. 如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中折射光线（用字母表示）是 ，反射角等于 度。当人射角变小时，折射角将变 _.
14．如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。
15. （2022湖南郴州）请画出图中光线斜射入透明液体中的折射光线，并保留作图痕迹。
16. （2022甘肃兰州）如图所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线。
17.光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验。他在光屏上画出互相垂直的NN'和MM'两条线段并相交于O点，如图甲所示。
（1）小华将玻璃砖的一个表面与MM'齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路（AO、OC为同一直线），你认为出现光线OC是因为 所致，鉴于本实验的目的，此时最应该记录的两条光线是 。
（2）接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，（使线段MM'水平）并向水槽中慢慢注水至水面与MM'齐平，入射光线应该从A点向O点射入，这是为了保证 ，其实本实验小华还考虑了入射光线所在一侧的 相同。
（3）小华最终在光屏上记录下了如丙所示的光路图（OE为水中的折射光线），通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是 _。
（4）若用激光以相同的入射角分别从玻璃和水中斜射入空气中，则 射出的折射光线更远离法线。

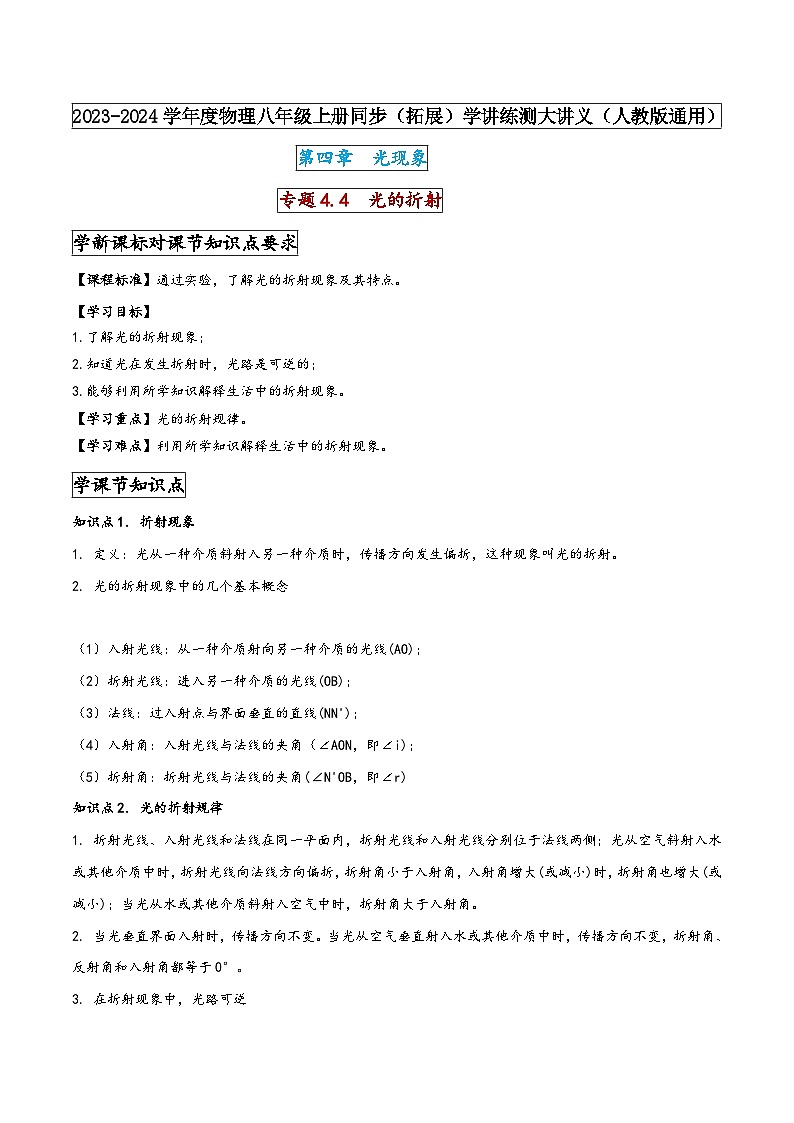

2023-2024学年度物理八年级上册同步（拓展）学讲练测大讲义（人教版通用）
第四章 光现象
专题4.4 光的折射
学新课标对课节知识点要求
【课程标准】通过实验，了解光的折射现象及其特点。
【学习目标】
1.了解光的折射现象；
2.知道光在发生折射时，光路是可逆的；
3.能够利用所学知识解释生活中的折射现象。
【学习重点】光的折射规律。
【学习难点】利用所学知识解释生活中的折射现象。
学课节知识点
知识点1. 折射现象
1. 定义：光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫光的折射。
2. 光的折射现象中的几个基本概念
（1）入射光线：从一种介质射向另一种介质的光线(AO)；
（2）折射光线：进入另一种介质的光线(OB)；
（3）法线：过入射点与界面垂直的直线(NN')；
（4）入射角：入射光线与法线的夹角（∠AON，即∠i)；
（5）折射角：折射光线与法线的夹角(∠N'OB，即∠r)
知识点2. 光的折射规律
1. 折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线两侧；光从空气斜射入水 或其他介质中时，折射光线向法线方向偏折，折射角小于入射角，入射角增大(或减小)时，折射角也增大(或减小)；当光从水或其他介质斜射入空气中时，折射角大于入射角。
2. 当光垂直界面入射时，传播方向不变。当光从空气垂直射入水或其他介质中时，传播方向不变，折射角、反射角和入射角都等于0°。
3. 在折射现象中，光路可逆
注意：折射角与入射角大小关系的判定
知识点3. 解释生活中的折射现象
1. 从岸上看水中的物体：假设A点射出的两条光线经折射后射入人眼，则我们会觉得光好像是从A'点射入我们眼睛里的，因此我们会觉得A'点比A点高了。
2. 从水中看岸上的物体：若从水中观察岸上的物体，则正好出现相反的现象，水面上的物体位置将会升高。
比如：潜水员在水里看岸上的树，觉得树变高了，画出光路图解释．
如图，树A点射出的光线，在水面处发生折射，折射光线靠近法线，眼睛逆着光线看来，折射光线好像在A′点射出的，A′点就是A点的像，所以潜水员在水里看岸上的树，觉得树变高了．
3. 海市蜃楼现象的形成：海市蜃楼是一种由光的折射产生的现象，多发生在夏天的海面上。由于海面附近空气的温度比上层的低，所以上层的空气比底层的空气稀疏。有一些射向空中的光，由于不同高度空气的疏密不同而发生弯曲，逐渐弯向地面，进入观察者的眼睛。

注意重点也是难点：用光的折射规律解释生活中的折射现象，必须对规律内容熟练把握，同时必须会做出折射光路图。一般情况，给定的物体，经过折射后，物体的像是浅了还是深了，这类问题解答方法就是根据规律作出光路进行分析。所以科学准确作出折射光路图是十分重要的步骤。同时要知道人眼睛看到物体的像是虚像。
讲课节知识点的例题解析
考点1. 折射现象
【例题1】（2023河北）图所示的光现象中，与“潭清疑水浅”中“水浅”形成原理相同的是（ ）

A. 水中倒影 B. 手影形成 C. 筷子“弯折” D. 激光准直
【答案】C
【解析】“潭清疑水浅”指人看到水底形成的像，像的位置比物体的实际位置要浅，是光的折射现象。
A．平面的水面相当于平面镜，水中倒影为平面镜成像，属于光的反射，故A不符合题意；
B．光在均匀空气中沿直线传播，手挡住了光的传播而在光不能到达的区域形成手的影子，故B不符合题意；
C．筷子“弯折”，看到水中的“筷子”，是由于光的折射形成的虚像，故C符合题意；
D．激光准直说明光在同种均匀介质中沿直线传播，故D不符合题意。
故选C。
【对点训练】（2022福建）如图的光现象中，由于光的折射形成的是（ ）
A.屏上的皮影 B.水中的倒影 C.水里的“折筷” D.镜中的花瓶
【答案】C
【解析】A．屏上的皮影，是由光在同种均匀介质中沿直线传播形成的，故A不符合题意；
B．平静的水面相当于平面镜，桥在水中形成“倒影”是平面镜成像，平面镜成像是光的反射现象，故B不符合题意；
C．根据光的折射规律可知，当光从水中斜射入空气中时，折射角大于入射角，折射光线向远离法线的方向偏折，出现了插入水中的筷子向上弯折的现象，故C符合题意；
D．花瓶在平面镜中的像属于光的反射现象。故D不符合题意。故选C。
考点2. 光的折射规律
【例题2】（2023新疆）请在图中画出光线AO从空气斜射入水中时的折射光线。

【答案】如图所示。

【解析】首先过入射点O画出法线，然后根据光的折射规律：折射角小于入射角画出折射光线，如图所示。
【对点训练】（2022广西河池）某同学做“探究光的折射规律”实验，她把半圆形玻璃砖固定在圆盘中心，让激光束沿圆盘半径入射到玻璃砖圆心处，激光束经玻璃砖折射后从半圆弧边射出（如图所示）。旋转圆盘，多次改变激光束入射角度，观察折射光线方向并记录数据，如下表所示。
（1）做第三次实验时，忘了记录入射角的数据，结合图可知，此时的入射角为________；
（2）分析实验数据可知：当光从空气斜射到玻璃表面时，折射角________入射角，折射角随入射角增大而________。
【答案】 （1）45° （2）小于 增大
【解析】（1）图是探究光的反射规律的实验装置，入射角为入射光线与法线的夹角，此时入射角的大小为45°。
（2）由表格数据和图示知道，光从空气斜射到玻璃表面时，折射光线向法线偏折，折射角小于入射角。当入射角增大时，折射角增大，即折射角随着入射角的增大而增大。
考点3. 解释生活中的折射现象
【例题3】我们都知道小马过河的故事，如图所示，是小马过河的图片．小马斜着看水中东西，会发生折射．根据光的折射规律，小马看到的河底位置比实际位置要 （填“深”或“浅”）． 小马在河中的“倒影”看起来比它本身要“暗”一些，主要是因为不是所有的光在水面上发生了 ．
【答案】浅；反射．
【解析】河底反射出的光线从水中斜射到水面时，要发生折射，由于光从水中进入空气，所以折射角大于入射角．折射光线的反向延长线的交点即像点在物体的上方；所以看到的河底的位置要比实际位置要浅；光射到水面时，一部分光线发生了反射，另一部分发生了折射而进入水中，这些“倒影”看起来比小马本身“暗”一些．光从水中斜射入空气，折射角大于入射角是造成看到的位置比实际位置变浅的根本原因．
【对点训练】甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。
【答案】如图所示。
【解析】A点鱼发出的光从水中传播到空气中时发生折射，折射角大于入射角，此时人眼逆着折射光线看上去，看到的鱼的位置B比鱼的实际位置A要高。
强化知识点的达标问题精练
1. （2023湖南衡阳）下列光现象中，由于光的折射形成的是（ ）

A. 手影 B. 筷子错位 C. 水中倒影 D. 小孔成像
【答案】B
【解析】A．由于光的直线传播，被物体挡住后，在物体后面就会呈现阴影区域，这就是影子，因此手影的形成说明光在同种均匀介质中沿直线传播的，故A不符合题意；
B．筷子在装有水的杯中发生错位，这是光从水中斜射入空气发生的折射现象，故B符合题意；
C．拱桥在水面的倒影，属于平面镜成像，是光的反射现象，故C不符合题意；
D．小孔成像是由光的直线传播形成的，故D不符合题意。故选B。
2. （2023天津）中华优秀传统文化蕴含着丰富的物理知识。《墨经》中记载了世界上最早的“小孔成像”实验（如图所示），小孔成像是由于光的______形成的；唐代诗句“潭清疑水浅”描绘了潭水清澈，让人感觉水变浅了，这是由于光的______造成的。

【答案】 直线传播 折射
【解析】由于光沿直线传播，光穿过小孔时，能在光屏上成倒立的实像，小孔成像是由于光的直线传播形成的。
由于水底反射的光从水中斜射入空气中，发生了折射现象，折射角大于入射角，人逆着折射光线看去会感觉水变浅了。
3. （2022四川重庆）“大漠孤烟直，长河落日圆”蕴含了光的折射知识，如图所示属于光的折射的是（ ）

A. 桥在水中的倒影 B. 河底看起来变浅 C. 透过树林的光束 D. 长廊上的树影
【答案】B
【解析】A．桥在水中的倒影是由于光的反射形成的虚像，故A不符合题意；
B．河底看起来变浅，是由于光的折射造成的，故B符合题意；
C．透过树林的光束是由于光的直线传播形成的，故C不符合题意；
D．长廊上的树影是由于光的直线传播形成的，故D不符合题意。故选B。
4. （2022内蒙古通辽）下列现象中，与筷子在水面处“折断”原理相同的是（ ）

A. 海市蜃楼 B. 日食现象 C. 屏幕上呈现人的影子D. 桥在水中形成的倒影
【答案】A
【解析】A．海市蜃楼也是光的折射形成的，由于海面上方的空气密度不均匀，光在其中传播时发生了偏折，形成了海市蜃楼现象，故A符合题意；
B．如图，日食现象是由光的直线传播引起的，白天，月球挡住了射向地球的太阳光，形成了日食现象，故B不符合题意；
C．如图影子是由于光的直线传播产生的，人挡住了射向墙面的光，在墙面上形成的光照射不到的区域，故C不符合题意；
D．如图水中倒影是平面镜成像（光的反射现象），水面相当于镜面，水中的倒影是岸上的桥通过水面形成的虚像，故D不符合题意。故选A。
5. 位于泸州国家高新区的渔子溪生态湿地公园，秉承生产、生活、生态的理念，下列涉及的物理知识判断正确的是（ ）
A. 湖底看起来比实际的浅，这是因为光的折射形成的
B. 戴着蓝色玻璃墨镜的游客看见湖面的荷叶是绿色的
C. 高楼在湖面所成的像是光沿直线传播形成的
D. 烈日当空，湖中水温要比岸边鹅卵石的温度低，是因为水的比热容比鹅卵石的小
【答案】A
【解析】A．光在从水中斜射入空气中传播时，传播方向发生改变，发生折射，但人总以为光是沿直线传播的，人看到的只是湖底的虚像，比实际的湖底要浅，故A正确；
B．蓝色玻璃只能透过蓝色光，荷叶反射的绿色光不能透过蓝色墨镜，故游客看到荷叶是黑色的，故B错误；
C．高楼在湖面的像是它在湖面的倒影，是平面镜成像，是由于光在湖面发生反射形成的，故C错误；
D．湖中水温要比岸边鹅卵石的温度低，是因为水的比热容比鹅卵石的大。质量相同是水和鹅卵石，吸收相同的热量，比热容大的水温度升高的少，所以湖中水温低，故D错误。
6. （2021福建）如图，向右匀速行驶的动车桌面上有杯水，一束光斜射到水面上，保持人射光方向不变。动车减速时（ ）
A. 入射角不变，折射角不变B. 入射角变小，折射角变小
C. 入射角变大，折射角变大D. 入射角变大，折射角变小
【答案】C
【解析】动车减速，杯中水由于惯性还要保持原来的运动状态，所以杯中水面向前倾斜，入射光的方向不变，所以入射角变大，折射角随入射角变大而变大，故ABD错误；C正确。
7. （2022江苏扬州）在天宫课堂中，航天员王亚平将空气注入水球，形成的气泡球与水球的球心都在O点。一束光线从空气射入水球的光路如图所示，其中球心O与入射点的连线为法线。则进入气泡球的折射光线可能为（ ）
A. ①B. ②C. ③D. ④
【答案】A
【解析】
如图所示，连接O2与O，即为第二次折射的法线；
B．从水中斜射入空气，会发生偏折，而②是传播方向不变，故B不符合题意；
C．从水中斜射入空气，折射角大于入射角，故C不符合题意；
D．根据折射光线与入射光线分居法线两侧，故D不符合题意；
A．综上所述，只有①满足折射光线与入射光线分居法线两侧，且折射角大于入射角，故A符合题意。故选A。
8.（2022北京）如图所示的光现象中，由于光的折射形成的是（ ）

A. 日晷上呈现针的影子 B. 景物在镜中成像 C. 鸟巢在水中形成倒影 D. 筷子好像在水面处弯折
【答案】D
【解析】A．影子的形成是由于光的直线传播，故A不符合题意；
B．景物在镜子中成的像是由于光的反射，故B不符合题意；
C．鸟巢在水中形成的倒影是由于光的反射，故C不符合题意；
D．筷子看起来弯折，是由于光从水中进入到空气中时，发生了折射，故D符合题意。
9. （2022黑龙江牡丹江）下列正确表示光从空气斜射到水面的光路是（ ）
A. B. C. D.
【答案】C
【解析】A．光从空气斜射到水中，折射光线向法线偏转，折射角小于入射角，图中折射角大于入射角，是错误的，故A不符合题意；
B．光从空气斜射到水面一部分光会发生反射现象，反射光线和入射光线分居法线两侧，图中反射光线与入射光线在法线的一侧，是错误的，故B不符合题意；
C．光从空气斜射到水面一部分光会发生反射现象，入射光线和反射光线分居法线的两侧，反射角等于入射角，另一部分光会发生折射现象，折射光线和入射光线分居法线两侧，折射角小于入射角，图中光路图是正确的，故C符合题意；
D．光从空气斜射到水中，折射光线向法线偏转，折射角小于入射角，图中折射角等于入射角，是错误的，故D不符合题意。故选C。
10. (2021浙江杭州)α一束光从空气中斜射向玻璃砖并穿过，其光路如图所示。关于四个角的大小关系正确的是（ ）
A. α1>γ1B. α2>γ2C. α1=α2D. γ1=γ2
【答案】A
【解析】A、光线从空气中斜射入玻璃砖中，折射角小于入射角，则α1>γ1，故A正确；
B、光线从玻璃砖中斜射入空气中，折射角大于入射角，则α2α2，γ1
