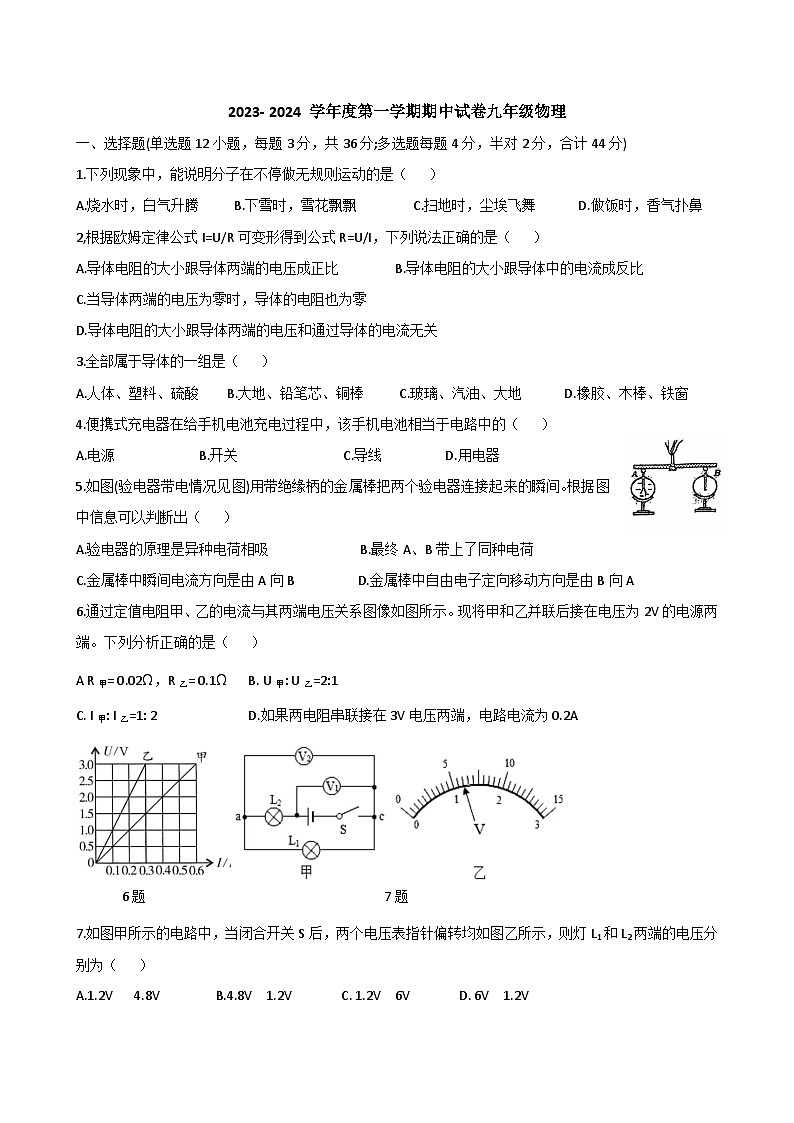

2023-2024学年河北省石家庄市翰林学校九年级（上）期中物理试卷.

这是一份2023-2024学年河北省石家庄市翰林学校九年级（上）期中物理试卷.，共7页。试卷主要包含了全部属于导体的一组是，02Ω，R乙= 0等内容，欢迎下载使用。

1.下列现象中，能说明分子在不停做无规则运动的是（ ）
A.烧水时，白气升腾 B.下雪时，雪花飘飘 C.扫地时，尘埃飞舞 D.做饭时，香气扑鼻
2,根据欧姆定律公式I=U/R可变形得到公式R=U/I，下列说法正确的是（ ）
A.导体电阻的大小跟导体两端的电压成正比 B.导体电阻的大小跟导体中的电流成反比
C.当导体两端的电压为零时，导体的电阻也为零
D.导体电阻的大小跟导体两端的电压和通过导体的电流无关
3.全部属于导体的一组是（ ）
A.人体、塑料、硫酸 B.大地、铅笔芯、铜棒 C.玻璃、汽油、大地 D.橡胶、木棒、铁窗
4.便携式充电器在给手机电池充电过程中，该手机电池相当于电路中的（ ）
A.电源 B.开关 C.导线 D.用电器
5.如图(验电器带电情况见图)用带绝缘柄的金属棒把两个验电器连接起来的瞬间。根据图中信息可以判断出（ ）
A.验电器的原理是异种电荷相吸 B.最终A、B带上了同种电荷
C.金属棒中瞬间电流方向是由A向B D.金属棒中自由电子定向移动方向是由B向A
6.通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为2V的电源两端。下列分析正确的是（ ）
A R甲= 0.02Ω，R乙= 0.1Ω B. U甲: U乙=2:1
C. I甲: I乙=1: 2 D.如果两电阻串联接在3V电压两端，电路电流为0.2A
6题 7题
7.如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯L1和L2两端的电压分别为（ ）
4.8V 1.2V C. 1.2V 6V D. 6V 1.2V

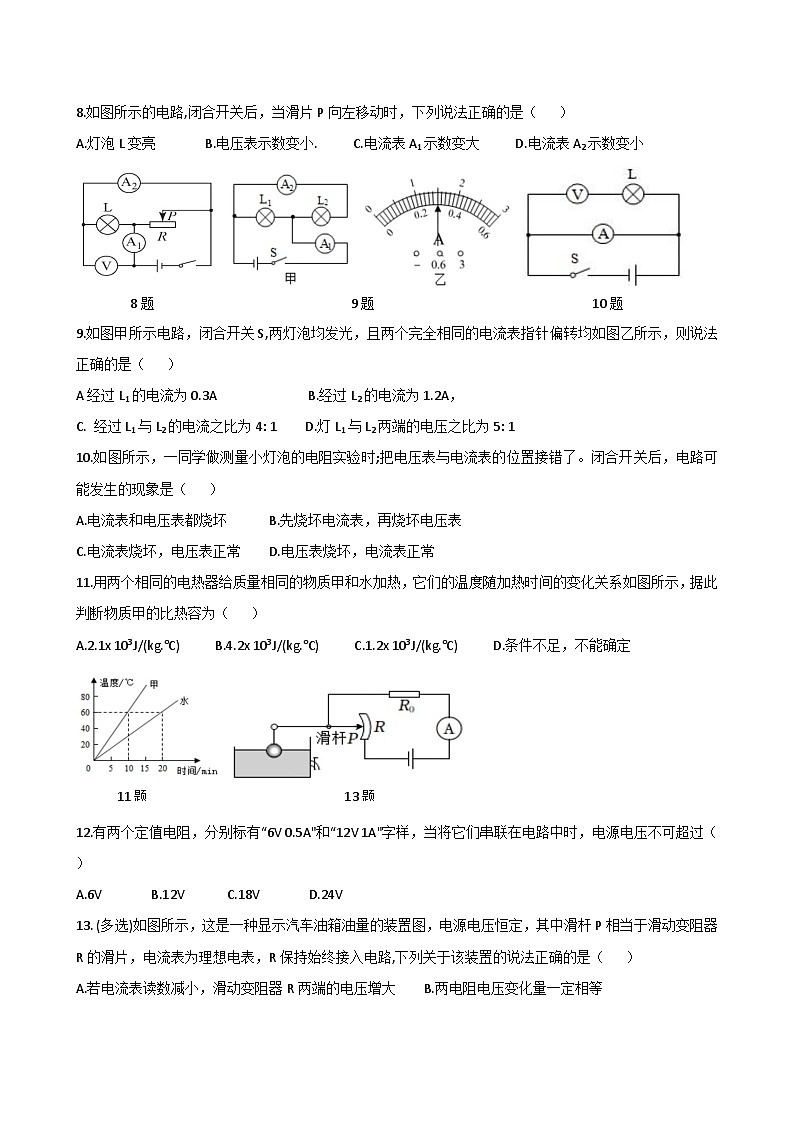

8.如图所示的电路,闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
8题 9题 10题
A.灯泡L变亮 B.电压表示数变小. C.电流表A1示数变大 D.电流表A2示数变小
9.如图甲所示电路，闭合开关S,两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则说法正确的是（ ）
A经过L1的电流为0.3A B.经过L2的电流为1.2A，
C. 经过L1与L2的电流之比为4: 1 D.灯L1与L2两端的电压之比为5: 1
10.如图所示，一同学做测量小灯泡的电阻实验时;把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（ ）
A.电流表和电压表都烧坏 B.先烧坏电流表，再烧坏电压表
C.电流表烧坏，电压表正常 D.电压表烧坏，电流表正常
11.用两个相同的电热器给质量相同的物质甲和水加热，它们的温度随加热时间的变化关系如图所示，据此判断物质甲的比热容为（ ）
11题 13题
103J/(kg.°C) 103J/(kg.°C) 103J/(kg.°C) D.条件不足，不能确定
12.有两个定值电阻，分别标有“6V 0.5A"和“12V 1A"字样，当将它们串联在电路中时，电源电压不可超过（ ）
A.6V B.12V C.18V D.24V
13. (多选)如图所示，这是一种显示汽车油箱油量的装置图，电源电压恒定，其中滑杆P相当于滑动变阻器R的滑片，电流表为理想电表，R保持始终接入电路,下列关于该装置的说法正确的是（ ）
A.若电流表读数减小，滑动变阻器R两端的电压增大 B.两电阻电压变化量一定相等

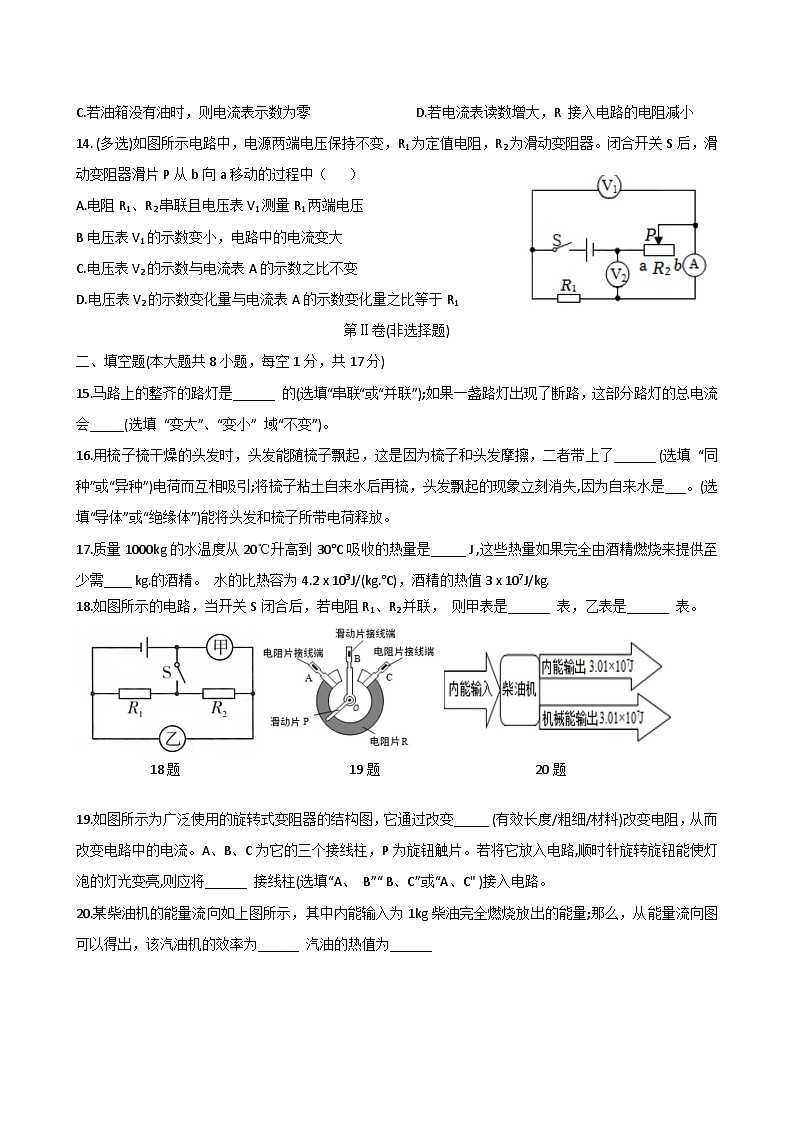

C.若油箱没有油时，则电流表示数为零 D.若电流表读数增大，R 接入电路的电阻减小
14. (多选)如图所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器。闭合开关S后，滑动变阻器滑片P从b向a移动的过程中（ ）
A.电阻R1、R2串联且电压表V1测量R1两端电压
B电压表V1的示数变小，电路中的电流变大
C.电压表V2的示数与电流表A的示数之比不变
D.电压表V2的示数变化量与电流表A的示数变化量之比等于R1
第Ⅱ卷(非选择题)
二、填空题(本大题共8小题，每空1分，共17分)
15.马路上的整齐的路灯是______ 的(选填“串联“或“并联”);如果一盏路灯出现了断路，这部分路灯的总电流会_____(选填 “变大”、“变小” 域“不变”)。
16.用梳子梳干燥的头发时，头发能随梳子飘起，这是因为梳子和头发摩擦，二者带上了______ (选填 “同种”或“异种”)电荷而互相吸引;将梳子粘土自来水后再梳，头发飘起的现象立刻消失,因为自来水是___。(选填“导体”或“绝缘体”)能将头发和梳子所带电荷释放。
17.质量1000kg的水温度从20℃升高到30°C吸收的热量是_____ J ,这些热量如果完全由酒精燃烧来提供,至少需____ kg.的酒精。 水的比热容为4.2 x 103J/(kg.°C)，酒精的热值3 x 107J/kg.
18.如图所示的电路，当开关S闭合后，若电阻R1、R2并联， 则甲表是______ 表，乙表是______ 表。 18题 19题 20题
19.如图所示为广泛使用的旋转式变阻器的结构图，它通过改变_____ (有效长度/粗细/材料)改变电阻，从而改变电路中的电流。A、B、C为它的三个接线柱，P为旋钮触片。若将它放入电路,顺时针旋转旋钮能使灯泡的灯光变亮,则应将______ 接线柱(选填“A、 B”“ B、C”或“A、C" )接入电路。
20.某柴油机的能量流向如上图所示，其中内能输入为1kg柴油完全燃烧放出的能量;那么，从能量流向图可以得出，该汽油机的效率为______ 汽油的热值为______
21.如图所示，电源电压保持不变，电阻R1=R2= R3= 10Ω ,要使R2、R3并联，应闭合开关_____,此时电流表的示数为I1;要使R1、R2串联，应断开开关S1、S2, 此时电流表的示数为I2;则I1: I2=______
22.给手机充电时，将______ 能转化为______ 能。某手机锂电池的参数为“3.7V 4000mnA.h”，充满电后大约储存电能______ J
三、作图题(本大题该线1分，电路图2分，共3分)
23.如图所示是小明设计的电路，他想利用电流表测量两只灯泡的总电流，其中有一处连线错误，请你在连接错误的导线上画“x”并改正将相应的电路图画在框内
四、实验探究题(本大题共2小题，每空2分，共22分)
24.现有下列器材:学生电源(6V),电流表(0~0.6A,0~ 3A)、电压表(0~3V,0~ 15V)、定值电阻(5Ω、10Ω、20Ω各一个)、 开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”。
(1)闭合开关前，滑动变阻器滑片P应该位于______端(选填“A”或“B”);
(2)如果同学连好电路后闭合开关，移动滑动变阻器滑片P,发现电流表无示数，电压表有示数，则该故障可能是由R______(选填“短路”或“断路’)造成的; 排除故障，实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象，由图象可以得出结论________________________
(3)上述实验中，小强用5Ω的电阻做完实验后，接着把R换为10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为___V 时，读出电流表的示数;
(4)在该实验中滑动变阻器的作用是除保护电路外还有________________________
(5)为完成整个实验，应该选取哪种规格的滑动变阻器______
A.50Ω，1.0A B.30Ω，1.0A C.20Ω，1.0A
25.在“伏安法测电阻”的实验中，小亮连接如图甲所示电路。
（1）用笔画线代替导线将图甲实物电路连接完整。(要求:滑动变阻器的滑片P向左移动时，电路中电流变大;导线不得交叉)。
(2)连接好电路后，闭合开关，发现电压表示数等于电源电压，电流表有示数,移动滑片，两电表示数不变，则故障为____________
(3)电路连接正确后，要使定值电阻两端的电压从小到大变化，滑动变阻器的滑片应该向______侧调整(选填 “左”或“右”）。
(4)闭合开关S，当滑片P移动到某个位置时，电压表的示数为2V，电流表的示数如图所示，则待测电阻R=______Ω。
(5)在本次实验中滑动变阻器的作用:①保护电路,②__________________
四、计算题(本大题共2小题，每题7分，共14分。其中每题第一、二问2分，第三问3分,)
26.如图所示，电源电压恒为9V，滑动变阻器R的最大阻值为24Ω,滑动变阻器的滑片在图示位置时，闭合开关S，电压表示数为6V，电流表的示数为0.5A,若不考虑温度对灯泡电阻的影响，求:
(1)小灯泡的电阻。
(2)滑动变阻器R接入电路的阻值。
(3)若将滑动变阻器的滑片移动到最右端，此时电流表和电压表的示数为多少。
27.如图甲所示电路中，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，求:
(1)R1的电阻;
(2)滑动变阻器的最大电阻;
(3)当滑动变阻器滑片置于中点时，电压表示数与电流表示数。
答案
1.D 2.D 3.B 4.D 5.B 6.D 7.A 8.C 9.C 10.C 11.A 12.B 13.ABD 14.AD
并联 变小 16. 异种 导体 17. 4.2×107 1.4
18.电压表 电流表 19.有效长度 A、B 20. 30% 4.3×107
S1、S2 4:1 22. 电 化学 53280
23.
24.（1）A （2）断路 电压一定时，电流与电阻成反比 （3）2
（4）控制定值电阻两端电压不变 （5）A
25.（2）定值电阻断路 （3）左 （4）10 （5）改变待测电阻两端电压
26.（1）12Ω （2）6Ω （3）0.25A 3V
27.（1）5Ω （2）10Ω （3）1.5V 0.3A
