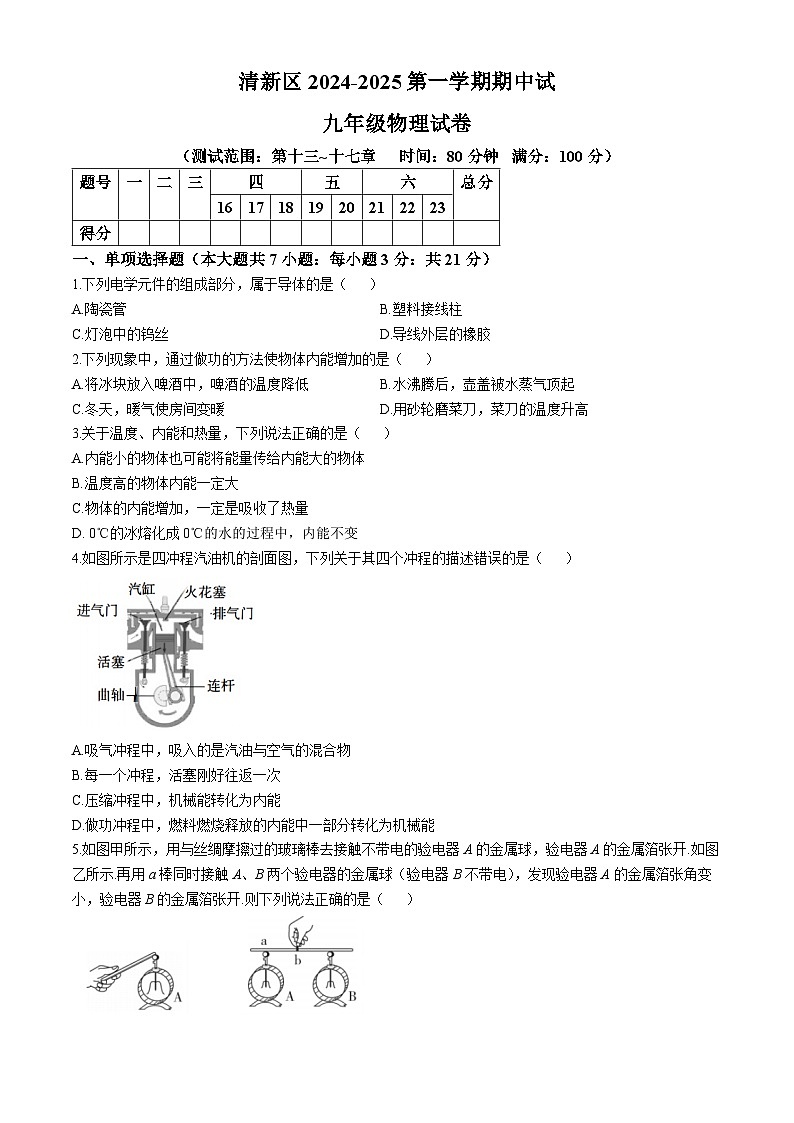

广东省清远市清新区2024-2025学年上学期期中考试九年级物理试题
展开
这是一份广东省清远市清新区2024-2025学年上学期期中考试九年级物理试题,共12页。试卷主要包含了单项选择题,填空题,作图题,实验题,计算题,综合能力题等内容,欢迎下载使用。
(测试范围:第十三~十七章时间:80分钟满分:100分)
一、单项选择题(本大题共7小题:每小题3分:共21分)
1.下列电学元件的组成部分,属于导体的是( )
A.陶瓷管B.塑料接线柱
C.灯泡中的钨丝D.导线外层的橡胶
2.下列现象中,通过做功的方法使物体内能增加的是( )
A.将冰块放入啤酒中,啤酒的温度降低B.水沸腾后,壶盖被水蒸气顶起
C.冬天,暖气使房间变暖D.用砂轮磨菜刀,菜刀的温度升高
3.关于温度、内能和热量,下列说法正确的是( )
A.内能小的物体也可能将能量传给内能大的物体
B.温度高的物体内能一定大
C.物体的内能增加,一定是吸收了热量
D. 0℃的冰熔化成0℃的水的过程中,内能不变
4.如图所示是四冲程汽油机的剖面图,下列关于其四个冲程的描述错误的是( )
A.吸气冲程中,吸入的是汽油与空气的混合物
B.每一个冲程,活塞刚好往返一次
C.压缩冲程中,机械能转化为内能
D.做功冲程中,燃料燃烧释放的内能中一部分转化为机械能
5.如图甲所示,用与丝绸摩擦过的玻璃棒去接触不带电的验电器A的金属球,验电器A的金属箔张开.如图乙所示.再用a棒同时接触A、B两个验电器的金属球(验电器B不带电),发现验电器A的金属箔张角变小,验电器B的金属箔张开.则下列说法正确的是( )
甲乙

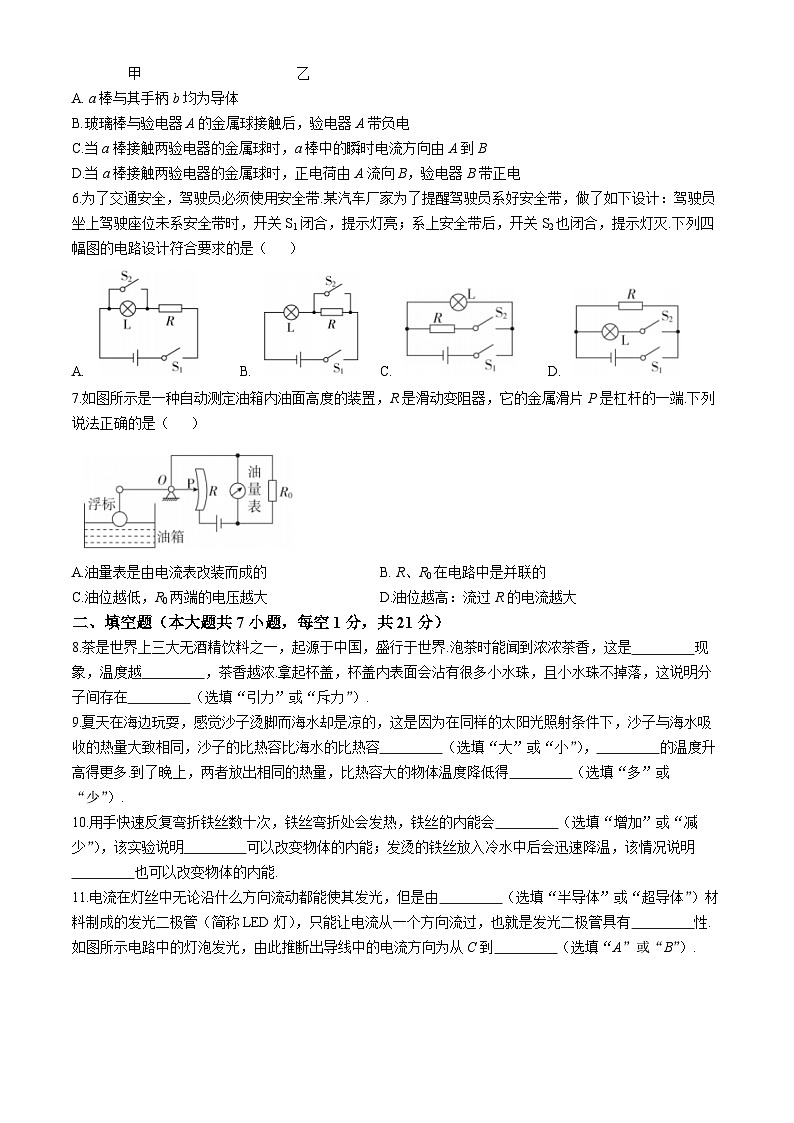

A. a棒与其手柄b均为导体
B.玻璃棒与验电器A的金属球接触后,验电器A带负电
C.当a棒接触两验电器的金属球时,a棒中的瞬时电流方向由A到B
D.当a棒接触两验电器的金属球时,正电荷由A流向B,验电器B带正电
6.为了交通安全,驾驶员必须使用安全带.某汽车厂家为了提醒驾驶员系好安全带,做了如下设计:驾驶员坐上驾驶座位未系安全带时,开关S1闭合,提示灯亮;系上安全带后,开关S2也闭合,提示灯灭.下列四幅图的电路设计符合要求的是( )
A. B. C. D.
7.如图所示是一种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片P是杠杆的一端.下列说法正确的是( )
A.油量表是由电流表改装而成的B. R、R0在电路中是并联的
C.油位越低,R0两端的电压越大D.油位越高:流过R的电流越大
二、填空题(本大题共7小题,每空1分,共21分)
8.茶是世界上三大无酒精饮料之一,起源于中国,盛行于世界.泡茶时能闻到浓浓茶香,这是 现象,温度越 ,茶香越浓.拿起杯盖,杯盖内表面会沾有很多小水珠,且小水珠不掉落,这说明分子间存在 (选填“引力”或“斥力”).
9.夏天在海边玩耍,感觉沙子烫脚而海水却是凉的,这是因为在同样的太阳光照射条件下,沙子与海水吸收的热量大致相同,沙子的比热容比海水的比热容 (选填“大”或“小”), 的温度升高得更多.到了晚上,两者放出相同的热量,比热容大的物体温度降低得 (选填“多”或“少”).
10.用手快速反复弯折铁丝数十次,铁丝弯折处会发热,铁丝的内能会 (选填“增加”或“减少”),该实验说明 可以改变物体的内能;发烫的铁丝放入冷水中后会迅速降温,该情况说明
也可以改变物体的内能.

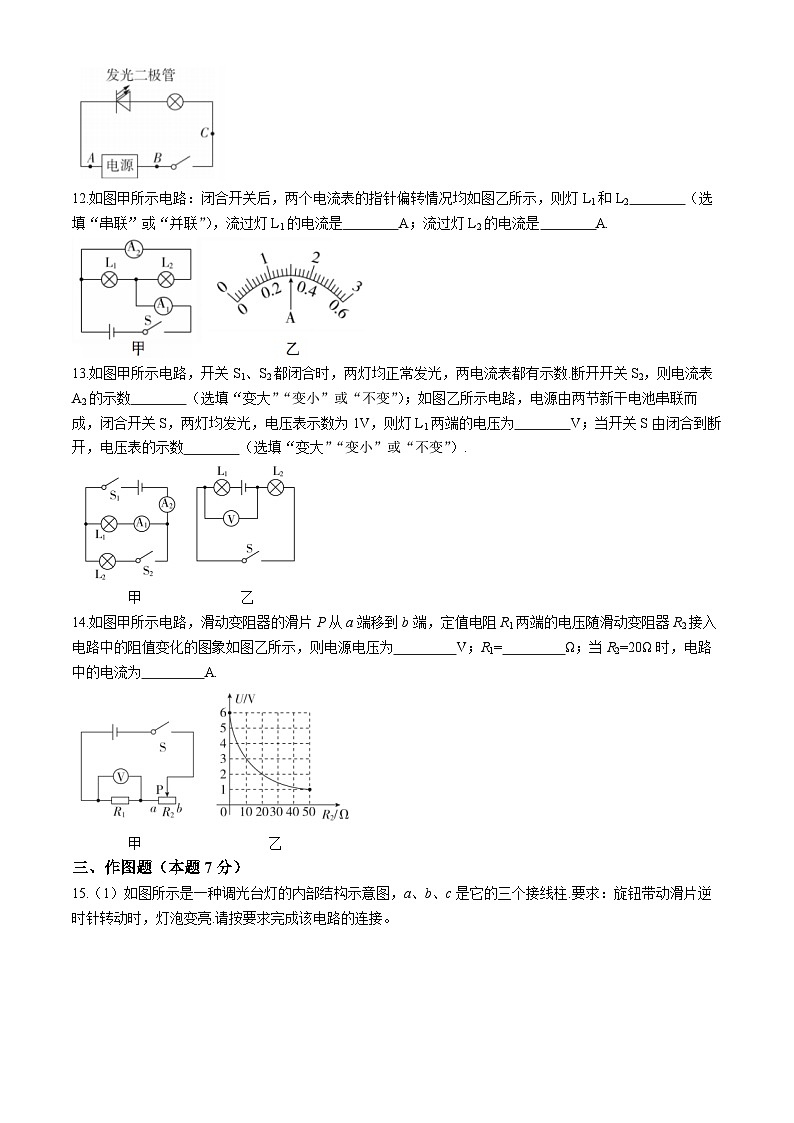

11.电流在灯丝中无论沿什么方向流动都能使其发光,但是由 (选填“半导体”或“超导体”)材料制成的发光二极管(简称LED灯),只能让电流从一个方向流过,也就是发光二极管具有 性.如图所示电路中的灯泡发光,由此推断出导线中的电流方向为从C到 (选填“A”或“B”).
12.如图甲所示电路:闭合开关后,两个电流表的指针偏转情况均如图乙所示,则灯L1和L2 (选填“串联”或“并联”),流过灯L1的电流是 A;流过灯L2的电流是 A.
13.如图甲所示电路,开关S1、S2都闭合时,两灯均正常发光,两电流表都有示数.断开开关S2,则电流表A2的示数 (选填“变大”“变小”或“不变”);如图乙所示电路,电源由两节新干电池串联而成,闭合开关S,两灯均发光,电压表示数为1V,则灯L1两端的电压为 V;当开关S由闭合到断开,电压表的示数 (选填“变大”“变小”或“不变”).
甲乙
14.如图甲所示电路,滑动变阻器的滑片P从a端移到b端,定值电阻R1两端的电压随滑动变阻器R2接入电路中的阻值变化的图象如图乙所示,则电源电压为 V;R1= Ω;当R2=20Ω时,电路中的电流为 A.
甲乙
三、作图题(本题7分)
15.(1)如图所示是一种调光台灯的内部结构示意图,a、b、c是它的三个接线柱.要求:旋钮带动滑片逆时针转动时,灯泡变亮.请按要求完成该电路的连接。
(2)如图甲所示为一款带风扇的便携式台灯.台灯和风扇可以单独工作,且风扇有两挡风力(通过开关的通断来实现),图乙是其部分简化电路.请在虚线框内分别填入灯泡和电动机的电路符号.
甲乙
(3)如图所示是一种电动独轮车的电路图,仅闭合开关S1时,指示灯亮起,再闭合开关S2时,电动机M才能启动.如果断开开关S1,指示灯熄灭,同时电动机M停止运行.请按要求将电路图补充完整.
四、实验题(本大题共3小题,第16小题7分,第17、18小题各6分,共19分)
16.为比较实验室中煤油和盐水吸热的情况,小明利用如图甲所示的装置进行探究.
甲乙
(1)在两个相同的烧杯中分别倒入 (选填“质量”或“体积”)和初温均相同的煤油和盐水;为使两烧杯中的液体每秒吸收的热量相同,应选择规格 (选填“相同”或“不同”)的两个电加热器进行加热.
(2)实验过程中,小明用相同的温度计和停表记录了两液体的加热时间和温度,并将数据记录在表格中.分析实验数据时,小明发现表格的设计存在不足,即各物理量的记录缺少 .
(3)分析表中数据,小明只需要比较两液体 (选填“加热时间”或“升高的温度”)便可判断出 (选填“煤油”或“盐水”)的吸热能力较强;已知煤油的比热容为2.1×103J/(kg•℃),则该盐水的比热容为 J/(kg•℃).
(4)实验结束后,小明又用该装置探究了水在升高相同的温度时,吸收热量的多少跟质量的关系,得到了如图乙所示的不同质量的水在加热过程中的温度随时间变化的关系图象.由图象可知 (选填“A”或“B”)图线对应的水的质量较大.
17.小明同学用如图甲所示的电路做“探究串联电路中用电器两端的电压与电源两端电压的关系”实验.
甲乙
(1)连接电路时应将开关 .
(2)实验中发现,一个灯泡发光很亮,一个灯泡发光微弱,造成这种现象的原因可能是 .
A.通过两个灯泡的电流大小不同B.发光微弱的灯泡被短接了
C.发光微弱的灯泡的灯丝断了D.灯泡的规格不同
(3)在测量灯L2两端的电压时,保持电压表的B接点不动,只断开A接点,并将原接A接点的导线改接到C接点上,闭合开关后,会出现的现象是电压表 .
A.指针反偏B.指针偏转超过电压表量程
C.正确测出灯L2两端的电压
(4)如图甲所示电路,闭合开关,若发现电压表的示数等于电源电压,灯L1、L2都不发光,则故障可能是 .
A.灯L1被短接B.灯L1断路C.灯L2被短接D.灯L2断路
(5)排除故障后,在某次实验中,测得灯L1两端的电压U1=1.8V,灯L2两端的电压如图乙所示,则灯L2两端的电压U2= V,电源电压U= V.
18.在“探究电流与电阻的关系”实验中,某实验小组的同学选用的器材有电压恒为4.5V的电源、电流表、电压表、滑动变阻器、开关、定值电阻(5Ω、10Ω、15Ω、20Ω、25Ω各一个)、导线若干.
(1)请用笔画线代替导线将图甲的实物电路连接完整.(要求:滑动变阻器的滑片P向左移动时,电路中的电流变大;导线不得交叉)
甲乙
(2)连接好电路后闭合开关,发现电压表、电流表均无示数,移动滑动变阻器的滑片P,现象不发生变化,则电路故障可能是 .
A.定值电阻R被短接B.定值电阻R断路
C.滑动变阻器被短接D.滑动变阻器断路
(3)排除故障后,同学们继续实验,根据测得的实验数据绘制的电流I随电阻R变化的图象如图乙所示.由图象可知:
①实验中定值电阻R两端的电压为 V.
②当导体两端的电压一定时,导体中的电流与导体的电阻成 .
(4)实验中,当定值电阻R的阻值由5Ω更换为10Ω时,直接闭合开关后,应将滑动变阻器的滑片P向
(选填“左”或“右”)端移动,从而达到实验的目的.
(5)实验中滑动变阻器的规格应选择 .
A. “10Ω 1A”B. “20Ω 0.5A”C. “50Ω 1.5A”
五、计算题(本大题共2小题,第19小题6分,第20小题7分,共13分)
19.某人用天然气灶烧水,在水壶中加入2L的水,水的初温是20℃,然后将水烧开,用了0.05m3的天然气天然气的热值为3.2×107J/m3,水的比热容c水=4.2×103J/(kg•℃),ρ水=1.0×103kg/m3,气压为标准大气压.求:
(1)水吸收的热量;
(2)天然气完全燃烧放出的热量;
(3)天然气灶的效率η.
20.如图所示电路,电源电压不变,R1、R2和R3为定值电阻,R2=30Ω,R3=40Ω.当闭合开关S和S1、断开开关S2时,电流表的示数为0.3A.问:
(1)电源电压是多少?
(2)再闭合开关S2时,电流表的示数是多少?
(3)闭合开关S,断开开关S1和S2时,电压表的示数为8V,则R1的阻值是多少?
六、综合能力题(本大题共3小题,第21小题5分,第22小题6分,第23小题8分,共19分)
21.随着人们生活水平的提高,汽车已经进入千家万户,它给我们的生活提供了便利,促进了社会的发展.
(1)当汽油在发动机内燃烧不充分时会冒“黑烟”,这时发动机的效率会 (选填“升高”“降低”或“不变”).
(2)如图甲所示为汽车发动机的四个冲程.图 所示的冲程是给汽车提供动力的.该汽油机飞轮的转速为l800r/min,则它每秒对外做功 次.
甲
(3)小明同学阅读了某发动机的说明书后,将发动机的能量流向制成了如图乙所示的图表,请根据给出的信息计算:完全燃烧0.2kg的汽油能够获得 J的能量,这些能量能产生 J的有用功.
(汽油的热值为4.6×107J/kg)
乙
22.小明根据如图甲所示的电路图连接电路,测量定值电阻Rx的阻值,电源电压恒定.
甲乙
(1)电路连接过程中,开关应 ;闭合开关,移动滑动变阻器的滑片,当电压表示数为2.6V时,电流表示数如图乙所示,电路中的电流为 A,则Rx= Ω.
(2)小明继续移动滑动变阻器的滑片,又进行了几次测量,多次测量的目的是 .
A.减小误差B.避免偶然性,寻求普遍规律
(3)按照同样方法,小明又测量了一个小灯泡的电阻,并绘制了其电流随电压变化的图象,如图丙所示.由图象可知,小灯泡的电阻是变化的,原因可能是小灯泡的电阻跟 有关.
丙丁
(4)若电压表损坏,利用电流表和已知最大阻值为R的滑动变阻器也可以测量Rx的阻值,如图丁所示.
①将滑动变阻器的滑片移到最右端,闭合开关,读出电流表示数I1;
②再将滑动变阻器的滑片移到最左端,读出电流表示数I2,则Rx'= (用I1、I2、R表示).
23.小明家用双芯导线,辅设了一条从他家到水上养殖场的家庭用电线路,全长两千多米.由于磨损,输电线上某处发生了短路.正在上初中的小明想用学过的物理知识找出短路发生的地点,于是他拿出实验仪器盒里的器材:一个电流表、一个电压表、一节1.5V的干电池、开关、导线若干(电阻忽略不计)以及家里一个量程为0~15kg的电子秤.家里还分别有一卷和一根2m长的同规格双芯导线(如图甲A、B所示).请利用现有的器材帮助小明一起测算出短路点到他家的距离.
甲
(1)①用电子秤测出2m长那根导线的质量m=190g,算出这种双芯导线单位长的质量为 g/m.
②用电子秤称出那一卷导线的质量M=11400g,则这卷双芯导线的长度为 m.
③如图乙所示,将电池、电流表、电压表、开关接到那一卷导线一端A的两个线头上,再将另一端B的两个线头用导线连接起来.闭合开关后,电压表的示数是1.4V,电流表的示数是1.37A.则那一卷双芯导线里面每一根电线的电阻为 Ω(用最简分数表示).
乙
④通过上面的计算,不能直接测量2m长的那根导线电阻的原因是 .
(2)接下来还要做的工作:
①小明在家里将电池、电流表、电压表、开关接到他家发生短路的线路一端的两个线头上,还有一根导线未连接,如图丙所示.请用笔画线代替导线,将电路连接完整.
②设计这个电路的目的是测量 和由这两个物理量计算得到的 .(均用物理量符号表示)
丙
③图丁是测量后小明随手记录在纸上的两个数据,则短路点到他家的距离为 m.
丁
参考答案
1.C2.D3.A4.B5.C6.A7.D
8.扩散高引力
9.小沙子少
10.增加做功热传递
11.半导体单向导电A
12.并联1.20.3
13.变小2变大
14. 6100.2
15.(1)(2)(3)
16.(1)质量相同(2)单位(3)升高的温度盐水3.15×103(4)B
17.(1)断开(2)D(3)A(4)B(5)1.23
18.(1)
(2)D(3)①3②反比(4)右(5)C
解析:(5)[6]定值电阻两端的电压始终保持U=3V,根据串联电路中电压的规律可知,滑动变阻器分得的电压为
滑动变阻器分得的电压为电压表示数的0.5倍,根据串联电路的分压原理,当接入阻值为25Ω的定值电阻时,滑动变阻器接入电路中的阻值为
由于电路中的最大电流为0.6A,为顺利完成本次探究,故滑动变阻器的规格应选择C.
19.解:(1)水的体积
水的质量
在标准大气压下,水的沸点为100℃,即水的末温为100℃,水吸收的热量
(2)天然气完全燃烧放出的热量
(3)天然气灶的效率
20.解:(1)当闭合开关S和S1、断开开关S2时,R1被短接,电路为R3的简单电路,电流表测电路中的电流,电流表的示数为0.3A,根据欧姆定律可知,电源电压为
(2)再闭合开关S2,R3和R2并联,电流表测干路中的电流,通过R2的电流为
由并联电路的电流特点可知,通过R3的电流不变,
此时电流表的示数
(3)闭合开关S。断开开关S1和S2,R1和R3串联,电压表测R3两端的电压,电压表的示数为8V,根据串联电路中电压的规律可知,R1两端的电压为
R1两端的电压是R3两端电压的,根据串联电路的分压原理可知,R1的阻值为
答:(1)电源电压是12V:
(2)再闭合开关S2时,电流表的示数是0.7A;
(3)闭合开关S,断开开关S1和S2时,电压表的示数为8V,则R1的阻值是20Ω.
21.(1)降低(2)D15(3)
解析:(3)[4]根据题意可知,完全燃烧0.2kg的汽油产生的热量
[5]由图乙可知,有用功的能量所占比例(即机械效率)为
因此产生的有用功
22.(1)断开0.2610(2)A(3)温度
(4)②
解析:(4)[6]由图丁可知,滑动变阻器与定值电阻串联在电路中,电流表测电路中的电流,滑动变阻器的滑片置于最右端时,滑动变阻器接入电路中的阻值最大,根据欧姆定律有
滑动变阻器的滑片置于最左端时,滑动变阻器接入电路中的阻值为0,电路中只有R工作,则
解以上两式可得.
23.(1)①95②120③④电流过大,超出电流表的量程
(2)①
②I、UR③1438.5
解析:(1)①[1]这种双芯导线单位长的质量为
②[2]这卷双芯导线的长度为
③[3]那一卷双芯导线里面每一根导线的电阻为
每一根导线单位长上的电阻为
④[4]由上面的计算可知,直接测量2m长的那根导线,电阻很小,电流过大,超出电流表的量程.
(2)①[5]在电路中电流从电源正极流出,负极流入,故电路如图所示:
②[6][7]电流表测量通过电路中的电流I,电压表测量发生短路的线路一端的两个线头间的电压U,根据欧姆定律可知
故计算结果是R.
③[8]根据记录的数据分析可知,0.12为电流值,1.47为电压值,由欧姆定律可得,发生短路的线路一端的两个线头间的电阻
所以短路点到他家的距离为
题号
一
二
三
四
五
六
总分
16
17
18
19
20
21
22
23
得分
物质
初温
加热时间
末温
煤油
20
5
35
盐水
20
5
30
