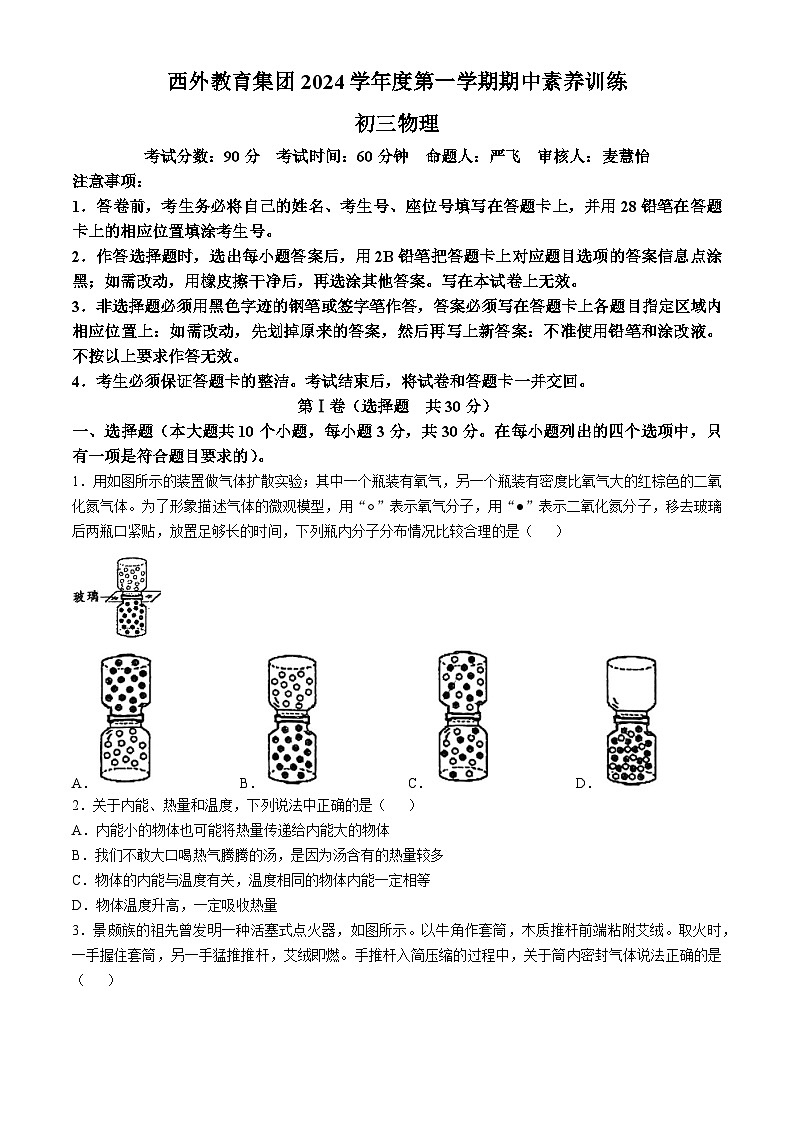

广东省广州市西关外国语学校教育集团2024-2025学年九年级上学期期中考试物理试卷(无答案)

这是一份广东省广州市西关外国语学校教育集团2024-2025学年九年级上学期期中考试物理试卷(无答案)，共8页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
考试分数：90分 考试时间：60分钟 命题人：严飞 审核人：麦慧怡
注意事项：
1．答卷前，考生务必将自己的姓名、考生号、座位号填写在答题卡上，并用28铅笔在答题卡上的相应位置填涂考生号。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。写在本试卷上无效。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡上各题目指定区域内相应位置上：如需改动，先划掉原来的答案，然后再写上新答案：不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，将试卷和答题卡一并交回。
第Ⅰ卷（选择题 共30分）
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题列出的四个选项中，只有一项是符合题目要求的）。
1．用如图所示的装置做气体扩散实验；其中一个瓶装有氧气，另一个瓶装有密度比氧气大的红棕色的二氧化氮气体。为了形象描述气体的微观模型，用“○”表示氧气分子，用“●”表示二氧化氮分子，移去玻璃后两瓶口紧贴，放置足够长的时间，下列瓶内分子分布情况比较合理的是（ ）
A．B．C．D．
2．关于内能、热量和温度，下列说法中正确的是（ ）
A．内能小的物体也可能将热量传递给内能大的物体
B．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
C．物体的内能与温度有关，温度相同的物体内能一定相等
D．物体温度升高，一定吸收热量
3．景颇族的祖先曾发明一种活塞式点火器，如图所示。以牛角作套筒，木质推杆前端粘附艾绒。取火时，一手握住套筒，另一手猛推推杆，艾绒即燃。手推杆入简压缩的过程中，关于筒内密封气体说法正确的是（ ）
A．密封气体分子热运动的动能减小B．通过做功的方式增大密封气体的内能
C．密封气体的密度不变D．该过程中的能量转化情况是内能转化为机械能
4．如图，某粒子a由粒子b、c构成，各粒子的带电情况如下表，根据所学原子及其结构知识，关于这些粒子分析正确的是（ ）
A．b带正电荷小于的c带的负电荷B．b带正电荷大于的c带的负电荷
C．a是原子核，b是原子，c是电子D．a是原子，b是原子核，c是电子
5．如图所示，用被丝绸摩擦过的玻璃棒接触原来不带电的验电器金属球，发现验电器的两片金属箔张开，下列说法正确的是（ ）
A．被丝绸摩擦过的玻璃棒因得到电子带正电B．两片金属箔都带负电，由于互相排斥而张开
C．两片金属箔都带正电，由于互相排斥而张开D．玻璃棒带的正电荷通过金属杆转移到金属箔上
6．下列电路中，能用电流表和电压表正确测出通过灯泡的电流和灯泡两端电压的是（ ）
A．B．
C．D．
7．某组同学在做“探究小灯泡发光”实验，他们有一个小灯泡和一些新的干电池。由图甲可知，灯丝的两端通过金属支架分别跟金属螺纹壳和金属触头相连，则下列说法正确的是（ ）
A．按①和③的方式连接电路，灯泡都可以发光
B．按①和②的方式连接电路，小灯泡会被烧坏
C．按①和④的方式连接电路，电源短路
D．连接金属螺纹壳与金属触头的黑色绝缘层，采用的材料可能是石墨
8．如图所示为某品牌的家用油烟机，该油烟机的两个主要功能是抽油烟和照明，打开抽油烟功能（闭合开关），其内部的电动机工作：打开照明功能（闭合开关），LED灯工作。这两个功能可以同时工作，也可以独立工作。图所示的电路图中符合上述要求的是（ ）
A．B．
C．D．
9．如图1是电路图中的一部分，已知流经灯泡的电流为0.6A，流经的电流为0.4A，电流表的示数如图2所示，则下列判断正确的是（ ）
A．电流表的示数为0.2AB．小灯泡和小灯泡是并联的
C．小灯泡在干路上D．如果将小灯泡拧下来，将熄灭
10．小东同学在研究串联电路电压规律的实验中连接了如图（a）所示的电路，当闭合开关后，发现两个电压表和的指针位置完全一样如图（b）所示，则下列说法正确的是（ ）
A．若电路完好，两端的电压是4.8V
B．若电路完好，电压表是测量两端的电压
C．若电路完好，两电压表示数相同
D．若电路有故障，可能是短路
第Ⅱ卷（非选择题 共60分）
二、填空、作图题（本题共4题，第11题7分，12题6分，13题4分，第14题6分，共23分）．
11．（1）如图1是家中厨房正煮茶叶蛋的情景。请分析完成以下内容。
茶叶蛋是中国传统美食，将鸡蛋、水、茶叶等配料入锅，大火煮沸后转小火，浸泡入味，香气四溢。“闻到香味”是______现象，表明______（选填序号：“①分子间存在引力”或“②分子间存在斥力”或“③分子不停地做无规则运动”）；制作茶叶蛋是通过______（选填“做功”或“热传递”）的方式改变内能。
（2）如图2所示装置中，迅速来回拉动绳子，可以看到塞子被顶出，管口出现白雾，塞子被顶出过程的能量转化相当于图3汽油机四冲程中的______（选填甲/乙/丙/丁）冲程能量转化过程。该汽油机能量流向图如图4所示，汽油机工作的热机效率是______
12．如图在比较不同液体的比热容大少的实验中，规格相同的容器装了、等质量的液体，忽略过程中热量散失，相同时间两杯液体吸热相同，得到如图所示的液体温度与加热时间的图象，则：乙中温度计示数为______℃。比较甲、乙两杯液体升温的快慢？______。（选填“甲快”或“乙快”或“一样快”）。比较两杯液体的比热容：______（选填“”）。依据是______。
13．随着气温的升高，蚊子开始大量繁殖，它通过叮咬的方式来传播疾病，例如登革热、疟疾、黄热病等，给人们的生活带来烦恼。生活中常用灭蚊拍来灭蚊。下图是某品牌可充电灭蚊拍，具有灭蚊和照明功能，其工作原理图及主要参数如图所示。
（1）灭蚊网和照明灯的连接方式是______（选填“串联”或“并联”）；给该锂电池充电的过程中，电池相当于______（选填“用电器”或“电源”）；
（2）若使灭蚊网和灯同时工作，应闭合开关______（选填“”或“”或“与”）；
蚊子被电击时的工作电压是______V。
14．（1）如图乙中有导线尚未连完，请你以笔画线代替导线补上，使之与图甲电路图对应（导线不能交叉）。
（2）如图所示电路中有两个小灯泡，两个电表（1个电流表和1个电压表），在图中O内填入合适的元件，要求开关能同时控制西灯的通断，且闭合时两灯均能发光，且两电表的示数均不为零，则a为______，b为______，c为______。（选填“小灯泡”或“电流表”或“电压表”）
三、解析题。（第15题8分，16题10分。共计18分）
15．如图甲所示的电路，当开关S闭合后，两灯都发光，此时两个电流表、指针偏转角度相同，如图乙所示。根据请分析完成以下问题。
（1）若电源需要6V的电压，实验室可提供图丙所示的两种电池（个数足量），你应该选用______节______（电池名称）、______（连接方式）。（请写出选用的电池名称、数量及连接方式：串联或并联）
（2）在虚线框内画出图甲对应的电路图：
（3）求通过的电流和通过的电流（写出解析过程）。
16．小华家使用的是天然气热水器，该热水器的铭牌（如图）标明了它的热效率，表示该热水器工作时，天然气完全燃烧所消耗的化学能，有多大比例转化为水的内能。小华尝试估测该热水器的热效率，以核对铭牌上的数值是否准确。他把家里自动洗衣机的“水量”设置为40L，用热水器输出的热水注入洗衣机，当注入水的体积达到40L时，洗衣机便会自动停止注水。已知40L水的质量约为40kg，当时自来水的温度是17℃，热水器输出热水的温度为42℃。天然气表的示数如图表所示。求：
（1）40kg水吸收的热量；
（2）注水过程中，消耗的天然气的体积是多少？这些天然气完全燃烧放出的热量；
（3）请通过计算，估测该热水器的热效率。（百分数保留到整数位）
四．实验探究题。（本题共2题。第17题9分，第18题10分，共19分。）
17．小明按照如图甲所示的电路，探究串联电路中电压的规律。
（1）如图乙所示完成实物部分连接，请用笔画线代替导线将电路连接完整，使其与图甲电路图对应（注意导线不能交叉）。
（2）连接电路前，小明发现电压表指针如图丙所示，接下来他应对电压表进行的操作是______。（选填序号①将连接电压表正负接线柱的导线对调；②将电压表调零；③将电源正负极对调）。完成操作后，连接电路时，开关必须______。实验中最好选择规格______（选填“相同”或“不同”）的小灯泡。
（3）他们在测量两端的电压时，两灯突然熄灭，电压表示数变为0V，小明用电压表测两端的电压，示数接近电源电压，由此判断电路故障可能是______（选填序号）：
①短路 ②断路 ③短路 ④断路
（4）小明正确测出两端的电压后，再测两端的电压时，他将图甲中电压表与A点相连的导线改接到C点，而保持电压表与B点相连的导线不动。他的做法是______（选填“正确”或“错误”）的，理由是______。
18．在如图所示的电路中，电源的正负极模糊不清，闭合开关，观察到两灯都发光，并且LED比小灯泡L要亮，小明猜想：此时电路中，通过更亮的LED灯的电流比通过小灯泡L的电流大。小明在原电路上只加装测量器材和导线（数目都不限），组成了一个新电路，通过实验，能验证猜想是否正确。
（1）请分析如图电源的正极是______（选填A或B）。需要加装的测量器材是：______。
（2）实验步骤（测量的物理量用符号表示）。
（3）设计需要记录数据的表格。（在表头中填写需要记录哪些信息）。
（4）写出判断小明猜想是否正确的依据。产品型号：
YG-D008
充电方式：
隐藏式插脚
电池类型：
锂电池
电池容量：
500mAh
网面：
重量：
220g
尺寸：
205mm*460mm
额定输入：
220V~50Hz0.04A
工作电压：
DC2200V
额定热负荷热水效率（%）
85
天然气注水前
天然气注水后
天然气的热值
水的比热容
①______
②______
小灯泡
LED灯
