物理九年级全册第一节 电阻和变阻器精品课件ppt

这是一份物理九年级全册第一节 电阻和变阻器精品课件ppt，共25页。PPT课件主要包含了变阻器，滑动变阻器，电阻箱等内容，欢迎下载使用。

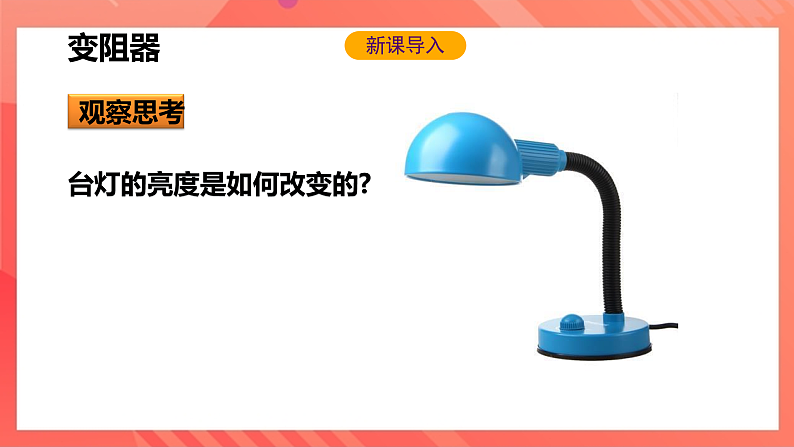

台灯的亮度是如何改变的?

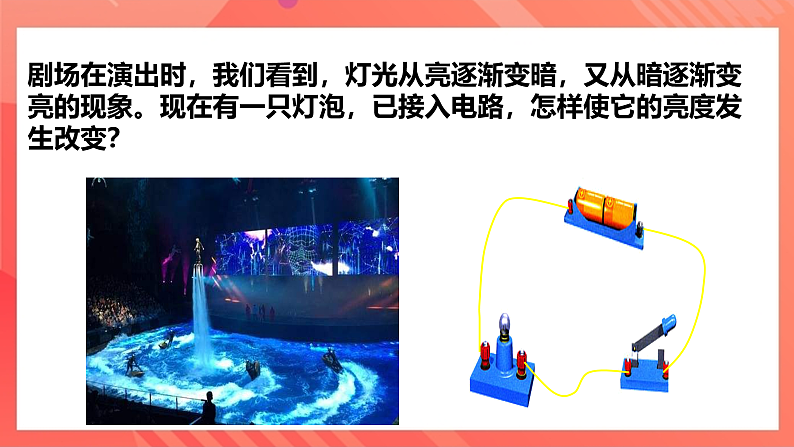

剧场在演出时，我们看到，灯光从亮逐渐变暗，又从暗逐渐变亮的现象。现在有一只灯泡，已接入电路，怎样使它的亮度发生改变？

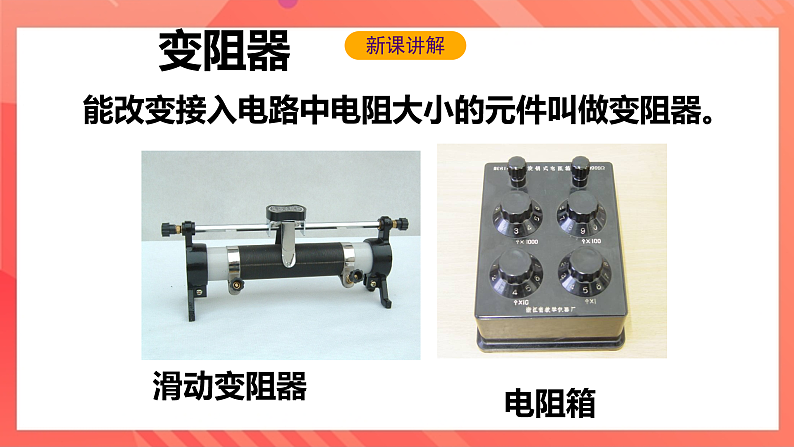

能改变接入电路中电阻大小的元件叫做变阻器。
可以通过改变导体的材料、长度、横截面积和温度，改变导体的电阻。而最方便的是改变导体的长度。

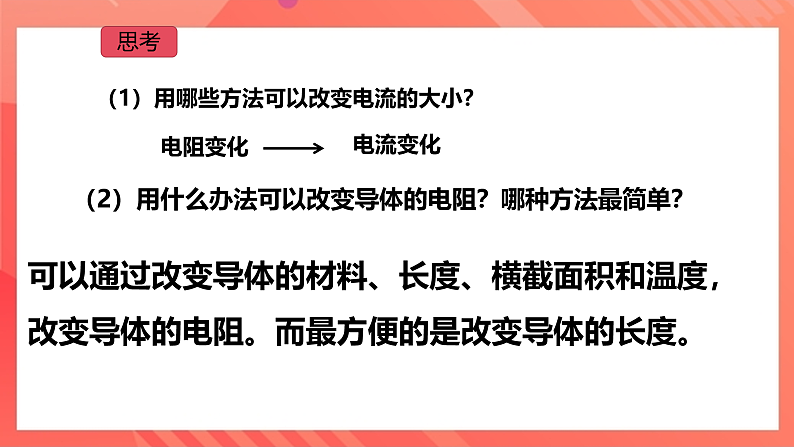

（2）用什么办法可以改变导体的电阻？哪种方法最简单？
（1）用哪些方法可以改变电流的大小？

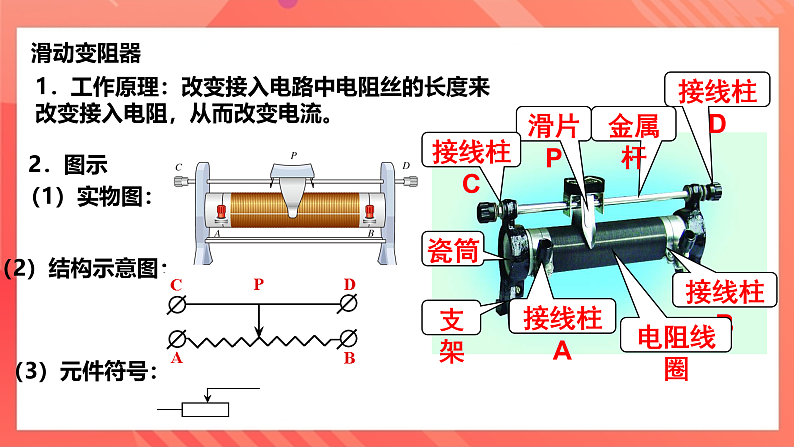

　2．图示 （1）实物图：
　1．工作原理：改变接入电路中电阻丝的长度来 　改变接入电阻，从而改变电流。

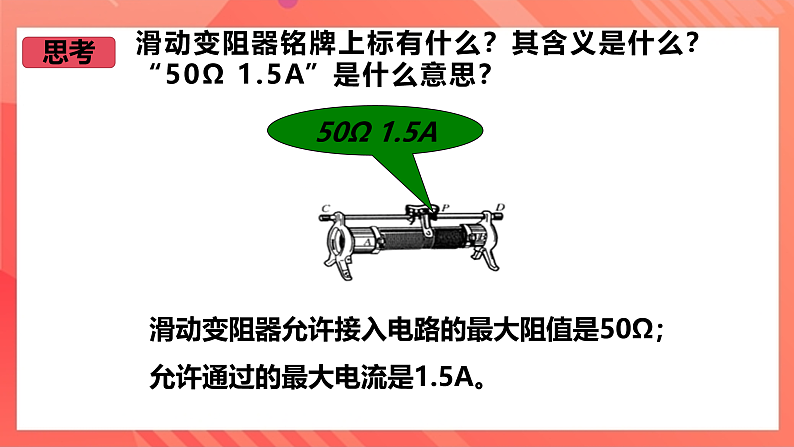

滑动变阻器铭牌上标有什么？其含义是什么？ “50Ω 1.5A”是什么意思？
滑动变阻器允许接入电路的最大阻值是50Ω；允许通过的最大电流是1.5A。

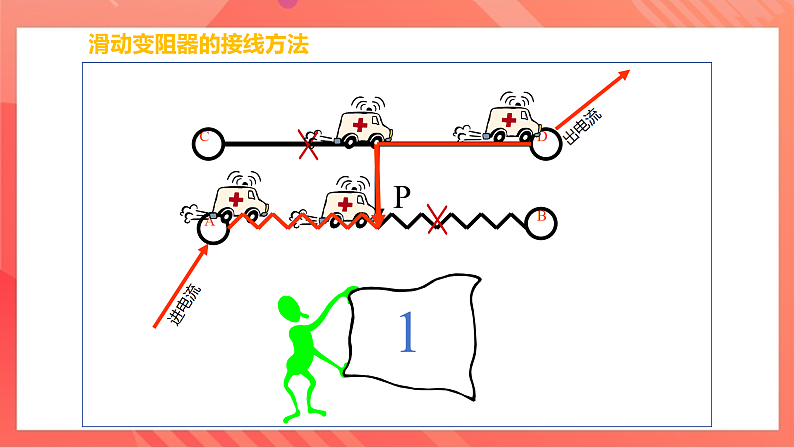

（1）滑动变阻器接线时应“一上一下” 。（2）当滑动变阻器的滑片靠近下接线柱时，其连入电路中的电阻变小；当滑动变阻器的滑片远离下接线柱时，其连入电路中的电阻变大。（3）一般情况下，滑动变阻器应串联在电路中。（4）电路中开关闭合前，滑动变阻器应接入最大阻值，即离下接线柱最远端。（5）滑动变阻器的铭牌上标有最大电阻和允许通过的最大电流。滑动变阻器使用时，电路中的电流不能超过其允许通过的最大电流。
电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。
常见的四旋盘电阻箱(1)常见的四旋盘电阻箱是一种能够表示出电阻值的变阻器。(2)使用方法：使用时把两个接线柱接入电路，调节四个旋盘就能得到0～9 999 Ω之间的任一整数值。(3)读数：四个旋盘对应的数值与对应的倍数相乘，然后相加就是电阻箱接入电路的阻值。(4)电路符号： 。(5)使用：使用时注意不能超过允许通过的最大电流值。
滑动变阻器与电阻箱的异同
连接“一上一下”两个接线柱
能够近似于连续改变连入电路中的电阻大小
不能连续改变连入电路中的电阻大小
不能直接读出连入电路中的电阻大小
可直接读出连入电路中的电阻大小
（1）都是通过改变连入电路的电阻线的长度来改变连入电路的电阻
（2）都要与被控制的电路串联
（3）都有规定的最大电阻值和允许通过的最大电流值
（4）通电前都应该把阻值调到最大
