沪科版（2024）九年级全册第三节 “伏安法”测电阻精品课件ppt

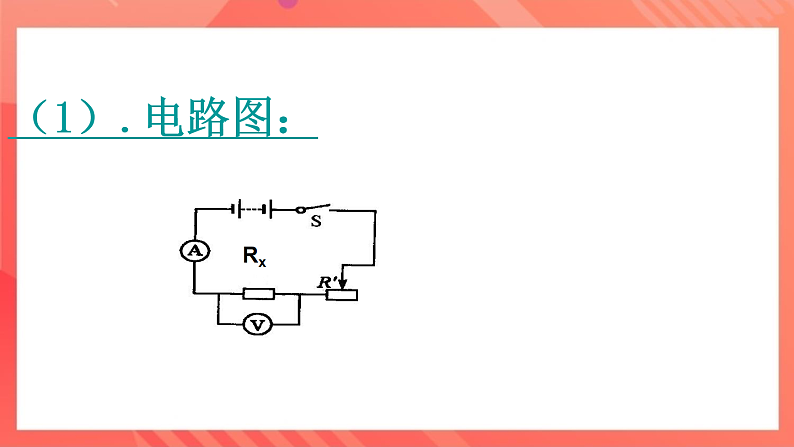

这是一份沪科版（2024）九年级全册第三节 “伏安法”测电阻精品课件ppt，共10页。PPT课件主要包含了1电路图，3表达式，你发现了吗等内容，欢迎下载使用。

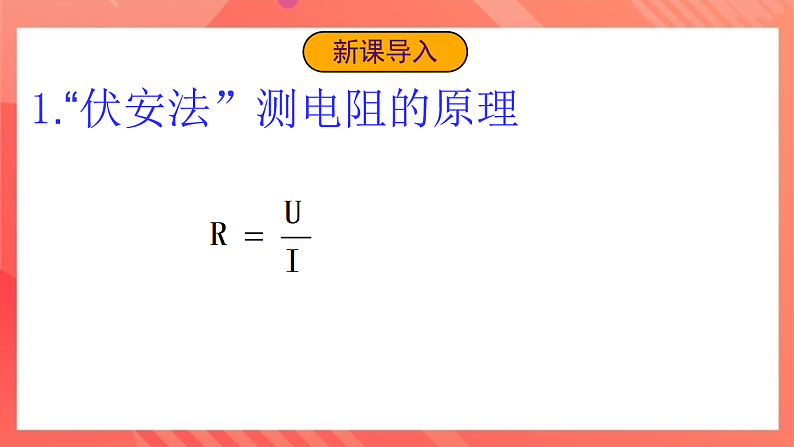

1.“伏安法”测电阻的原理

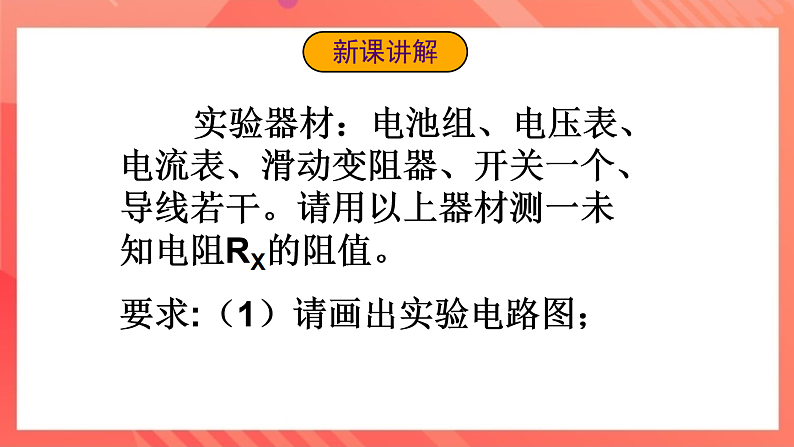

实验器材：电池组、电压表、电流表、滑动变阻器、开关一个、导线若干。请用以上器材测一未知电阻RX的阻值。要求:（1）请画出实验电路图；

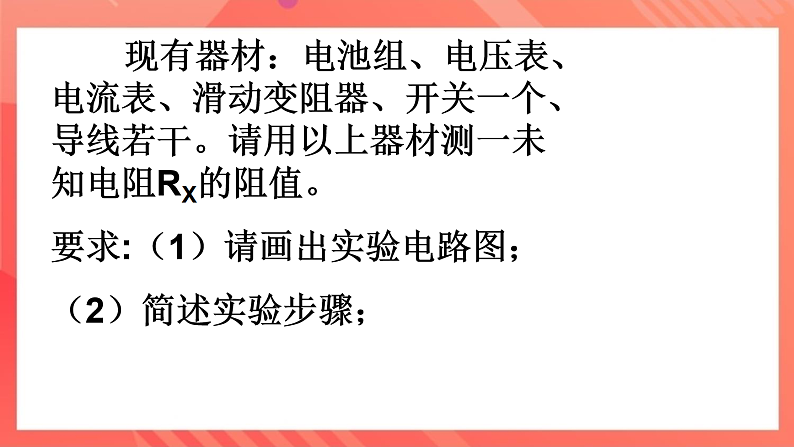

现有器材：电池组、电压表、电流表、滑动变阻器、开关一个、导线若干。请用以上器材测一未知电阻RX的阻值。要求:（1）请画出实验电路图；（2）简述实验步骤；
（2）.实验步骤：A、断开开关，按照电路图连接电路，调节滑动变阻器，使滑动变阻器的滑片置于最大阻值处B.接通开关S，读出电流表和电压表的示数C.根据测量的电压和电流值算出Rx的值D.多次测量求出Rx的平均值
现有器材：电池组、电压表、电流表、滑动变阻器、开关一个、导线若干。请用以上器材测一未知电阻RX的阻值。要求:（1）请画出实验电路图；（2）简述实验步骤；（3）用所测得的物理量表示待测电阻RX。
(1)加在某一被测电阻两端的电压不同，通过它的电流也不同，但三次测定的电阻值却相同(或基本相同)，这说明了什么？这又是为什么呢？
