初中物理沪科版（2024）九年级全册第五节 家庭用电评优课ppt课件

这是一份初中物理沪科版（2024）九年级全册第五节 家庭用电评优课ppt课件，文件包含沪科版物理九年级全册155《家庭电路》课件pptx、沪科版物理九年级全册155《家庭电路》教案doc、沪科版物理九年级全册155《家庭电路》学案doc、动画测电笔的使用swf、好家庭电路swf、家庭电路swf、家庭电路引入钢铁侠mp4、家庭电路的组成swf、短路空中火灾mp4、试电笔的使用方法swf等10份课件配套教学资源，其中PPT共38页， 欢迎下载使用。

活动：你家中有哪些家用电器呢？

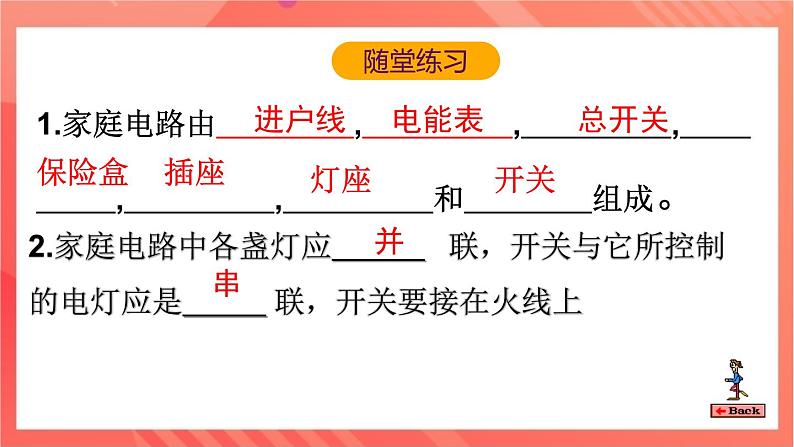

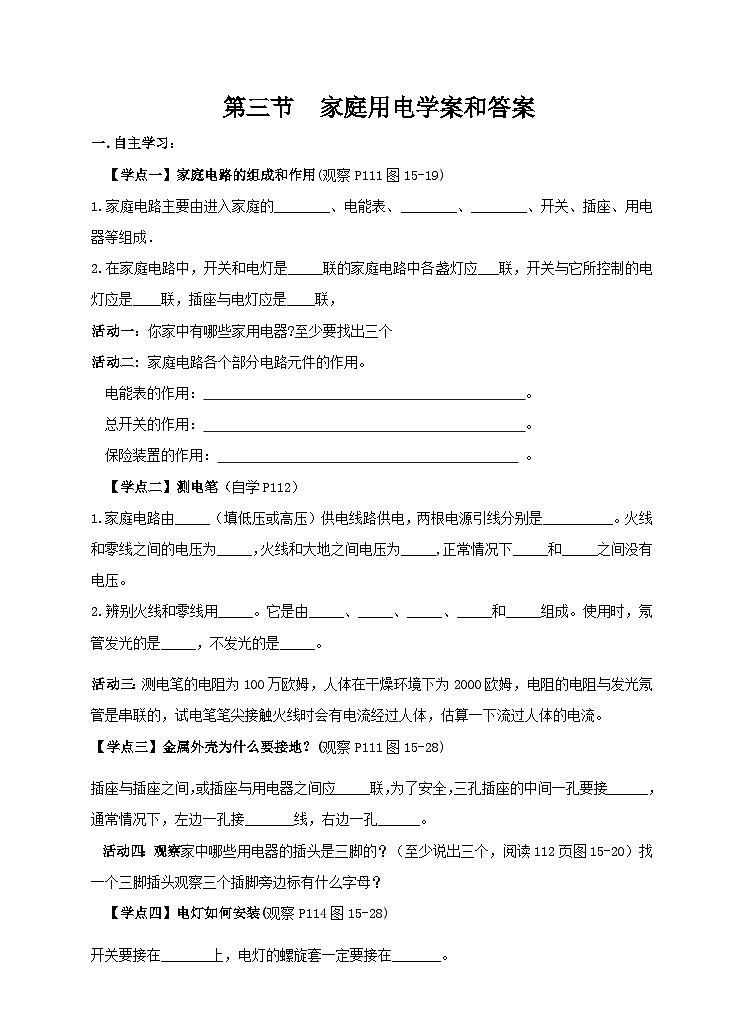

1.家庭电路由,,,,,和组成。
2.家庭电路中各盏灯应 联，开关与它所控制 的电灯应是 联，开关要接在火线上

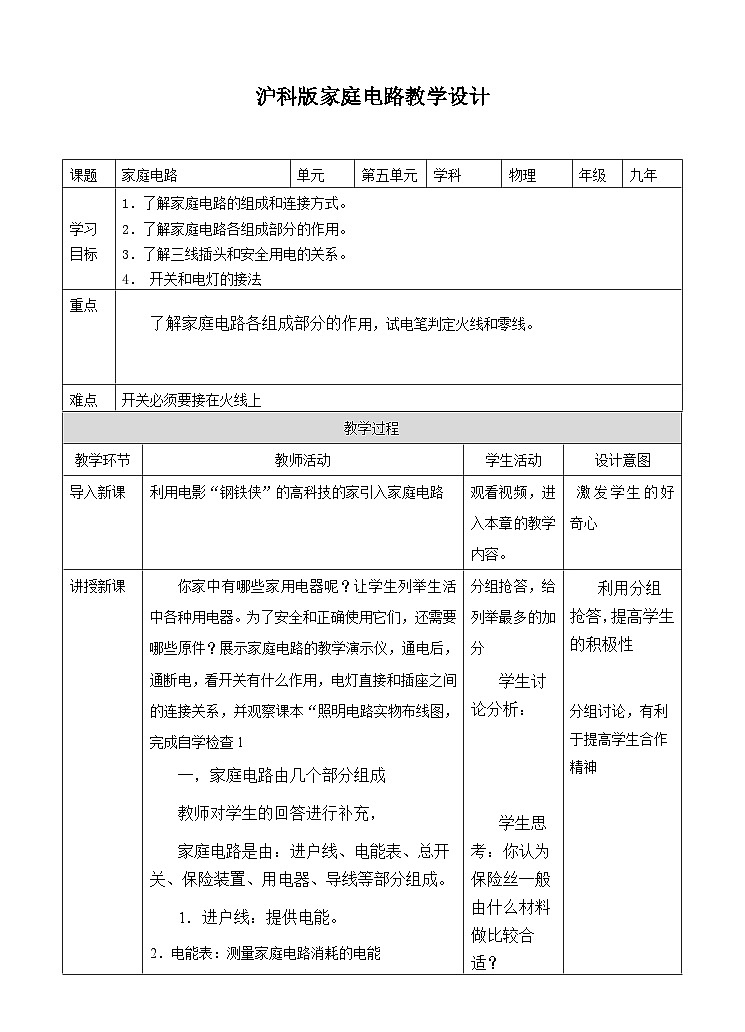

一.家庭电路的组成及作用
　　123.4 kw ·h
测量用电器消耗电能的多少。
安装在干路上，在总开关之前。

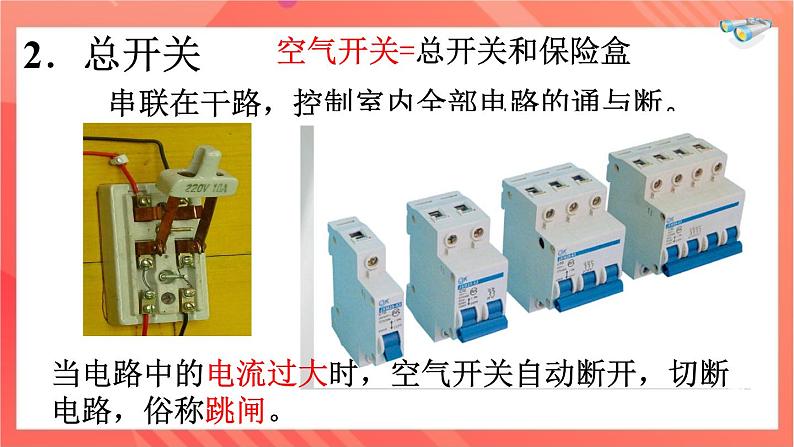

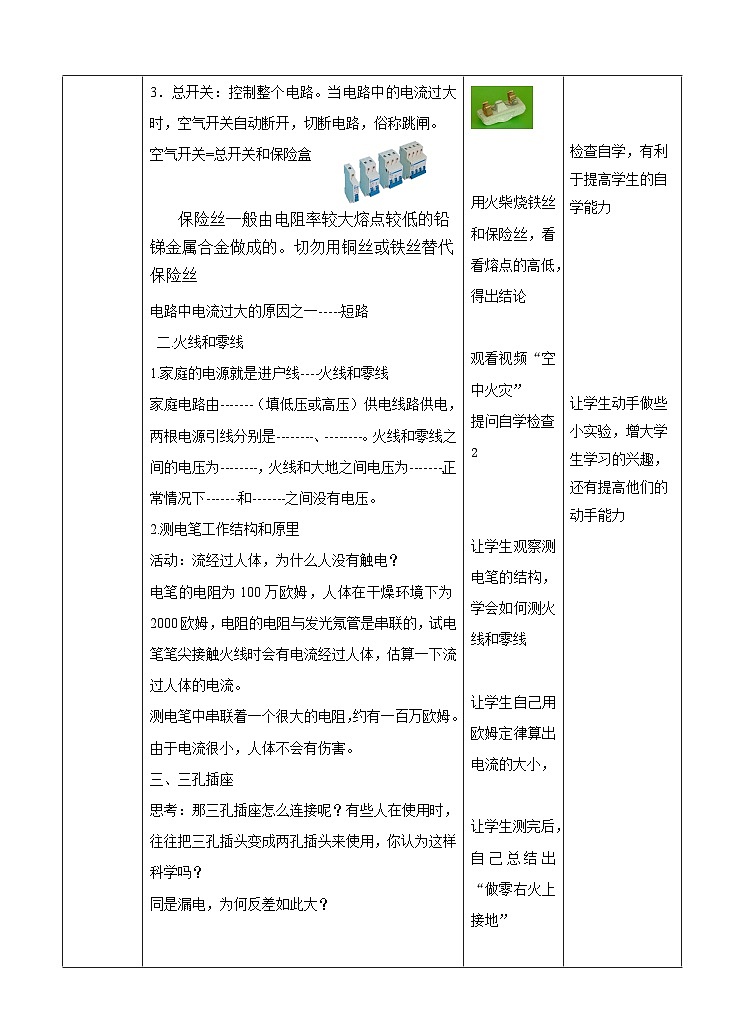

串联在干路，控制室内全部电路的通与断。
空气开关=总开关和保险盒
当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
熔断器内装有＿＿＿＿:
电路中电流过大时，保险丝自动熔断。
你认为保险丝一般由什么材料做比较合适？
一般由电阻率较大熔点较低的铅锑金属合金做成的。
小明家里新装了台空调，使用时保险丝总是会熔断，他干脆将保险丝换成了一根铜丝，你认为小明的做法可取么，为什么？
切勿用铜丝或铁丝替代保险丝
电路中电流过大的原因之一-----短路 试一试
　　③ 注意：选用合适规格的保险丝，不能用铜丝　　　　　　 或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
家庭电路中的进户线有两根，
火线和零线之间的电压值正常为
3.家庭电路由-------（填低压或高压）供电线路供电，两根电源引线分别是--------、--------。火线和零线之间的电压为--------，火线和大地之间电压为-------,正常情况下-------和-------之间没有电
4.辨别火线和零线用--------。它是由---------、---------、---------、--------和-------------组成。使用时，氖管发光的是--------，不发光的是------。
零线 大地
　　不能辨别火线和零线
　　存在安全隐患，可能触电
测电笔的电阻为100万欧姆，人体在干燥环境下为2000欧姆，电阻的电阻与发光氖管是串联的，试电笔笔尖接触火线时会有电流经过人体，估算一下流过人体的电流。
电流经过人体，为什么人没有触电？
测电笔中串联着一个很大的电阻，约有一百万欧姆。由于电流很小，人体不会有伤害。
左零右火 中接地
那三孔插座怎么连接呢？有些人在使用时，往往把三孔插头变成两孔插头来使用，你认为这样科学吗？
同是漏电，为何反差如此大？
接地线是为了防止发生漏电而使用电器金属外壳带电造成的触电事故。
用电器的金属外壳没有接地
我叫开关，我的权力不算大，但我可以控制和我串联的灯泡。
开关和灯泡为什么要串联？
连接注意事项：1、开关必须和灯泡串联。2、开关必须接在火线上。
电灯与开关串联，开关接在火线上
电灯的接法
电灯的开关接在零线和灯泡之间
中心锡块处应接火线，防止螺旋带电.
插 座 插座与电灯及各用电器之间是并联
开 关 开关与电灯串联
保险丝 电流过大时，自动切断电路保护电路,

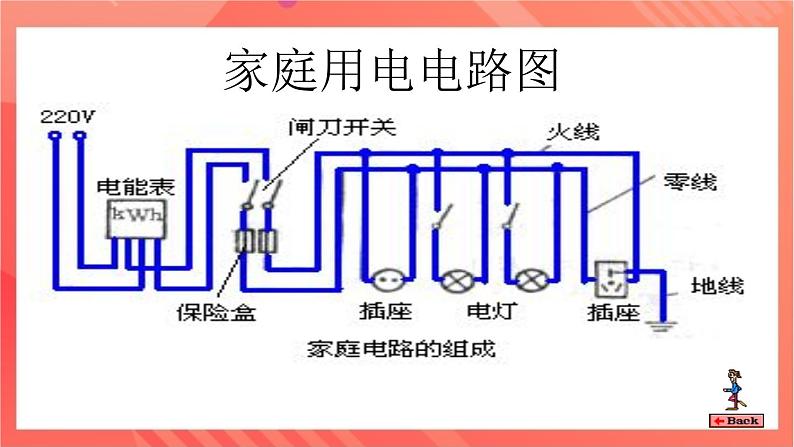

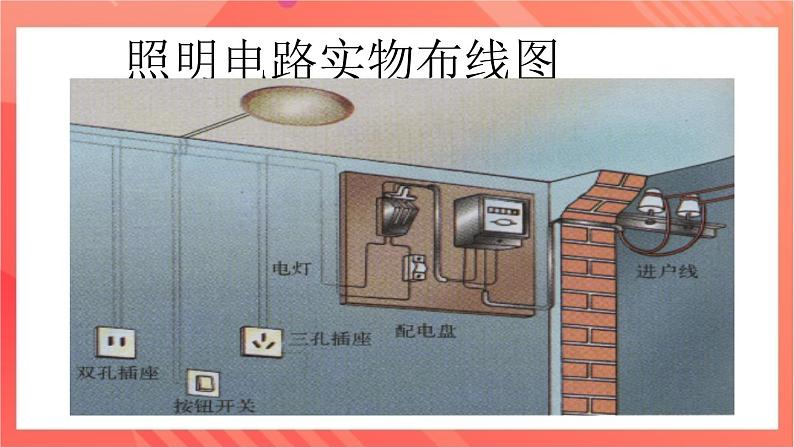

家庭电路基本组成
电能表 测量消耗电能多少的仪表，串联在干路
总开关 控制整个电路的通断
1.在图所示的几种使用测电笔的方法中，正确的是___ 。
2. 某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是( )
3. 小森家有两盏墙壁灯，由一个开关控制，其元件符号如图所示，试将其连按成电路图
4. 某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯(甲和乙)和两个插座，如图所示，如果两个插座均未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是( ) A、甲、乙都都正常工作 B、只有乙正常工作C、甲、乙都不正常工作 D、只有甲正常工作
5.闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖泡都发光，由此可断（ ）
A．火线断了 B．零线断了 C．灯泡灯丝断了 D．火线短路与零线开路均可能
6.如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。
