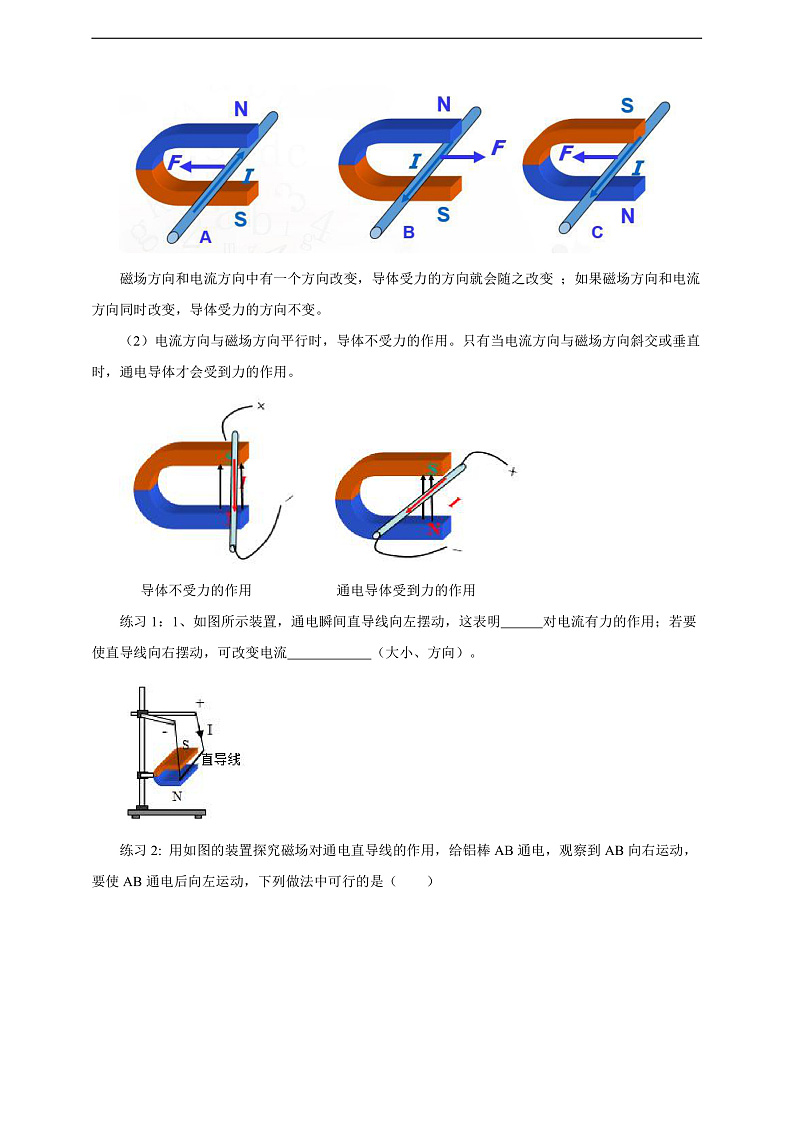

    沪科版物理九年级全册 17.3《科学探究:电动机为什么会转动》教案第1页
    沪科版物理九年级全册 17.3《科学探究:电动机为什么会转动》教案第2页
    沪科版物理九年级全册 17.3《科学探究:电动机为什么会转动》教案第3页

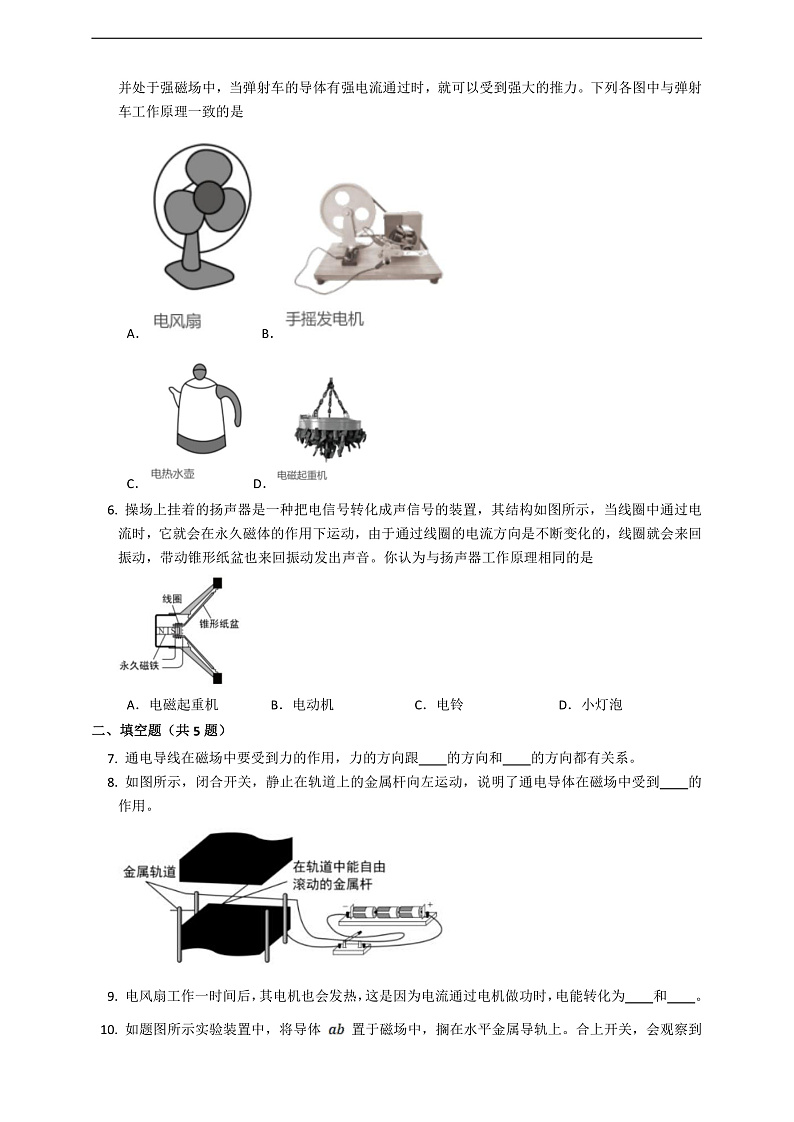

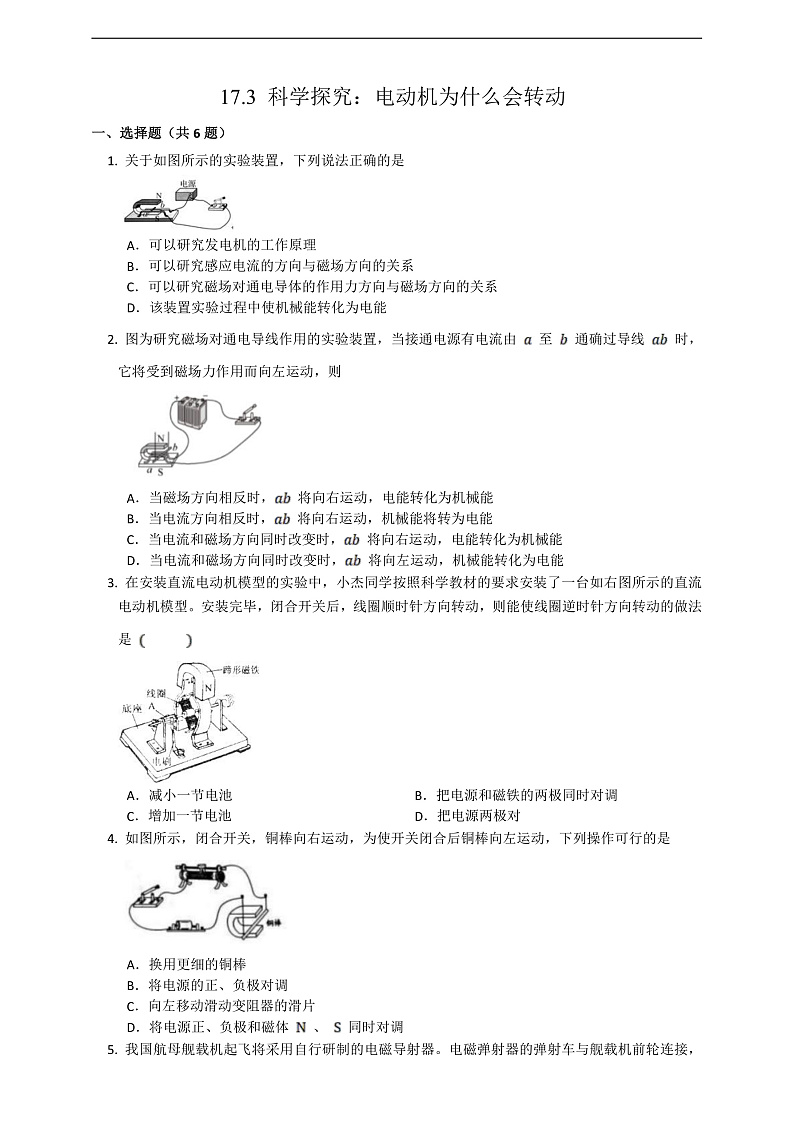

    沪科版物理九年级全册 17.3《科学探究:电动机为什么会转动》练习第1页
    沪科版物理九年级全册 17.3《科学探究:电动机为什么会转动》练习第2页
    沪科版物理九年级全册 17.3《科学探究:电动机为什么会转动》练习第3页
    当前文件暂不支持在线预览,请下载使用
    当前文件暂不支持在线预览,请下载使用
    当前文件暂不支持在线预览,请下载使用
    当前文件暂不支持在线预览,请下载使用
    还剩20页未读, 继续阅读
    下载需要40学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    沪科版(2024)九年级全册第三节 科学探究:电动机为什么会转动完美版课件ppt

    展开

    这是一份沪科版(2024)九年级全册第三节 科学探究:电动机为什么会转动完美版课件ppt,文件包含沪科版物理九年级全册173《科学探究电动机为什么会转动》课件pptx、沪科版物理九年级全册173《科学探究电动机为什么会转动》教案doc、沪科版物理九年级全册173《科学探究电动机为什么会转动》练习doc、直流电动机flv、线圈在磁场中运动mp4、自制小电动机mp4、通电导体在磁场中的运动mp4等7份课件配套教学资源,其中PPT共28页, 欢迎下载使用。

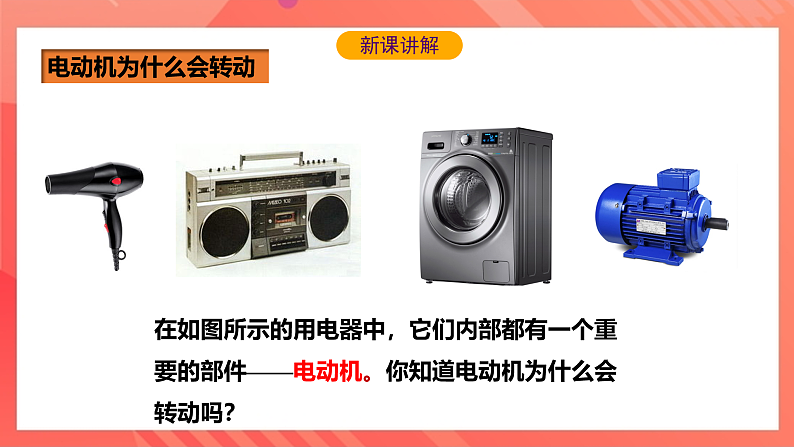

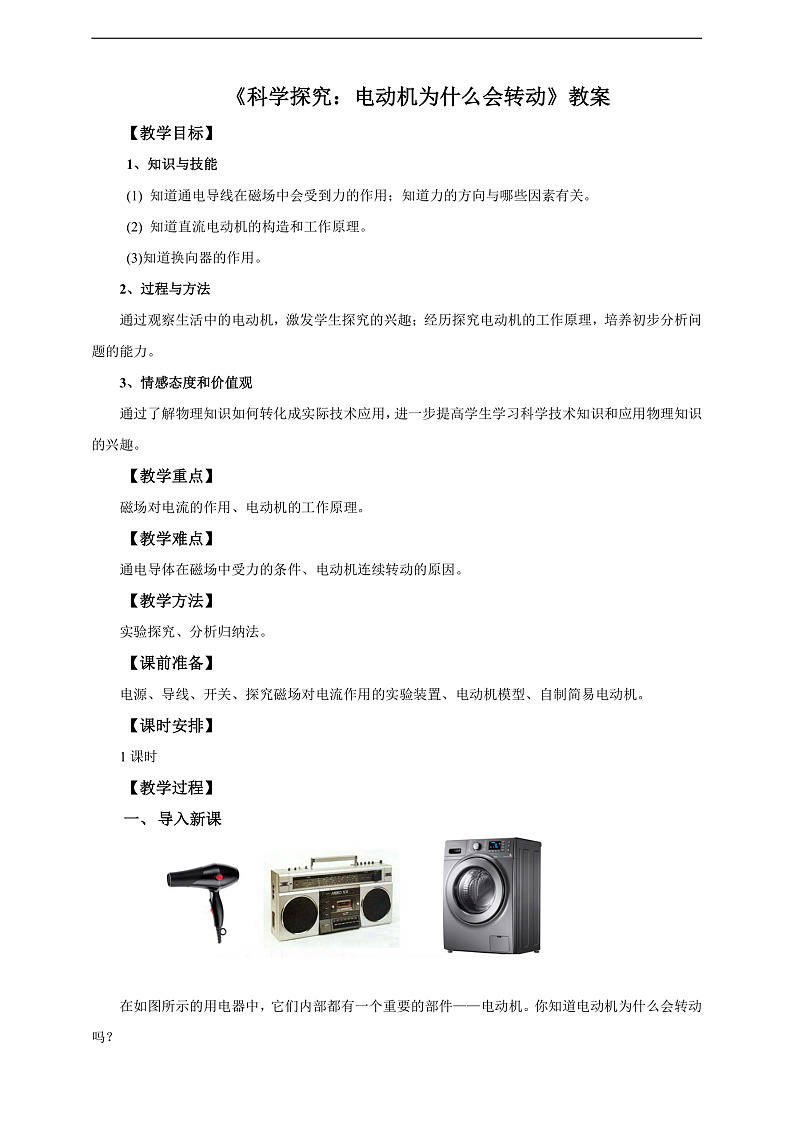

    在如图所示的用电器中,它们内部都有一个重要的部件——电动机。你知道电动机为什么会转动吗?

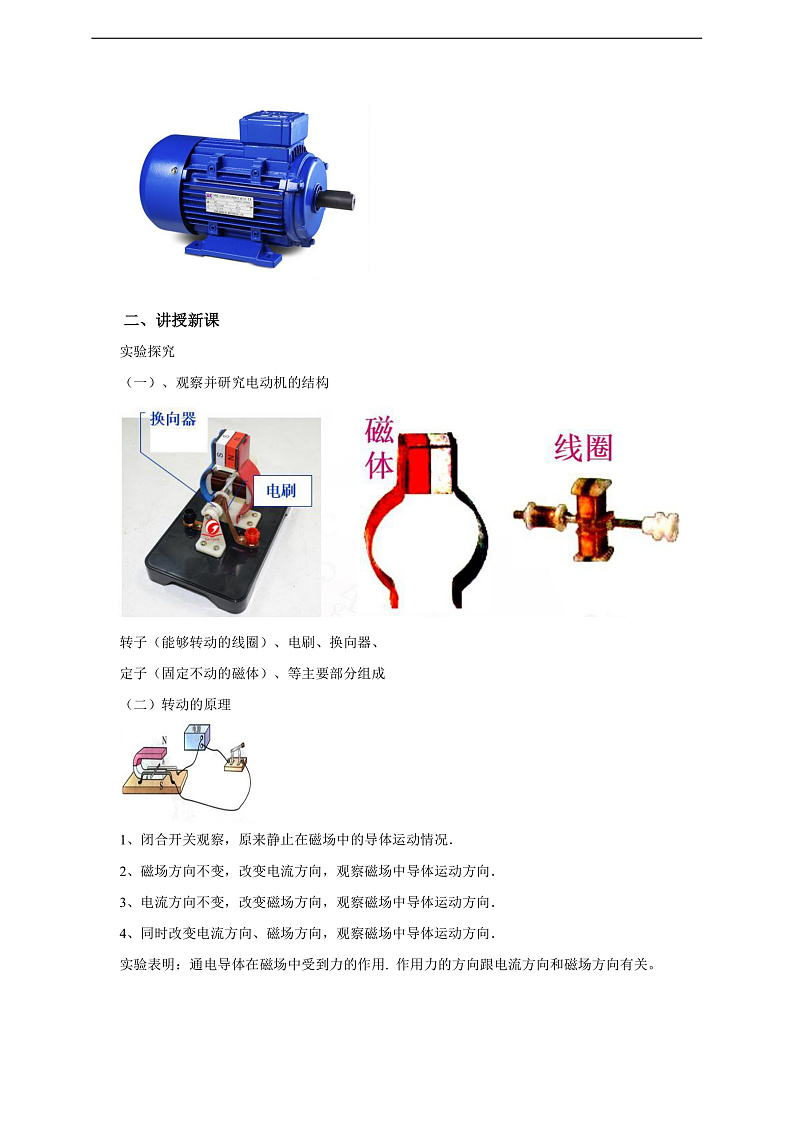

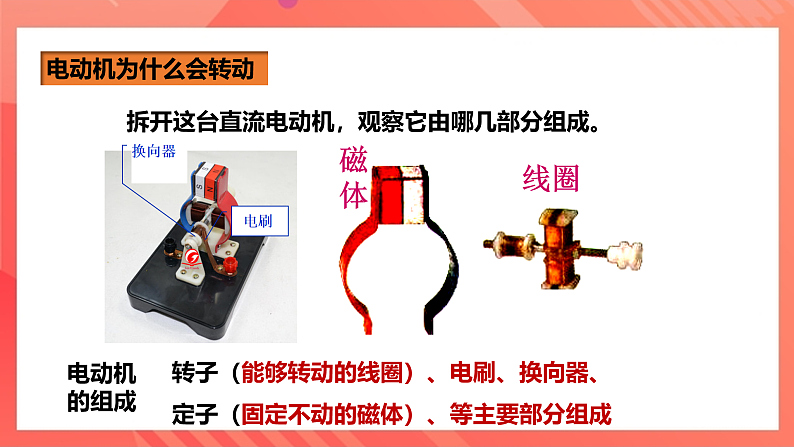

    拆开这台直流电动机,观察它由哪几部分组成。
    转子(能够转动的线圈)、电刷、换向器、定子(固定不动的磁体)、等主要部分组成

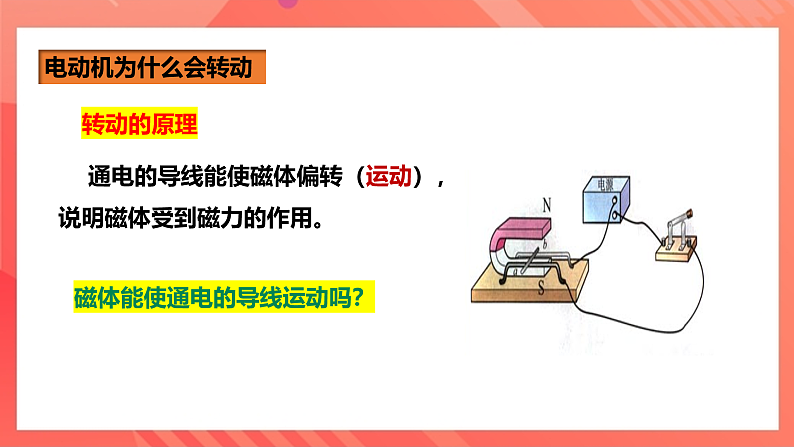

    通电的导线能使磁体偏转(运动),说明磁体受到磁力的作用。
    磁体能使通电的导线运动吗?

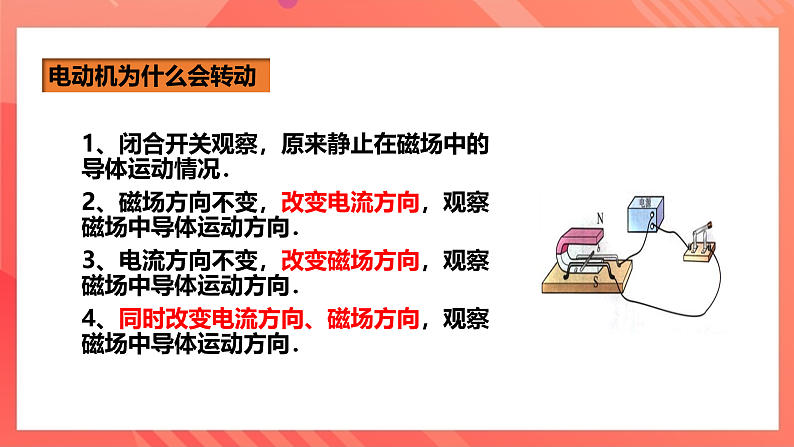

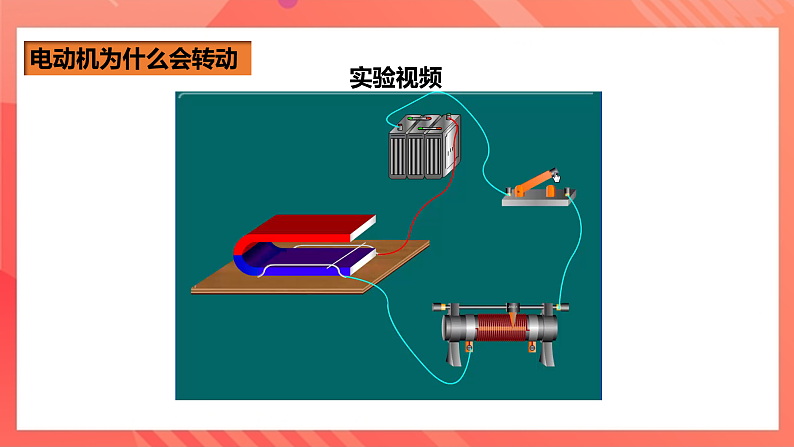

    1、闭合开关观察,原来静止在磁场中的导体运动情况.2、磁场方向不变,改变电流方向,观察磁场中导体运动方向.3、电流方向不变,改变磁场方向,观察磁场中导体运动方向.4、同时改变电流方向、磁场方向,观察磁场中导体运动方向.

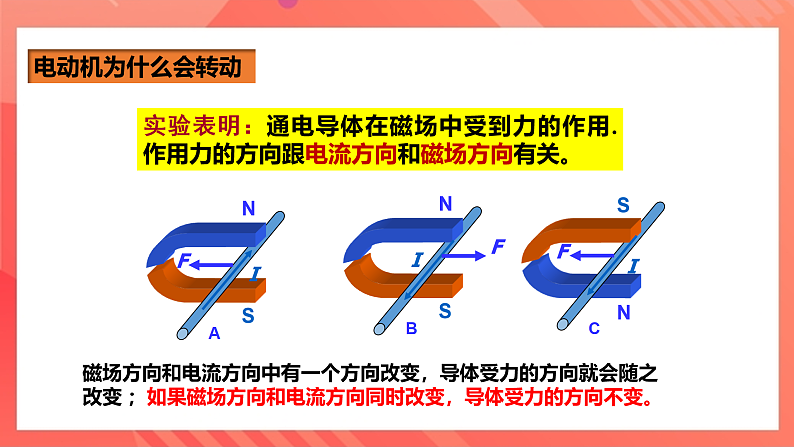

    实验表明:通电导体在磁场中受到力的作用. 作用力的方向跟电流方向和磁场方向有关。
    磁场方向和电流方向中有一个方向改变,导体受力的方向就会随之改变 ;如果磁场方向和电流方向同时改变,导体受力的方向不变。

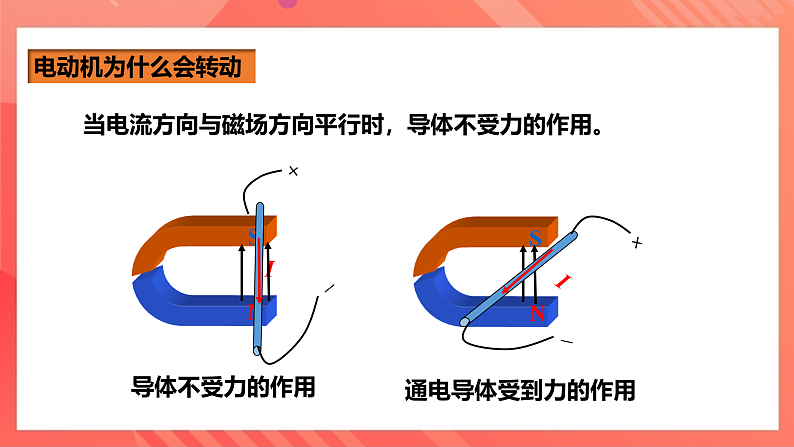

    当电流方向与磁场方向平行时,导体不受力的作用。
    1、如图所示装置,通电瞬间直导线向左摆动,这表明 对电流有力的作用;若要使直导线向右摆动,可改变电流 (大小、方向)。
    2. 用如图的装置探究磁场对通电直导线的作用,给铝棒AB通电,观察到AB向右运动,要使AB通电后向左运动,下列做法中可行的是(  )A.仅换用磁性更强的磁体B.仅增加AB中的电流强度C.仅将磁体的N、S极对调D.仅将铝棒AB换成铜棒
    1、(1)观察磁场对通电源线圈的作用
    甲 线圈受到的力使它顺时针转动
    乙 线圈由于惯性会越过平衡位置
    丙 线圈受到的力使它逆时针转动
    (2)观察磁场对通电源线圈的作用视频
    思考:那么怎样才能让通电线圈在磁场中持续地转动呢?
    能够完成这一任务的装置叫做换向器
    实际的电动机是利用换向器使它连续转动的。
    1.原理:当线圈转到另一半和电刷接触时就改变了电流方向,从而受力方向改变使线圈连续转到下去。2.作用:当线圈转过平衡位置,及时改变线圈电流方向,使线圈得以连续转动。
    线圈的AB边受到一个向上的力,CD边受到一个向下的力,线圈顺时针方向转动.
    线圈处于此位置时,半环E跟电刷A接触,半环F跟电刷B接触,通电后线圈中电流从半环E流向半环F。
    线圈不受力的作用。但线圈由于惯性会继续转动,从而越过平衡位置。
    线圈转至平衡位置时,两电刷跟两个半环间绝缘部分接触,线圈中无电流.
    线圈越过平衡位置后,半环E变为跟电刷B接触,半环F变为跟电刷A接触。
    由于换向器的作用,线圈中电流变为从半环F流向半环E。线圈仍然沿顺时针方向转动。
    线圈由于惯性越过平衡位置后,线圈中的电流又从半环E流向半环F,其情况又和图(a)所示一样。
    线圈又转至平衡位置时,其情况跟图(b)所示相似。
    电动机是根据通电线圈在磁场中受力转动的原理制成的。
    思考1、电动机原理是什么?
    思考2、电动机将什么能转化为什么能?
    电动机将电能转化为机械能
    1.电动机的构造:磁体、线圈、换向器、电刷2.转动原理:通电导体在磁场中受到力的作用;受力的 方向跟电流方向和磁场方向有关。3.电动机怎样转动(受力情况、换向器的作用)
    1、如图所示,闭合开关,铜棒向右运动,为使开关闭合后铜棒向左运动,下列操作可行的是(  )A.换用更细的铜棒B.将磁体的N、S极对调C.向左移动滑动变阻器的滑片D.将电源正、负极和磁体N、S同时对调
    2、图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中,两个铜半环E和F跟线圈两端相连,可随线圈一起转动,两半环中间断开,彼此绝缘;A和B是电刷,它们分别跟两个半环接触,使电源和线圈组成闭合电路,在图示位置,电流沿dcba流过线圈,dc边受到磁场的作用力向下,则(  )A.线圈在图示位置时,ab边受到磁场的作用力向下B.线圈由图示位置转过180°时,电流沿dcba流过线圈C.线圈由图示位置转过180°时,dc边受到磁场的作用力向下D.线圈由图示位置转过180°时,ab边受到磁场的作用力向下
    3. 关于换向器的作用,下列说法中正确的是(  )A.直流电动机的换向器既可以改变线圈中的电流方向,又可以改变外部电流方向B.直流电动机的换向器是将外部电路的直流电变成线圈中的交流电C.直流电动机的换向器是用来改变电流的大小和方向D.当直流电动机的线圈刚转过平衡位置时,换向器能立即改变线圈中的电流方向
    4、关于扬声器的分析,下列说法错误的是(  )A.扬声器是把电信号转换为声信号的一种装置B.扬声器的工作原理是通电线圈在磁场中受力的作用C.扬声器工作时,线圈中会产生感应电流D.扬声器的工作原理和发电机的原理一样
    完成课后作业1、2、3题
