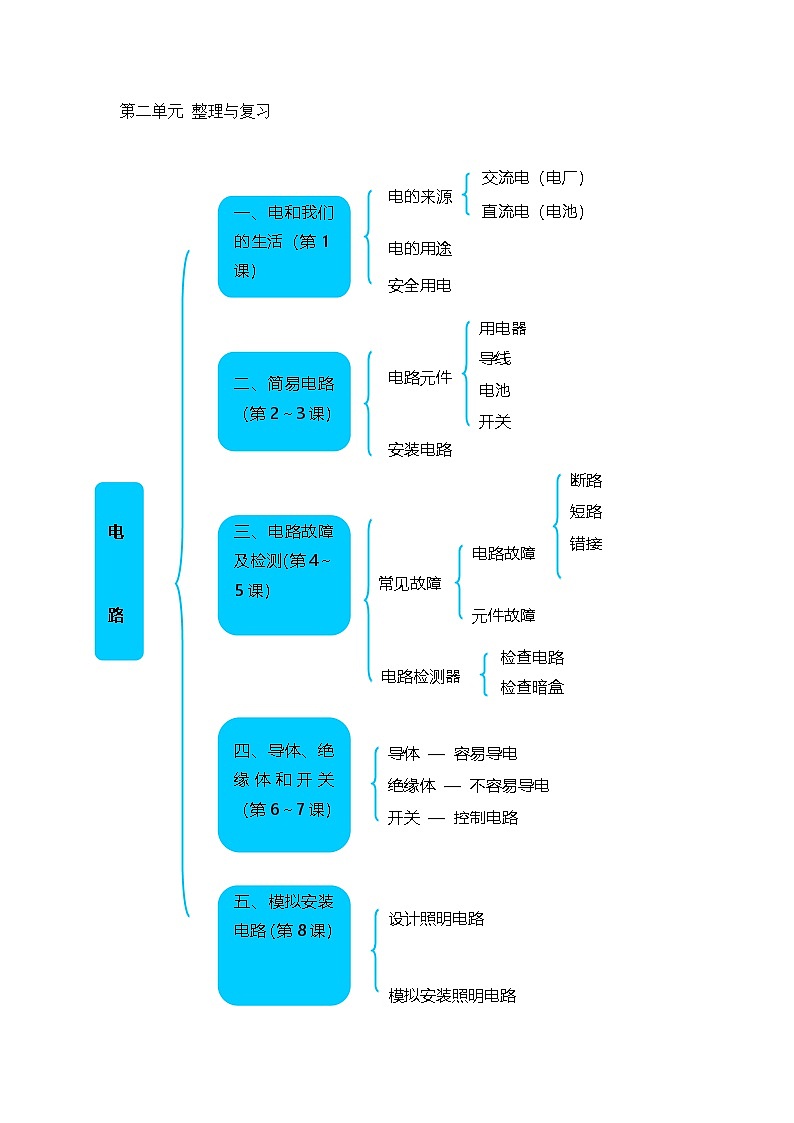

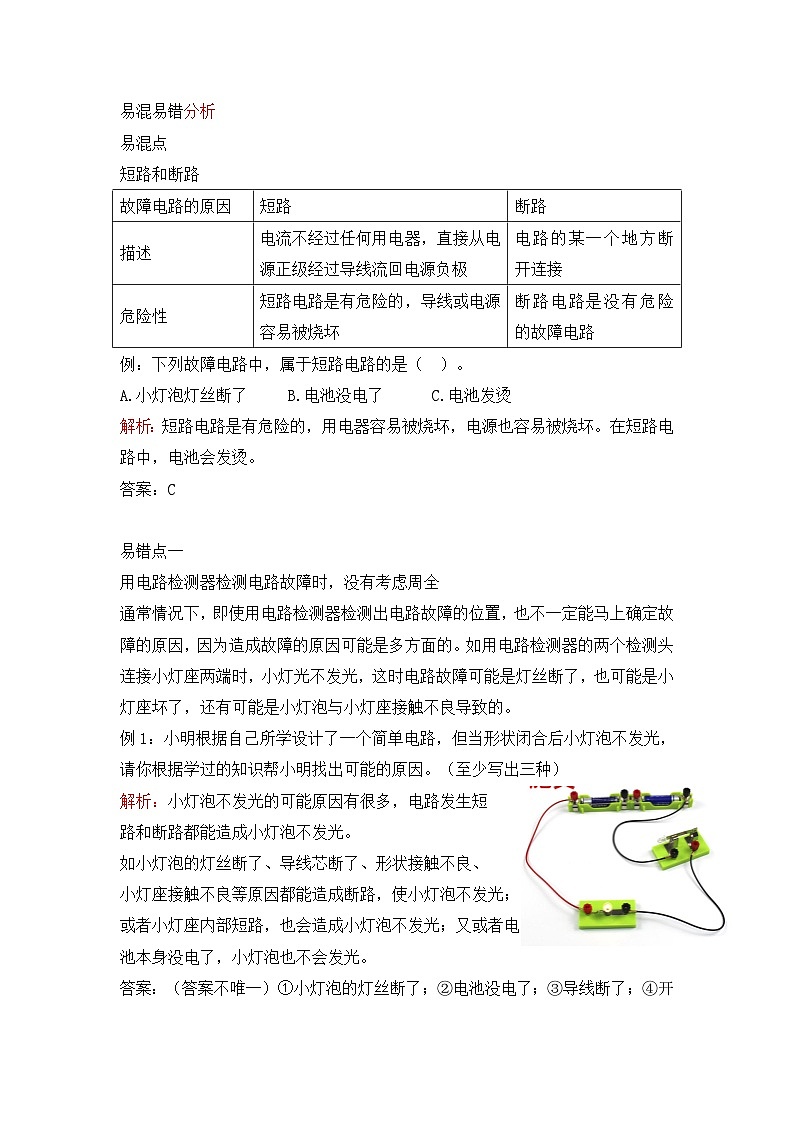

第二单元 整理与复习交流电（电厂）电的来源电的用途直流电（电池）一、电和我们的生活（第1课）安全用电用电器导线开关电路元件电池二、简易电路（第2～3课）安装电路断路错接短路三、电路故障及检测（第4～5课）检查暗盒元件故障电路检测器常见故障检查电路电路故障电路绝缘体 — 不容易导电开关 — 控制电路导体 — 容易导电四、导体、绝缘体和开关（第6～7课）五、模拟安装电路（第8课）模拟安装照明电路设计照明电路易混易错分析易混点短路和断路例：下列故障电路中，属于短路电路的是（ ）。A.小灯泡灯丝断了 B.电池没电了 C.电池发烫解析：短路电路是有危险的，用电器容易被烧坏，电源也容易被烧坏。在短路电路中，电池会发烫。答案：C易错点一用电路检测器检测电路故障时，没有考虑周全通常情况下，即使用电路检测器检测出电路故障的位置，也不一定能马上确定故障的原因，因为造成故障的原因可能是多方面的。如用电路检测器的两个检测头连接小灯座两端时，小灯光不发光，这时电路故障可能是灯丝断了，也可能是小灯座坏了，还有可能是小灯泡与小灯座接触不良导致的。例1：小明根据自己所学设计了一个简单电路，但当形状闭合后小灯泡不发光，请你根据学过的知识帮小明找出可能的原因。（至少写出三种）解析：小灯泡不发光的可能原因有很多，电路发生短路和断路都能造成小灯泡不发光。如小灯泡的灯丝断了、导线芯断了、形状接触不良、小灯座接触不良等原因都能造成断路，使小灯泡不发光；或者小灯座内部短路，也会造成小灯泡不发光；又或者电池本身没电了，小灯泡也不会发光。答案：（答案不唯一）①小灯泡的灯丝断了；②电池没电了；③导线断了；④开关接触不良。易错点二检测接线盒电路时，推测的电路连接情况有遗漏用电路检测器检测接线盒内部电路时，因为无法直接观察，只能靠检测结果进行推测，所以有时可能存在多种可能，在推测时要考虑周全，不要遗漏。例1：一个带有4个接线柱的接线盒，乐乐用电路检测器检测后，把接线柱之间的连接状态记录在下表中。请你根据上表推测接线盒里的电路是怎样连接的，用直线代替导线在下图中画出的的推测结果。（有几种画几种）解析：从表格中的检测结果可知，4号接线柱与其他接线柱之间都是断路，其他三个接线柱之间都是通路，但并不一定是其他三个接线柱之间都有导线线接，有两条导线连接也能产生相同的效果。答案：单元过关测试一、判断题1、我们在家可以用220V电压的电源做实验。（ ）2、小灯泡发光的位置是金属支架。（ ）3、电流能从电池的一端经过导线和用电器返回到电池的另一端，就组成了一个完整的电路。（ ）4、不能用湿手或湿抹布擦拭电器和形状，以防触电。（ ）5、导线外边的橡胶皮是由导体材料制成的。（ ）二、选择题1、发现有人触电时，下列做法中正确的是（ ）。A.直接用手把电线从触电者的身上移开 B.用铁棒把电线从触电者的身上移开 C.用干燥的木棒把电线从触电者的身上移开2、利用（ ）这些材料可以自制一个小开关。A.橡皮、圆形针、图钉 B.铁板、回形针、图钉 C.橡皮、泡沫、棉线3、下列物品中可以代替导线接通电路的是（ ）。A.钢尺 B.塑料尺 C.羽毛4、用电路检测器检测故障电路时，下列说法中错误的是（ ）。A.检测之前，需要把两个检测头互碰一下，进行自检 B.检测时，每个元件只需检测一次即可 C.把简易电路中的开关拆除后，就形成了一个电路检测器三、连线题将下列物体与其导电性进行连线。易拉罐 一元硬币 砖块 泡沫块 铜丝 容易导电 不容易导电四、画图题请画出一个开关同时控制两盏灯的亮与灭的电路连接图。五、简答题1、将电路检测器的两个检测头分别连接小灯座的两个连接点，小灯泡没有发光，请分析故障的原因。2、导体和绝缘体的用途分别是什么？六、实验题有一个4个接线头的盒子，用电路检测器检测后，把接线头之间的连接状态记录在下表中。请用直线代替导线在下图中画出可能出现的接线方式。故障电路的原因短路断路描述电流不经过任何用电器，直接从电源正级经过导线流回电源负极电路的某一个地方断开连接危险性短路电路是有危险的，导线或电源容易被烧坏断路电路是没有危险的故障电路1－21－31－42－32－43－4通 路√√√断 路√√√1～21～31～42～32～43～4通路√√√断路√√√
