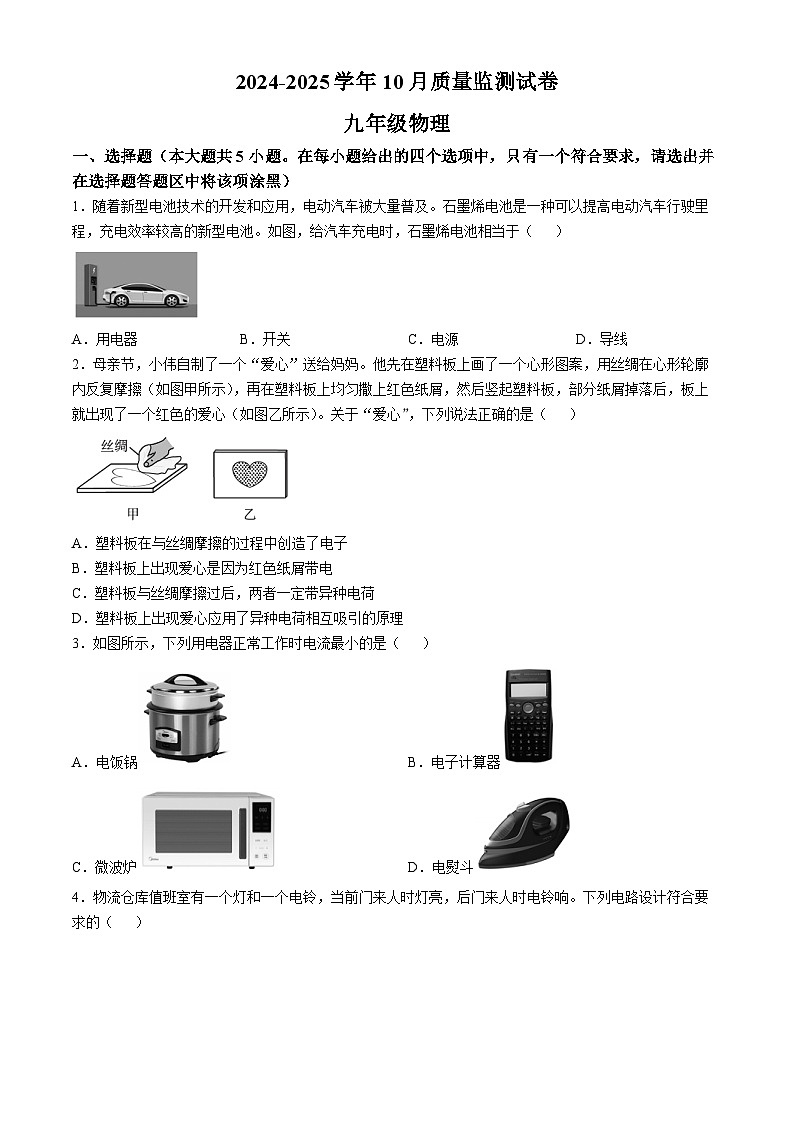

一、选择题（本大题共5小题。在每小题给出的四个选项中，只有一个符合要求，请选出并在选择题答题区中将该项涂黑）
1．随着新型电池技术的开发和应用，电动汽车被大量普及。石墨烯电池是一种可以提高电动汽车行驶里程，充电效率较高的新型电池。如图，给汽车充电时，石墨烯电池相当于（ ）
A．用电器B．开关C．电源D．导线
2．母亲节，小伟自制了一个“爱心”送给妈妈。他先在塑料板上画了一个心形图案，用丝绸在心形轮廓内反复摩擦（如图甲所示），再在塑料板上均匀撒上红色纸屑，然后竖起塑料板，部分纸屑掉落后，板上就出现了一个红色的爱心（如图乙所示）。关于“爱心”，下列说法正确的是（ ）
A．塑料板在与丝绸摩擦的过程中创造了电子
B．塑料板上出现爱心是因为红色纸屑带电
C．塑料板与丝绸摩擦过后，两者一定带异种电荷
D．塑料板上出现爱心应用了异种电荷相互吸引的原理
3．如图所示，下列用电器正常工作时电流最小的是（ ）
A．电饭锅B．电子计算器
C．微波炉D．电熨斗

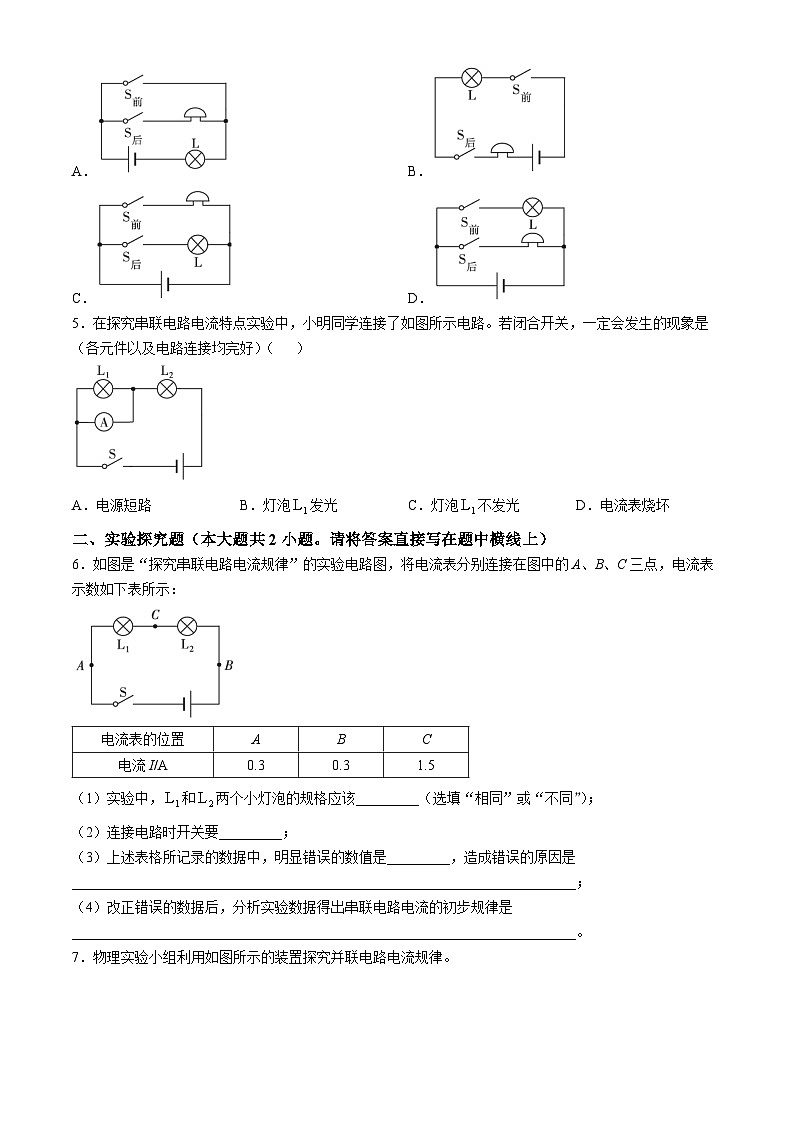

4．物流仓库值班室有一个灯和一个电铃，当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的（ ）
A．B．
C．D．
5．在探究串联电路电流特点实验中，小明同学连接了如图所示电路。若闭合开关，一定会发生的现象是（各元件以及电路连接均完好）（ ）
A．电源短路B．灯泡发光C．灯泡不发光D．电流表烧坏
二、实验探究题（本大题共2小题。请将答案直接写在题中横线上）
6．如图是“探究串联电路电流规律”的实验电路图，将电流表分别连接在图中的A、B、C三点，电流表示数如下表所示：
（1）实验中，和两个小灯泡的规格应该_________（选填“相同”或“不同”）；
（2）连接电路时开关要_________；
（3）上述表格所记录的数据中，明显错误的数值是_________，造成错误的原因是________________________________________________________________________；
（4）改正错误的数据后，分析实验数据得出串联电路电流的初步规律是________________________________________________________________________。
7．物理实验小组利用如图所示的装置探究并联电路电流规律。
（1）图乙的实物图中还差一根导线未连接，请你根据图甲的电路图将其连接；
（2）闭合开关后，观察到灯发光，灯不发光，若整个电路只有一处发生故障，则可能是_________（选填“短路”或“断路”）；进一步发现每个电流表连接完好，且无示数，有示数，则可以确定发生故障的是_________（选填“”或“”）；
（3）排除故障后，实验小组用电流表测出了干路电流和通过，的支路电流，并在表中记录了实验数据。其中第三次实验电流表的指针的位置如丙图所示，该读数为_________A；
（4）本组的小伟同学分析数据后得出结论：并联电路中各支路电流相等，且干路电流是支路电流的2倍。得出这样结论的原因是_______________________________________________________________。
三、综合应用题（本大题共4小题。计算题解题过程要有必要的文字说明、计算公式和计算步骤，只写最后结果不得分）
8．如图所示的运油车正在卸油，快速流出的油和油罐由于_________会积累过多电荷。为防止事故的发生，需要用一条“绳子”把运油车与静电消除器相连，“绳芯”的材质应该是_________（选填“导体”或“绝缘体”）。多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向_________（选填“向上”或“向下”）。
9．（1）一串小彩灯的灯泡往往有四五十只，那这么多的小彩灯是如何连接的呢？小伟同学在市场上买了一串小彩灯，按照下列实验步骤进行探究：把这串小彩灯接入电路，闭合开关后发现所有小彩灯均发光。取下任意一盏小彩灯，闭合开关后发现所有小彩灯均不发光。根据上述实验现象，可知小彩灯间是以_________的方式连接的。当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小彩灯的电流为_________A；
（2）图甲为某公园的彩灯，该彩灯中如果有一盏小彩灯灯丝熔断，其他小彩灯熄灭后又会瞬间重新亮起，其模拟电路图如图乙所示。图丙为彩灯的内部结构，灯丝引线上均绕有阻值为R的细金属丝，细金属丝上有一层绝缘物质，当小彩灯发光时，细金属丝处的电路处于_________（选填“通路”或“断路”）状态；当灯丝断开后，细金属丝上的绝缘物质会被电流击穿，形成_________（选填“通路”或“断路”），这样其余彩灯仍能发光。
10．（1）根据如图所示的实物图，在虚线框内画出对应的电路图。
（2）请在图甲的两个虚线框内填入代表“电源”和“开关”的符号，要求满足当开关闭合时两灯处于并联状态。
（3）为了严格控制外来车辆出入小区，很多小区安装了门禁系统，如图乙所示。系统可以通过电子眼自动识别车牌号，若是小区内部车辆，则自动开关闭合控制电动机启动横杆；若是外来车辆，则需要工作人员按动按钮开关，手动控制电动机启动横杆。请参照门禁系统的要求，在图丙的虚线框中用笔画线连接各电子元件。
11．在如图所示的电路中，电源电压不变，只闭合开关时，电流表的示数为0.3A；只闭合开关时，电流表的示数为0.5A，当开关、都闭合时，请你计算并说明三个电流表的示数。（需写出简单的说明过程）
附加题
认真观察如图甲所示的电路图，分析并解答下列问题：（需写出简单的文字说明）
（1）当只闭合时，若电流表的示数为0.26A，则通过的电流是多少？
（2）当只闭合时，若电流表的示数为0.12A，则的示数是多少？
（3）当只闭合、时，若电流表的示数为0.5A，的示数如图乙所示，则通过的电流是多少？
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
实验次数
1
2
3
电流表A的示数/A
0.32
0.4
0.48
电流表的示数/A
0.16
0.2
电流表的示数/A
0.16
0.2
0.24
