2024高考物理一轮复习 第48讲 用多用电表测量电学中的物理量（课件）

这是一份2024高考物理一轮复习 第48讲 用多用电表测量电学中的物理量（课件），共34页。PPT课件主要包含了复习目标，网络构建，知识梳理题型归纳，真题感悟，内容索引，考情分析，PARTONE等内容，欢迎下载使用。
1、清楚多用电表构造及原理。2、理解和掌握用多用电表测量电学中的物理量方法。

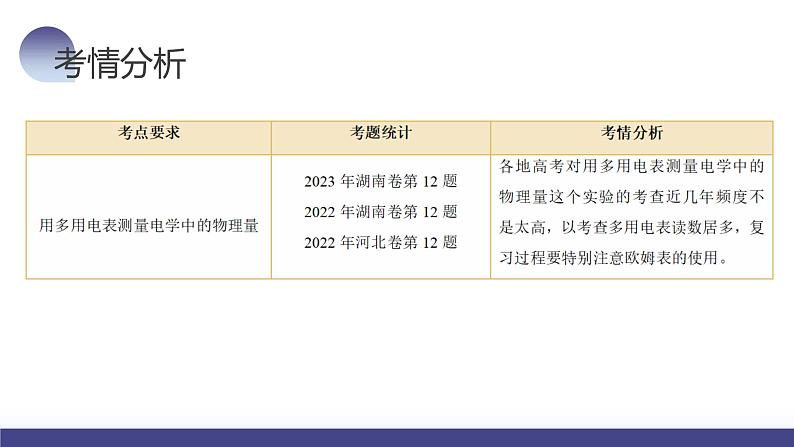

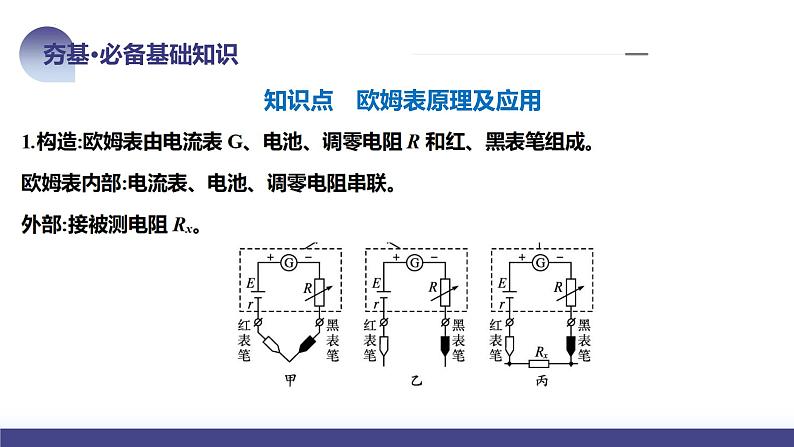

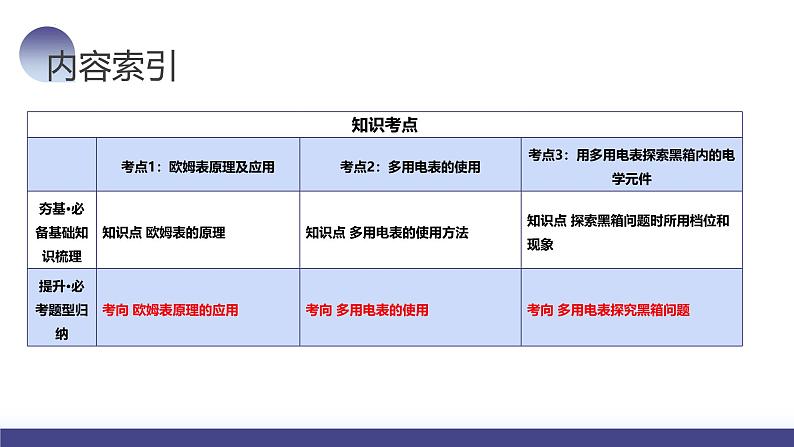

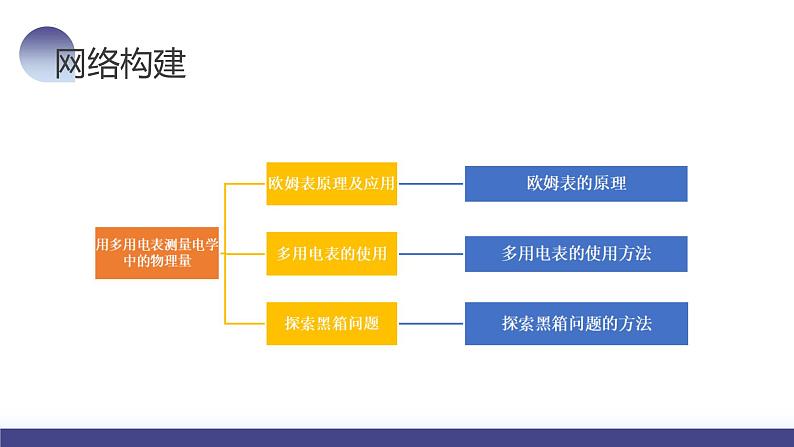

知识点　欧姆表原理及应用
考向 欧姆表原理的应用
知识点　多用电表的使用方法
（一）多用电表构造及原理图1.多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程。2.外形如图所示:上半部为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部为选择开关,它的四周刻有各种测量项目和量程。3.多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“+”插孔,黑表笔插入“-”插孔)。
（二）多用电表使用实验器材：多用电表、电学黑箱、直流电源、开关、导线若干、小电珠、二极管、定值电阻(大、中、小)三个。进行实验：1.机械调零:多用电表的指针若不指零,则可用小螺丝刀进行机械调零。2.将红、黑表笔分别插入“+”“-”插孔。3.测量小电珠的电压和电流。(1)按如图甲所示连好电路,将多用电表选择开关置于直流电压挡,测小电珠两端的电压。(2)按如图乙所示连好电路,将选择开关置于直流电流挡,测量通过小电珠的电流。
4.用多用电表测电阻(1)调整定位螺丝,使指针指向电流的零刻度,插入表笔。(2)选择开关置于“Ω”挡的×1挡,短接红、黑表笔,调节欧姆调零旋钮,使指针指到“0”欧姆位置,然后断开表笔。(3)将两表笔分别接触阻值为几十欧的定值电阻两端,读出指示的电阻值,然后断开表笔,再与标定值进行比较。(4)选择开关改置于×100挡,重新进行欧姆调零。(5)再将两表笔分别接触标定值为几千欧的电阻两端,读出指示的电阻值,然后断开表笔,与标定值进行比较。(6)测量完毕,将表笔从插孔中拔出,并将选择开关置于交流电压最高挡或“OFF”挡。
5.注意事项：(1)红表笔插入“+”孔,黑表笔插入“-”孔。(2)区分“两个零点”:机械零点是表盘刻度左侧的“0”位置,调整的是表盘下边中间的定位螺丝;欧姆零点是指刻度盘右侧的“0”位置,调整的是欧姆挡的调零旋钮。(3)测电阻时:①待测电阻与电源一定要断开。②两手一定不要同时接触两表笔金属杆。③指针指中值附近较准,否则换挡。④每换一挡必须重新欧姆调零。⑤读出示数要乘以倍率。(4)使用完毕,选择开关要置于“OFF”挡或交流电压最高挡,长期不用应取出电池。
考向 多用电表的使用
知识点　探索黑箱问题时所用档位和现象
考向 多用电表探究黑箱问题
（4）某次利用多用电表欧姆挡探测一个不含电源的黑箱中元件，如图c，已知黑箱中只有两个元件，且分别在A、B和A、C之间。当红、黑表笔分别接在A、B时，指针首先向右摆动，然后又慢慢地向左回归至“∞”位置；将红、黑表笔分别接在A、C，指针指在“∞”位置，将红、黑表笔分别接在C、A，指针指在“0”刻线偏左一点。在图c的黑箱图中画出电学元件 。
（2023年天津卷高考真题）测电阻R大小。（1）同学们首先用欧姆表 × 1档位大致测出电阻阻值大小，如图，则电阻大小读数为 Ω。
作者的备注：原卷画出了实物图，这里还原出的是电路图。（2）应选择电压表 ，电流表 。（填器材前字母）（3）下列哪些说法是正确的？ A．电压表分流属于系统误差B．实验开始前滑动变阻器滑片应该调到b端C．如图所示的电路，可以通过调节滑片使电压表示数为0D．多组实验可以减小系统误差
同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行选择：（括号中为电表量程及内阻）A．电压表V1（0—15V，15kΩ） B．电压表V2（0—3V，3kΩ）C．电流表A1（0—3A） D．电流表A2（0—0.6A）
