2024高考物理一轮复习 第60讲 变压器 电能的输送（课件）

这是一份2024高考物理一轮复习 第60讲 变压器 电能的输送（课件），共42页。PPT课件主要包含了内容索引，考情分析，网络构建，PARTONE，真题感悟等内容，欢迎下载使用。
1、理解和掌握变压器的原理，能够利用变压器的原理处理有关动态分析问题。2、理解和掌握远距离输电的基本规律。

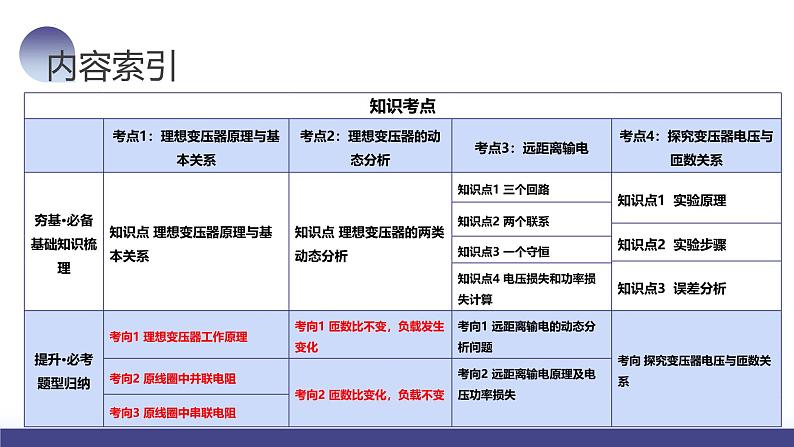

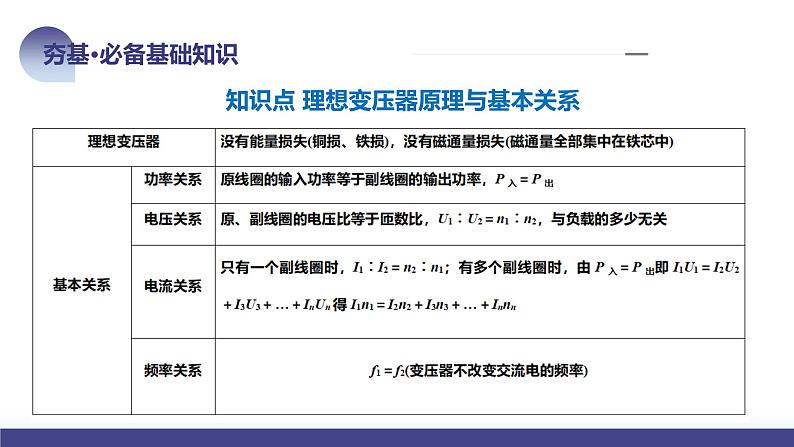

知识点 理想变压器原理与基本关系
考向1 理想变压器工作原理
考向2 原线圈中并联电阻
考向3 原线圈中串联电阻
知识点 理想变压器的两类动态分析
考向1 匝数比不变，负载发生变化
考向2 匝数比变化，负载不变
能量守恒关系式：P1＝P损＋P4
知识点4 电压损失和功率损失计算
考向1 远距离输电的动态分析问题
考向2 远距离输电原理及电压功率损失
2．实验方法：采用控制变量法。(1)n1一定，研究n2和U2的关系。(2)n2一定，研究n1和U2的关系。
1．保持原线圈的匝数n1和电压U1不变，改变副线圈的匝数n2，研究n2对副线圈电压U2的影响。2．保持副线圈的匝数n2和原线圈两端的电压U1不变，研究原线圈的匝数对副线圈电压的影响。
1．由于漏磁，通过原、副线圈的每一匝的磁通量不严格相等造成误差。2．原、副线圈有电阻，原、副线圈中的焦耳热损耗(铜损)，造成误差。3．铁芯中有磁损耗，产生涡流，造成误差。
考向 探究变压器电压与匝数关系
实验室中有一台铭牌模糊的可拆卸式变压器，如图所示，该变压器可近似看做理想变压器。某同学欲测量它的初级次级线圈匝数：先在闭合铁芯的上端铁轭处紧密缠绕100匝漆包细铜线，并将细铜线两端与理想交流电压表构成闭合回路。
（1）在次级线圈左右两端的接线柱上输入12V低压交流电压，理想交流电压表示数为60V，则次级线圈的匝数为 匝；在初级线圈左右两端的接线柱上输入12V低压交流电压，理想交流电压表示数为30V，则初级线圈的匝数为 匝。
（2）若初级线圈左右两端接线柱接入的交变电压瞬时表达式为u=311sin100πt(V)，则与次级线圈左右两端接线柱直接相连的理想交流电压表的示数为 V。
