物理九年级全册第1节 家庭电路练习题

这是一份物理九年级全册第1节 家庭电路练习题，共6页。试卷主要包含了家庭电路电流过大的原因，保险装置，空气开关等内容，欢迎下载使用。

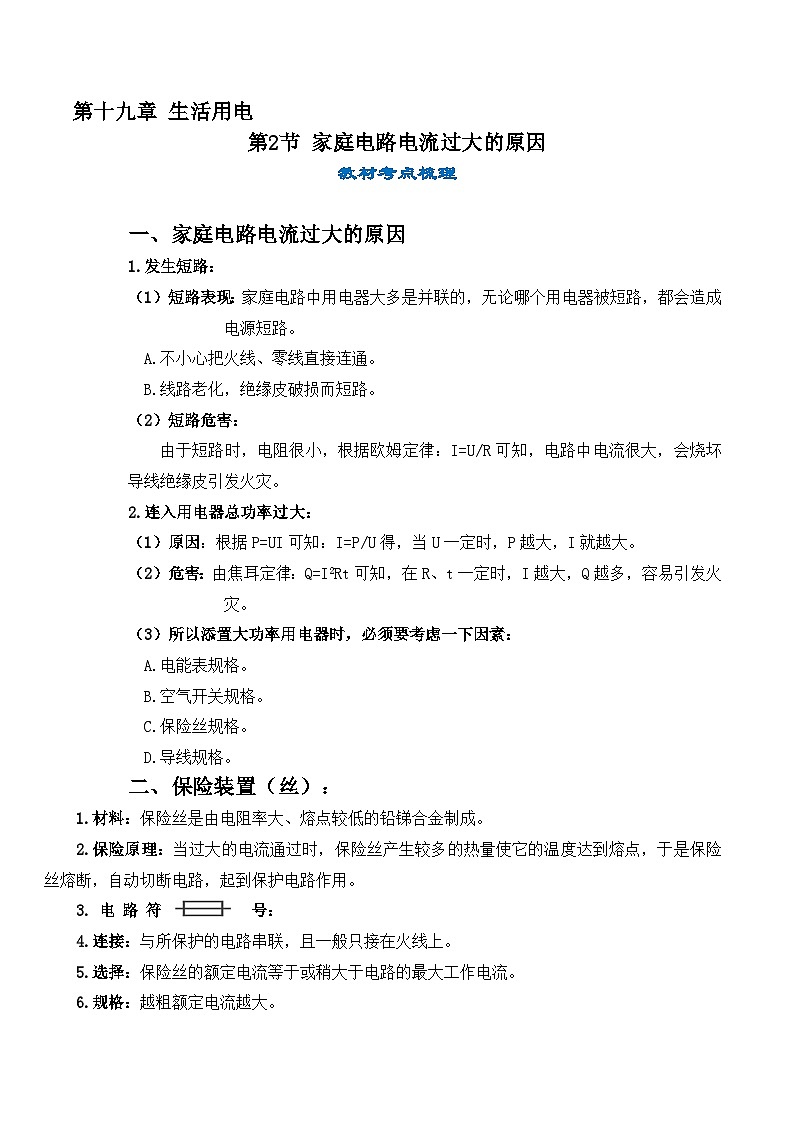

教材考点梳理
一、家庭电路电流过大的原因
1.发生短路：
（1）短路表现：家庭电路中用电器大多是并联的，无论哪个用电器被短路，都会造成电源短路。
A.不小心把火线、零线直接连通。
B.线路老化，绝缘皮破损而短路。
（2）短路危害：
由于短路时，电阻很小，根据欧姆定律：I=U/R可知，电路中电流很大，会烧坏导线绝缘皮引发火灾。
2.连入用电器总功率过大：
（1）原因：根据P=UI可知：I=P/U得，当U一定时，P越大，I就越大。
（2）危害：由焦耳定律：Q=I2Rt可知，在R、t一定时，I越大，Q越多，容易引发火灾。
（3）所以添置大功率用电器时，必须要考虑一下因素：
A.电能表规格。
B.空气开关规格。
C.保险丝规格。
D.导线规格。
二、保险装置（丝）：
1.材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
2.保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保护电路作用。
3.电路符号：
4.连接：与所保护的电路串联，且一般只接在火线上。
5.选择：保险丝的额定电流等于或稍大于电路的最大工作电流。
6.规格：越粗额定电流越大。
注意：不能用较粗的保险丝或用铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

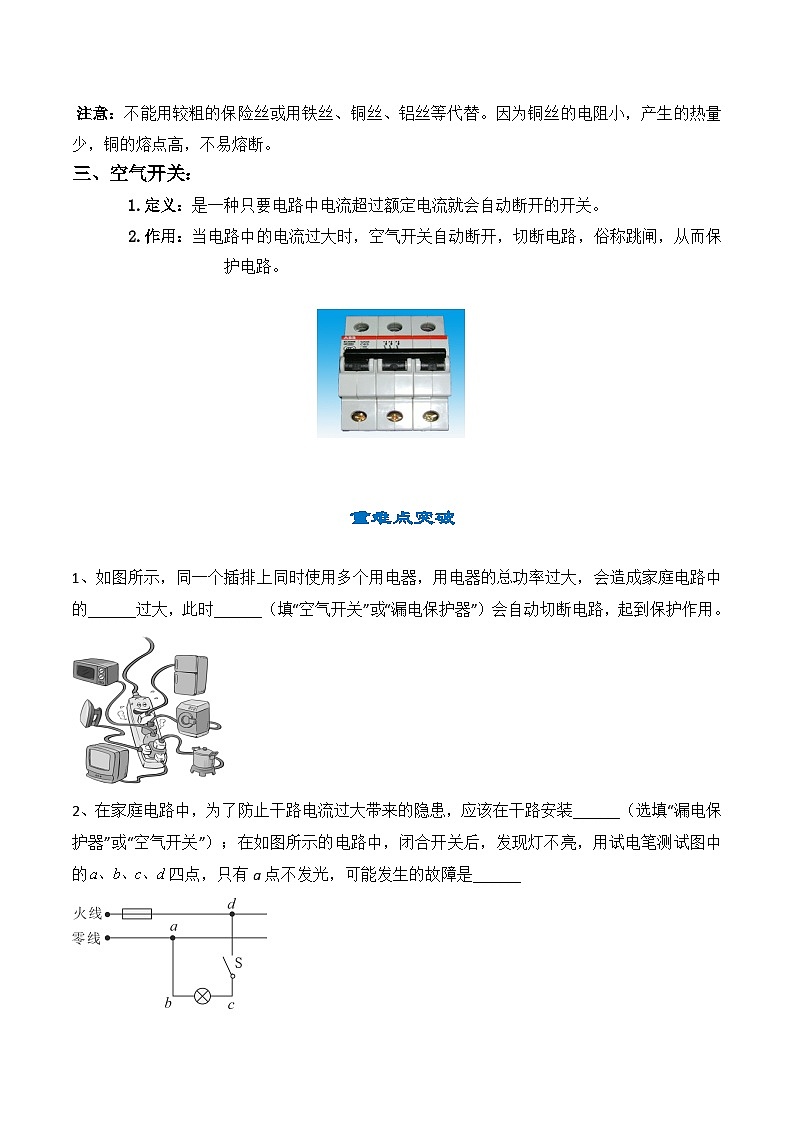

三、空气开关：
1.定义：是一种只要电路中电流超过额定电流就会自动断开的开关。
2.作用：当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸，从而保护电路。
重难点突破
1、如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
2、在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装______（选填“漏电保护器”或“空气开关”）；在如图所示的电路中，闭合开关后，发现灯不亮，用试电笔测试图中的四点，只有a点不发光，可能发生的故障是______

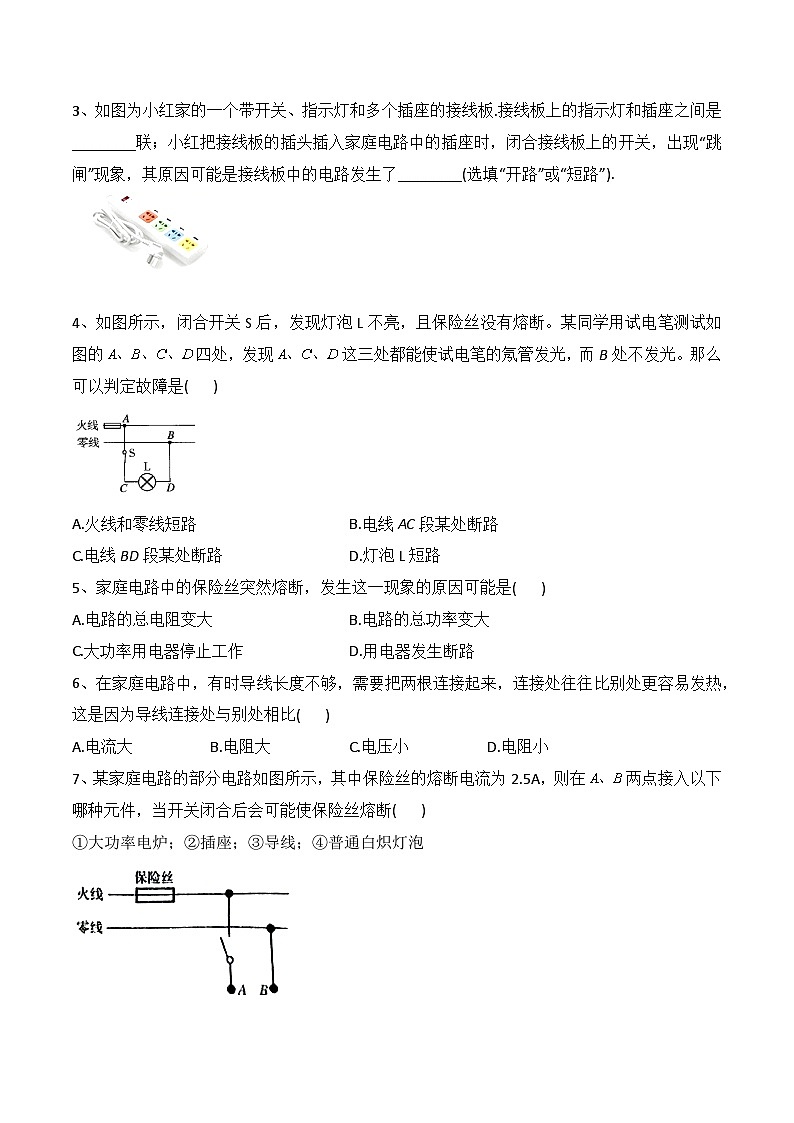

3、如图为小红家的一个带开关、指示灯和多个插座的接线板.接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________(选填“开路”或“短路”).

4、如图所示，闭合开关S后，发现灯泡L不亮，且保险丝没有熔断。某同学用试电笔测试如图的四处，发现这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是( )
A.火线和零线短路B.电线AC段某处断路
C.电线BD段某处断路D.灯泡L短路
5、家庭电路中的保险丝突然熔断，发生这一现象的原因可能是( )
A.电路的总电阻变大B.电路的总功率变大
C.大功率用电器停止工作D.用电器发生断路
6、在家庭电路中，有时导线长度不够，需要把两根连接起来，连接处往往比别处更容易发热，这是因为导线连接处与别处相比( )
A.电流大B.电阻大C.电压小D.电阻小
7、某家庭电路的部分电路如图所示，其中保险丝的熔断电流为2.5A，则在两点接入以下哪种元件，当开关闭合后会可能使保险丝熔断( )
①大功率电炉；②插座；③导线；④普通白炽灯泡
A.①②B.②③C.③④D.①③
8、某教室天花板上有多组“220 V 15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路.
参考答案
1、答案：电流/总电流；空气开关
解析：解将多个用电器插在同一个插排上同时使用，电路中用电器的总功率过大，根据可知，会造成家庭电路中的总电流过大。
家庭电路中的总电流过大时，空气开关会自动切断电路，起到保护家庭电路的作用。
2、答案：空气开关；ab之间断路
解析：当家庭电路中电流过大时，空气开关会自动切断电路，所以家庭电路中，为了防止电流过大引发的安全事故，应该在干路安装空气开关。
用试电笔测试图中的四点，点发光，说明这三点与火线连通，a点不发光，则可能是ab之间断路，使a点与火线不连通。
3、答案：并;短路
解析：接线板上的多个插座与指示灯互不影响，所以它们是并联的；“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路．
4、答案：C
解析：AD.若火线和零线短路或灯泡L短路，会造成电路中的电流过大、保险丝烧断，而题中保险丝没有熔断；B.测电笔接触三处氖管均发光，说明火线有电，且电线的AC段和灯泡是完好的；C.电笔接触B处时氖管不发光，说明B点与火线是断开的，所以故障是电线BD段某处断路。
5、答案：B
解析：A、根据得，电压不变，当电阻变大时，电路中电流就会变小，不会熔断保险丝故A错误；
B、根据得，总功率过大，电压不变，电流过大，会熔断保险丝，故B正确；
C、大功率用电器停止工作，电路的总功率变小，干路中的电流变小，不会烧毁保险丝，故C错误；
D、用电器发生断路，电路的总功率变小，干路中的电流变小，不会烧毁保险丝，故D错误。
故选：B。
6、答案：B
解析：在家庭电路中，有时导线长度不够，需要把两根连接起来，导线相互连接处因接触不良，该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，根据可知，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾。
故选B。
7、答案：D
解析：电路短路时，电压不变，短路时电路电阻很小，根据可知，电路中电流很大，电流产生较多热量，造成保险丝熔断；
电路总功率过大时，电压不变，根据可知，电路中电流很大，电流产生较多热量，造成保险丝熔断；
所以当两点接入①或者③时会造成保险丝熔断；接入②时，不会改变电路中的电流；接入④时，由于灯泡的实际功率较小，不会使电路中的电流过大。故ABC不符合题意，D符合题意。
故选D。
8、答案：如图所示
