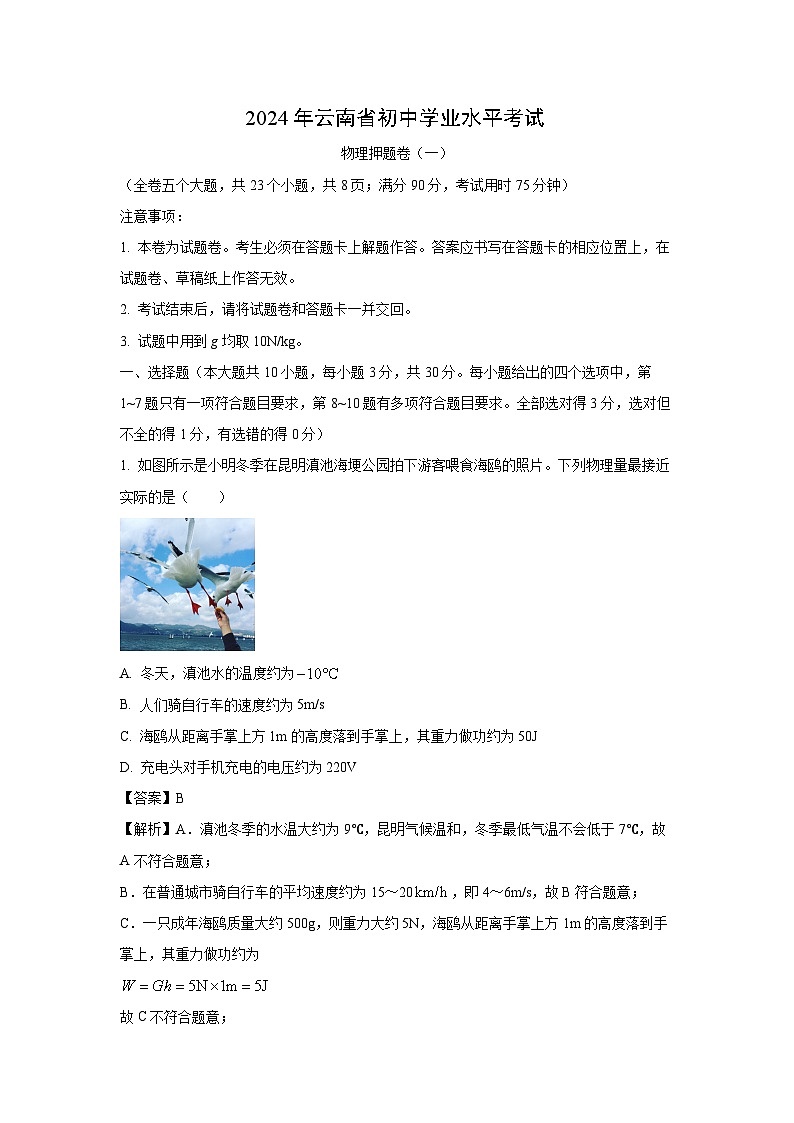

云南省楚雄彝族自治州楚雄市2024年中考二模物理试题（解析版）

这是一份云南省楚雄彝族自治州楚雄市2024年中考二模物理试题（解析版），共19页。试卷主要包含了 本卷为试题卷， 试题中用到g均取10N/kg等内容，欢迎下载使用。
（全卷五个大题，共23个小题，共8页；满分90分，考试用时75分钟）
注意事项：
1. 本卷为试题卷。考生必须在答题卡上解题作答。答案应书写在答题卡的相应位置上，在试题卷、草稿纸上作答无效。
2. 考试结束后，请将试题卷和答题卡一并交回。
3. 试题中用到g均取10N/kg。
一、选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，第1~7题只有一项符合题目要求，第8~10题有多项符合题目要求。全部选对得3分，选对但不全的得1分，有选错的得0分）
1. 如图所示是小明冬季在昆明滇池海埂公园拍下游客喂食海鸥的照片。下列物理量最接近实际的是（ ）
A. 冬天，滇池水的温度约为
B. 人们骑自行车的速度约为5m/s
C. 海鸥从距离手掌上方1m的高度落到手掌上，其重力做功约为50J
D. 充电头对手机充电的电压约为220V
【答案】B
【解析】A．滇池冬季的水温大约为9℃，昆明气候温和，冬季最低气温不会低于7℃，故A不符合题意；
B．在普通城市骑自行车的平均速度约为15～20，即4～6m/s，故B符合题意；
C．一只成年海鸥质量大约500g，则重力大约5N，海鸥从距离手掌上方1m的高度落到手掌上，其重力做功约为
故C不符合题意；
D．大多数手机充电器的输出电压是5V，这是为了确保手机电池能够安全充电的同时，保持较高的充电效率，故D不符合题意。
故选B。

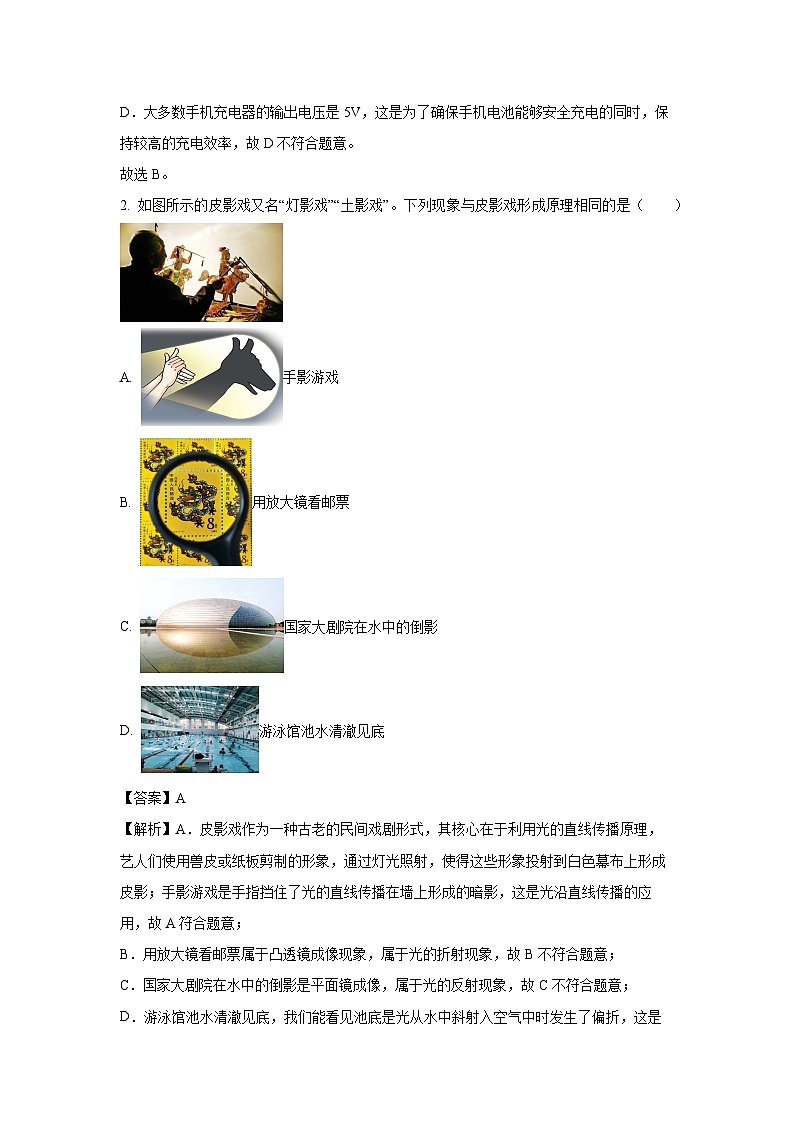

2. 如图所示的皮影戏又名“灯影戏”“土影戏”。下列现象与皮影戏形成原理相同的是（ ）
A. 手影游戏
B. 用放大镜看邮票
C. 国家大剧院在水中的倒影
D. 游泳馆池水清澈见底
【答案】A
【解析】A．皮影戏作为一种古老的民间戏剧形式，其核心在于利用光的直线传播原理，艺人们使用兽皮或纸板剪制的形象，通过灯光照射，使得这些形象投射到白色幕布上形成皮影；手影游戏是手指挡住了光的直线传播在墙上形成的暗影，这是光沿直线传播的应用，故A符合题意；
B．用放大镜看邮票属于凸透镜成像现象，属于光的折射现象，故B不符合题意；
C．国家大剧院在水中的倒影是平面镜成像，属于光的反射现象，故C不符合题意；
D．游泳馆池水清澈见底，我们能看见池底是光从水中斜射入空气中时发生了偏折，这是光的折射现象，故D不符合题意。
故选A。

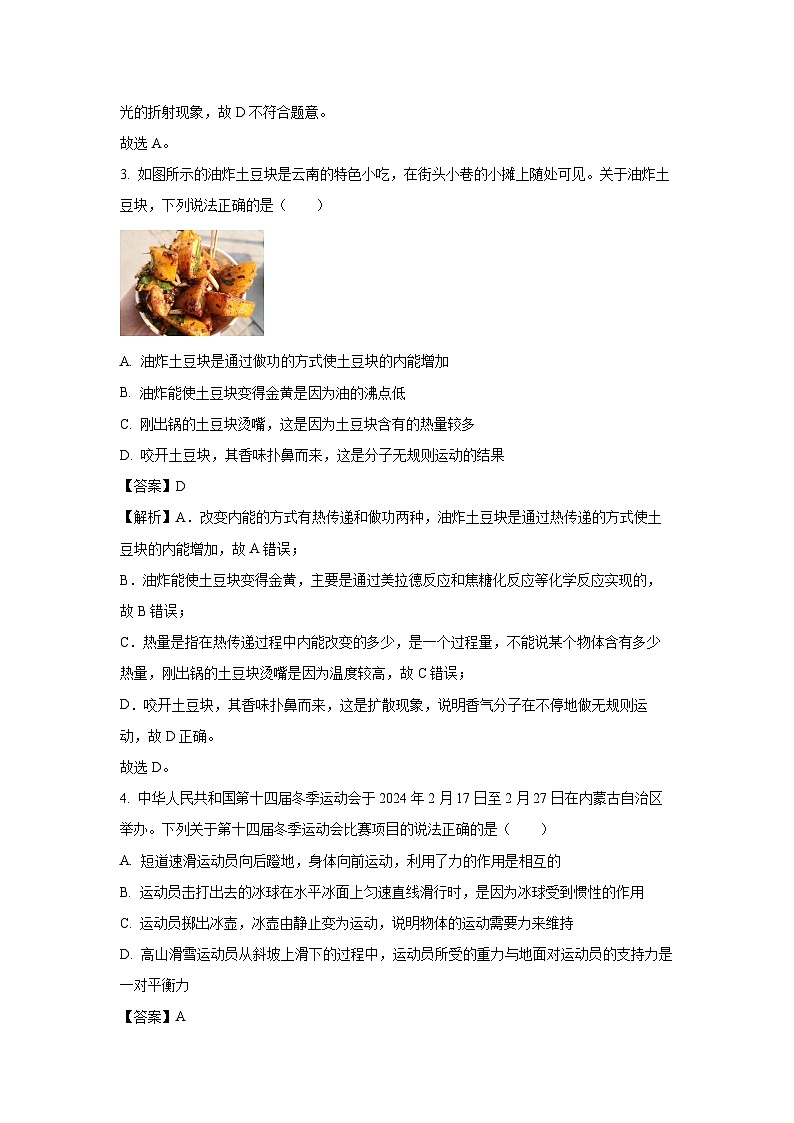

3. 如图所示的油炸土豆块是云南的特色小吃，在街头小巷的小摊上随处可见。关于油炸土豆块，下列说法正确的是（ ）
A. 油炸土豆块是通过做功的方式使土豆块的内能增加
B. 油炸能使土豆块变得金黄是因为油的沸点低
C. 刚出锅的土豆块烫嘴，这是因为土豆块含有的热量较多
D. 咬开土豆块，其香味扑鼻而来，这是分子无规则运动的结果
【答案】D
【解析】A．改变内能的方式有热传递和做功两种，油炸土豆块是通过热传递的方式使土豆块的内能增加，故A错误；
B．油炸能使土豆块变得金黄，主要是通过美拉德反应和焦糖化反应等化学反应实现的，故B错误；
C．热量是指在热传递过程中内能改变的多少，是一个过程量，不能说某个物体含有多少热量，刚出锅的土豆块烫嘴是因为温度较高，故C错误；
D．咬开土豆块，其香味扑鼻而来，这是扩散现象，说明香气分子在不停地做无规则运动，故D正确。
故选D。
4. 中华人民共和国第十四届冬季运动会于2024年2月17日至2月27日在内蒙古自治区举办。下列关于第十四届冬季运动会比赛项目的说法正确的是（ ）
A. 短道速滑运动员向后蹬地，身体向前运动，利用了力的作用是相互的
B. 运动员击打出去的冰球在水平冰面上匀速直线滑行时，是因为冰球受到惯性的作用
C. 运动员掷出冰壶，冰壶由静止变为运动，说明物体的运动需要力来维持
D. 高山滑雪运动员从斜坡上滑下的过程中，运动员所受的重力与地面对运动员的支持力是一对平衡力
【答案】A
【解析】A．短道速滑运动员向后蹬地，人对地面施加了向后的力，同时地面也给人施加了向前的反作用力使人向前运动，这说明力的作用是相互的，故A正确；
B．运动员击打出去的冰球在水平方向没有受到力的作用，却可以在水平冰面上匀速直线滑行，这是因为冰球具有惯性；惯性是物体的固有属性，不能说物体受到惯性的作用，故B错误；
C．运动员用力掷出冰壶，受到力的冰壶由静止变为运动，这说明力可以改变物体的运动状态；冰壶在离开运动员的手后就不再受到推力，却能继续保持运动状态，说明物体的运动不需要力来维持，故C错误；
D．运动员所受重力的方向是竖直向下，斜坡地面对运动员的支持力的方向是垂直于斜坡向上，这两个力的方向不在同一条直线上，它们不是一对平衡力，故D错误。
故选A。
5. 对以下四幅图的现象，描述正确的是（ ）
A. 图甲：a端磁极是S极，b端磁极是N极
B. 图乙：地球磁场的N极在地理的北极附近
C. 图丙：改变电流方向会改变电流周围磁场的强弱
D. 图丁：司南能够指示方向是由于受到地磁场的作用
【答案】D
【解析】A．如图，在磁体外部，磁感线从磁体的N极出来回到S极，所以a端为N极，b端为S极，故A错误；
B．如图，地球周围存在着与条形磁体外部磁场形状相似的磁场，地磁北极在地理南极附近，地磁南极在地理北极附近，故B错误；
C．如图，奥斯特实验中，改变电流方向，磁场的方向会改变，但电流周围磁场强弱不会发生改变，故C错误；
D．如图，地球是一个巨大的磁体，司南能够指示南北方向是因为受到地磁场的作用，故D正确。
故选D。
6. 关于生活中的物理现象，下列说法正确的是（ ）
A. 手机的充电线破损后可以继续使用
B. 天然气取之不尽、用之不竭，所以不需要节约能源
C. 冰雪天，行驶的汽车轮胎上装防滑链是为了减小摩擦力
D. 在离门轴越近的位置推门时，越难推开门，说明力的作用效果与力的作用点有关
【答案】D
【解析】A．手机的充电线破损后容易漏电，存在安全隐患，不可以继续使用，故A错误；
B．天然气与煤和石油一样，随着使用消耗不断减少，短时间内无法从自然界得到补充，是不可再生能源，我们需要节约能源，故B错误；
C．冰雪天，给行驶的汽车轮胎上装防滑链，是利用增大轮胎与地面间接触面的粗糙程度来增大摩擦力，故C错误；
D．力的三要素：力的大小、方向、作用点，力的三要素都会影响力的作用效果，推门时离门轴越近的位置，越难推开门，说明力的作用效果与力的作用点有关，故D正确。
故选D。
7. 如图所示，某建筑工人向三楼运送货物时选择使用滑轮组进行施工作业，他用滑轮组将质量为20kg的物体匀速向上提升6m。已知拉力F为150N，；则（ ）
A. 绳子自由端移动的距离为18mB. 工人做的有用功为900J
C. 工人做的额外功为300JD. 该滑轮组的机械效率约为66.7%
【答案】D
【解析】A．如图所示，用滑轮组将质量为20kg的物体匀速向上提升6m，动滑轮上绕2条绳，则绳子自由端移动的距离是物体上升高度的2倍，为12m，故A不符合题意；
B．物体的重力为
工人做的有用功为
故B不符合题意；
C．工人对绳子自由端的拉力做的功为
工人做的额外功为
故C不符合题意；
D．该滑轮组的机械效率约为
故D符合题意。
8. 关于如图所示的情景，下列分析正确的是（ ）
A. 图甲：“GPS导航”是利用超声波传递信息的
B. 图乙：常用的消毒灯是利用紫外线工作的
C. 图丙：重垂线能够检查工作台面是否水平，利用的是重力方向总是竖直向下的
D. 图丁：太阳能板是将光能转化为电能的装置
【答案】BCD
【解析】A．GPS的工作原理是基于电磁波的传播特性，“GPS导航”是利用电磁波传递信息的，故A错误；
B．紫外线消毒的机制是通过辐射破坏微生物的核酸结构，使其失去复制能力，最终导致微生物死亡；消毒灯的原理主要是利用紫外线杀菌消毒的，故B正确；
C．重垂线是根据重力的方向始终是竖直向下的原理制成的，瓦工常用它检查墙壁是否竖直，木工常用它检查工作台是否水平，故C正确；
D．太阳能板的原理基于光电效应，通过吸收太阳光，将太阳辐射能直接或间接转化为电能，太阳能板是将光能转化为电能的装置，故D正确。
9. 某实验小组探究“物体在斜面上的运动情况”和“探究影响电流热效应的因素”的装置如图所示，下列关于实验的说法正确的是（ ）
A. 图甲斜面应保持较小的坡度，以便于测量时间
B. 图甲为了测量小车在BC段的平均速度，可以将小车从B点由静止释放
C. 图乙烧瓶内选用比热容较小的液体，可以使实验现象更明显
D. 图乙中将其中一瓶烧瓶中的煤油换成等质量的水，就可以比较煤油和水的比热容大小
【答案】AC
【解析】A．在“物体在斜面上的运动情况”实验中，我们需要测量小车在斜面上的运动时间，以便计算其平均速度。如果斜面坡度较大，小车下滑速度会很快，导致测量时间不准确。因此，为了减小测量误差，图甲中的斜面应保持较小的坡度，以便于测量时间。故A正确；
B．在测量小车在BC段的平均速度时，我们需要知道小车在BC段的路程和时间。如果小车从B点由静止释放，那么它在B点的速度为零，无法直接计算BC段的平均速度。因此，我们应该让小车从斜面的顶端A点由静止释放，然后测量它在BC段的路程和时间。故B错误；
C．在“探究影响电流热效应的因素”实验中，我们需要观察电流通过导体时产生的热量对液体温度的影响。如果烧瓶内选用比热容较大的液体，那么即使电流产生的热量较多，液体的温度也不会明显升高，实验现象不明显。因此，为了使实验现象更明显，我们应该选用比热容较小的液体。故C正确；
D．比较水和煤油的比热容大小时，需要用相同的加热器加热质量相同的不同液体，使它们在相同的时间内吸收相同的热量，所以还需要控制两个电阻的阻值相同，故D错误。
故选AC。
10. 如图所示电路，电源电压恒定，小灯泡电阻不受温度影响。闭合开关S，滑动变阻器滑片P向右滑动时，则（ ）
A. 电流表示数增大，电压表示数不变，电压表示数减小
B. 电压表示数与电流表示数的比值减小
C. 小灯泡L变亮
D. 电压表示数与电流表示数的乘积不变
【答案】ABC
【解析】A．如图所示，电压表测电源电压，电源电压不变则电压表示数不变；滑动变阻器与小灯泡串联，电压表与变阻器并联测变阻器两端的电压，电流表测通过的电流。闭合开关S，滑动变阻器滑片P向右滑动时，变阻器接入电路的电阻变小，根据串联电路分压规律可知，变阻器接入电路的电阻变小，则电压表示数减小；根据串联电路电压规律可知，变阻器接入电路的电阻变小则电路总电阻变小；根据可知，当电源电压不变时，总电阻减小则电流变大，即电流表示数增大，故A符合题意；
B．如图所示，电压表示数与电流表示数的比值刚好等于滑动变阻器接入电路的电阻值，滑动变阻器滑片P向右滑动时，变阻器接入电路的电阻减小，即电压表示数与电流表示数的比值减小，故B符合题意；
C．由A中分析可知，滑动变阻器滑片P向右滑动时电流表示数增大；根据可知，小灯泡电阻不变时，电流变大则实际功率变大，小灯泡变亮，故C符合题意；
D．由A中分析可知，滑动变阻器滑片P向右滑动时电压表示数不变，电流表示数增大，则电压表示数与电流表示数的乘积变大，故D不符合题意。
故选ABC。
二、填空题（本大题共6小题，11~15题每小题2分，16题4分，共14分）
11. 用大小不同的力去敲打鼓面，发出的声音响度不同，说明声音的响度与______有关；我们平常在教室里，也能“未见其人，先知其声”，我们是通过______来判断的。
【答案】振幅 音色
【解析】[1][2]用大小不同的力去敲打鼓面，用力敲打时听到声音的响度大，观察到振动幅度大，所以响度和振幅有关，振幅越大，响度就越大；不同的人发声的音色不同，“未见其人，先知其声”，就是根据音色来判断的。
12. 冬季流感频发，大多数人都有在公共场合戴口罩的意识，如图所示两种口罩，相比于图甲来说人们会愿意选择使用图乙的口罩，因为图乙的口罩可以通过______来减小系带对耳朵的压强；当人在吸气时，肺部扩张，肺内气压变小，空气在______的作用下被吸入体内。
【答案】增大受力面积 大气压
【解析】[1]如图所示，乙中口罩的系带做的比较宽，这是通过增大受力面积的方式减小系带对耳朵的压强。
[2]当人在吸气时，肺部扩张，使肺内部气压变小，外部大气压大于内部气压，空气在大气压的作用下压入体内。
13. 夏季周末，小明到翠湖观赏荷花时发现荷叶上面有一滴水，透过水滴看过去，他发现荷叶的纹路更清晰了（如图所示）。这是由于此时的水滴相当于一个______，荷叶上的纹路经过水滴折射后形成一个放大的______（选填“实”或“虚”）像。

【答案】凸透镜 虚
【解析】[1][2]荷叶上面有一滴水，其形状是向外凸起的，透过水滴看过去，他发现荷叶的纹路被放大变得更清晰了，这是由于此时的水滴相当于一个凸透镜；根据凸透镜成像规律可知，当物距小于凸透镜焦距时，成正立、放大的虚像；由此可知荷叶上的纹路经过水滴折射后形成一个放大的虚像。
14. 昆明到香格里拉的高铁现已投入运行，这条高铁线路的开通，结束了迪庆藏族自治州不通铁路的历史，将昆明与香格里拉之间的交通时间大大缩短，为两地的经济、文化交流提供了便利。已知昆明到香格里拉的高铁里程约为720km，若高速列车在这一段的平均速度为160km/h，届时昆明市市民乘坐高铁到香格里拉约______h，当列车正常运行时，某乘客观察到铁路两侧的建筑物在飞快地向后退，这是因为他选择______作为参照物。
【答案】4.5 列车
【解析】[1]由可得，昆明市市民乘坐高铁到香格里拉约所需的时间为
[2]乘客以自己或列车为参照物，自己与路两边的建筑物的位置发生了变化，所以看到路两边的建筑物在往后退。
15. 如图所示，滑动变阻器R标有“”字样，灯L标有“6V 3W”字样，当只闭合时，灯L正常发光，则电源电压为______V；当、都闭合时，如果电流表所接量程是0~3A，电压表所接量程是0~15V，则在不损坏电路元件的情况下，电路消耗的最大总功率______W。（忽略温度对灯泡电阻的影响）
【答案】6 15
【解析】[1]灯L标有“6V 3W”字样，说明灯泡正常发光时两端的电压为6V；如图，当只闭合时，是只有小灯泡L的简单电路，灯L正常发光，说明电源电压为6V。
[2]如图，当、都闭合时，滑动变阻器与小灯泡并联，此时小灯泡正常发光，通过小灯泡的电流为
由题可知，允许通过滑动变阻器的最大电流为2A，根据并联电路电流规律可知，在保证电路安全的条件下，允许通过的最大电流为
则在不损坏电路元件的情况下，电路消耗的最大总功率为
16. 雪是从云中降落到地面的雪花形态的固体水，它由大量白色不透明的冰晶和其聚合物（雪团）组成。在水蒸气弥漫的云层里，雪最先以肉眼看不到的一颗微尘粒子形状存在，叫做晶核，通常会在低于的环境中形成，晶核周围的水蒸气分子在冷空气作用下，围着晶核开始凝华，使晶核逐渐变大，成为雪晶。当雪晶自身重力增大到大于浮力时，便落到地面，这就是雪花。水蒸气的多少和温度的高低造成了雪花多少、大小和形状的差异。
降雪要满足三个气象条件：一是云层中含有较冷的晶核；二是要有充足的水蒸气；三是云层下面气温低于，接近地面的气温一般不能高于。当靠近地面的空气在以上，但是这层空气不厚，温度也不很高，会使雪花没有来得及完全融化就落到了地面。这叫做降“湿雪”或“雨雪并降”。这种现象在气象学里叫“雨夹雪”。
2023年11月24日，云南迎来了下半年的第一场雪，这场雪出现在迪庆藏族自治州。当时气温骤降，雪花从天空飘落，形成了美丽的雪景。同时，这场雪也给当地带来了交通不便和降温天气，人们纷纷采取措施应对寒冷天气。为了应对下雪可能对交通的影响，交警和路政部门提前布局，做好了向路面撒盐除雪，并出动铲雪车进行铲雪作业的准备预案。
（1）晶核周围的水蒸气围绕晶核______（填物态变化名称）使晶核“长大”成雪晶；
（2）下列不属于雪的形成条件的是_________（填序号）；
A. 云层中气温较低B. 云层水蒸气充足
C. 云层中有较冷的晶核D. 云层下气温较高
（3）向路面撒盐除雪的原理是盐水的凝固点比水的凝固点______（选填“高”或“低”）；
（4）昆明不易下雪，聪明的同学们利用所学知识自己制造了属于自己的“雪”：将冰块放入易拉罐中加盐，用筷子搅拌大约半分钟，用温度计测量罐中冰和盐水混合物的温度，可以知道混合物的温度低于；这时他们观察易拉罐下部和底部有白霜，罐底的白霜的形成需要______（选填“吸收”或“放出”）热量。
【答案】（1）凝华 （2）D （3）低 （4）放出
【解析】（1）晶核周围的水蒸气直接由气态变成固态，这是凝华现象；则晶核周围的水蒸气围绕晶核凝华成雪晶。
（2）由题可知，降雪要满足三个气象条件：一是云层中含有较冷的晶核；二是要有充足的水蒸气；三是云层下面气温低于；ABC三个选项的内容都属于雪的形成条件，故ABC不符合题意，D符合题意，故选D。
（3）向路面撒盐除雪的原理是：因为盐的溶解使含盐雪水的凝固点降低，因此在雪水中溶解了盐之后就难以再形成冰块，这是利用了盐水的凝固点比水的凝固点低的特性。
（4）易拉罐下部和底部的白霜是因为空气中的水蒸气遇冷凝华而成的，凝华的过程会放出热量。
三、作图题（本大题共1题，共4分）
17. 按要求画图
（1）请在图甲中画出电灯受到拉力的示意图。
（2）请用笔画线表示导线，将图乙中的螺口灯泡和控制灯泡的开关接入家庭电路中。
【答案】（1） （2）
【解析】（1）电灯受到拉力和重力是一对平衡力，拉力的方向竖直向上，作用在灯上，所图所示：
（2）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样断开开关时能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。 如下图所示：
四、实验探究题（本大题共4小题，第18题8分，第19题4分，第20题8分，第21题4分，共24分）
18. 小雨同学用图甲所示的装置对冰块加热，根据实验记录分别绘制了“冰熔化”和“水沸腾”的过程中温度随时间变化的图像，如图丙、丁所示。

（1）这两个实验都需要用到的测量仪器是温度计和______；图甲中，安装温度计时温度计的玻璃泡不能与容器壁和容器______接触；
（2）图乙中，温度计的示数为______；
（3）图丙中，BC段表示______（选填“只有冰”“只有水”或“冰水共存”）的状态。冰的熔点是______；
（4）比较图丙中AB段和CD段可以看出，升高相同的温度，______（选填“水”或“冰”）吸收的热量较多；
（5）由图丁可知，水的沸点是，这说明当时水面上方的气压______（选填“高于”“低于”或“等于”）一个标准大气压。在FG段，水的内能______（选填“增大”“保持不变”或“减小”）。
【答案】（1）停表 底 （2）92 （3）冰水共存 0 （4）水 （5）低于 增大
【解析】（1）[1]两个实验都需要记录温度随时间的变化，所以都需要用到的测量仪器是温度计和停表。
[2]图甲中，安装温度计时温度计的玻璃泡不能与容器壁和容器底接触，以免测温不准。
（2）图乙中，温度计的分度值为1℃，示数为92℃。
（3）[1][2]图丙中，BC段表示冰的熔化阶段，处于冰水共存，温度保持在0℃不变，即冰的熔点是0℃。
（4）图丙中AB段是冰，CD段是液态的水，升高相同的温度，水需要的加热时间较长，吸收热量较多。
（5）[1]标准大气压下水的沸点是100℃，气压越低，液体沸点越低。由图丁可知，水的沸点是98℃，这说明当时水面上方的气压小于一个标准大气压。
[2]在FG段，水吸收热量故水的内能增大。
19. 在测量小灯泡电阻的实验中，小会选用标有“2.5V”字样的小灯泡进行实验，实验装置如图甲所示。
（1）连接好电路，将滑片P移至最右端，接通电路后，发现小灯泡不发光，电压表示数约为3V，其原因可能是小灯泡______；
（2）排除故障后，闭合开关，调节滑片P，电压表示数如图乙所示，为测量小灯泡正常发光时的电阻，应将滑片P向______（选填“左”或“右”）端滑动；
（3）记录的实验数据如表所示，则小灯泡正常发光时的电阻约为______（结果保留一位小数）；实验中发现小灯泡越亮，灯丝温度越高，结合数据可知：灯丝温度越高，电阻越______。
【答案】（1）断路 （2）左 （3）8.3 大
【解析】（1）小灯泡不发光，说明电路可能断路，电压表示数约为3V，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，电压表被串联在电路中，即其原因可能是小灯泡断路。
（2）由图乙可知，电压表的量程是0~3V，电压表的示数是2.2V，为测量小灯泡正常发光时的电阻，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑片P向左端滑动。
（3）[1]由表中数据可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.3A，则小灯泡正常发光时的电阻为
[2]其余三次实验的电阻为
，，
结合数据可知：灯丝温度越高，电阻越大。
20. 小亮在做“探究杠杆平衡条件”实验时的装置如图所示，杠杆上相邻刻线间的距离相等。
（1）杠杆在如图甲的位置静止时杠杆______（选填“是”或“不是”）处于平衡状态的，为使杠杆在水平位置平衡，应将平衡螺母向______（选填“左”或“右”）端调节，杠杆在水平位置平衡的好处是______；
（2）多次实验后，得到了杠杆的平衡条件是_____。如图乙所示是某次实验时的实验情景，杠杆在水平位置平衡后，在A点挂两个钩码，每个钩码重0.5N，在B点竖直向下拉弹簧测力计，仍使杠杆在水平位置平衡，此时弹簧测力计的示数为______N；
（3）同组的小红也做了这个实验，得出了“杠杆平衡时，动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离”的结论。小亮认为这个结论不正确，他利用图乙所示的实验装置，在不改变钩码和弹簧测力计的位置以及钩码的数量的情况下，通过实验操作和观察到的实验现象就判断出小红的实验结论不正确，小亮的实验操作是______；观察到的实验现象是______；
（4）杆秤是我国古代乃至现代常用的测量质量的工具，如图丙所示是陈亮同学自制的一个杆秤，杆的粗细不均匀，在不挂重物和秤砣的情况下，将提纽固定在O点，提起提纽，秤杆可以在水平位置平衡。已知提纽与秤钩间的距离OM=4cm，秤砣质量m=0.2kg，则秤的1kg刻度线应在距O点右侧______cm处。
【答案】（1）是 右 便于直接读取力臂 （2）动力×动力臂=阻力×阻力臂 1.5 （3）见解析 见解析 （4）20
【解析】（1）[1]杠杆处于静止状态或匀速转动状态是平衡状态，因此杠杆在如图甲的位置静止时杠杆处于平衡状态。[2][3]杠杆如图甲所示，左端向下倾斜，则重心应向右移动，故应向右调节平衡螺母，使杠杆处于水平位置平衡时，便于我们直接读出力臂大小，消除杠杆的自重对实验的影响。
（2）[1]通过多次实验，可以得出杠杆的平衡条件为：动力×动力臂＝阻力×阻力臂。
[2]设杠杆每一格的长度为L，在A点挂2个相同的钩码，在B点竖直向下拉弹簧测力计，让杠杆在水平位置平衡，根据杠杆的平衡条件有2×0.5N×3L=F×2L
解得F=1.5N，则弹簧测力计的示数应为1.5N。
（3）[1][2]为了改变这种情况，我们就需要改变动力或阻力的方向，使动力臂（阻力臂）不在杠杆上；弹簧测力计斜向左拉时，阻力、阻力臂不变，动力臂变小，根据杠杆平衡条件得，动力逐渐变大，此时“动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离”不在成立。所以小亮的实验操作是将弹簧测力计倾斜拉杠杆，使杠杆在水平位置平衡，观察弹簧测力计的示数。观察到的实验现象是弹簧测力计的示数发生变化。
（4）杆秤在水平位置平衡，根据杠杆平衡条件，
则有G物×OM=G砣×ON，
即1kg×4cm=0.2kg×ON，
解得ON=20cm，则秤的1kg刻度线应在距O点右侧20cm处。
21. 火把节是彝族、白族、纳西族、基诺族、拉祜族等民族的传统节日，有着深厚的民俗文化内涵，被称为“东方的狂欢节”。小明和家人在楚雄过火把节时，偶然发现了一个现象：通过火堆上方看对面的人，感觉对面的人好像在晃动。为什么会出现这种现象呢？小明根据学过的知识进行分析：火堆上方的空气被加热后，其疏密程度在不断发生变化，光进入这种不均匀的热空气时会发生折射，传播方向也在不断发生变化，因此看起来感觉对面的人在晃动。为了验证这种分析是否正确，回到家后，小明利用一支激光笔、一个喷壶、一个装有酒精的浅盘及火柴，进行了探究。首先，小明想要验证在家中光是否会发生折射，他将激光笔固定在小桌上沿水平方向照射，用喷壶向激光笔的前方喷水，看到激光笔发出的一束笔直的红光射向墙面，墙面上有一个红色光点保持不动，这说明光在均匀的空气中是沿直线传播的。如果要让这束红光穿过不均匀的空气，接下来小明的操作是______；如果小明的分析是正确的，他观察到的现象应该是______。
【答案】点燃浅盘中的酒精，让激光笔发出的红光在燃烧的酒精上方穿过并照射到墙面上 墙面上的光点在晃动
【解析】[1][2]由题可知，要让这束红光穿过不均匀的空气，接下来可以点燃浅盘中的酒精，让激光笔发出的红光在燃烧的酒精上方穿过并照射到墙面上，观察墙面上的光点是否会晃动；如果小明的分析是正确的，认为空气被加热后，其疏密程度在不断发生变化，光进入这种不均匀的热空气时会发生折射，那么他观察到的现象应该是墙面上的光点在晃动。
五、综合题（本大题共2小题，每小题9分，共18分）
要求：（1）语言表述简练、准确； （2）写出必要的运算和推理过程；
（3）带单位计算； （4）计算结果若有近似，均保留两位小数。
22. 如图所示的电路，电源电压为6V保持不变， R2＝50Ω，小灯泡L上标有“6V 3.6W”字样（不考虑灯丝电阻随温度的变化）。求：
（1）当开关S闭合，S1、S2断开时，电流表示数为0.2A，R1的阻值；
（2）当开关S1断开，S、S2闭合时，通电10s小灯泡L消耗的电能；
（3）当开关S、S1、S2均闭合时，整个电路消耗的功率。
【答案】（1）20Ω （2）36J （3）4.32W
【解析】（1）根据可知，小灯泡L的电阻为
当开关S闭合、S1、S2断开时，L与R1串联，电流表测量电路电流，且电流表示数为0.2A，电路中的总电阻为
R1的阻值为
（2）当开关S1断开，S、S2闭合时，R1被短路,电路为只有小灯泡L的简单电路。通电10s小灯泡L消耗的电能为
（3）当开关S、S1、S2均闭合时，L与R2并联，电路消耗的总功率为
23. 某学校卫生间自动冲水水箱（长方体）结构如图所示，水箱内水的深度为40cm；圆柱形浮体的高10cm，重力为1N；浮体下端用一根细绳与塞子相连，细绳的长短可调节，使浮体浸入水中的体积不同，满足不同的排水需求，塞子上表面面积为，塞子的厚度和重力忽略不计。浮体和塞子都只能沿竖直金属杆上下无摩擦移动。当水箱中的水达到一定深度时，塞子在浮体拉力的作用下被拉开，实现自动放水的功能（）。求：
（1）水对水箱底的压强；
（2）塞子上表面受到水的压力；
（3）在水箱水深40cm的情况下，浮体要将塞子拉开，浮体的最小底面积；
（4）在不改动水箱里任一元件的情况下，要控制水箱冲水的次数，应该采取怎样的措施？
【答案】（1） （2）1N （3） （4）将水龙头关小，让水龙头相同时间出水量减少
【解析】（1）水对水箱底的压强为
（2）塞子上表面受到水的压力为
（3）塞子上表面受到水的压力为1N，则浮体要将塞子拉开，绳子对塞子的拉力至少为1N，根据力的相互作用，当浮体恰好拉开塞子时，绳子对浮体向下的拉力为1N。则此时浮体的浮力为
则浮力排开水的体积为
则浮体的最小底面积为
（4）在不改动水箱里任一元件的情况下，要控制水箱冲水的次数，可以将水龙头关小，让水龙头相同时间出水量减少。
实验序号
1
2
3
4
U/V
1
2
2.5
2.8
I/A
0.18
0.28
0.30
0.31
