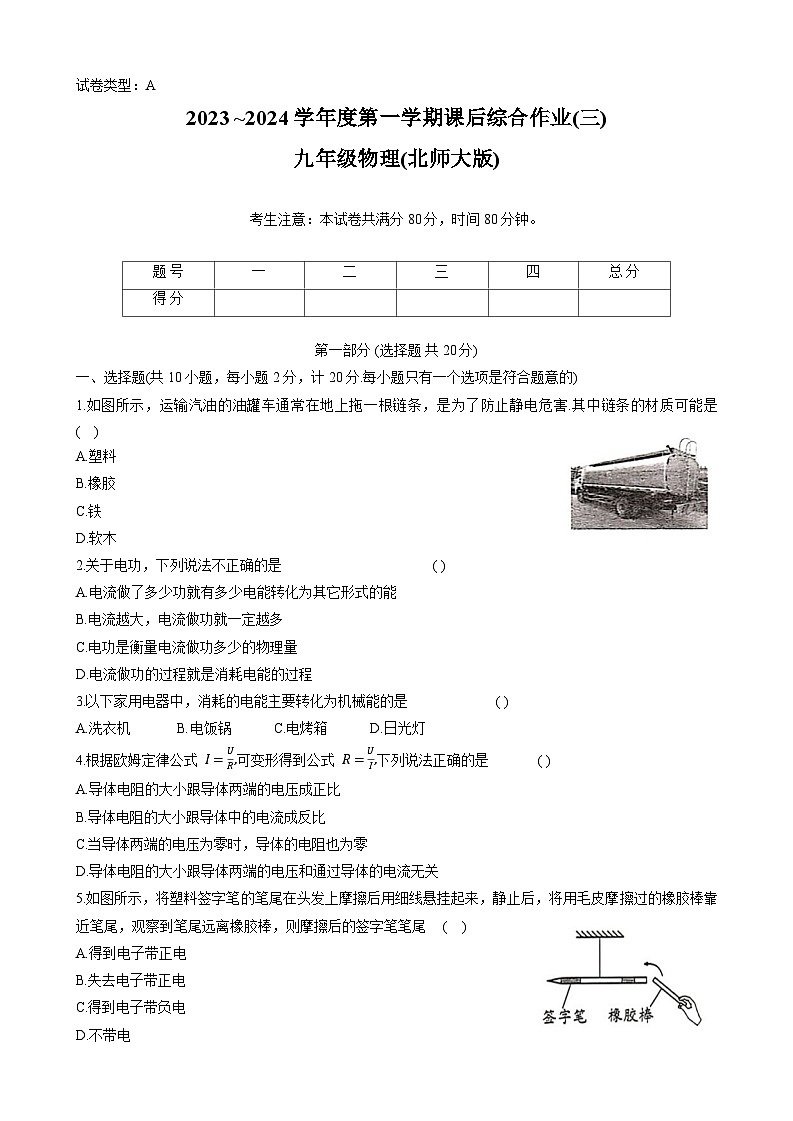

2023-2024学年陕西省榆林市九年级（上）月考物理试卷（12月份）

这是一份2023-2024学年陕西省榆林市九年级（上）月考物理试卷（12月份），共10页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。
九年级物理(北师大版)
考生注意：本试卷共满分80分，时间80 分钟。
第一部分 (选择题 共 20分)
一、选择题(共10 小题，每小题2 分，计20分.每小题只有一个选项是符合题意的)
1.如图所示，运输汽油的油罐车通常在地上拖一根链条，是为了防止静电危害.其中链条的材质可能是 ( )
A.塑料
B.橡胶
C.铁
D.软木
2.关于电功，下列说法不正确的是 ( )
A.电流做了多少功就有多少电能转化为其它形式的能
B.电流越大，电流做功就一定越多
C.电功是衡量电流做功多少的物理量
D.电流做功的过程就是消耗电能的过程
3.以下家用电器中，消耗的电能主要转化为机械能的是 ( )
A.洗衣机 B.电饭锅 C.电烤箱 D.日光灯
4.根据欧姆定律公式 I=UR,可变形得到公式 R=UI,下列说法正确的是 ( )
A.导体电阻的大小跟导体两端的电压成正比
B.导体电阻的大小跟导体中的电流成反比
C.当导体两端的电压为零时，导体的电阻也为零
D.导体电阻的大小跟导体两端的电压和通过导体的电流无关
5.如图所示，将塑料签字笔的笔尾在头发上摩擦后用细线悬挂起来，静止后，将用毛皮摩擦过的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则摩擦后的签字笔笔尾 ( )
A.得到电子带正电
B.失去电子带正电
C.得到电子带负电
D.不带电

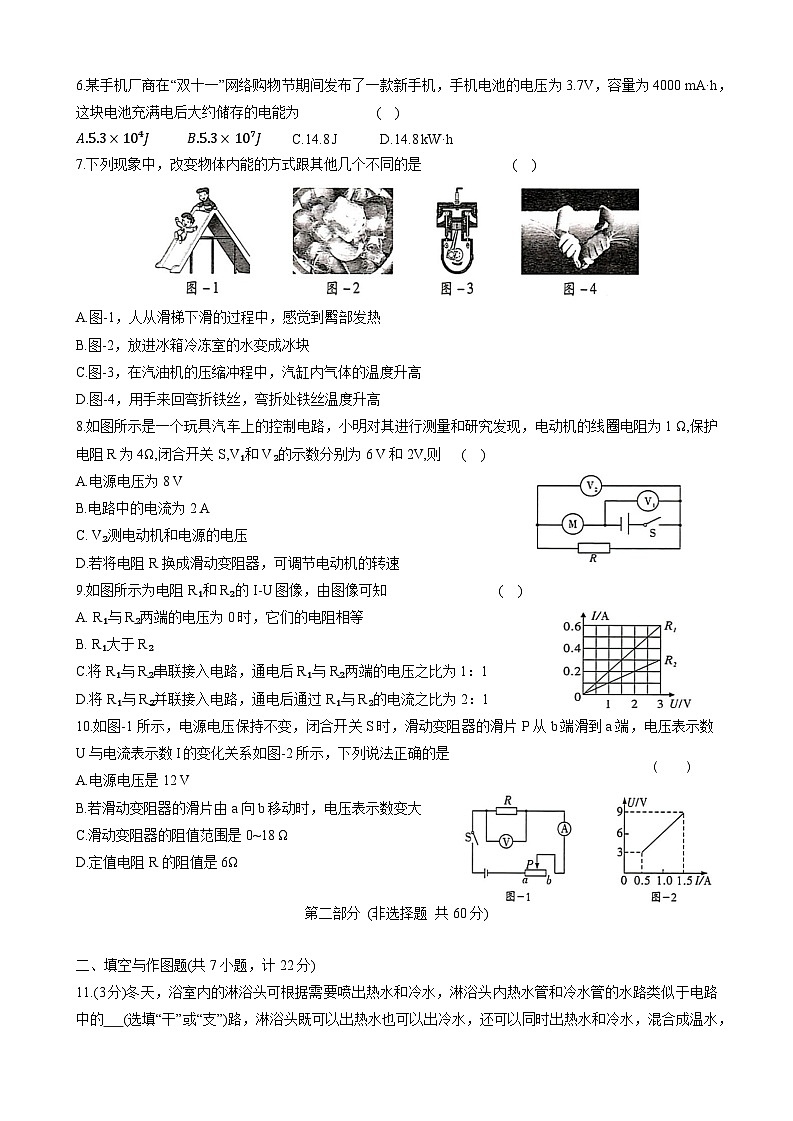

6.某手机厂商在“双十一”网络购物节期间发布了一款新手机，手机电池的电压为3.7V，容量为4000 mA·h，这块电池充满电后大约储存的电能为 ( )
A.5.3×10⁴J B.5.3×10⁷J C.14.8 J D.14.8 kW·h
7.下列现象中，改变物体内能的方式跟其他几个不同的是 ( )
A.图-1，人从滑梯下滑的过程中，感觉到臀部发热
B.图-2，放进冰箱冷冻室的水变成冰块
C.图-3，在汽油机的压缩冲程中，汽缸内气体的温度升高
D.图-4，用手来回弯折铁丝，弯折处铁丝温度升高
8.如图所示是一个玩具汽车上的控制电路，小明对其进行测量和研究发现，电动机的线圈电阻为1 Ω,保护电阻R 为4Ω,闭合开关S,V₁和 V₂的示数分别为6 V和2V,则 ( )
A.电源电压为8 V
B.电路中的电流为2 A
C. V₂测电动机和电源的电压
D.若将电阻 R 换成滑动变阻器，可调节电动机的转速
9.如图所示为电阻R₁和R₂的I-U图像，由图像可知 ( )
A. R₁与 R₂两端的电压为0时，它们的电阻相等
B. R₁大于 R₂
C.将R₁与 R₂串联接入电路，通电后 R₁与 R₂两端的电压之比为1：1
D.将 R₁与 R₂并联接入电路，通电后通过 R₁与 R₂的电流之比为2：1
10.如图-1 所示，电源电压保持不变，闭合开关S时，滑动变阻器的滑片P 从b端滑到a端，电压表示数U与电流表示数I的变化关系如图-2所示，下列说法正确的是
A.电源电压是12 V( )
B.若滑动变阻器的滑片由a向b移动时，电压表示数变大
C.滑动变阻器的阻值范围是0~18 Ω
D.定值电阻 R 的阻值是6Ω
第二部分 (非选择题 共 60 分)
二、填空与作图题(共7 小题，计22 分)
11.(3分)冬天，浴室内的淋浴头可根据需要喷出热水和冷水，淋浴头内热水管和冷水管的水路类似于电路中的 (选填“干”或“支”)路，淋浴头既可以出热水也可以出冷水，还可以同时出热水和冷水，混合成温水，这种连接方式相当于电路中的 (选填“串联”或“并联”)，水流相当于电路中的 .
12.(3 分)如图-1 所示，质量较小的扑克牌动能较大时能切入黄瓜，则飞行的扑克牌具有 (选填“较大”或“较小”)的速度.如图-2 所示，将扑克牌撕成碎纸片，用梳过头发的梳子能吸引碎纸片，这与验电器的工作原理 (选填“相同”或“不同”).如图-3所示，酒精与碎纸片质量相等，烧杯中水的质量与初温相等，发现用碎纸片加热的烧杯中水温升得快，这 (选填“能”或“不能”)说明碎纸片的热值大.
13.(3分)物理老师上课时画了如图所示的漫画，漫画表明对电流起阻碍作用的是 ，金属导体中的电流实际上是带 电的电子定向移动形成的，该图表示出了电流、电压、电阻的关系，首次发现这个关系的物理学家是 .
14.(3分)人打喷嚏时，唾沫在空气中的运动 (选填“属于”或“不属于”)分子热运动.用手很难将苹果掰成两半，说明分子间存在着相互作用的 .将苹果放在纸箱里，在箱外就能闻到苹果的香味，这说明分子在不停地做 .
15.(3分)如图所示是陕西历史博物馆收藏的汉代的铁剑，古代工匠锻造时，用一块质量为500g的铁块进行锻造，先将铁块加热到620℃，然后反复锻打，在此过程中铁块的比热容 (选填“会”或“不会”)发生改变，锻打一个阶段后，将620℃半成品放入水中淬火，冷却到20℃，此过程铁块内能 ，冷却过程中放出了 J热量. [c底=0.46× 10³J/kg⋅°C]
16.(3分)如图-1 所示的网线有四组，每组由两根导线缠绕而成.按如图-2 所示电路，使用其中一组网线连接信号发射器和信号接收器，能实现信号的传输.传输信号时，发射器产生3 V的稳定电压.为了避免各种干扰，传输电流不得小于 5mA.如果信号接收器两端的电压 U收≥2 V，信号就能被成功识别.在传输信号过程中，网线和信号接收器 (选填“串联”或“并联”)在电路中.为了保证信号能被成功识别，传输信号的网线电阻最大为 Ω.若连接发射器和接收器的这组网线电阻为20 Ω，则为了避免信号干扰且能被成功识别，信号接收器的最小电阻值为 Ω.
17.(4分)(1)如图-1所示，根据要求连接电路：滑动变阻器滑片向右移灯变亮，开关控制整个电路.
(2)在西安地铁站，乘客可以通过刷脸的方式通过闸机，内部系统同时验证身份信息和人脸信息，当身份信息和人脸信息都符合时，电动机转动打开闸门，乘客才能进入地铁站.请用S₁表示身份信息验证，用S₂表示人脸信息验证，在如图-2所示的方框中设计出能达到相同效果的电路图.(电动机用-M-表示)
三、实验与探究题(共4 小题，计22 分)
18.(4 分)按要求填空.
(1)如图 1 所示，电阻箱的示数为 Ω.
(2)如图 2所示，该电能表的工作电压是 V，表盘上显示已用电 kW·h.
(3)如图 3所示，探究电阻大小影响的因素，最好通过 反映电阻的大小.
19.(4分)为了验证并联电路的电流特点，小红同学设计了如图-1 所示的实验.
(1)闭合开关,电流通过L₂的方向为 (选填“a到b”或“b到a”).
(2)她测出了 L₁、L₂支路和干路上的电流，其中 I₂=0.52A,I=1A,电流表A 的示数如图-2所示，可读出 I₁= A，根据测量结果，在误差允许范围内并联电路中干路电流和各支路电流的关系是 .(写出关系式即可)
(3)其他同学按照小红设计的测量电路正确进行测量，验证了他们的猜想，但他们同时发现，“并联各支路电流是相等的”这个结论一定成立吗?为了检验这个结论是否成立，应该用规格 (选填“相同”或“不相同”)的灯泡替代L₁或L₂继续进行多次实验.
20.(7分)用三节干电池作电源探究“通过导体的电流与电阻的关系”，选用的五个定值电阻的阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω.
(1)如图-1所示，有一根导线连接错误，请在错误的连线上打“×”，并用笔画线代替导线将电路连接正确.
(2)闭合开关前，滑动变阻器的滑片应置于最 (选填“左”或“右”)端.
(3)闭合开关后，电流表有示数而电压表无示数，故障可能是定值电阻 .
(4)排除故障后进行实验，第1次实验的电流表示数如图-2 所示，为 A.其他数据如表所示，则第4次实验数据的问题可能是 (选填序号).
A.读数错误 B.未调节电压 C.电流表损坏
(5)本实验的结论是：当导体两端电压 定时，通过导体的电流与导体电阻 .
21.(7 分)探究物体的动能与势能.
(一)探究物体的动能：
(1)如图-1所示，小明先探究动能大小与速度关系.他控制小车的 保持不变，让小车从斜面的 (选填“同一”或“不同”)高度下滑.
(2)小明在操作中发现，不用斜面而直接通过人手推小车，也可以使小车在水平木板上运动.若采用此方法不能探究动能大小与质量的关系，理由是难以控制小车具有相同的 .
(二)在探究弹性势能跟哪些因素有关时，小明提出了如下猜想：
猜想一：弹性势能的大小与弹簧被压缩的程度有关；
猜想二：弹性势能的大小与弹簧的材料有关.
为此，小明选用材料不同的两根弹簧A和B(长度和粗细相同)，小球、木块和长刻度尺各一只，设计了如图-2 所示的实验装置进行探究.实验中，木块起始位置相同.最后得出以下实验记录表：
(3)请将探究猜想一的方案补充完整.
①将弹簧A、小球、木块按如图安装好；
②压缩弹簧，使其长度为5cm.放手后，小球被弹出，推动木块移动了一段距离 s₁；
③压缩弹簧，使其长度为 cm.放手后，小球被弹出，推动木块移动了 段距离 ；
④比较分析实验数据，得出结论.
(4)为了探究猜想二，可选用实验次数②和 的数据进行计较分析，若 ，说明弹性势能的大小与弹簧的材料有关.
四、综合题(共2 小题，计16分)
22.(7分)世界上载电量最大的纯电动旅游客船——“长江三峡1”号，在屈原故里秭归的新港码头首航.相比于传统动力游轮，“长江三峡1”号利用清洁水电驱动，每年可替代燃油约530吨，减少有害气体排放1600多吨，是一艘真正实现“零污染、零排放”的绿色船舶.它的动力来源是总电池容量约8 600 kW·h的电池组，可在停靠的码头进行充电.它采用10kV 的高压充电装置，5个小时可将电池充满.满电能以16 km/h的速度连续航行约100 km.
(1)文段里介绍“采用10 kV 的高压充电装置，5个小时可将电池充满.”假设充电效率为100%，求充电时的电流是多少?
(2)假设“长江三峡1”号电能转化为机械能的效率为86%，目前市场现有主流柴油机的效率为43%，“长江三峡1”号以16 km/h的速度连续航行约 100 km可节约多少柴油?(柴油的热值取 4.3×10⁷J/kg)
23.(9分)为倡导节能环保，某科研机构设计了新型路灯，工作原理电路图如图-1 所示.控制电路中 R₂为半导体硅制成的光敏电阻， R₂阻值随光强(国际单位坎德拉，符号：cd)变化的规律如图 −2所示.工作电路中光控开关 S₂的状态由 R₂两端的电压决定：当 R₂两端的电压升至4 V时,开关 S₂与c点接触，电路接通，路灯恰好正常工作，光强为20 cd.已知，控制电路和工作电路中电源电压分别为6 V 和220 V，路灯L正常工作时电流为1 A.求：
(1)路灯 L 正常工作100 s消耗的电能;
(2)路灯正常工作时，控制电路中的电流和R₁的阻值；
(3)为了使路灯晚点开，即当光强更低时工作电路才接通，请写出一种改进控制电路的措施: .
试卷类型：A
2023 ~2024 学年度第一学期课后综合作业(三)
九年级物理参考答案及评分标准(北师大版)
一、选择题(共10 小题，每小题2 分，计20分)
1. C 2. B 3. A 4. D 5. C 6. A 7. B 8. D 9. D 10. D
二、填空与作图题(共7 小题，每空1分，每图2分，计22分)
11.(3 分)支 并联 电流
12.(3分)较大 不同 不能
13.(3分)电阻 欧姆 负
14.(3分)不属于 引力 无规则运动
15.(3分)不会 减少 1.38×10⁵
16.(3分)串联 200 40
17.(4分)(1)如图所示 (2)如图所示
三、实验与探究题(共4 小题，每空1分，计22 分)
18.(4 分)(1)1 990 (2)220 5 546.7 (3)电流表的示数
19.(4分)(1)b到a (2)0.5 I=I₁+I₂ (3)不相同
20.(7分)(1)(2分)
(2)左 (3)短路 (4)0.12 A (5)成反比
21.(7 分)(1)质量 不同 (2)初速度 (3)8 s₂ (4)④ s₂≠s₄
四、综合题(共2 小题,计16 分)
22.(7分)解:(1)充电时的电流:
I=WUt=8600×3.6×106J10×103V×5×3600s=172A………………………………………………………………(2分)
(2)该船满电能以16 km/h的速度连续航行约100km，做的有用功：
W有=86% ×8600 kW·h=7396 kW·h……………………………………………………(2分)
如果用效率为43%的主流柴油机工作，可节约的柴油质量：
m=W有ηq=7396×3.6×106J43%×4.3×107J/kg=1440kg………………………………………………………………(3分)
23.(9分)解:(1)路灯 L 正常工作100s消耗的电能:
WL=ULILt=220V×1A×100s=2.2×104J ……………………………………………………(2分)
(2)由图-2可知,光强为20 cd 时R₂的阻值为 10 Ω
由串联电路的特点和欧姆定律可知，路灯正常工作时控制电路中的电流：
I=I1=I2=U2R2=4V10Ω=0.4A ……………………………………………………………………(2分)
由串联电路的电压特点可知，此时R₁两端的电压：
U₁=U−U₂=6V−4V=2V………………………………………………………………………………(1分)
由欧姆定律可知，此时 R₁的阻值：
R1=U1I1=2V0.4A=5Ω……………………………………………………………………………………(2分)
(3)保持R₁的阻值不变，降低控制电路的电源电压(合理即可)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2分)
题 号
一
二
三
四
总 分
得 分





实验次数
1
2
3
4
5
R/Ω
25
20
15
10
5
I/A

0.15
0.2
1.5
0.6
实验次数
使用的弹簧
被压缩后弹簧的长度/cm
木块移动的距离
①
弹簧A
5
S₁
②
弹簧A
8
S₂
③
弹簧B
5
S₃
④
弹簧B
8
S₄
