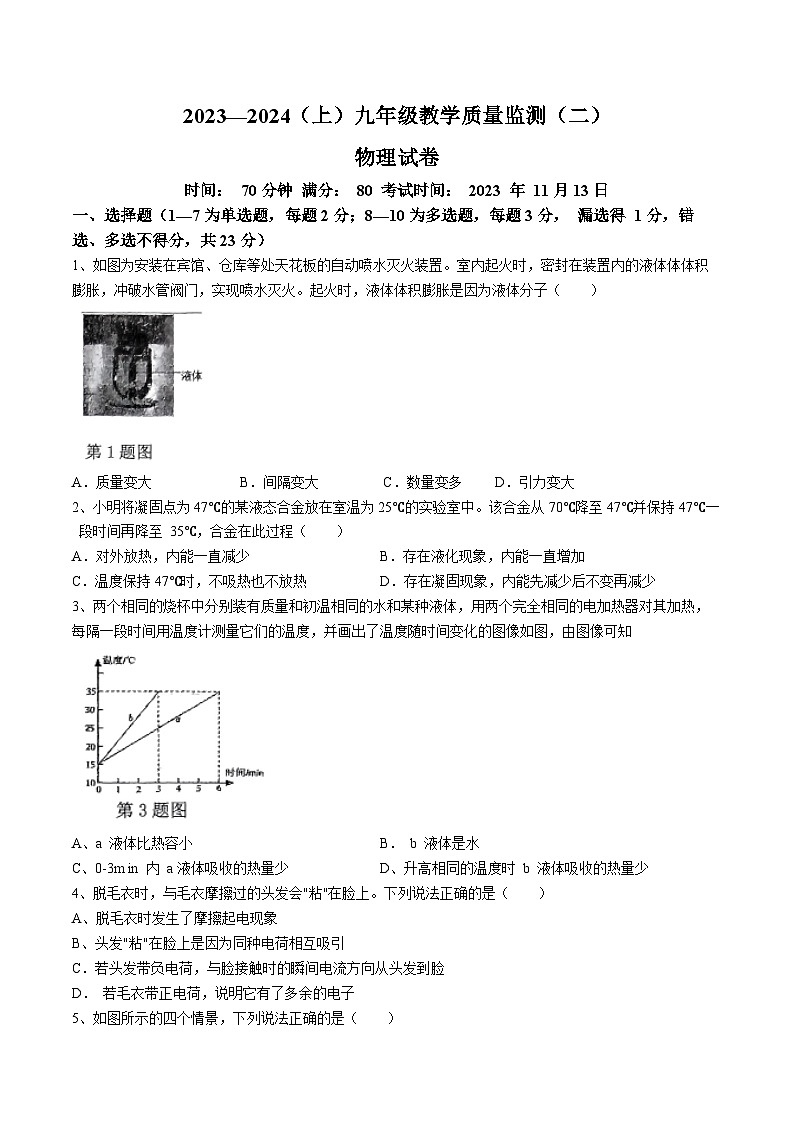

2023-2024学年辽宁省丹东九年级（上）期中物理试卷

这是一份2023-2024学年辽宁省丹东九年级（上）期中物理试卷，共9页。试卷主要包含了选择题，作图题，计算题，综合题等内容，欢迎下载使用。
时间： 70分钟 满分： 80 考试时间： 2023 年 11月13日
一、选择题（1—7为单选题，每题2分；8—10为多选题，每题3分， 漏选得 1分，错选、多选不得分，共23分）
1、如图为安装在宾馆、仓库等处天花板的自动喷水灭火装置。室内起火时，密封在装置内的液体体体积膨胀，冲破水管阀门，实现喷水灭火。起火时，液体体积膨胀是因为液体分子（ ）
A．质量变大 B．间隔变大 C．数量变多 D．引力变大
2、小明将凝固点为47℃的某液态合金放在室温为25℃的实验室中。该合金从70℃降至47℃并保持47℃一段时间再降至 35℃，合金在此过程（ ）
A．对外放热，内能一直减少B．存在液化现象，内能一直增加
C．温度保持47℃时，不吸热也不放热D．存在凝固现象，内能先减少后不变再减少
3、两个相同的烧杯中分别装有质量和初温相同的水和某种液体，用两个完全相同的电加热器对其加热，每隔一段时间用温度计测量它们的温度，并画出了温度随时间变化的图像如图，由图像可知
A、a 液体比热容小B． b 液体是水
C、0-3m in 内 a液体吸收的热量少D、升高相同的温度时 b 液体吸收的热量少
4、脱毛衣时，与毛衣摩擦过的头发会"粘"在脸上。下列说法正确的是（ ）
A、脱毛衣时发生了摩擦起电现象
B、头发"粘"在脸上是因为同种电荷相互吸引
C．若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸
D． 若毛衣带正电荷，说明它有了多余的电子

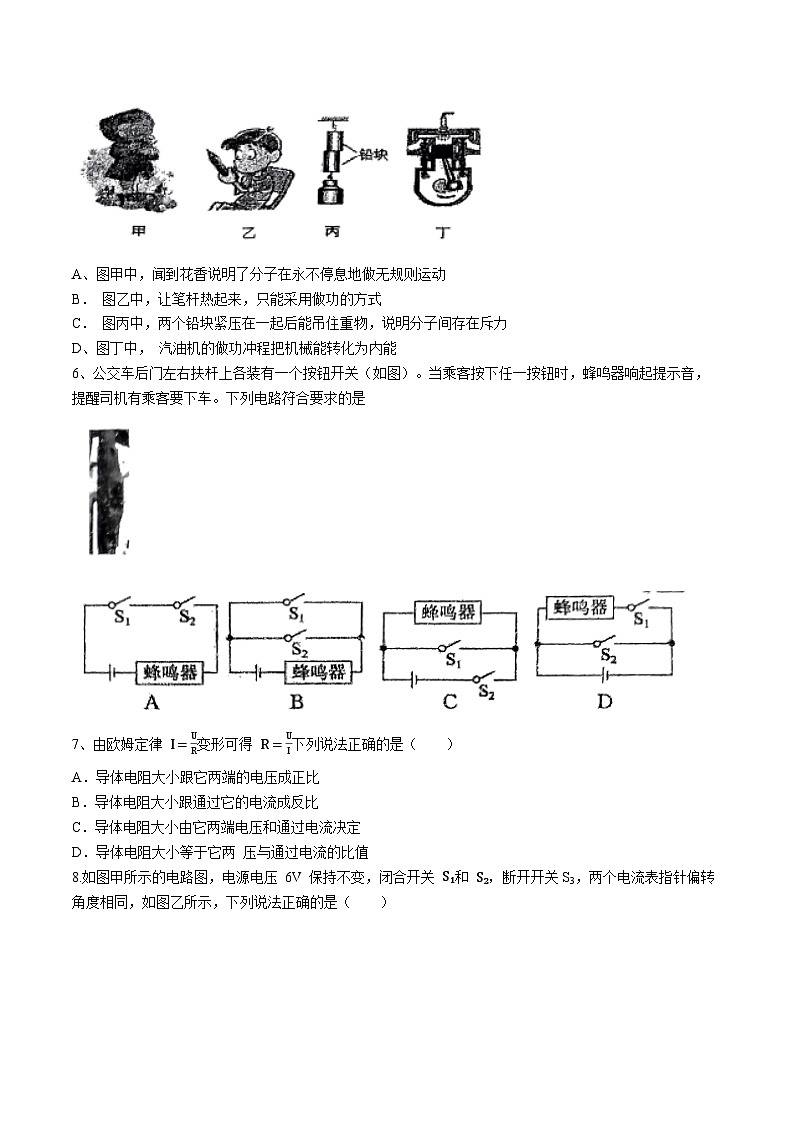

5、如图所示的四个情景，下列说法正确的是（ ）
A、图甲中，闻到花香说明了分子在永不停息地做无规则运动
B． 图乙中，让笔杆热起来，只能采用做功的方式
C． 图丙中，两个铅块紧压在一起后能吊住重物，说明分子间存在斥力
D、图丁中， 汽油机的做功冲程把机械能转化为内能
6、公交车后门左右扶杆上各装有一个按钮开关（如图）。当乘客按下任一按钮时，蜂鸣器响起提示音，提醒司机有乘客要下车。下列电路符合要求的是
7、由欧姆定律 I=UR变形可得 R=UI下列说法正确的是（ ）
A．导体电阻大小跟它两端的电压成正比
B．导体电阻大小跟通过它的电流成反比
C．导体电阻大小由它两端电压和通过电流决定
D．导体电阻大小等于它两 压与通过电流的比值

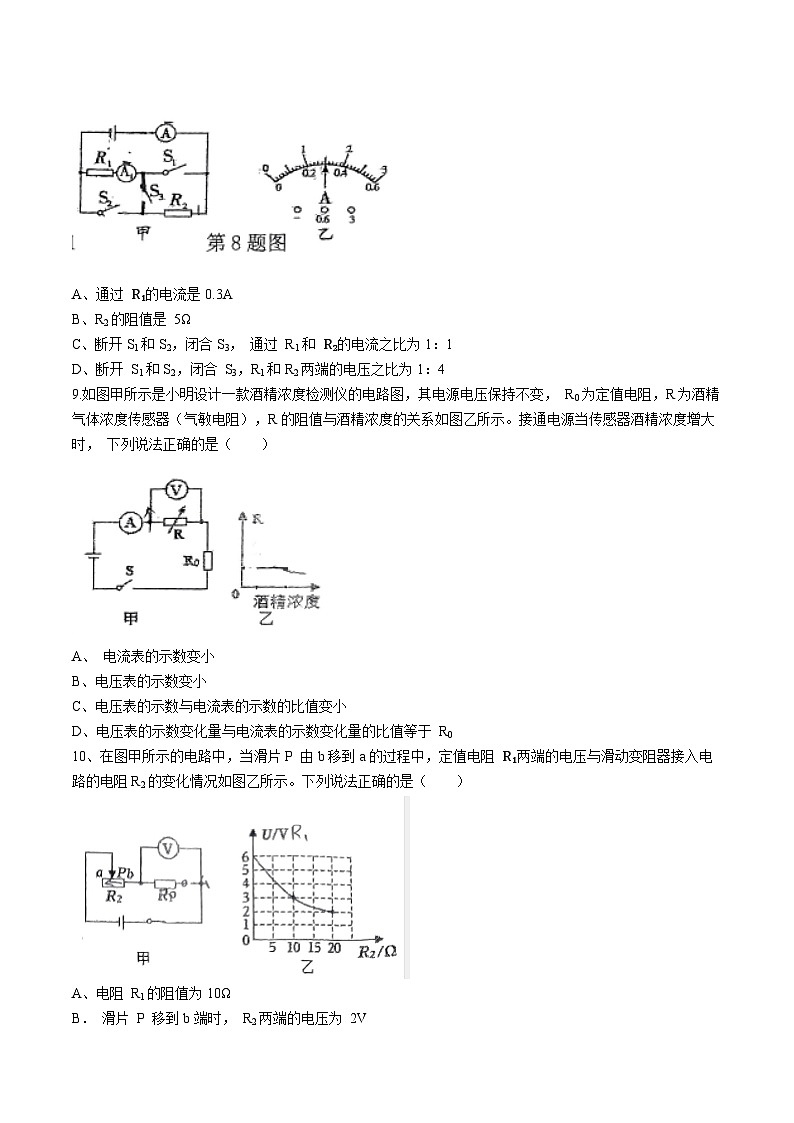

8.如图甲所示的电路图，电源电压 6V 保持不变，闭合开关 S₁和 S₂，断开开关S3，两个电流表指针偏转角度相同，如图乙所示，下列说法正确的是（ ）
A、通过 R₁的电流是0.3A
B、R2的阻值是 5Ω
C、断开S1和S2，闭合S3， 通过 R1和 R₂的电流之比为1：1
D、断开 S1和S2，闭合 S3，R1和R2两端的电压之比为1：4
9.如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变， R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源当传感器酒精浓度增大时， 下列说法正确的是（ ）
A、 电流表的示数变小
B、电压表的示数变小
C、电压表的示数与电流表的示数的比值变小
D、电压表的示数变化量与电流表的示数变化量的比值等于 R0
10、在图甲所示的电路中，当滑片P 由b移到a的过程中，定值电阻 R₁两端的电压与滑动变阻器接入电路的电阻R2的变化情况如图乙所示。下列说法正确的是（ ）
A、电阻 R1的阻值为10Ω
B． 滑片 P 移到b端时， R2两端的电压为 2V
C． 滑片 P移到 a 端时， R2的电流为0.1A
D、当滑片P移到中点时，此时 R1的电流为0.3A
二、填空题（本题包括7 小题，每空1分，共18公。
11、如图是一个香炉，点燃炉内的蜡烛加热香薰液，香薰液汽化后房间充满了香气，这是 现象。蜡烛熔化产生的蜡液会向下流动是由于受向下的 力作用，蜡液凝固后会粘在炉上，是因为分子间存在 。
12、我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，说明琥珀带了 。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中 （填"吸管"或"纸巾"）失去电子。
13、在标准大气压下，使用煤气灶将 2kg的水从20°C 加热到 100°C，，水吸收的热量是 J ，若不计热量损失，此过程需要完全燃烧 kg 的煤气，这是通过 的方式增加了水的内能。未使用完的煤气的热值 （选填"变大""变小"或"不变"） [水的比热容 C水=4.2x103J/kg·°C，煤气的热值 q煤气=4.2x107J/kg]
14、a、b、c三个轻质小球，a带正电，相互作用的情况如图所示， 则c的带电情况是 （选填"带负电""不带电"或"带正电"）；用丝绸摩擦过的玻璃棒靠近c球，二者将互相 （选填"吸引"或"排斥"）。
15、如图所示是电阻R和小灯泡L的U-I 图像，若将电阻R 与小灯泡L串联在电路中电流表示数为0.4A，则电源电压为 V，若将R与L并联接在电源电压为1V的电路中，则干路电流为 A。
16、如图所示，电源电压恒为3V， R₂=10Ω，，当开关S1闭合， S2、S3断开时，电流表示数为0.6A，R1的阻值为 Ω； 当开关 S2闭合，S1、S3断开时，电压表示数为 V；当S1、S3闭合，S2断开时，电流表示数为 A 。
17、如图所示电路中，电源电压为24V，滑动变阻器R2标有"60Ω， 1A"字样，如果电压表采用0-15V的量程，电流表采用0-0.6A量程，R1为30Ω，为了保护电路，R2的范围为 ，电流表的范围为
三、作图题（本题包括2 小题，每题3分，共6分）
18、如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求： ①电压表测小灯泡两端电压；②闭合开关S 向右端移动滑动变阻器的滑片P， 小灯泡变亮。
19、如图所示，请根据连接好的实物图，在虚线框中画出对应的电路图。
四、计算题（本题包括2小题，共14分）
20、飞机以200m/s的速度飞行 1800km，发动机的功率是9.2×10⁶W，效率是30%，求：
（1）发动机牵引力所做的功为多少？
（2）消耗的汽油质量为多少？（汽油的热值 4.6×10⁷J/kg）
21、如图所示的电路中，电源电压恒定，灯泡L 正常发光时的电压为2.5V，电流为0.5A，定值电阻R1阻值为15Ω，当闭合开关S、断开开关S1、S2，小灯泡正常发光，此时滑动变阻器R2连入电路的阻值为4Ω， 求：
（1）电源电压是多少？
（2）闭合开关S、S1、S2，调节滑动变阻器的阻值为 15Ω，则电压表与电流表的示数分别多少？
五、综合题（本题包括小题， 共 19分）
22（7分）、在"比较不同物质吸热的情况"的实验中：
（1）如图1所示，小明在两个相同规格的玻璃杯中加入初温相同、液面等高的水和某种食用油，利用相同规格的电加热器对水和食用油进行加热。同组的小亮立即指出了小明操作有错误，你认为小明的错误是 。
（2）小明纠正错误后正确进行实验，画出了水和这种食用油温度随时间变化关系如图2所示，已知C水>C食用油，根据图可以判断a物质是 （选填"水"或"食用油"），实验中所用食用油的比热容为 J /'（ kg·°C ）；
（3）为了比较酒精和碎纸片的热值，小明设计了如图3所示实验，他将适量的酒精和碎纸片分别放入两个燃烧皿中，点燃它们分别给装有水的两个规格相同玻璃杯加热，直至酒精和碎纸片完全燃烧，其间水未沸腾。实验中除了所用的两个玻璃杯规格相同、水的初温相同外，还需控制相同的量有：水的质量和 实验通过比较 （选填"加热时间"或"升高的温度”）来确定酒精和碎纸片燃烧放出热量的多少。
（4）通过（3）实验得到的燃料热值与实际相比会偏 （选填"大"或"小"），其原因可能是 （写出一条即可）
23、（12分）”通过导体的电流与电阻的关系”，实验所用器材有：两节新干电池，一个滑动变阻器 20Ω2A，四个定值电阻（5Ω、10Ω、20Ω、25Ω），开关及导线， 电路中仪表均完好。
（1）连接电路时，应将最后一根导线a接入滑动变阻器的 （选填"A"或"B"）接线柱，连接过程中存在的问题是 。
（2）实验过程中滑动变阻器除保护电路外，另一个作用是
（3）实验小组先将5Ω的电阻接入电路，移动滑片至M点（未标出），电压表的示数为2V，记下电流值；接着断开开关，将5Ω电阻换成10Ω电阻，再次闭合开关调节滑动变阻器的滑片，直至 并记下电流值，此时滑片位置在M点的 （选填"左"或"右"）侧。
（4）接着将20Ω、25Ω的定值电阻分别接入电路，重复上述步骤， 记录数据如表所示：
电压表的示数U=2V
分析数据得出的结论是：
（5） 为了使实验结论更可靠，实验小组找来一些新的定值电阻，想继续保持此电压不变多测几组数据，请计算允许接入定值电阻的最大电阻是 Ω
（6）实验小组想利用图甲装置测一未知电阻的阻值，闭合开关，移动滑动变阻器的滑片，当两只电表示数如图乙所示时，待测电阻Rx= Ω。
（7）在设计实验时，计划测量三组数据，设计三次实验的目的是 。
（8）另一组同学实际操作时，按照自己连接的电路，得到如下表的数据：
分析表格中的数据，可判断出她是根据上图中的 （选填“丙”或“丁”）电路图连接实物的，
（9）另一组同学利用下图所示电路也完成了该实验。电源电压不变，滑动变阻器的最大阻值为R0，a、b为滑动变阻器两端点，请把实验步骤补充完整。
①闭合开关S， 移动滑动变阻器滑片P至a端，读出电压表示数 U₁；
②闭合开关S， ，读出电压表示数 U₂，，则待测电阻的表达式 Rₓ= （用R0、U₁、U₂表示）
实验次数
1
2
3
4
电阻R/Ω
5
10
20
25
电流 I/A
0.4
0.2
0.1
0.08
实验次数
电压 U/V
电流I/A
电阻R/Ω
1
2
0.1
2
1.5
0.14
3
1
0.18
