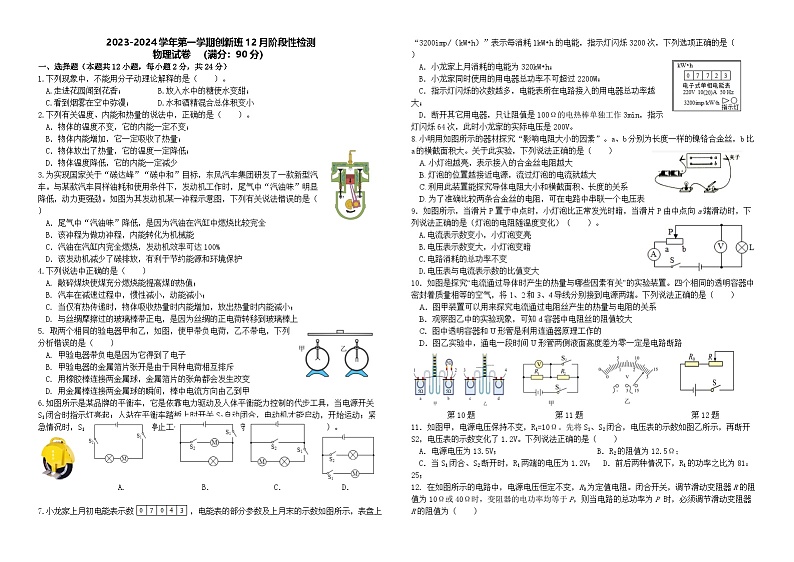

2023-2024学年新疆石河子九年级（上）段考物理试卷（12月份）

这是一份2023-2024学年新疆石河子九年级（上）段考物理试卷（12月份），共8页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、选择题（本题共12小题，每小题2分，共24分）
1.下列现象中，不能用分子动理论解释的是（ ）。
A.走进花园闻到花香； B.放入水中的糖使水变甜；
C.看到烟雾在空中弥漫； D.水和酒精混合总体积变小
2.下列有关温度、内能和热量的说法中，正确的是（ ）。
A．物体的温度不变，它的内能一定不变；
B．物体内能增加，它一定吸收了热量；
C．物体放出了热量，它的温度一定降低；
D．物体温度降低，它的内能一定减少
3.为实现国家关于“碳达峰”“碳中和”目标，东风汽车集团研发了一款新型汽车。与某款汽车同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更强劲。如图为其发动机某一冲程示意图，下列有关说法错误的是（ ）
A．尾气中“汽油味”降低，是因为汽油在汽缸中燃烧比较完全
B．该冲程为做功冲程，内能转化为机械能
C．汽油在汽缸内完全燃烧，发动机效率可达100%
D．该发动机减少了碳排放，有利于节约能源和环境保护
4.下列说法中正确的是（ ）
A. 敲碎煤块使煤充分燃烧能提高煤热值；
B. 汽车在减速过程中，惯性减小，动能减小；
C. 当仅有热传递时，物体吸收热量时内能增加，放出热量时内能减小；
D. 与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上
5. 取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）
A. 甲验电器带负电是因为它得到了电子
B. 甲验电器的金属箔片张开是由于同种电荷相互排斥
C. 用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D. 用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
6.如图所示是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作，下列电路图中符合上述要求的是（ ）。
A. B． C． D．
7.小龙家上月初电能表示数 ，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（ ）
A．小龙家上月消耗的电能为320kW•h；
B．小龙家同时使用的用电器总功率不可超过2200W；
C．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大；
D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V。
8. 小明用如图所示的器材探究“影响电阻大小的因素”。a、b分别为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A. 小灯泡越亮，表示接入的合金丝电阻越大
B. 灯泡的位置越接近电源，流过灯泡的电流就越大
C. 利用此装置能探究导体电阻大小和横截面积、长度的关系
D. 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
9．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）（ ）。
A.电流表示数变小，小灯泡变亮
B.电压表示数变大，小灯泡变暗
C.电路消耗的总功率不变
D.电压表与电流表示数的比值变大
10．如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置。四个相同的透明容器中密封着质量相等的空气，将1、2和3、4导线分别接到电源两端。下列说法正确的是（ ）
A．图甲装置可以用来探究电流通过电阻丝产生的热量与电阻的关系
B．观察图乙中的实验现象，可知d容器中电阻丝的阻值较大
C．图中透明容器和U形管是利用连通器原理工作的
D．图乙实验中，通电一段时间U形管两侧液面高度差为零一定是电路断路
第10题 第11题 第12题
11．如图甲，电源电压保持不变，R1=10Ω。先将S1、S2闭合，电压表的示数如图乙所示，再断开S2，电压表的示数变化了1.2V。下列说法正确的是（ ）
A．电源电压为13.5V； B．R2的阻值为12.5Ω；
C．当S1闭合、S2断开时，R1两端的电压为1.2V； D．前后两种情况下，R1的功率之比为81：25；
12. 在如图所示的电路中，电源电压恒定不变，R0为定值电阻。闭合开关，调节滑动变阻器R的阻值为10Ω或40Ω时，变阻器的电功率均等于P，则当电路的总功率为P 时，必须调节滑动变阻器 R的阻值为（ ）

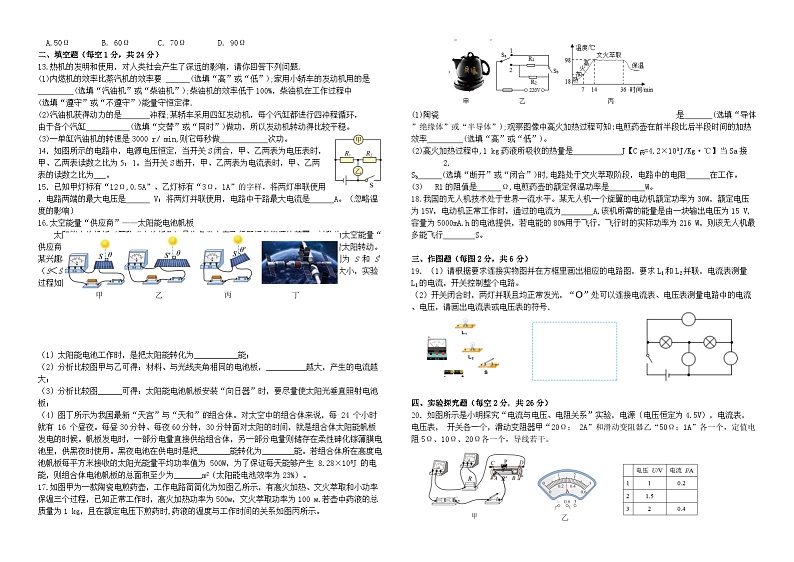

A.50Ω B. 60Ω C. 70Ω D. 90Ω
二、填空题（每空1分，共24分）
13.热机的发明和使用，对人类社会产生了深远的影响，请你回答下列问题.
(1)内燃机的效率比蒸汽机的效率要 (选填“高”或“低”);家用小轿车的发动机用的是
(选填“汽油机”或“柴油机”);柴油机的效率低于100%，柴油机在工作过程中 (选填“遵守”或“不遵守”)能量守恒定律.
(2)汽油机获得动力的是 冲程;某轿车采用四缸发动机，每个汽缸都进行四冲程循环，
由于各个汽缸 (选填“交替”或“同时”)做功，所以发动机转动得比较平稳。
(3)一单缸汽油机的转速是3000 r/ min,则它每秒做 次功。
14．如图所示的电路中，电源电压恒定，当开关S闭合，甲、乙两表为电压表时，甲、乙两表读数之比为5：1。当开关S断开，甲、乙两表为电流表时，甲、乙两表的读数之比为 。
15．已知甲灯标有“12Ω,0.5A”、乙灯标有“3Ω，1A”的字样，将两灯串联使用，电路两端的最大电压是 V；将两灯并联使用，电路中干路最大电流是 A。（忽略温度的影响）
16.太空能量“供应商”——太阳能电池帆板
太阳能电池帆板（简称“电池板”）是为各类太空飞行器提供能源的装置，被称为太空能量“供应商”。电池板通常装有“向日器”，有了“向日器”，电池板就像向日葵一样迎着太阳转动。某兴趣小组为了研究影响太阳能电池产生电流大小的因素，他们用材料相同、面积分别为 S 和 S'（S＜S'）的“电池板”进行实验，并改变电池板与光线的夹角θ，用电流表观察电流大小，实验过程如图所示。
（1）太阳能电池工作时，是把太阳能转化为___________能；
（2）分析比较图甲与乙可得：材料、与光线夹角相同的电池板，__________越大，产生的电流越大；
（3）分析比较图______可得：太阳能电池帆板安装“向日器”时，要尽量使太阳光垂直照射电池板；
（4）图丁所示为我国最新“天宫”与“天和”组合体。对太空中的组合体来说，每 24 个小时就有 16 个昼夜。每昼30分钟、每夜60分钟，30分钟面对太阳的时间，就是组合体太阳能帆板发电的时候。帆板发电时，一部分电量直接供给组合体，另一部分电量则储存在柔性砷化镓薄膜电池里，供黑夜时使用。黑夜电池在供电时是把________能转化为________能。若组合体所在高度电池帆板每平方米接收的太阳光能量平均功率值为 500W，为了保证每天能够产生 8.28×108J 的电能，则组合体电池帆板的总面积至少为_______m2（太阳能电池效率为23%）。
17.如图甲为一款陶瓷电煎药壶，工作电路简简化为如图乙所示，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为500w，文火萃取功率为100 w.若壶中药液的总质量为1 kg，且在额定电压下煎药时,药液的温度与工作时间的关系如图丙所示。
(1)陶瓷是 (选填“导体”绝缘体”或“半导体”);观察图像中高火加热过程可知:电煎药壶在前半段比后半段时间的加热效率 (选填“高”或“低”)。
(2)高火加热过程中,1 kg药液所吸收的热量是 J【C药=4.2×103J/Kg·℃】当Sa接2,
Sb (选填“断开”或“闭合”)时,电路处于文火萃取阶段，电路中的电阻 在工作。
R1的阻值是 Ω,电煎药壶的额定保温功率是 W。
18.我国的无人机技术处于世界一流水平。某无人机一个旋翼的电动机额定功率为30W，额定电压为15V，电动机正常工作时，通过的电流为 A,该机所需的能量是由一块输出电压为15 V,容量为5000mA.h的电池提供，若电能的80%用于飞行，飞行时的实际功率为216 W，则该无人机最多能飞行 S。
三、作图题（每图2分，共6分）
19．（1）请根据要求连接实物图并在方框里画出相应的电路图，要求L1和L2并联，电流表测量L1的电流，开关控制整个电路。
（2）开关闭合时，两灯并联且均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，请画出电流表或电压表的符号．
四、实验探究题（每空2分，共26分）

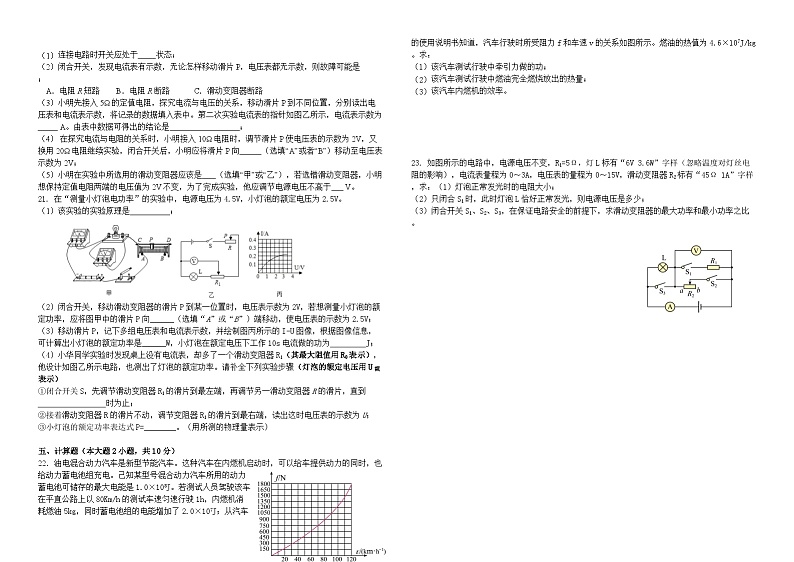

20．如图所示是小明探究“电流与电压、电阻关系”实验，电源（电压恒定为4.5V），电流表，电压表， 开关各一个，滑动变阻器甲“20Ω； 2A”和滑动变阻器乙“50Ω；1A”各一个，定值电阻5Ω、10Ω、20Ω各一个，导线若干。
连接电路时开关应处于 状态；
（2）闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是 ；
A．电阻R短路 B．电阻 R断路 C．滑动变阻器断路
（3）小明先接入5Ω的定值电阻，探究电流与电压的关系，移动滑片P到不同位置，分别读出电压表和电流表示数，将记录的数据填入表中。第二次实验电流表的指针如图乙所示，电流表示数为
A。由表中数据可得出的结论是 ；
（4） 在探究电流与电阻的关系时，小明接入 10Ω电阻时，调节滑片P使电压表的示数为2V，又换用20Ω电阻继续实验，闭合开关后，小明应将滑片P向 （选填“A”或者“B”）移动至电压表示数为2V；
（5）小明在实验中所选用的滑动变阻器应该是 （选填“甲”或“乙”），若选错滑动变阻器，小明想保持定值电阻两端的电压值为2V不变，为了完成实验，他应调节电源电压不高于 V。
21. 在“测量小灯泡电功率”的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V。
（1）该实验的实验原理是__________；
（2）闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表示数为2V，若想测量小灯泡的额定功率，应将图甲中的滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V；
（3）移动滑片P，记下多组电压表和电流表示数，并绘制图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是______W，小灯泡在额定电压下工作10s电流做的功为 J；
（4）小华同学实验时发现桌上没有电流表，却多了一个滑动变阻器R1（其最大阻值用R0表示），他设计如图乙所示电路，也测出了灯泡的额定功率。请补全下列实验步骤（灯泡的额定电压用U额表示）
①闭合开关S，先调节滑动变阻器R1的滑片到最左端，再调节另一滑动变阻器R的滑片，直到
时为止；
②接着滑动变阻器R的滑片不动，调节变阻器R1的滑片到最右端，读出这时电压表的示数为U；
③小灯泡的额定功率表达式P=________。（用所测的物理量表示）
五、计算题（本大题2小题，共10分）
22．油电混合动力汽车是新型节能汽车。这种汽车在内燃机启动时，可以给车提供动力的同时，也给动力蓄电池组充电。己知某型号混合动力汽车所用的动力蓄电池可储存的最大电能是1.0×108J。若测试人员驾驶该车在平直公路上以80Km/h的测试车速匀速行驶1h，内燃机消耗燃油5kg，同时蓄电池组的电能增加了2.0×107J；从汽车的使用说明书知道，汽车行驶时所受阻力f和车速v的关系如图所示。燃油的热值为4.6×107J/kg。求：
（1）该汽车测试行驶中牵引力做的功；
该汽车测试行驶中燃油完全燃烧放出的热量；
该汽车内燃机的效率。
23. 如图所示的电路中，电源电压不变，R1=5Ω，灯L标有“6V 3.6W”字样（忽略温度对灯丝电阻的影响），电流表量程为0～3A，电压表的量程为0～15V，滑动变阻器R2标有“45Ω 1A”字样，求：（1）灯泡正常发光时的电阻大小；
（2）只闭合S1时，此时灯泡L恰好正常发光，则电源电压是多少；
（3）闭合开关S1、S2、S3，在保证电路安全的前提下，求滑动变阻器的最大功率和最小功率之比。
2023--2024学年第一学期创新班12月阶段性检测
物理 答案（90分）
一、选择题
二、填空题
（1）高，汽油机，遵守； （2）做功，交替； （3）25。
4：5。 15. 7.5V 1.25A。
16.（1）电； （2）面积； （3）甲、丙； （4）化学，电，250m2。
17.（1）绝缘体，低； （2）3.36×105J，断开，R2； （3）121Ω，80W。 18. 2A，1000S。
三、作图题
19.
四、实验探究题
20.（1）断开； （2）A； （3）0.3A，电阻一定时，电流与电压成正比； （4）B； （5）乙，4V。
21.（1）P=UI； （2）A; （3）0.5W，5J；
（4）电压表的示数为U额，
五、计算题
22.（1）由图像可知V=80km/h时，F=f=900N，
s=vt=80km/h×1h=80km=8×104m
W=FS=900N×8×104m=7.2×107J
（2）Q放=mq=5kg×4.6×107J/(kg·℃）=2.3×108J
（3）W有=W+W’=7.2×107J+2×107J=9.2×107J
答案：（1）7.2×107J；（2）2.3×108J；（3）40%。
23.（1）
（2）只闭合S1时，灯泡L和R1串联，此时灯泡正常发光
闭合S1、S2、S3时，R1和R2并联，
,允许通过R2的最大电流为1A，
∴I=I1+I2=1.8A+1A=2.8A
