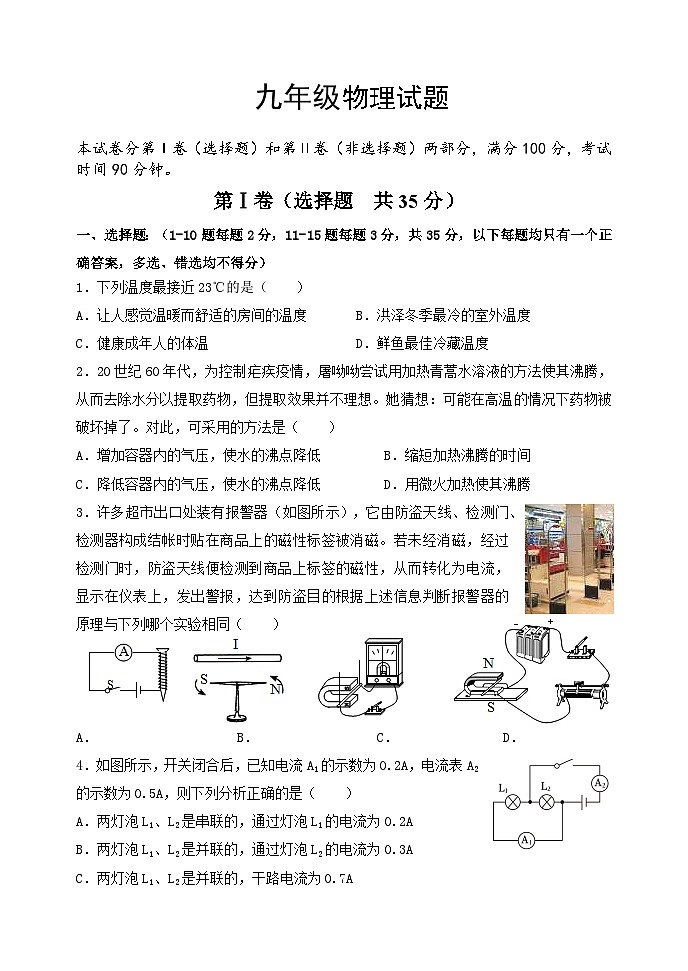

2023-2024学年山东省淄博市临淄区九年级物理试题12月月考
展开
这是一份2023-2024学年山东省淄博市临淄区九年级物理试题12月月考，共8页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
第Ⅰ卷（选择题 共35分）
一、选择题：（1-10题每题2分，11-15题每题3分，共35分，以下每题均只有一个正确答案，多选、错选均不得分）
1．下列温度最接近23℃的是（ ）
A．让人感觉温暖而舒适的房间的温度B．洪泽冬季最冷的室外温度
C．健康成年人的体温 D．鲜鱼最佳冷藏温度
2．20世纪60年代，为控制疟疾疫情，屠呦呦尝试用加热青蒿水溶液的方法使其沸腾，从而去除水分以提取药物，但提取效果并不理想。她猜想：可能在高温的情况下药物被破坏掉了。对此，可采用的方法是（ ）
A．增加容器内的气压，使水的沸点降低 B．缩短加热沸腾的时间
C．降低容器内的气压，使水的沸点降低 D．用微火加热使其沸腾
3．许多超市出口处装有报警器（如图所示），它由防盗天线、检测门、检测器构成结帐时贴在商品上的磁性标签被消磁。若未经消磁，经过检测门时，防盗天线便检测到商品上标签的磁性，从而转化为电流，显示在仪表上，发出警报，达到防盗目的根据上述信息判断报警器的原理与下列哪个实验相同（ ）
A． B． C． D．
4．如图所示，开关闭合后，已知电流A1的示数为0.2A，电流表A2的示数为0.5A，则下列分析正确的是（ ）
A．两灯泡L1、L2是串联的，通过灯泡L1的电流为0.2A
B．两灯泡L1、L2是并联的，通过灯泡L2的电流为0.3A
C．两灯泡L1、L2是并联的，干路电流为0.7A
D．两灯泡L1、L2是并联的，通过灯泡L2的电流为0.2A

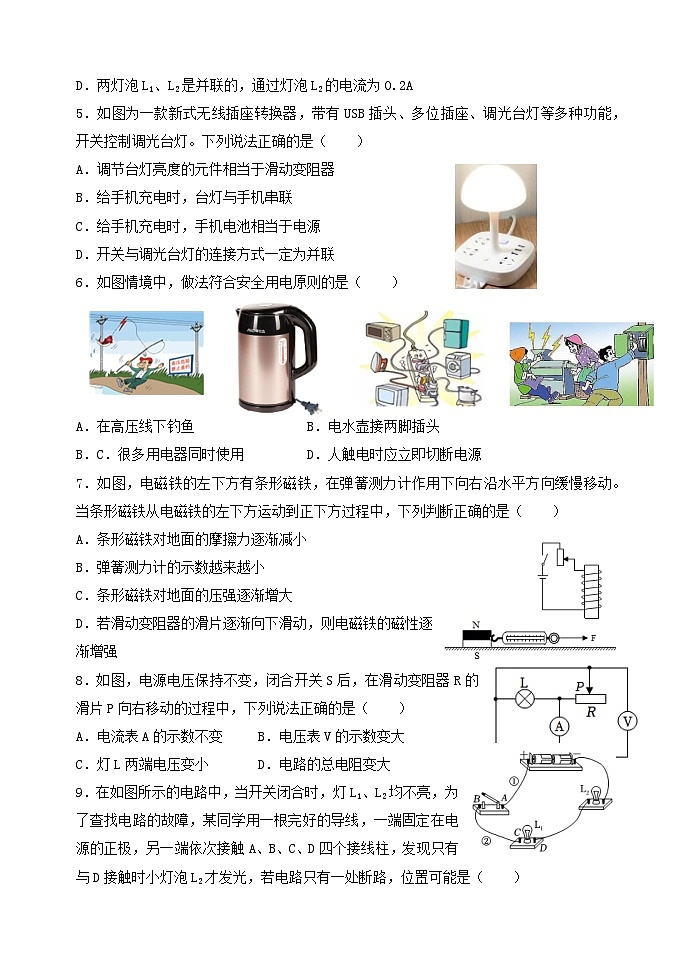

5．如图为一款新式无线插座转换器，带有USB插头、多位插座、调光台灯等多种功能，开关控制调光台灯。下列说法正确的是（ ）
A．调节台灯亮度的元件相当于滑动变阻器
B．给手机充电时，台灯与手机串联
C．给手机充电时，手机电池相当于电源
D．开关与调光台灯的连接方式一定为并联
6．如图情境中，做法符合安全用电原则的是（ ）
A．在高压线下钓鱼 B．电水壶接两脚插头
B．C．很多用电器同时使用 D．人触电时应立即切断电源
7．如图，电磁铁的左下方有条形磁铁，在弹簧测力计作用下向右沿水平方向缓慢移动。当条形磁铁从电磁铁的左下方运动到正下方过程中，下列判断正确的是（ ）
A．条形磁铁对地面的摩擦力逐渐减小
B．弹簧测力计的示数越来越小
C．条形磁铁对地面的压强逐渐增大
D．若滑动变阻器的滑片逐渐向下滑动，则电磁铁的磁性逐渐增强
8．如图，电源电压保持不变，闭合开关S后，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A的示数不变 B．电压表V的示数变大
C．灯L两端电压变小 D．电路的总电阻变大
9．在如图所示的电路中，当开关闭合时，灯L1、L2均不亮，为了查找电路的故障，某同学用一根完好的导线，一端固定在电源的正极，另一端依次接触A、B、C、D四个接线柱，发现只有与D接触时小灯泡L2才发光，若电路只有一处断路，位置可能是（ ）
A．导线①B．开关C．导线②D．灯泡L1
10．如图所示是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时，R2＝60Ω，此时电压表示数为2V．以下说法错误的是（ ）
A．酒精浓度为0时，电路消耗的总功率为0.6W
B．定值电阻R1的阻值为20Ω
C．若酒精气体浓度越大，电压表和电流表示数都越大
D．若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W
11.利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断错误的是（ ）
①实验中电压表的示数保持2.5V不变
②当R的电阻为10Ω时，通过R的电流为0.2A
③将R从5Ω换成10Ω后，应将滑片向左移
④滑动变阻器连入电路的阻值范围为1～5Ω
A. 只有①② B. 只有③④ C. 只有②③ D．只有①③
12.如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法正确的是（ ）
①用U形管中液面高度差反映电流产生热量的多少
②通电后可探究电流产生的热量与电流大小的关系
③通电后可探究电流产生的热量与电阻大小的关系
④通电一段时间后，左侧U形管中液面高度差较大
A. 只有①③ B. 只有①④ C. 只有②④ D．只有③④
13.如图所示是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（ ）
①电阻R的电阻值是20Ω
②当通过L的电流是0.2A的时候，其消耗的电功是0.2J
③仅把L、R并联在电压是2V的电路中，干路上的电流是0.4A
④仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V
A. 只有②④ B. 只有①③ C. 只有①② D．只有②③④
14.一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（ ）
①闭合开关前，电磁铁与条形磁铁间没有力的作用
②闭合开关后，条形磁铁受到桌面向右的摩擦力
③闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大
④闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变
A.只有②④正确B．只有③④正确C．只有①②正确D．只有②③正确
15.如图所示，电源电压不变，定值电阻R0=15Ω，小灯泡标有“6V 3W”字样（灯丝电阻不变），电流表量程为0～3A。当只闭合开关S，滑动变阻器的滑片P从阻值最大处移动到某一位置时，滑动变阻器连入电路中的阻值减小了12Ω，电流表示数变化了0.1A，此时小灯泡恰好正常发光。在保证电路安全的情况下，下列说法正确的是（ ）
①滑动变阻器的最大阻值为48Ω
②电源电压为12V
③所有开关闭合后，滑动变阻器的最大功率为33.6W
④电路消耗的最小功率为9.6W
A．只有①②③正确 B. 只有①②④正确
C. 只有①③④正确 D．只有②③④正确
第Ⅱ卷（非选择题 共65分）
二、填空题（每空2分,共8分）
16.如图所示的温度计的示数为 ℃．
17.已知甲验电器带负电，乙验电器不带电，当用带绝缘柄的金属杆将甲、乙验电器的金属球连接起来的瞬间，瞬时电流方向为 。（填“甲到乙”或“乙到甲”）
18.李梓源带了一个神奇的手电筒来学校，如图所示，此电筒不用化学电池作为电源。使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越亮。这种手电筒所产生的电能是根据 原理获得的。
19.冬天到了，人们喜欢用电热毯来取暖。已知某电热毯的电阻的阻值是605Ω，正常接在家庭电路中使用的时候，电热毯在1min内产生的热量为 J。
三、作图题（每题2分,共6分）
20.如图所示是家庭电路的一部分，电位器是调节台灯（螺口灯泡）亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。（要求顺时针旋转旋钮时灯泡的亮度变亮）
21.根据图中通电螺线管的S极，在磁感线上用箭头标出磁感线方向、标出小磁针静止时N极及电源的正、负极。
第20题图 第21题图
四、实验题（第22题7分，第23题8分，第24题10分，共25分）
22.在“观察水的沸腾”的实验中：
（1）组装如图1所示装置，用酒精灯对一定量的水进行加热。当水温升高到90℃时，每隔1min记录一次水的温度，直到水沸腾后再持续几分钟为止，记录数据，描绘如图2所示图像。实验中水的沸点是 ℃，说明了当地气压 （填“低于”“等于”或“高于”）1标准大气压。
（2）图3中图 （选填“a”或“b”）是水在沸腾时的情况。水在沸腾过程中，持续吸热，温度将 （选填“升高”、“降低”或“不变”）。
（3）生活中用水壶烧水，水沸腾后能看到壶嘴周围有“白气”产生，则“白气”是 （填水蒸气或者小水珠）。图中 处较浓（选填“a”或“b”），原因是该处温度较 （填“高”或“低”），易于发生液化。
23.小西和同学们在“探究电流与电压的关系”的实验中，实验电路如图甲所示，电源电压恒为3V，定值电阻R的阻值为5Ω。
（1）连接电路时，开关应断开，闭合开关前应将滑动变阻器滑片P调至 （选填“A”或“B”）端。
（2）连接好电路后，闭合开关，发现电压表有示数，电流表无示数，此时电路的故障可能是定值电阻 。
（3）排除故障后，第2次实验中电流表的示数如图乙所示，为 A。
（4）将多次实验测得的数据记录在表格中，分析数据可得：在电阻一定时，通过导体的电流与导体两端的电压成 。
（5）以下实验中，与此实验中进行多次测量的目的相同的是 。
A.用刻度尺测量长度
B.探究杠杆的平衡条件
（6）完成此实验后，同学们还想探究“电流与电阻的关系”，又添加了10Ω、15Ω、20Ω、25Ω的电阻，实验中保持定值电阻两端电压为1.5V不变。将5Ω电阻换成10Ω电阻后，为保持电压表的示数仍为1.5V，应将滑动变阻器滑片P向 （选填“A”或“B”）端移动。为了完成本实验，滑动变阻器的最大阻值不得小于 Ω
24.如图小明同学做“测量小灯泡的电功率”实验。实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、规格为“30Ω，0.5A”的滑动变阻器、开关。
（1）图甲是小明连接的实物图，经检查有一根导线接错，请你在图甲中连接错误的导线上打“×”，并补画出正确的连线。
（2）正确连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因可能是 。
（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 端移动（选填“A”或“B”）。通过实验绘制出小灯泡的U-I图像，如图乙所示，小灯泡的额定功率为 W，从乙图还可以看出，小灯泡灯丝的电阻随电压的增大逐渐 （选填“变大”或“变小”）；
（4）另外一个小组的同学在没有电流表的情况下，从实验室里找了一个阻值已知的定值电阻R0，设计了图丙电路来测量U丙=2.5V的小灯泡的额定功率，他进行了以下操作：
①闭合开关 ，并调节滑动变阻器使电压表示数为2.5V；
②闭合开关 ，滑动变阻器滑片P不动，读出此时电压表示数为U；
则小灯泡额定功率的表达式P额= （用U额、R0、U的关系式表示）。
五、计算题（第25题6分，第26题10分，第27题10分，共26分）
25.如图所示的电路中，电源电压保持不变，灯L标有“12V 1A”的字样，R2=12Ω，当S1、S2都闭合时，电流表示数为1.2A，这时灯L正常发光（忽略温度对灯丝电阻的影响）。求：
（1）电源电压；
（2）电阻R1的阻值；
（3）若将开关S1、S2都断开。此时灯L两端实际电压是多少？
26.厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：
（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 挡（选填“高温”、“中温”或“低温”）；
（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；
（3）该蛋糕机正常工作时R2的电阻值；
（4）该蛋糕机低温挡的额定功率。
27.如图甲为电热水器的原理图，该电热水器具有加热、保温功能，相关参数如表所示。图甲中电磁继电器（线圈电阻不计）、热敏电阻R、保护电阻R0、电压恒为6V的电源U1、导线等组成控制电路。当电磁铁线圈中的电流I＜10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，继电器下方触点和触点a、b接通；热敏电阻R中允许通过的最大电流I0=15mA，其电阻R随温度变化的规律如图乙所示，热敏电阻和加热电路中的三只电阻R1、R2、R3均置于储水箱中。已知R1=88Ω、U2=220V。
求：（1）电热水器加热状态下工作100s消耗的电能；
（2）R2阻值；
（3）为使控制电路正常工作，保护电阻R0的最小阻值为多少？若R0为该值，衔铁刚好吸下时储水箱中水温是多少？
第Ⅰ卷（选择题 共35分）
一、选择题：（1-10题每题2分，11-15题每题3分，共35分，以下每题均只有一个正确答案，多选、错选均不得分）
1．下列温度最接近23℃的是（ ）
A．让人感觉温暖而舒适的房间的温度B．洪泽冬季最冷的室外温度
C．健康成年人的体温 D．鲜鱼最佳冷藏温度
2．20世纪60年代，为控制疟疾疫情，屠呦呦尝试用加热青蒿水溶液的方法使其沸腾，从而去除水分以提取药物，但提取效果并不理想。她猜想：可能在高温的情况下药物被破坏掉了。对此，可采用的方法是（ ）
A．增加容器内的气压，使水的沸点降低 B．缩短加热沸腾的时间
C．降低容器内的气压，使水的沸点降低 D．用微火加热使其沸腾
3．许多超市出口处装有报警器（如图所示），它由防盗天线、检测门、检测器构成结帐时贴在商品上的磁性标签被消磁。若未经消磁，经过检测门时，防盗天线便检测到商品上标签的磁性，从而转化为电流，显示在仪表上，发出警报，达到防盗目的根据上述信息判断报警器的原理与下列哪个实验相同（ ）
A． B． C． D．
4．如图所示，开关闭合后，已知电流A1的示数为0.2A，电流表A2的示数为0.5A，则下列分析正确的是（ ）
A．两灯泡L1、L2是串联的，通过灯泡L1的电流为0.2A
B．两灯泡L1、L2是并联的，通过灯泡L2的电流为0.3A
C．两灯泡L1、L2是并联的，干路电流为0.7A
D．两灯泡L1、L2是并联的，通过灯泡L2的电流为0.2A
5．如图为一款新式无线插座转换器，带有USB插头、多位插座、调光台灯等多种功能，开关控制调光台灯。下列说法正确的是（ ）
A．调节台灯亮度的元件相当于滑动变阻器
B．给手机充电时，台灯与手机串联
C．给手机充电时，手机电池相当于电源
D．开关与调光台灯的连接方式一定为并联
6．如图情境中，做法符合安全用电原则的是（ ）
A．在高压线下钓鱼 B．电水壶接两脚插头
B．C．很多用电器同时使用 D．人触电时应立即切断电源
7．如图，电磁铁的左下方有条形磁铁，在弹簧测力计作用下向右沿水平方向缓慢移动。当条形磁铁从电磁铁的左下方运动到正下方过程中，下列判断正确的是（ ）
A．条形磁铁对地面的摩擦力逐渐减小
B．弹簧测力计的示数越来越小
C．条形磁铁对地面的压强逐渐增大
D．若滑动变阻器的滑片逐渐向下滑动，则电磁铁的磁性逐渐增强
8．如图，电源电压保持不变，闭合开关S后，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A的示数不变 B．电压表V的示数变大
C．灯L两端电压变小 D．电路的总电阻变大
9．在如图所示的电路中，当开关闭合时，灯L1、L2均不亮，为了查找电路的故障，某同学用一根完好的导线，一端固定在电源的正极，另一端依次接触A、B、C、D四个接线柱，发现只有与D接触时小灯泡L2才发光，若电路只有一处断路，位置可能是（ ）
A．导线①B．开关C．导线②D．灯泡L1
10．如图所示是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时，R2＝60Ω，此时电压表示数为2V．以下说法错误的是（ ）
A．酒精浓度为0时，电路消耗的总功率为0.6W
B．定值电阻R1的阻值为20Ω
C．若酒精气体浓度越大，电压表和电流表示数都越大
D．若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W
11.利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断错误的是（ ）
①实验中电压表的示数保持2.5V不变
②当R的电阻为10Ω时，通过R的电流为0.2A
③将R从5Ω换成10Ω后，应将滑片向左移
④滑动变阻器连入电路的阻值范围为1～5Ω
A. 只有①② B. 只有③④ C. 只有②③ D．只有①③
12.如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法正确的是（ ）
①用U形管中液面高度差反映电流产生热量的多少
②通电后可探究电流产生的热量与电流大小的关系
③通电后可探究电流产生的热量与电阻大小的关系
④通电一段时间后，左侧U形管中液面高度差较大
A. 只有①③ B. 只有①④ C. 只有②④ D．只有③④
13.如图所示是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（ ）
①电阻R的电阻值是20Ω
②当通过L的电流是0.2A的时候，其消耗的电功是0.2J
③仅把L、R并联在电压是2V的电路中，干路上的电流是0.4A
④仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V
A. 只有②④ B. 只有①③ C. 只有①② D．只有②③④
14.一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（ ）
①闭合开关前，电磁铁与条形磁铁间没有力的作用
②闭合开关后，条形磁铁受到桌面向右的摩擦力
③闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大
④闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变
A.只有②④正确B．只有③④正确C．只有①②正确D．只有②③正确
15.如图所示，电源电压不变，定值电阻R0=15Ω，小灯泡标有“6V 3W”字样（灯丝电阻不变），电流表量程为0～3A。当只闭合开关S，滑动变阻器的滑片P从阻值最大处移动到某一位置时，滑动变阻器连入电路中的阻值减小了12Ω，电流表示数变化了0.1A，此时小灯泡恰好正常发光。在保证电路安全的情况下，下列说法正确的是（ ）
①滑动变阻器的最大阻值为48Ω
②电源电压为12V
③所有开关闭合后，滑动变阻器的最大功率为33.6W
④电路消耗的最小功率为9.6W
A．只有①②③正确 B. 只有①②④正确
C. 只有①③④正确 D．只有②③④正确
第Ⅱ卷（非选择题 共65分）
二、填空题（每空2分,共8分）
16.如图所示的温度计的示数为 ℃．
17.已知甲验电器带负电，乙验电器不带电，当用带绝缘柄的金属杆将甲、乙验电器的金属球连接起来的瞬间，瞬时电流方向为 。（填“甲到乙”或“乙到甲”）
18.李梓源带了一个神奇的手电筒来学校，如图所示，此电筒不用化学电池作为电源。使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越亮。这种手电筒所产生的电能是根据 原理获得的。
19.冬天到了，人们喜欢用电热毯来取暖。已知某电热毯的电阻的阻值是605Ω，正常接在家庭电路中使用的时候，电热毯在1min内产生的热量为 J。
三、作图题（每题2分,共6分）
20.如图所示是家庭电路的一部分，电位器是调节台灯（螺口灯泡）亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。（要求顺时针旋转旋钮时灯泡的亮度变亮）
21.根据图中通电螺线管的S极，在磁感线上用箭头标出磁感线方向、标出小磁针静止时N极及电源的正、负极。
第20题图 第21题图
四、实验题（第22题7分，第23题8分，第24题10分，共25分）
22.在“观察水的沸腾”的实验中：
（1）组装如图1所示装置，用酒精灯对一定量的水进行加热。当水温升高到90℃时，每隔1min记录一次水的温度，直到水沸腾后再持续几分钟为止，记录数据，描绘如图2所示图像。实验中水的沸点是 ℃，说明了当地气压 （填“低于”“等于”或“高于”）1标准大气压。
（2）图3中图 （选填“a”或“b”）是水在沸腾时的情况。水在沸腾过程中，持续吸热，温度将 （选填“升高”、“降低”或“不变”）。
（3）生活中用水壶烧水，水沸腾后能看到壶嘴周围有“白气”产生，则“白气”是 （填水蒸气或者小水珠）。图中 处较浓（选填“a”或“b”），原因是该处温度较 （填“高”或“低”），易于发生液化。
23.小西和同学们在“探究电流与电压的关系”的实验中，实验电路如图甲所示，电源电压恒为3V，定值电阻R的阻值为5Ω。
（1）连接电路时，开关应断开，闭合开关前应将滑动变阻器滑片P调至 （选填“A”或“B”）端。
（2）连接好电路后，闭合开关，发现电压表有示数，电流表无示数，此时电路的故障可能是定值电阻 。
（3）排除故障后，第2次实验中电流表的示数如图乙所示，为 A。
（4）将多次实验测得的数据记录在表格中，分析数据可得：在电阻一定时，通过导体的电流与导体两端的电压成 。
（5）以下实验中，与此实验中进行多次测量的目的相同的是 。
A.用刻度尺测量长度
B.探究杠杆的平衡条件
（6）完成此实验后，同学们还想探究“电流与电阻的关系”，又添加了10Ω、15Ω、20Ω、25Ω的电阻，实验中保持定值电阻两端电压为1.5V不变。将5Ω电阻换成10Ω电阻后，为保持电压表的示数仍为1.5V，应将滑动变阻器滑片P向 （选填“A”或“B”）端移动。为了完成本实验，滑动变阻器的最大阻值不得小于 Ω
24.如图小明同学做“测量小灯泡的电功率”实验。实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、规格为“30Ω，0.5A”的滑动变阻器、开关。
（1）图甲是小明连接的实物图，经检查有一根导线接错，请你在图甲中连接错误的导线上打“×”，并补画出正确的连线。
（2）正确连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因可能是 。
（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 端移动（选填“A”或“B”）。通过实验绘制出小灯泡的U-I图像，如图乙所示，小灯泡的额定功率为 W，从乙图还可以看出，小灯泡灯丝的电阻随电压的增大逐渐 （选填“变大”或“变小”）；
（4）另外一个小组的同学在没有电流表的情况下，从实验室里找了一个阻值已知的定值电阻R0，设计了图丙电路来测量U丙=2.5V的小灯泡的额定功率，他进行了以下操作：
①闭合开关 ，并调节滑动变阻器使电压表示数为2.5V；
②闭合开关 ，滑动变阻器滑片P不动，读出此时电压表示数为U；
则小灯泡额定功率的表达式P额= （用U额、R0、U的关系式表示）。
五、计算题（第25题6分，第26题10分，第27题10分，共26分）
25.如图所示的电路中，电源电压保持不变，灯L标有“12V 1A”的字样，R2=12Ω，当S1、S2都闭合时，电流表示数为1.2A，这时灯L正常发光（忽略温度对灯丝电阻的影响）。求：
（1）电源电压；
（2）电阻R1的阻值；
（3）若将开关S1、S2都断开。此时灯L两端实际电压是多少？
26.厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：
（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 挡（选填“高温”、“中温”或“低温”）；
（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；
（3）该蛋糕机正常工作时R2的电阻值；
（4）该蛋糕机低温挡的额定功率。
27.如图甲为电热水器的原理图，该电热水器具有加热、保温功能，相关参数如表所示。图甲中电磁继电器（线圈电阻不计）、热敏电阻R、保护电阻R0、电压恒为6V的电源U1、导线等组成控制电路。当电磁铁线圈中的电流I＜10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，继电器下方触点和触点a、b接通；热敏电阻R中允许通过的最大电流I0=15mA，其电阻R随温度变化的规律如图乙所示，热敏电阻和加热电路中的三只电阻R1、R2、R3均置于储水箱中。已知R1=88Ω、U2=220V。
求：（1）电热水器加热状态下工作100s消耗的电能；
（2）R2阻值；
（3）为使控制电路正常工作，保护电阻R0的最小阻值为多少？若R0为该值，衔铁刚好吸下时储水箱中水温是多少？
