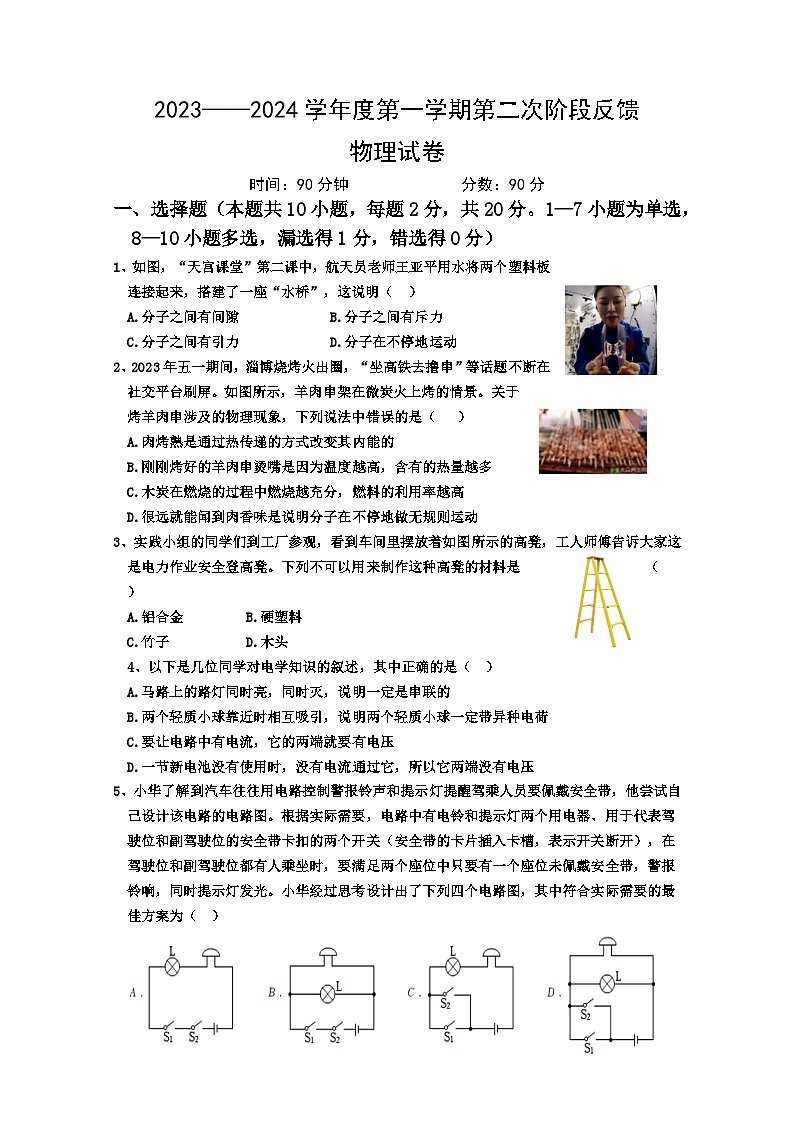

2023-2024学年辽宁省朝阳三中九年级（上）第二次月考物理试卷

这是一份2023-2024学年辽宁省朝阳三中九年级（上）第二次月考物理试卷，共8页。试卷主要包含了选择题，作图题，实验题，综合应用题等内容，欢迎下载使用。
时间：90分钟 分数：90分
一、选择题（本题共10小题，每题2分，共20分。1—7小题为单选，8—10小题多选，漏选得1分，错选得0分）
1、如图，“天宫课堂”第二课中，航天员老师王亚平用水将两个塑料板连接起来，搭建了一座“水桥”，这说明（ ）
A.分子之间有间隙 B.分子之间有斥力
C.分子之间有引力 D.分子在不停地运动
2、2023年五一期间，淄博烧烤火出圈，“坐高铁去撸串”等话题不断在社交平台刷屏。如图所示，羊肉串架在微炭火上烤的情景。关于烤羊肉串涉及的物理现象，下列说法中错误的是（ ）
A.肉烤熟是通过热传递的方式改变其内能的
B.刚刚烤好的羊肉串烫嘴是因为温度越高，含有的热量越多
C.木炭在燃烧的过程中燃烧越充分，燃料的利用率越高
D.很远就能闻到肉香味是说明分子在不停地做无规则运动
3、实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳。下列不可以用来制作这种高凳的材料是（ ）
A.铝合金 B.硬塑料
C.竹子 D.木头
4、以下是几位同学对电学知识的叙述，其中正确的是（ ）
A.马路上的路灯同时亮，同时灭，说明一定是串联的
B.两个轻质小球靠近时相互吸引，说明两个轻质小球一定带异种电荷
C.要让电路中有电流，它的两端就要有电压
D.一节新电池没有使用时，没有电流通过它，所以它两端没有电压
5、小华了解到汽车往往用电路控制警报铃声和提示灯提醒驾乘人员要佩戴安全带，他尝试自己设计该电路的电路图。根据实际需要，电路中有电铃和提示灯两个用电器、用于代表驾驶位和副驾驶位的安全带卡扣的两个开关（安全带的卡片插入卡槽，表示开关断开），在驾驶位和副驾驶位都有人乘坐时，要满足两个座位中只要有一个座位未佩戴安全带，警报铃响，同时提示灯发光。小华经过思考设计出了下列四个电路图，其中符合实际需要的最佳方案为（ ）

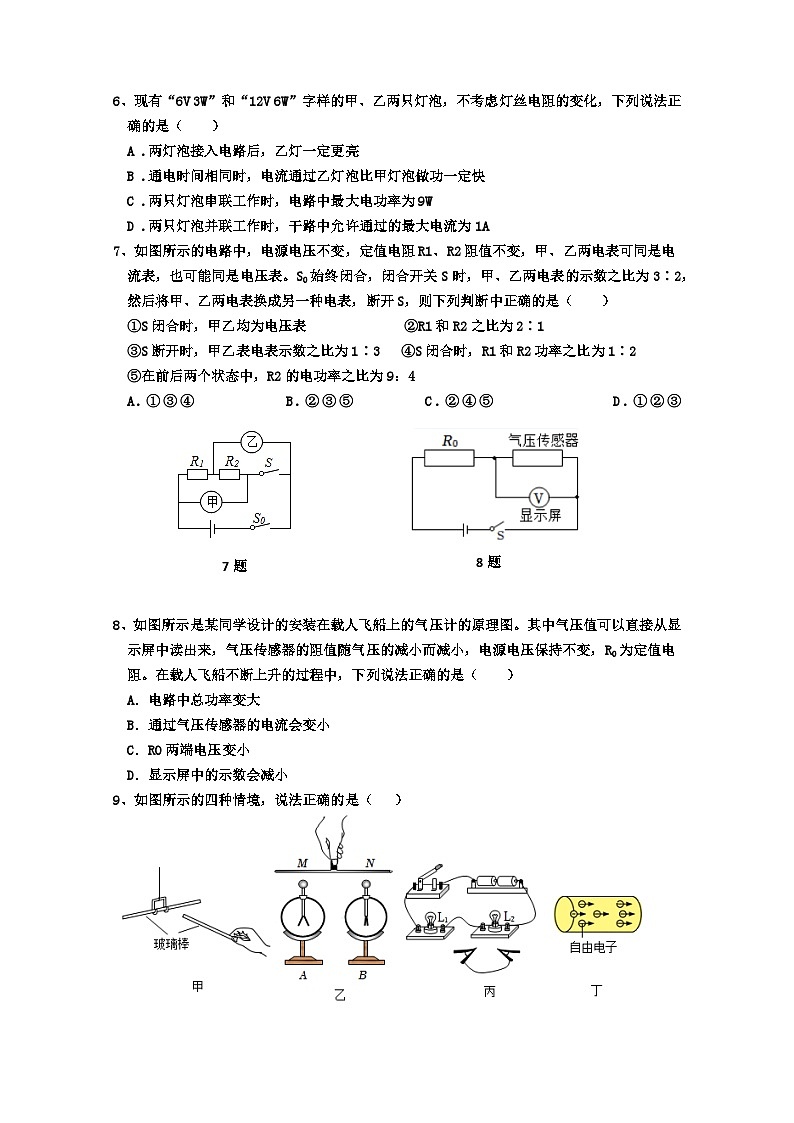

现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化，下列说法正确的是（ ）
A .两灯泡接入电路后，乙灯一定更亮
B .通电时间相同时，电流通过乙灯泡比甲灯泡做功一定快
C .两只灯泡串联工作时，电路中最大电功率为9W
D .两只灯泡并联工作时，干路中允许通过的最大电流为1A
7、如图所示的电路中，电源电压不变，定值电阻R1、R2阻值不变，甲、乙两电表可同是电流表，也可能同是电压表。S0始终闭合，闭合开关S时，甲、乙两电表的示数之比为3∶2，然后将甲、乙两电表换成另一种电表，断开S，则下列判断中正确的是（ ）
①S闭合时，甲乙均为电压表 ②R1和R2之比为2∶1
③S断开时，甲乙表电表示数之比为1∶3 ④S闭合时，R1和R2功率之比为1∶2
⑤在前后两个状态中，R2的电功率之比为9：4
A.①③④ B.②③⑤ C.②④⑤ D.①②③
8题
7题
8、如图所示是某同学设计的安装在载人飞船上的气压计的原理图。其中气压值可以直接从显示屏中读出来，气压传感器的阻值随气压的减小而减小，电源电压保持不变，R0为定值电阻。在载人飞船不断上升的过程中，下列说法正确的是（ ）
A．电路中总功率变大
B．通过气压传感器的电流会变小
C．R0两端电压变小
D．显示屏中的示数会减小
9、如图所示的四种情境，说法正确的是（ ）

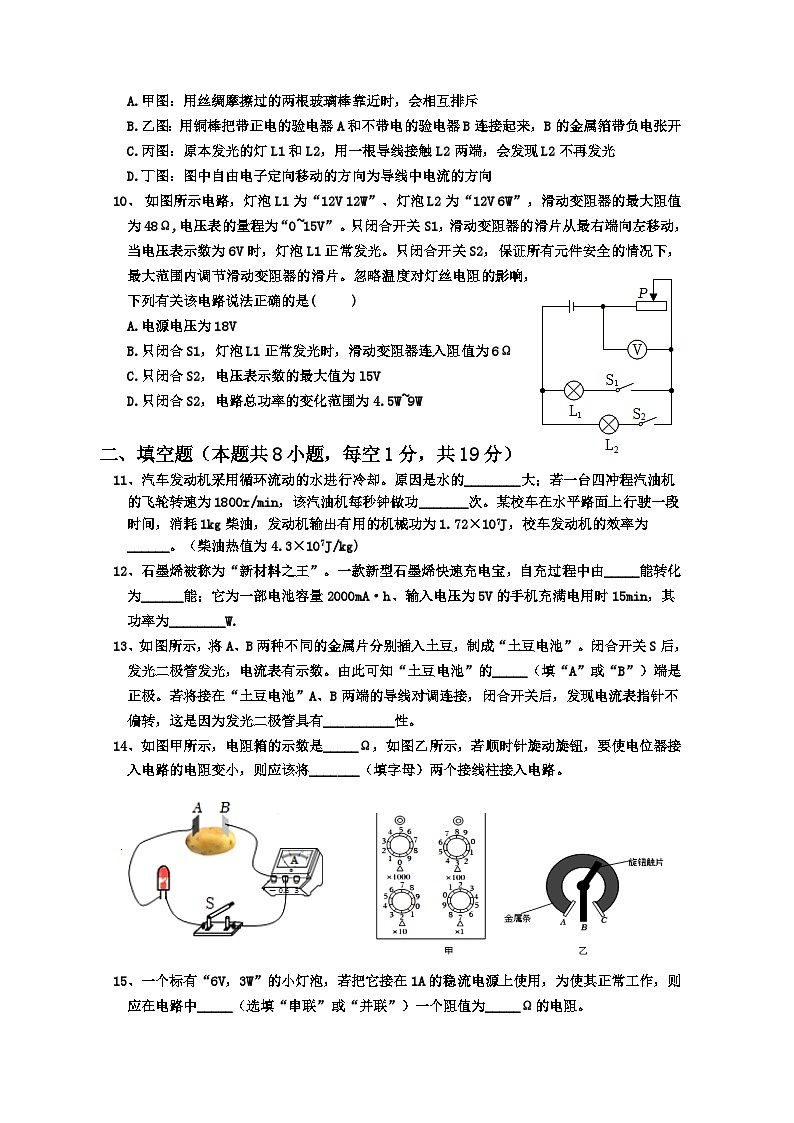

A.甲图：用丝绸摩擦过的两根玻璃棒靠近时，会相互排斥
B.乙图：用铜棒把带正电的验电器A和不带电的验电器B连接起来，B的金属箔带负电张开
C.丙图：原本发光的灯L1和L2，用一根导线接触L2两端，会发现L2不再发光
D.丁图：图中自由电子定向移动的方向为导线中电流的方向
如图所示电路，灯泡L1为“12V 12W”、灯泡L2为“12V 6W”，滑动变阻器的最大阻值为48Ω,电压表的量程为“0~15V”。只闭合开关S1，滑动变阻器的滑片从最右端向左移动，当电压表示数为6V时，灯泡L1正常发光。只闭合开关S2，保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片。忽略温度对灯丝电阻的影响，下列有关该电路说法正确的是( )
A.电源电压为18V
B.只闭合S1，灯泡L1正常发光时，滑动变阻器连入阻值为6Ω
C.只闭合S2，电压表示数的最大值为l5V
D.只闭合S2，电路总功率的变化范围为4.5W~9W
填空题（本题共8小题，每空1分，共19分）
11、汽车发动机采用循环流动的水进行冷却。原因是水的________大；若一台四冲程汽油机的飞轮转速为1800r/min，该汽油机每秒钟做功_______次。某校车在水平路面上行驶一段时间，消耗1kg柴油，发动机输出有用的机械功为1.72×107J，校车发动机的效率为______。（柴油热值为4.3×107J/kg)
12、石墨烯被称为“新材料之王”。一款新型石墨烯快速充电宝，自充过程中由_____能转化为______能；它为一部电池容量2000mA·h、输入电压为5V的手机充满电用时15min，其功率为________W.
13、如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S后，发光二极管发光，电流表有示数。由此可知“土豆电池”的_____（填“A”或“B”）端是正极。若将接在“土豆电池”A、B两端的导线对调连接，闭合开关后，发现电流表指针不偏转，这是因为发光二极管具有__________性。
14、如图甲所示，电阻箱的示数是_____Ω，如图乙所示，若顺时针旋动旋钮，要使电位器接入电路的电阻变小，则应该将_______（填字母）两个接线柱接入电路。
一个标有“6V，3W”的小灯泡，若把它接在1A的稳流电源上使用，为使其正常工作，则应在电路中_____（选填“串联”或“并联”）一个阻值为_____Ω的电阻。
16、电热水壶是利用电流_____效应工作的。将其单独接入如图电能表所在电路，正常工作6min，电能表转盘转了300r,则此过程消耗电能_____J.
17题
17、图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，只闭合S1时，小灯泡L电阻_______Ω；再闭合S2后，电路总功率的增加量为______W，在lmin内电阻R产生的热量为________J。
18、甲、乙两灯额定电压相同，把它们串联在电路中，发现甲灯比较亮，若它们的灯丝是用长度相同的钨丝制成，则灯丝较粗的是_______；两灯额定功率大小关系P甲________P乙（选填“大于”“小于”或“等于”）。
三、作图题（本题共2个小题，每小题2分，共4分）
19、根据图所示的电路实物图，在右侧方框内画出对应的电路图
20、用笔画线代替导线完成电路连接。要求：组成一个并联电路，开关S控制灯L1和L2，开关S1只控制灯L1。
四、实验题（本题共4小题，共26分）
21、（6分）探究电热与哪些因素有关的实验：
（1）图甲探究的是电热与______的关系；
（2）如图乙所示，装置密闭性良好，通电一段儿时间后，只有左侧U形管内液体有高度差， 造成这种情况的原因可能是________________。排出故障后，相同时间，电流通过R1、R2产生热量比为__________
（3）图丙通过观察_____________判断产生电热的多少
（4）小明要用图丙装置两个来探究物质的吸热能力，A、B两瓶内分别装有质量相等的水和食用油，则要求R1____R2，根据实验数据绘制的温度与时间的关系图象如图丁所示，由图可知，食用油的比热容为_______J/（kg•℃）。[水的比热容为4.2×103J/（kg•℃）]
（7分）“生活”课堂学习小组进行电学实验探究：图甲中1、2、3为镍铬电阻丝，4、5为锰铜电阻丝，各电阻丝的长度L及横截面积S如图甲所示。
（1）为了研究导体的电阻大小与导体长度的关系，应将图甲中编号为_____的电阻丝先后接入图乙电路M、N两点间进行实验；为了研究导体电阻大小与导体______的关系，应将电阻丝1和3先后接入M、N两点间进行实验。
（2）如图丙，小明把镍铬电阻丝1、2连接在电路中，探究并联电路的电流规律：
①要测量干路电流，应把电流表串联在图丙中的________点处；闭合开关S，发现电流表的指针反向偏转，原因是_____________。
②排除故障后，测出了如图丙电路中三点处的电流，将数据记录在下表中，
便得出结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流均相等。得出“各支路电流均相等”的原因是___________________________。为了得到可信的结论，小华需要对实验的设计与操作进行优化的是：___________________________________。
③小华家电路允许通过的最大总电流为30A，电路中现有以下用电器在工作：4台空调，每台空调电流为5A；一个冰箱，电流为1.5A；一个微波炉，电流为2A，则最多可接入电流为0.2A的电灯______盏。
23、（5分）小芳和小明用如图的电路，探究“电流与电压、电阻的关系”。实验器材：电源恒为4.5V、电流表、电压表各一个，一个开关，若干定值电阻（5Ω、10Ω、15Ω、25Ω）一个滑动变阻器，导线若干。
（1）如图甲，小芳在探究“电流与电压的关系”，连接电路时，滑片应置于最___端（选填“左”或“右”）；通过实验得到多组数据如表1，可得结论：当电阻一定时，______________________________________。
（2）小芳在探究“电流与电阻的关系”时，实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
①上述实验中，小芳用5Ω的电阻做完实验后，接下来的操作是________，将滑动变阻器的滑片移至阻值最大处，将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为____V时，读出电流表的示数。
②为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器。
24、（8分）小华在用“伏安法”测小灯泡的电阻及电功率的实验中，连接了如图甲所示的实物图。现有两只规格完全相同的小灯泡L1和L2，它们的额定电压都是2.5V。
（1）图甲中有一根导线连接是错误的，请在图中将这根线打上“×”，并补画出正确的连
（2）正确连接电路后，闭合开关，移动滑片，发现灯泡L1不亮，电流表有示数，电压表无示数，则故障可能是___________；排除故障后，移动滑动变阻器的滑片，记下多组I、U数据，并作出图乙所示L1的I-U图象，则小灯泡L1的额定功率为_______W；测量过程中，灯丝突然烧断，则电压表的示数_______（选填“变大”“变小”或“不变”）。
（3）保持电源电压不变，换相同规格的灯泡L2，重测的数据如表所示。依据表格中的数据，小华求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由_____________________。
（4）小明同学仅对小华原电路甲中的某一根导线进行改接，根据实验测量的数据在同一坐标系中也绘出了I-U图象，如图乙中图线L2所示。导致L1和L2两根图线不一样的原因可能是_________________________。
（5）分析（2）和（4）中的两个实验方案及获得的图像乙，可求得实验中电源的电压为________V。
五、综合应用题（本题共3小题，共21分）
25、（7分）如图所示，电源电压恒定，R1=12Ω，R2=5Ω，滑动变阻器R3的规格是“20Ω 1.5A”，电流表的量程是0～3A，电压表的量程是0～15V。
（1）只闭合开关S，移动滑片，当电流表的示数为0.8A时，电压表示数为8V，求电源电压。
（2）将滑片移到最右端，闭合所有开关，在1min内R1产生多少热量？
（3）闭合所有开关，为保证电路安全，滑动变阻器接入电路的阻值至少为多少？
26、（9分）小明家购置了一款多功能电暖器。如图甲所示，其内装有4kg导热油，转动旋钮可实现高、中、低不同挡位之间的切换。图乙是其内部电路原理图，其中四个发热电阻阻值相同。
（1）电暖器低温挡工作时，开关应处于_____位置（选填“1”“2”或“3”）。
（2）已知中温挡额定功率为1000W，求电阻R的阻值和高温挡的额定功率。
（3）使用高温挡正常工作5min,导热油温度由15℃升高到75℃。若消耗的电能有84%被导热油吸收，求导热油的比热容。
27、（5分）请阅读《测温手环》并回答题。
测温手环
某型号的蓝牙测温手环如图所示，主要由温度传感模块、蓝牙模块两个部分组成。
温度传感模块中，有一个高灵敏度的热敏电阻，热敏电阻外部与导热金属片密切接触。佩戴测温手环时，导热金属片使热敏电阻温度升高，热敏电阻阻值变化，电路中电流变大。温度传感器中的测温芯片能根据电路中电流大小算出热敏电阻的温度，并显示到液晶屏上。蓝牙模块则通过无线网络将测温芯片中的温度数据传送给数据处理中心，从而实现体温的实时监测。
测温手环一般配有智能休眠仓。有些测温手环是通过判断温度变化来实现自动开关的。测温手环放入智能休眠仓后，若环境温度低于某个设定的温度或者手环检测到的温度长时间不发生变化，则测温手环中的金属片与热敏电阻分离，从而实现自动关机。还有些测温手环是依靠内置的霍尔元件实现“休眠”的。霍尔元件是一种对磁场敏感的电子元器件，当它周围存在较强的磁场时，可以断开测温手环的电路。因此，这类测温手环的智能休眠仓下面需要预埋一个磁体。
请根据上述材料，回答下列问题：
在测温手环中，_______（选填“温度传感”或“蓝牙”）模块将温度数据传送给数据处理中心，实现对体温的实时监测；
导热金属片的内能是通过 ______（选填“做功”或“热传递”）的方法改变的；
（3）热敏电阻阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻。依题意可知，该蓝牙测温手环的热敏电阻是_______（选填“正”或“负”）温度系数热敏电阻；
（4）测温手环的电路中，霍尔元件的作用相当于______（选填“开关”或“用电器”），手环通过_________反映出人体的温度。
