湖北省武汉市洪山区2023-2024学年九年级上学期期末物理试卷

这是一份湖北省武汉市洪山区2023-2024学年九年级上学期期末物理试卷，共21页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

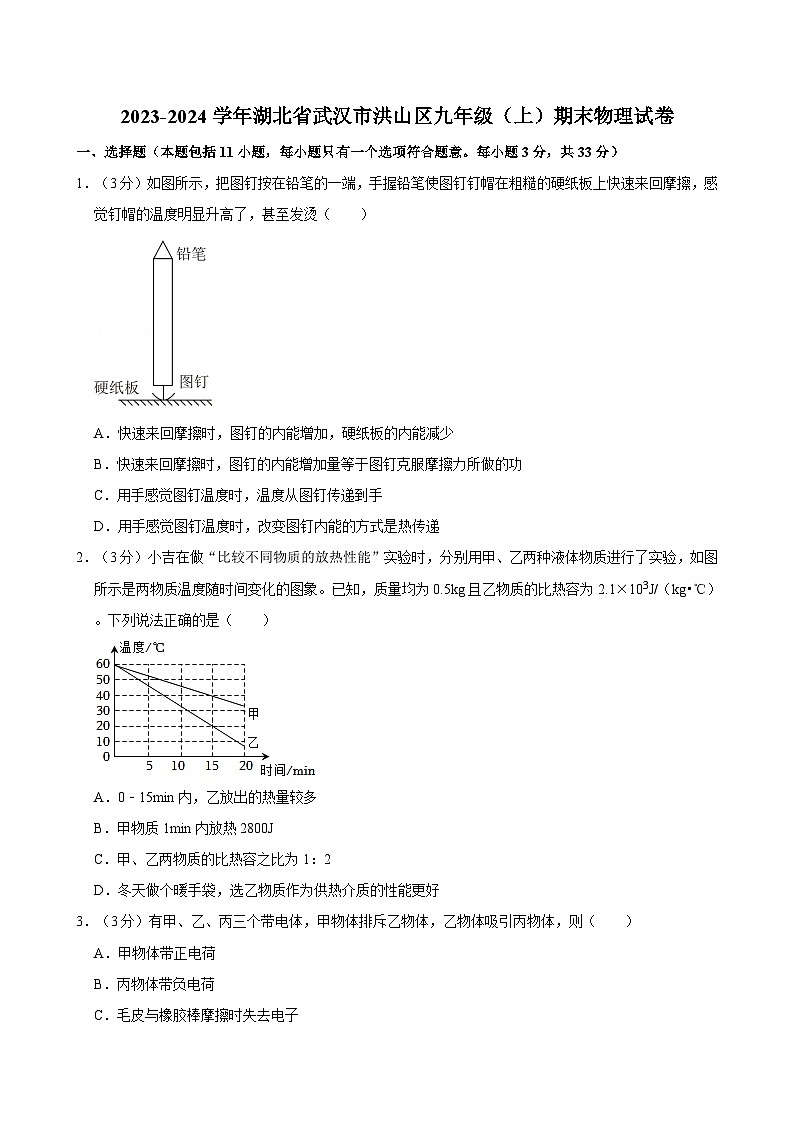

1．（3分）如图所示，把图钉按在铅笔的一端，手握铅笔使图钉钉帽在粗糙的硬纸板上快速来回摩擦，感觉钉帽的温度明显升高了，甚至发烫（ ）
A．快速来回摩擦时，图钉的内能增加，硬纸板的内能减少
B．快速来回摩擦时，图钉的内能增加量等于图钉克服摩擦力所做的功
C．用手感觉图钉温度时，温度从图钉传递到手
D．用手感觉图钉温度时，改变图钉内能的方式是热传递
2．（3分）小吉在做“比较不同物质的放热性能”实验时，分别用甲、乙两种液体物质进行了实验，如图所示是两物质温度随时间变化的图象。已知，质量均为0.5kg且乙物质的比热容为2.1×103J/（kg•℃）。下列说法正确的是（ ）
A．0﹣15min内，乙放出的热量较多
B．甲物质1min内放热2800J
C．甲、乙两物质的比热容之比为1：2
D．冬天做个暖手袋，选乙物质作为供热介质的性能更好
3．（3分）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体，则（ ）
A．甲物体带正电荷
B．丙物体带负电荷
C．毛皮与橡胶棒摩擦时失去电子
D．甲物体与丙物体互相排斥

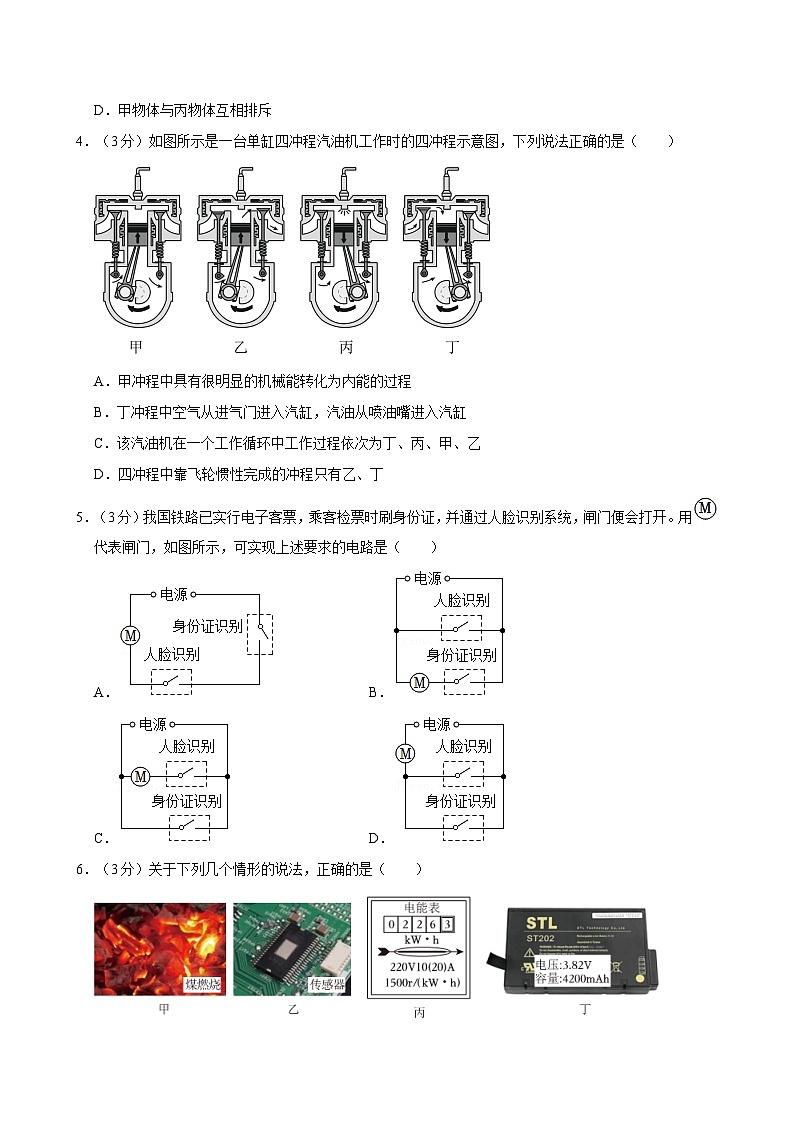

4．（3分）如图所示是一台单缸四冲程汽油机工作时的四冲程示意图，下列说法正确的是（ ）
A．甲冲程中具有很明显的机械能转化为内能的过程
B．丁冲程中空气从进气门进入汽缸，汽油从喷油嘴进入汽缸
C．该汽油机在一个工作循环中工作过程依次为丁、丙、甲、乙
D．四冲程中靠飞轮惯性完成的冲程只有乙、丁
5．（3分）我国铁路已实行电子客票，乘客检票时刷身份证，并通过人脸识别系统，闸门便会打开。用代表闸门，如图所示，可实现上述要求的电路是（ ）
A．B．
C．D．
6．（3分）关于下列几个情形的说法，正确的是（ ）
A．图甲：煤块燃烧越充分，煤的热值越大
B．图乙：该传感器是用导体材料制成的
C．图丙：该电能表正常工作时的额定电流为20A
D．图丁：容量为4200mAh的锂电池充满电后储存的电能超过了40000J

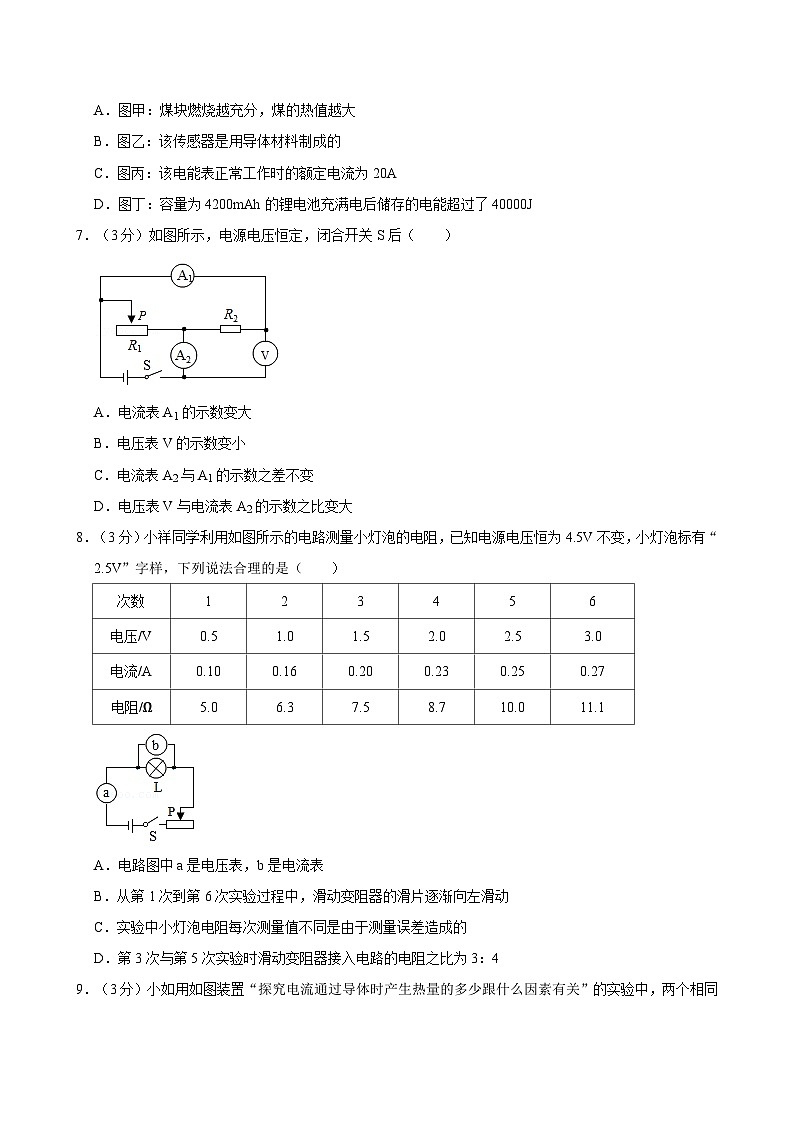

7．（3分）如图所示，电源电压恒定，闭合开关S后（ ）
A．电流表A1的示数变大
B．电压表V的示数变小
C．电流表A2与A1的示数之差不变
D．电压表V与电流表A2的示数之比变大
8．（3分）小祥同学利用如图所示的电路测量小灯泡的电阻，已知电源电压恒为4.5V不变，小灯泡标有“2.5V”字样，下列说法合理的是（ ）
A．电路图中a是电压表，b是电流表
B．从第1次到第6次实验过程中，滑动变阻器的滑片逐渐向左滑动
C．实验中小灯泡电阻每次测量值不同是由于测量误差造成的
D．第3次与第5次实验时滑动变阻器接入电路的电阻之比为3：4
9．（3分）小如用如图装置“探究电流通过导体时产生热量的多少跟什么因素有关”的实验中，两个相同透明容器中分别接入了电阻丝R1和R2且密封着等量的空气，并与装有相同液体的U形管相连通，电阻丝R3与图中电阻丝R2并联置于容器外，将导线a和b接入电路进行实验，下列说法错误的是（ ）
A．实验时U形管中液面高度没有变化，一定是电路中某处断路
B．该装置可以探究电流通过导体产生的热量与通电时间的关系
C．若R1和R2的阻值相等，则可以探究电流通过导体产生的热量与电流的关系
D．若要探究电流通过导体产生的热量与电阻的关系，则可去掉R3，使R1和R2电阻不同
10．（3分）两个电路元件A和B中的I﹣U图象如图所示，根据图象，下列说法错误的是（ ）
A．元件A的电压与通过它的电流成正比
B．元件B的电阻随温度的升高而减小
C．将它们并联后接到电压为2V的电源上时，干路中的电流为0.6A
D．将它们串联后接到电压为3V的电源上时，A、B电压之比为1：2
11．（3分）如图是小意同学设计的一个能够测定油箱内油量的装置，油箱体积为50L，油量表是由学生用电流表改装而成，滑动变阻器最大阻值为50Ω，电源电压恒定不变。当P在a端时电路中的电流为0.6A；P在b端时电路中的电流为0.1A，表示油箱内无油（ ）
A．电源电压为6V
B．保护电阻R0为10Ω
C．若变阻器阻值随浮标升降均匀变化，则油量为40L时的电流为0.12A
D．在滑动变阻器R两端并联一个电压表，则浮标向上运动时电压表的示数变小
二、非选择题（本题包括12小题）
12．（3分）2023年杭州第19届亚运会的主火炬塔首次采用了废碳再生的“绿色甲醇”作为燃料，不仅是全球首次将一种液体环保燃料应用在大型赛事中，还实现了碳的零排放。甲醇燃烧的过程是将化学能转化成 ，已知“绿色甲醇”的热值约为q＝2×107J/kg，当完全燃烧0.2kg的“绿色甲醇”时，释放的热量为 J，若这些热量的80%被水吸收，可将 kg的水温度升高50℃。
13．（4分）如图甲所示，多芯线是生产、生活中常用的导线，由多根细导线制成。多芯线的电阻远 （选填“大于”或“小于”）每根细导线的电阻，多芯线接入电路时各根导线之间的连接方式是 。家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热，加速老化，原因是通电时连接处的电阻比别处的电阻较 ，在相同时间内产生的热量较 。
14．（3分）小新利用如图所示的电路测量小灯泡的电功率，已知小灯泡的电阻随温度的升高而增大，实验中电源电压为4.5V保持不变，电压表的示数为2.5V，电流表的示数为0.2A W；继续调节滑动变阻器，让小灯泡两端的电压逐渐降低 （选填“变小”、“变大”或“不变”）。这段时间内，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1 ΔR2（选填“大于”、“等于”或“小于”）。
15．（4分）小春同学在探究“并联电路中电流的特点”实验中，连接的电路如图甲所示：
（1）请在图丙的虚线框内画出小春连接的电路所对应的电路图。
（2）根据电路可知小春利用电流表测量通过 的电流（选填“电源”、“L1”或“L2”）。闭合开关后，电流表的示数如图乙所示，则通过电流表的电流是 A。
16．（4分）小快同学在“探究串联电路中电压的特点”的实验中，所用电源为2节新干电池串联，电路图如图甲所示
（1）实验应选择规格 （选填“相同”或“不同”）的小灯泡；闭合开关，小快发现电压表有示数1和L2都不发光，则故障可能是 ；
（2）排除故障后，再闭合开关，小快发现灯L1比L2亮，则通过两灯的电流 （选填“＞”、“＝”或“＜”）；此时电压表的示数如图乙所示，则灯L2两端的电压为 V。
17．（7分）小乐同学利用下列器材：6V电压不变的蓄电池、电流表、电压表、定值电阻（5Ω、10Ω、20Ω各一个）、滑动变阻器（100Ω，0.5A）、开关和导线若干，电路图如甲所示。
（1）请根据如图甲所示的电路图用笔画线代替导线将图乙所示的实物连成完整电路；
（2）开关闭合前，滑动变阻器的滑片调到 （选填“A”或“B”）端。小乐闭合开关移动滑片，测出通过电阻R的电流和对应的电压值，如表所示，检查两电表均无故障，你认为可能的原因是 ；
（3）问题解决后，小乐接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω三个定值电阻，观察 表使其示数不变。实验过程中他绘制了“电流与定值电阻、电流与变阻器的接入电阻、电流与电路总电阻”之间的图象，如图丙所示，其中反映电流和电路总电阻关系的是 （选填“a”、“b”或“c”）。要利用给定的器材完成整个实验，小乐应控制定值电阻两端电压的范围是 V。
18．（9分）如图甲所示的新型电饭锅，其简化电路如图乙所示，该电饭锅有两个挡位分别是加热和保温，R1、R2均为电热丝，R1阻值为55Ω，R2阻值为385Ω。S1是半自动控制开关，除了由0打到1是由人工控制外，1到2可以自动切换。当将锅内食物加热到105℃时，直到温度降低到65℃时温控开关S2闭合，进入保温阶段。某次把电饭锅接入220V的电路中，在电饭锅工作的过程中，整个工作过程中电饭锅每秒向外散失的热量视为相等，求：
（1）该电饭锅加热过程中，电热丝的内能增加是通过 的方式实现的；锅内食物煮熟后，整个房间都弥漫着食物的香味 现象。
（2）电饭锅处于加热挡工作10min时所消耗的电能是多少J？
（3）该电饭锅处于加热挡时的加热效率是多少？
2023-2024学年湖北省武汉市洪山区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本题包括11小题，每小题只有一个选项符合题意。每小题3分，共33分）
1．（3分）如图所示，把图钉按在铅笔的一端，手握铅笔使图钉钉帽在粗糙的硬纸板上快速来回摩擦，感觉钉帽的温度明显升高了，甚至发烫（ ）
A．快速来回摩擦时，图钉的内能增加，硬纸板的内能减少
B．快速来回摩擦时，图钉的内能增加量等于图钉克服摩擦力所做的功
C．用手感觉图钉温度时，温度从图钉传递到手
D．用手感觉图钉温度时，改变图钉内能的方式是热传递
【答案】D
【解答】解：
A、快速来回摩擦时，使图钉和纸板的温度都升高，故A错误；
B、在摩擦过程中有能量的损失，图钉的内能增加量小于图钉克服摩擦力所做的功；
C、用手感觉图钉温度时，而不是温度；
D、用手感觉图钉温度时，故D正确。
故选：D。
2．（3分）小吉在做“比较不同物质的放热性能”实验时，分别用甲、乙两种液体物质进行了实验，如图所示是两物质温度随时间变化的图象。已知，质量均为0.5kg且乙物质的比热容为2.1×103J/（kg•℃）。下列说法正确的是（ ）
A．0﹣15min内，乙放出的热量较多
B．甲物质1min内放热2800J
C．甲、乙两物质的比热容之比为1：2
D．冬天做个暖手袋，选乙物质作为供热介质的性能更好
【答案】B
【解答】解：A、由题意可知，甲，故A错误；
BC、由图可知两种液体的初温都是60℃，乙的末温是20℃，
相同时间甲、乙放出的热量相等Q甲＝Q乙，根据热量的计算公式Q＝cm△t可得：c甲m（60℃﹣40℃）＝c乙m（60℃﹣20℃），
由此可得，C甲＝2C乙＝4.6×103J/（kg•℃），甲、乙两物质的比热容之比为2：7；甲物质15min内放热：Q甲＝c甲m（60℃﹣40℃）＝4.2×108J/（kg•℃）×0.5kg×20℃＝5.2×104J，
因为甲、乙两物质在相同时间内放出的热量相等J，故B正确。
D、根据热量的计算公式Q放＝cm△t，m与△t相同，所以，故D错误。
故选：B。
3．（3分）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体，则（ ）
A．甲物体带正电荷
B．丙物体带负电荷
C．毛皮与橡胶棒摩擦时失去电子
D．甲物体与丙物体互相排斥
【答案】C
【解答】解：毛皮摩擦橡胶棒时，毛皮失去电子会带上正电，丙物体与被毛皮摩擦过的橡胶棒互相吸引；乙物体吸引丙物体；甲物体排斥乙物体；所以甲；故C正确。
故选：C。
4．（3分）如图所示是一台单缸四冲程汽油机工作时的四冲程示意图，下列说法正确的是（ ）
A．甲冲程中具有很明显的机械能转化为内能的过程
B．丁冲程中空气从进气门进入汽缸，汽油从喷油嘴进入汽缸
C．该汽油机在一个工作循环中工作过程依次为丁、丙、甲、乙
D．四冲程中靠飞轮惯性完成的冲程只有乙、丁
【答案】A
【解答】解：AB、丙图：两气门都关闭，活塞向下运行，是做功冲程，为汽车提供动力；
丁图：进气门打开，活塞向下运行，是吸气冲程，故B错误；
乙图：排气门打开，活塞向上运动，是排气冲程；
甲图：两气门都关闭，活塞向上运行，是压缩冲程，故A正确；
CD、汽油机的四个冲程依次是吸气冲程、做功冲程，即丁、甲、丙、乙；
在汽油机的四个冲程中，只有做功冲程对外做功，即依靠飞轮惯性完成的冲程是：甲、乙，故D错误。
故选：A。
5．（3分）我国铁路已实行电子客票，乘客检票时刷身份证，并通过人脸识别系统，闸门便会打开。用代表闸门，如图所示，可实现上述要求的电路是（ ）
A．B．
C．D．
【答案】A
【解答】解：根据题意可知，只有“人”“证”一致的情况下，这说明“人脸识别”开关和“身份证识别”开关相互影响，然后与电动机串联。
故选：A。
6．（3分）关于下列几个情形的说法，正确的是（ ）
A．图甲：煤块燃烧越充分，煤的热值越大
B．图乙：该传感器是用导体材料制成的
C．图丙：该电能表正常工作时的额定电流为20A
D．图丁：容量为4200mAh的锂电池充满电后储存的电能超过了40000J
【答案】D
【解答】解：A、燃料的热值仅与燃料的种类有关，故A错误；
B、传感器是用半导体材料制成的；
C、由图知该电能表正常工作时的最大额定电流为20A，故C错误；
D、电池充满电储存的电能为：W＝UIt＝3.82V×4200×10﹣3A×5×3600s＝57758.4J＞40000J，故D正确。
故选：D。
7．（3分）如图所示，电源电压恒定，闭合开关S后（ ）
A．电流表A1的示数变大
B．电压表V的示数变小
C．电流表A2与A1的示数之差不变
D．电压表V与电流表A2的示数之比变大
【答案】D
【解答】解：由电路图可知，R1与R2并联，电压表测电源两端的电压8测R2支路的电流，电流表A2测干路电流。
A、因并联电路中各支路独立工作，所以，通过R6的电流不变，即电流表A1的示数不变，故A错误；
B、因电源电压恒定，滑片移动时，故B错误；
CD、将滑动变阻器的滑片P向左移动1接入电路中的电阻变大，由I＝，通过R5的电流变小；
因并联电路中干路电流等于各支路电流之和，所以，即电流表A2的示数变小，则电压表V与电流表A2的示数之比变大，故D正确6与A1的示数之差等于通过R1的电流可知，两电流表的示数之差变小。
故选：D。
8．（3分）小祥同学利用如图所示的电路测量小灯泡的电阻，已知电源电压恒为4.5V不变，小灯泡标有“2.5V”字样，下列说法合理的是（ ）
A．电路图中a是电压表，b是电流表
B．从第1次到第6次实验过程中，滑动变阻器的滑片逐渐向左滑动
C．实验中小灯泡电阻每次测量值不同是由于测量误差造成的
D．第3次与第5次实验时滑动变阻器接入电路的电阻之比为3：4
【答案】B
【解答】解：A、由题图可知，则a是电流表；
b与灯泡并联，则b是电压表；
B、从第1次到第6次实验过程中，电源电压一定；
从表中数据可知灯泡的电阻变大，则可肯定滑动变阻器接入电路的电阻变小，故B正确；
C、实验中小灯泡电阻每次测量值不同，故C错误；D5＝0.2A，U8＝1.5V，
则滑动变阻器两端电压Uh3＝U﹣U1＝4.5V﹣1.5V＝3V，
所以滑动变阻器连入电路的阻值为：；
第5次实验电流表与电压表示数分别为：I2＝4.25A，U2＝2.7V，
滑动变阻器两端电压Uh2＝U﹣U2＝7.5V﹣2.3V＝2V，
所以滑动变阻器连入电路的阻值为：；
所以，R1：R3＝15：8，故D错误。
故答案选：B。
9．（3分）小如用如图装置“探究电流通过导体时产生热量的多少跟什么因素有关”的实验中，两个相同透明容器中分别接入了电阻丝R1和R2且密封着等量的空气，并与装有相同液体的U形管相连通，电阻丝R3与图中电阻丝R2并联置于容器外，将导线a和b接入电路进行实验，下列说法错误的是（ ）
A．实验时U形管中液面高度没有变化，一定是电路中某处断路
B．该装置可以探究电流通过导体产生的热量与通电时间的关系
C．若R1和R2的阻值相等，则可以探究电流通过导体产生的热量与电流的关系
D．若要探究电流通过导体产生的热量与电阻的关系，则可去掉R3，使R1和R2电阻不同
【答案】A
【解答】解：A、实验时若U形管中液面的高度没有变化，也可能是U形管密封不严，故A错误。
B、该装置通电时间改变，电流和电阻不变，故可以探究电流通过导体产生的热量与通电时间的关系；
C、若R1和R2阻值相等，由于并联分流，所以能探究电流通过导体产生的热量与电流的关系；
D、若要探究电流通过导体产生的热量与电阻的关系，故二者串联7，使得电流相等，同时使R1和R2电阻不同，故D正确。
故选：A。
10．（3分）两个电路元件A和B中的I﹣U图象如图所示，根据图象，下列说法错误的是（ ）
A．元件A的电压与通过它的电流成正比
B．元件B的电阻随温度的升高而减小
C．将它们并联后接到电压为2V的电源上时，干路中的电流为0.6A
D．将它们串联后接到电压为3V的电源上时，A、B电压之比为1：2
【答案】A
【解答】解：AB．由图象可知，则通过导体A的电流与两端的电压成正比；而B的图象不是过原点的直线，且电压增大时，电压增大相同的量，说明电阻越来越小，故A错误；
C．将A，UA＝UB＝2V，由图知IA＝0.5A，IB＝0.2A，干路电流：I＝IA+IB＝3.4A+0.4A＝0.6A，故C正确；
C、将甲，因串联电路中各处的电流相等，由图象可知，UB＝2V、UA＝1.0V，满足电源电压为5V，A，故D正确。
故选：A。
11．（3分）如图是小意同学设计的一个能够测定油箱内油量的装置，油箱体积为50L，油量表是由学生用电流表改装而成，滑动变阻器最大阻值为50Ω，电源电压恒定不变。当P在a端时电路中的电流为0.6A；P在b端时电路中的电流为0.1A，表示油箱内无油（ ）
A．电源电压为6V
B．保护电阻R0为10Ω
C．若变阻器阻值随浮标升降均匀变化，则油量为40L时的电流为0.12A
D．在滑动变阻器R两端并联一个电压表，则浮标向上运动时电压表的示数变小
【答案】C
【解答】解：由图可知，保护电阻R0、滑动变阻器R串联，电流表测电路中的电流。
AB、当P在a端时，由欧姆定律可知aR＝0.5A×R0……①
在b端时，滑动变阻器接入电路中的电阻最大，电源电压：U＝Ib（R0+R大）＝5.1A×（R0+50Ω）……②
由①②解得：R2＝10Ω，U＝6V；
C、根据图结合变阻器阻值随浮标升降均匀变化可知大﹣×R大＝50Ω﹣×50Ω＝10Ω，
由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：I小＝＝＝＝2.3A；
D、在滑动变阻器R两端并联一个电压表时，由图可知，滑动变阻器接入电路的电阻减小，此时滑动变阻器两端的电压减小，故D正确。
故选：C。
二、非选择题（本题包括12小题）
12．（3分）2023年杭州第19届亚运会的主火炬塔首次采用了废碳再生的“绿色甲醇”作为燃料，不仅是全球首次将一种液体环保燃料应用在大型赛事中，还实现了碳的零排放。甲醇燃烧的过程是将化学能转化成 内能 ，已知“绿色甲醇”的热值约为q＝2×107J/kg，当完全燃烧0.2kg的“绿色甲醇”时，释放的热量为 4×106 J，若这些热量的80%被水吸收，可将 15.2 kg的水温度升高50℃。
【答案】内能；4×106；15.2。
【解答】解：（1）甲醇燃烧的过程是将化学能转化成内能；
（2）完全燃烧0.2kg的绿色甲醇放出的热量：
Q放＝mq甲＝2.2kg×2×107J/kg＝4×106J；
由题知，水吸收的热量：Q吸＝80%×Q放＝80%×7×106J＝3.5×106J，
由Q吸＝cmΔt得水的质量：
m水＝＝≈15.6kg。
故答案为：内能；4×106；15.3。
13．（4分）如图甲所示，多芯线是生产、生活中常用的导线，由多根细导线制成。多芯线的电阻远 小于 （选填“大于”或“小于”）每根细导线的电阻，多芯线接入电路时各根导线之间的连接方式是 并联 。家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热，加速老化，原因是通电时连接处的电阻比别处的电阻较 大 ，在相同时间内产生的热量较 多 。
【答案】小于；并联；大；多。
【解答】解：①多芯线是由多根细导线绕制而成，且各根细导线之间是并联的，多芯线的电阻远小于每根细导线的电阻
②在家庭电路中，导线相互连接处接触不好；
根据Q＝I2Rt，通过导体的电流相等，因为连接处的电阻较大，因此连接处往往比别处更容易发热。
故答案为：小于；并联；大；多。
14．（3分）小新利用如图所示的电路测量小灯泡的电功率，已知小灯泡的电阻随温度的升高而增大，实验中电源电压为4.5V保持不变，电压表的示数为2.5V，电流表的示数为0.2A 0.5 W；继续调节滑动变阻器，让小灯泡两端的电压逐渐降低 变小 （选填“变小”、“变大”或“不变”）。这段时间内，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1 小于 ΔR2（选填“大于”、“等于”或“小于”）。
【答案】0.5；变小；小于。
【解答】解：由题意可知，电压表的示数为2.5V，则小灯泡的额定功率为：P＝UI＝7.5V×0.6A＝0.5W；
小灯泡逐渐变暗，这说明小灯泡的实际电功率变小；
原来的电流为I6，继续调节滑动变阻器，让小灯泡两端的电压逐渐降低，此时灯的电压减小，所以I1＞I2，所以＞ （U为电源总电压），即R总2＞R总5；
滑片移动后电路的总电阻大于原来的电路总电阻，根据P＝UI灯功率减小，小灯泡阻值随温度的减小而变小1小于变阻器连入电路中增大的值ΔR2。
故答案为：8.5；变小。
15．（4分）小春同学在探究“并联电路中电流的特点”实验中，连接的电路如图甲所示：
（1）请在图丙的虚线框内画出小春连接的电路所对应的电路图。
（2）根据电路可知小春利用电流表测量通过 L2 的电流（选填“电源”、“L1”或“L2”）。闭合开关后，电流表的示数如图乙所示，则通过电流表的电流是 0.46 A。
【答案】（1）见解答图；（2）L2；0.46。
【解答】解：（1）根据实物图画出电路图，如下图所示：
；
（2）根据电路可知小春利用电流表测量通过灯泡L2的电流；
闭合开关后，由图乙知电流表选用小量程，则通过电流表的电流是0.46A。
故答案为：（1）见解答图；（2）L3；0.46。
16．（4分）小快同学在“探究串联电路中电压的特点”的实验中，所用电源为2节新干电池串联，电路图如图甲所示
（1）实验应选择规格 不同 （选填“相同”或“不同”）的小灯泡；闭合开关，小快发现电压表有示数1和L2都不发光，则故障可能是 灯泡L1断路 ；
（2）排除故障后，再闭合开关，小快发现灯L1比L2亮，则通过两灯的电流 ＝ （选填“＞”、“＝”或“＜”）；此时电压表的示数如图乙所示，则灯L2两端的电压为 1.6 V。
【答案】（1）不同；（2）灯泡L1断路；（3）＝；1.6。
【解答】解：（1）为了实验结论具有普遍性，应该选用不同规格的小灯泡进行实验；
闭合开关，L1和L2都不发光，说明电路存在断路，则是灯泡L2断路；
（2）串联电路电流处处相等，通过两灯的电流I1＝I2；
由图乙可知，电压表选用小量程，示数为5.6V1两端的电压，故此时灯L5两端的电压为1.6V；
电源为两节新干电池，电源电压为2V2两端的电压为：U2＝7V﹣1.6V＝2.4V。
故答案为：（1）不同；（2）灯泡L1断路；（3）＝。
17．（7分）小乐同学利用下列器材：6V电压不变的蓄电池、电流表、电压表、定值电阻（5Ω、10Ω、20Ω各一个）、滑动变阻器（100Ω，0.5A）、开关和导线若干，电路图如甲所示。
（1）请根据如图甲所示的电路图用笔画线代替导线将图乙所示的实物连成完整电路；
（2）开关闭合前，滑动变阻器的滑片调到 B （选填“A”或“B”）端。小乐闭合开关移动滑片，测出通过电阻R的电流和对应的电压值，如表所示，检查两电表均无故障，你认为可能的原因是 电流表使用前没有调零 ；
（3）问题解决后，小乐接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω三个定值电阻，观察 电压 表使其示数不变。实验过程中他绘制了“电流与定值电阻、电流与变阻器的接入电阻、电流与电路总电阻”之间的图象，如图丙所示，其中反映电流和电路总电阻关系的是 a （选填“a”、“b”或“c”）。要利用给定的器材完成整个实验，小乐应控制定值电阻两端电压的范围是 1V～2.5 V。
【答案】（1）见解答图；（2）B；电流表使用前没有调零；（3）电压；a；1V～2.5。
【解答】解：（1）在探究“电流与电压、电阻的关系”实验中、滑动变阻器和电流表串联；根据电路图知滑动变阻器接右下接线柱
；
（2）为了保护电路，闭合开关S前，即A端；
分析表格中数据可知：电流值都去掉0.04A时，电流值与电压值成正比；
（3）探究电流跟电阻的关系时滑动变阻器与定值电阻串联，定值电阻两端电压始终保持不变、10Ω，调节滑动变阻器的滑片；
根据欧姆定律可知，电流与电阻的乘积为电压；
电路中最大电流为0.3A，因此最小总电阻为Rmin＝＝＝12Ω，
当定值电阻最小为5Ω时，滑动变阻器阻值为12Ω﹣5Ω＝4Ω，
结合串联电路电压规律及串联电路电压比等于电阻比：＝＝，
UR+U滑＝4V，可解得UR＝2.5V，因为在实验过程中要保证定值电阻两端电压不变，
因此分压相同，当接最大电阻20Ω时，符合题意。
当接入电路电阻最大时，此时定值电阻阻值为20Ω，
则结合串联电路电压规律及串联电路电压比等于电阻比可得＝＝，
UR′+U滑'＝6V，可解得UR′＝7 V，综上所述电压表的取值范围为1V～2.7V之间。
故答案为：（1）见解答图；（2）B；（3）电压；a。
18．（9分）如图甲所示的新型电饭锅，其简化电路如图乙所示，该电饭锅有两个挡位分别是加热和保温，R1、R2均为电热丝，R1阻值为55Ω，R2阻值为385Ω。S1是半自动控制开关，除了由0打到1是由人工控制外，1到2可以自动切换。当将锅内食物加热到105℃时，直到温度降低到65℃时温控开关S2闭合，进入保温阶段。某次把电饭锅接入220V的电路中，在电饭锅工作的过程中，整个工作过程中电饭锅每秒向外散失的热量视为相等，求：
（1）该电饭锅加热过程中，电热丝的内能增加是通过 电流做功 的方式实现的；锅内食物煮熟后，整个房间都弥漫着食物的香味 扩散 现象。
（2）电饭锅处于加热挡工作10min时所消耗的电能是多少J？
（3）该电饭锅处于加热挡时的加热效率是多少？
【答案】（1）电流做功；扩散；
（2）电饭锅处于加热挡工作10min时所消耗的电能为52800J；
（3）电饭锅处于加热挡时的加热效率为87.5%。
【解答】解：（1）饭锅加热过程中，电流做功把电能转化为内能，，整个房间都弥漫着食物的香味，属于扩散现象；
（2当开关S1闭合到4的位置，电饭锅处于加热挡工作时的电路
W＝＝＝528000J；
（3）当温度下降到65℃是，处于保温状态，此时散失的热量和电阻丝产生的热量相等散失＝Q低挡＝W低挡＝，
ts加热挡电流做的功W总＝，
电饭锅处于加热挡时的加热效率η＝＝1；
故答案为：（1）电流做功；扩散；
（2）电饭锅处于加热挡工作10min时所消耗的电能为52800J；
（3）电饭锅处于加热挡时的加热效率为87.5%。次数
1
2
3
4
5
6
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
U/V
0.5
1.0
1.5
2.0
I/A
0.14
0.24
0.34
0.44
次数
1
2
3
4
5
6
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
U/V
0.5
1.0
1.5
2.0
I/A
0.14
0.24
0.34
0.44
