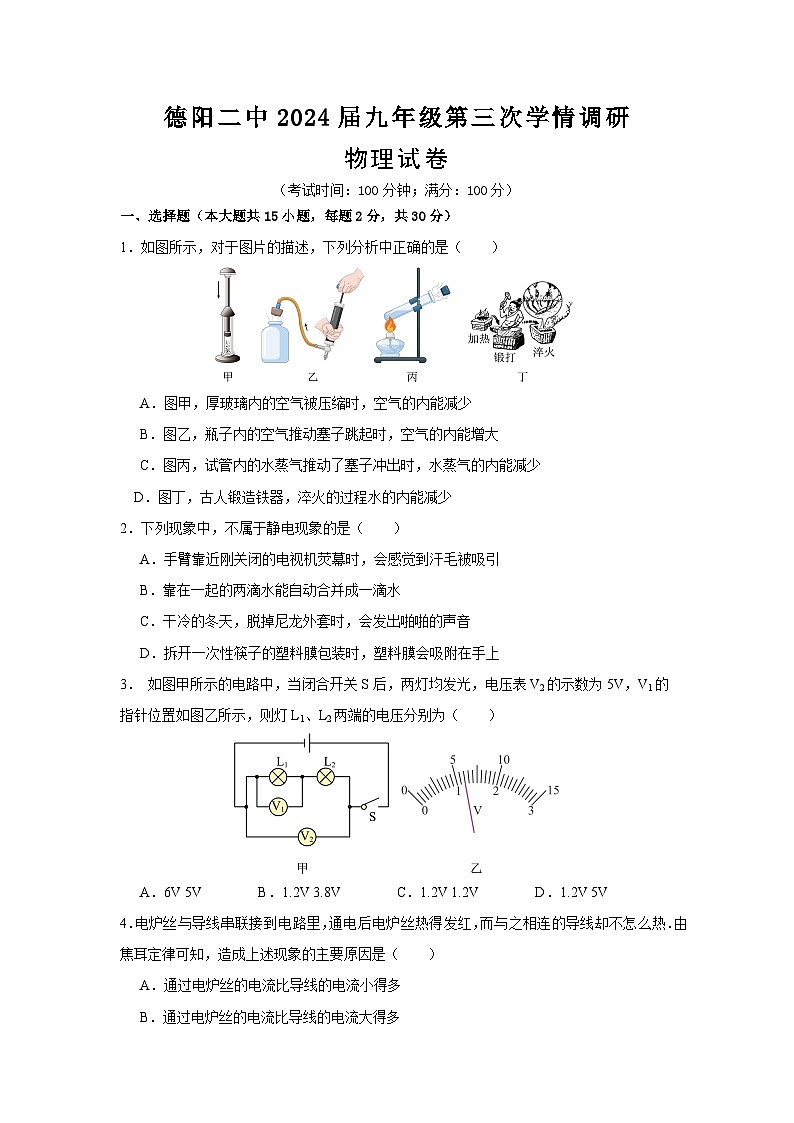

2023-2024学年四川省德阳二中九年级（上）月考物理试卷（12月份）

这是一份2023-2024学年四川省德阳二中九年级（上）月考物理试卷（12月份），共9页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
（考试时间：100分钟；满分：100分）
一、选择题（本大题共15小题，每题2分，共30分）
1．如图所示，对于图片的描述，下列分析中正确的是（ ）
A．图甲，厚玻璃内的空气被压缩时，空气的内能减少
B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大
C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D．图丁，古人锻造铁器，淬火的过程水的内能减少
2．下列现象中，不属于静电现象的是（ ）
A．手臂靠近刚关闭的电视机荧幕时，会感觉到汗毛被吸引
B．靠在一起的两滴水能自动合并成一滴水
C．干冷的冬天，脱掉尼龙外套时，会发出啪啪的声音
D．拆开一次性筷子的塑料膜包装时，塑料膜会吸附在手上
3． 如图甲所示的电路中，当闭合开关S后，两灯均发光，电压表V2的示数为5V，V1的指针位置如图乙所示，则灯L1、L2两端的电压分别为（ ）
A．6V 5VB．1.2V 3.8VC．1.2V 1.2VD．1.2V 5V

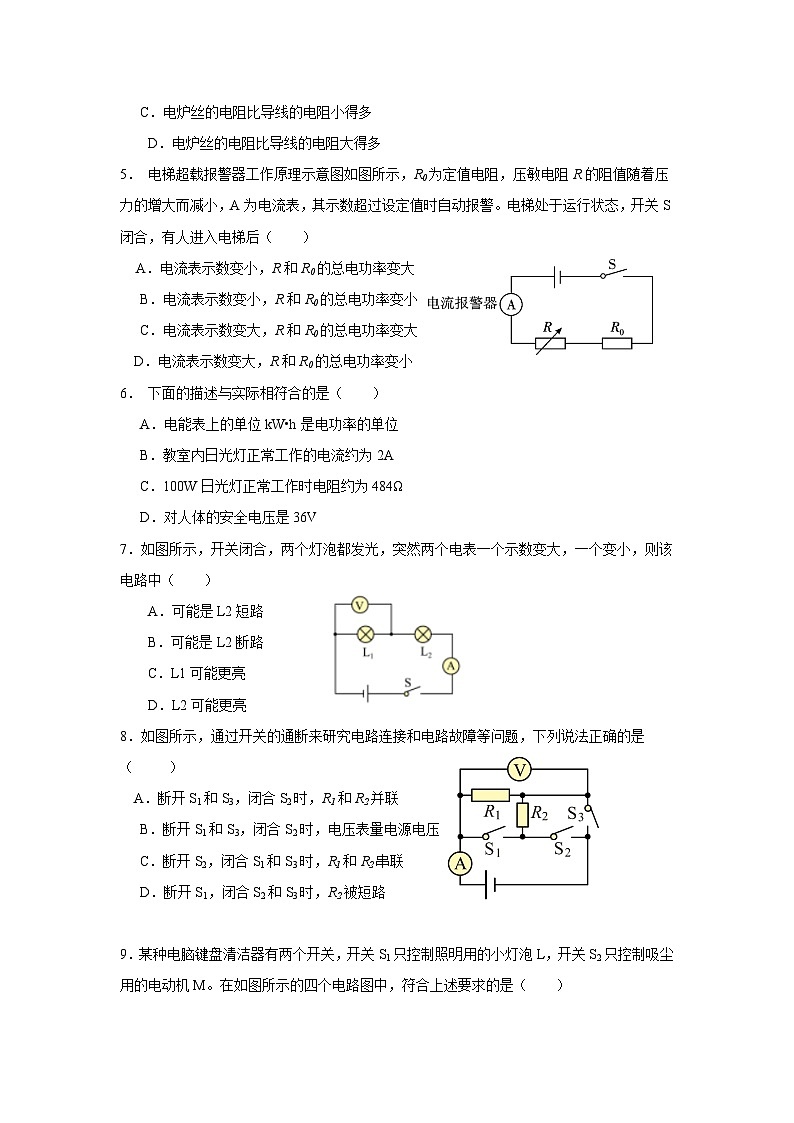

4．电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热．由焦耳定律可知，造成上述现象的主要原因是（ ）
A．通过电炉丝的电流比导线的电流小得多
B．通过电炉丝的电流比导线的电流大得多
C．电炉丝的电阻比导线的电阻小得多
D．电炉丝的电阻比导线的电阻大得多
5． 电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关S闭合，有人进入电梯后（ ）
A．电流表示数变小，R和R0的总电功率变大
B．电流表示数变小，R和R0的总电功率变小
C．电流表示数变大，R和R0的总电功率变大
D．电流表示数变大，R和R0的总电功率变小
6． 下面的描述与实际相符合的是（ ）
A．电能表上的单位kW•h是电功率的单位
B．教室内日光灯正常工作的电流约为2A
C．100W日光灯正常工作时电阻约为484Ω
D．对人体的安全电压是36V
7．如图所示，开关闭合，两个灯泡都发光，突然两个电表一个示数变大，一个变小，则该电路中（ ）
A．可能是L2短路
B．可能是L2断路
C．L1可能更亮
D．L2可能更亮
8．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是
（ ）
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表量电源电压
C．断开S2，闭合S1和S3时，R1和R2串联
D．断开S1，闭合S2和S3时，R2被短路

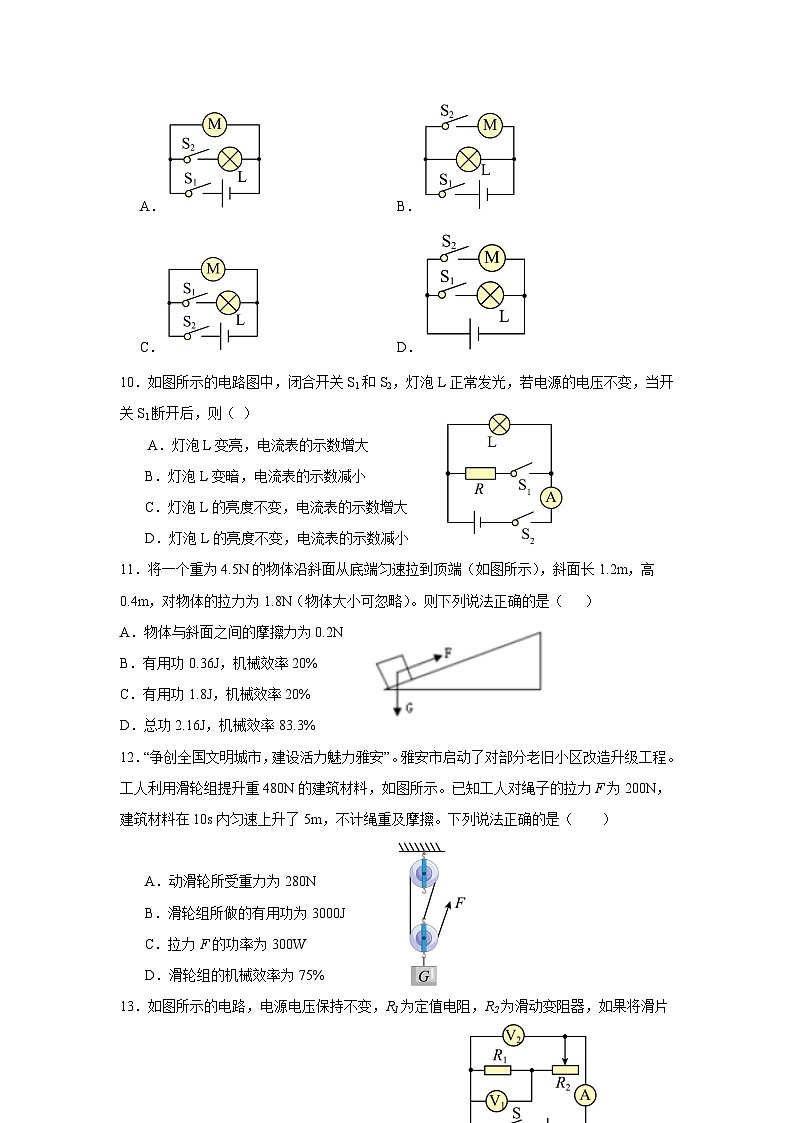

9．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是（ ）
A．B．
C．D．
10．如图所示的电路图中，闭合开关S1和S2，灯泡L正常发光，若电源的电压不变，当开关S1断开后，则（ ）
A．灯泡L变亮，电流表的示数增大
B．灯泡L变暗，电流表的示数减小
C．灯泡L的亮度不变，电流表的示数增大
D．灯泡L的亮度不变，电流表的示数减小
11．将一个重为4.5N的物体沿斜面从底端匀速拉到顶端（如图所示），斜面长1.2m，高0.4m，对物体的拉力为1.8N（物体大小可忽略）。则下列说法正确的是（ ）
A．物体与斜面之间的摩擦力为0.2N
B．有用功0.36J，机械效率20%
C．有用功1.8J，机械效率20%
D．总功2.16J，机械效率83.3%
12．“争创全国文明城市，建设活力魅力雅安”。雅安市启动了对部分老旧小区改造升级工程。工人利用滑轮组提升重480N的建筑材料，如图所示。已知工人对绳子的拉力F为200N，建筑材料在10s内匀速上升了5m，不计绳重及摩擦。下列说法正确的是（ ）

A．动滑轮所受重力为280N
B．滑轮组所做的有用功为3000J
C．拉力F的功率为300W
D．滑轮组的机械效率为75%
13．如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（ ）
A．电路消耗的总电功率变大
B．电压表V1与电流表A的示数之比保持不变
C．电流表示数不变，两电压表的示数都将变大
D．电流表示数变小，电压表V1示数不变，电压表V2示数变大
14．在如图所示的电路中，电源电压恒定，R1=20Ω，R2=30Ω，下列说法正确的是（ ）
A．R1和R2两端的电压之比为1:3
B．电流表A1和A2的示数之比为3:2
C．相同时间内，R1和R2消耗的电功率之比为3:1
D．相同时间内，R1和R2消耗的电功之比为3:1
15．如图所示，电源电压保持不变，定值电阻R0=6Ω。将滑片滑到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动变阻器的中点时，电压表的读数为4.5V。下列判断错误的是（ ）
A．电路中的最小电流是0.5A
B．电源电压是9V
C．滑动变阻器的最大阻值是9Ω
D．移动滑片，R0在通电100s内产生的热量最多1350J
二、填空题（本大题共7小题，每空2分，共30分）
16．如图，是我国古代的一种取暖用具——黑漆描金手炉。在手炉中装满热水后抱在怀中，便可取暖，这是利用了 的方式改变内能，手炉中装热水，是利用了水的 较大。
17．如图甲所示，S闭合后，电流表A1的示数如图乙所示，电流表A2的示数为1.2A，则通过L1的电流为 A，通过L2的电流为 A。
18．小明家的电能表示数如图所示，读数为 kW·h。小王为了测量卧室空调的电功率，他关掉家中其余用电器，启动空调，3分钟内数得电能表表盘转了300转，这段时间内空调消耗了 kW·h的电能。
19．如图所示，电源电压4V，两个小灯泡L1（2.5V，0.5W）和L2（3.8V，1.5W）串联接入电路。闭合开关， （选填“L1”或“L2”）较亮。
20 . 改革开放以来，我国人民的生活水平不断提高，汽车已成为多数人的代步工具。某品牌国产汽车以20m/s的速度在平直公路上匀速行驶1000m，消耗了汽油4 kg，已知：汽油的热值为q = 4.6×107 J/kg，汽车发动机功率为12kW，则该汽车匀速行驶100km过程中，发动机所做的功为_______J，发动机的效率为________（百分号保留一位小数）。
21．如图所示，某家用电热水壶有“高温”、“低温”两挡，已知定值电阻R1与R2阻值相等，“低温挡”正常工作时的功率为484W，则R2的阻值为 Ω。在标准大气压下，用“高温挡”加热初温为15℃、质量为1kg的水7min，该过程消耗的电能为 J，若产生的热量全部被水吸收，则水的温度升高了 ℃。c水=4.2×103J/kg⋅℃
22．如图所示，图甲是小东用弹簧测力计挂着一块不吸水的实心圆柱形合金体，从空中逐渐浸入水中的情景图乙是弹簧测力计示数F随该合金体逐渐浸入水中深度h的变化图象。当合金体浸没后，所受浮力大小为________N，物体的体积为______m3，合金体的密度是 kg/m3。（g=10N/kg，ρ水=1.0×103kg/m3）
三、作图题（本大题共2小题，每图2分，共4分）
23．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
24．根据左侧电路实物图，在右侧画出对应的电路图．
四、实验题（本大题共3小题，每空1分，共16分）
25．如图是探究电流通过导体时产生热量的实验，甲、乙两套装置中各有两个相同的透明容器．其中密封着等量的空气和一段电阻丝（阻值在图中已标出），U形管中装有等量的液体，接通电源，观察现象．
（1）实验中通过观察 的变化来比较导体所产生热量的多少；这运用了 （填“转换法”或“等效替代法”）的物理思想；
（2）用甲装置进行实验时，通过控制通电时间和电路中的 不变，来研究导体产生热量与电阻的关系；
（3）在乙装置中，C、D透明容器中产生热量较多的是 容器．
26．小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8V。
（1）请用笔画线代替导线，帮他连接好实物图。要求闭合开关后，滑片向右移，灯泡变亮 ；
（2）小明在实际操作中发现灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是 （选填字母）；
A．滑动变阻器同时接入了下方的两个接线柱
B．灯泡的电阻太小
C．滑动变阻器的最大阻值太小
（3）排除故障后，闭合开关，发现电压表的示数如图乙所示，接下来他应该将滑动变阻器的滑片向 移动，同时眼睛注意观察 （选填“电流表”“电压表”或“灯泡”），直到灯泡正常发光；
（4）经过多次测量，小明绘制了小灯泡的I-U图像，如图丙所示，则该小灯泡的额定功率为 W；
（5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该灯泡的额定功率，你认为老师的方案可能是 （选填字母）；
A．只将电源电压减小
B．只更换一个其他规格的滑动变阻器
C．将该电压表并联到滑动变阻器的两端
27．在“探究通过导体的电流与电压、电阻的关系”实验中，小明利用稳压电源（恒为4.8V）、电阻箱（阻值可调节）、滑动变阻器（“60Ω 0.6A”）、电压表、电流表、导线若干做了如下实验：
（1）请你用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器的滑片P向右滑动时，接入电路的电阻变大 ；
（2）按照（1）问中你的连接方式，闭合开关前，滑动变阻器的滑片应置于 端；（选填“左”或“右”）
（3）小明控制电阻箱接入电路的阻值R=5Ω一定，调节滑动变阻器的阻值，进行了5次实验，测得了下表中的数据，其中第4次实验时，电压表指针如图乙所示，其示数为 V，通过实验数据的分析可得出：通过导体的电流与 的关系；
（4）小明实验时控制电压表的示数U=3V一定，通过移动变阻器滑片P和改变电阻箱R接入电路的阻值，进行了5次实验，测得了下表中的数据，通过实验数据的分析可得出：通过导体的电流与 的关系。小明按照本次实验操作进行更多的数据探究，电阻箱接入电路的阻值不能超过 Ω。
五、计算题（本大题共2小题，每题10分，共20分）
28．如图所示，电源电压保持不变，滑动变阻器R的最大阻值为40Ω，小灯泡L标有“5V 2.5W”的字样，将滑片移到最右端，闭合开关S，电流表示数为0.3A，忽略温度对灯丝电阻的影响。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量。
29．如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从右端移动到左端的过程，电压表示数U与电流表示数I的关系图像如图乙所示。求：
（1）滑动变阻器R的最大阻值；
（2）R0的阻值与电源电压；
（3）滑动变阻器的最大功率
实验次数
1
2
3
4
5
U/V
0.5
1
1.5
3
I/A
0.1
0.2
0.3
0.5
0.6
实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A
0.6
0.3
0.2
0.15
0.1
