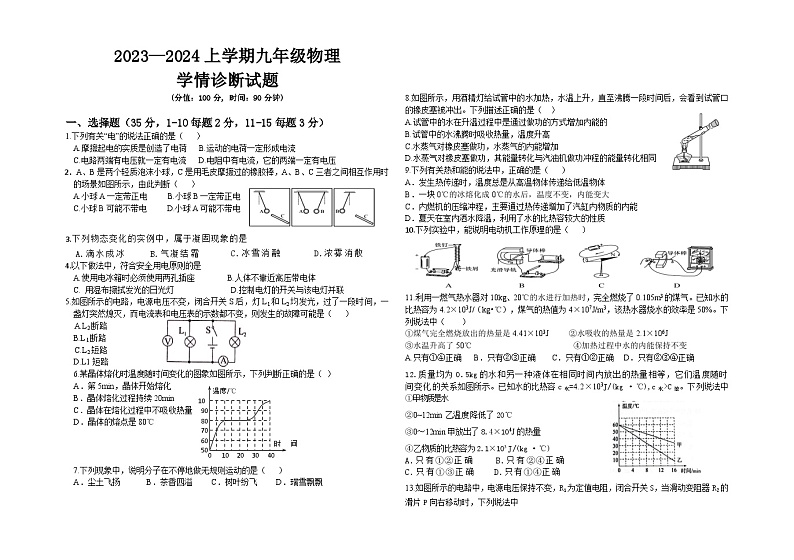

2023-2024学年山东省泰安市东平县九年级（上）月考物理试卷（12月份）（五四学制）
展开
这是一份2023-2024学年山东省泰安市东平县九年级（上）月考物理试卷（12月份）（五四学制），共4页。试卷主要包含了选择题，填空题，实验探究题等内容，欢迎下载使用。
(分值：100分, 时间：90分钟)
一、选择题（35分，1-10每题2分，11-15每题3分）
1.下列有关“电”的说法正确的是（ ）
A.摩擦起电的实质是创造了电荷 B.运动的电荷一定形成电流
C.电路两端有电压就一定有电流 D.电阻中有电流，它的两端一定有电压
2．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（ ）
A.小球A一定带正电 B.小球B一定带正电
C.小球B可能不带电 D.小球A可能不带电
3.下列物态变化的实例中，属于凝固现象的是
A.滴水成冰 B.气凝结霜 C. 冰雪消融 D.浓雾消散
4.以下做法中，符合安全用电原则的是
A.使用电冰箱时必须使用两孔插座 B.人体不靠近高压带电体
C. 用湿布擦拭发光的日光灯 D.控制电灯的开关与该电灯并联
5.如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（ ）
A.L2断路
B.L1断路
C.L2短路
D.L1短路
10
20
30
50
60
70
80
90
100
时间/min
温度/℃
40
0
6.某晶体熔化时温度随时间变化的图象如图所示，下列判断正确的是（ ）
A．第5min，晶体开始熔化
B．晶体熔化过程持续20min
C．晶体在熔化过程中不吸收热量
D．晶体的熔点是80℃
7.下列现象中，说明分子在不停地做无规则运动的是（ ）
A．尘土飞扬B．茶香四溢C．树叶纷飞 D．瑞雪飘飘
8.如图所示，用酒精灯给试管中的水加热，水温上升，直至沸腾一段时间后，会看到试管口的橡皮塞被冲出。下列描述正确的是（ ）
A.试管中的水在升温过程中是通过做功的方式增加内能的
B.试管中的水沸腾时吸收热量，温度升高
C.水蒸气对橡皮塞做功，水蒸气的内能增加
D.水蒸气对橡皮塞做功，其能量转化与汽油机做功冲程的能量转化相同
9.下列有关热和能的说法中，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D．夏天在室内洒水降温，利用了水的比热容较大的性质
10.下列实验中，能说明电动机工作原理的是（ ）
11.利用一燃气热水器对10kg、20℃的水进行加热时，完全燃烧了0.105m3的煤气。已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4×107J/m3，该热水器烧水的效率是50%。下列说法中（ ）
①煤气完全燃烧放出的热量是4.41×103J ②水吸收的热量是2.1×106J
③水温升高了50℃ ④加热过程中水的内能保持不变
A.只有①④正确 B．只有②③正确 C．只有①②正确 D．只有②③④正确
12.质量均为0.5kg的水和另一种液体在相同时间内放出的热量相等，它们温度随时间变化的关系如图所示。已知水的比热容c水=4.2×103J/(kg · ℃),c水>C液。下列说法中 ①甲物质是水
②0~12min乙温度降低了20℃
③0～12min甲放出了8.4×104J的热量
④ 乙物质的比热容为2.1×10³J/(kg · ℃)
A.只有①②正确 B.只有②④正确
C.只有①③正确D. 只有①④正确

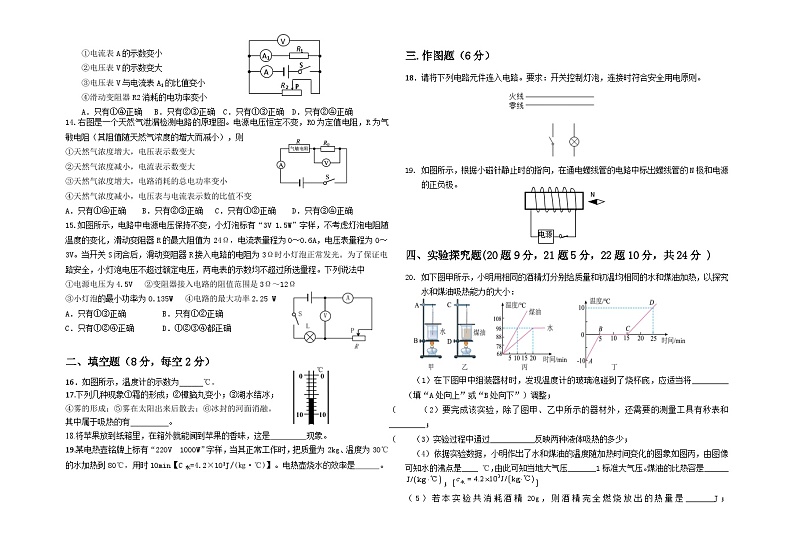

13.如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中
R1
S
A
V
A1
P
R2
①电流表A的示数变小
②电压表V的示数变大
③电压表V与电流表A1的比值变小
④滑动变阻器R2消耗的电功率变小
只有①④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确
14.右图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则
①天然气浓度增大，电压表示数变大
②天然气浓度减小，电流表示数变大
③天然气浓度增大，电路消耗的总电功率变小
④天然气浓度减小，电压表与电流表示数的比值不变
A．只有①④正确 B．只有②③正确 C．只有①②正确 D．只有③④正确
15.如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。下列说法中
①电源电压为4.5V ②变阻器接入电路的阻值范围是3Ω～12Ω
③小灯泡的最小功率为0.135W ④电路的最大功率2.25 W
A．只有①③正确B．只有①②正确
C．只有①②④正确D．①②③④都正确
二、填空题（8分，每空2分）
16．如图所示，温度计的示数为______℃。
17.下列几种现象①霜的形成；②樟脑丸变小；③湖水结冰；
④雾的形成；⑤雾在太阳出来后散去；⑥冰封的河面消融。
其中属于吸热的有 。
18.将苹果放到纸箱里，在箱外就能闻到苹果的香味，这是 现象。
19.某电热壶铭牌上标有“220V 1000W”字样，当其正常工作时，把质量为2kg、温度为30℃的水加热到80℃，用时10min【C水=4.2×103J/(㎏·℃)】。电热壶烧水的效率是 。
三.作图题（6分）
18．请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。
N
电源
如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正负极。
四、实验探究题(20题9分，21题5分，22题10分，共24分 )
如下图甲所示，小明用相同的酒精灯分别给质量和初温均相同的水和煤油加热，以探究水和煤油吸热能力的大小：
（1）在下图甲中组装器材时，发现温度计的玻璃泡碰到了烧杯底，应适当将_________ （填“A处向上”或“B处向下”）调整；
（ （2）要完成该实验，除了图甲、乙中所示的器材外，还需要的测量工具有秒表和_________；
（ （3）实验过程中通过___________反映两种液体吸热的多少；
（4）依据实验数据，小明作出了水和煤油的温度随加热时间变化的图象如图丙，由图像可知水的沸点是____ ℃，由此可知当地大气压_______1标准大气压。煤油的比热容是______；[]
（5）若本实验共消耗酒精20g，则酒精完全燃烧放出的热量是_______J；（）
（6）实验结束后，小明又找来了一些冰块，探究了冰熔化过程中温度随时间的变化规律，发现AB段与CD段倾斜程度不同，原因是___________________。（2分）
21.在“伏安法”测量定值电阻Rx（阻值约10Ω左右）阻值的实验中：
甲 乙
（1）根据图甲连接图乙所示的实物图，要求：滑片P向右滑动时电流表示数变大，连线不能交叉。
（2）连接电路时，开关S应 （选填“闭合”或“断开”），滑动变阻器的滑片P应置于最 端（选填“左”或“右”）。
（3）闭合开关S，发现电流表指针不动，电压表示数几乎等于电源电压，故障可能是___________。
（4）排除故障后，当电流表的示数为0.2A时，电压表的示数如图丙所示，待测电阻Rx= Ω。
22.在测定小灯泡的电功率实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻约为10Ω，电压表、电流表均符合实验要求。可供选择的滑动变阻器R1和R2的最大阻值分别为5Ω、50Ω。
（1）为完成实验，应该选用的滑动变阻器是 （选填R1或R2）。
（2）图甲是某同学所连接的实验电路，存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打错，并用笔画线代替导线画出正确的接法。（2分）
（3）某同学记录了小灯泡的电压、电流数据，并绘制了如图乙所示图线，图中矩形部分面积表示的物理量是 。
（4）若小灯泡的实际电流为I1，且与小灯泡额定电流的关系为I额＝2I1，以下关于灯泡额定功率P额与实际功率P1的数值关系，你认为最有可能的是 。
A．P额＝2P1 B．P额＝3P1 C．P额＝4P1 D．P额＝5P1
（5）另一小组的王瑞同学，在没有电流表的情况下，设计了如图丙所示的电路也完成了该实验。电源电压未知但恒定不变，R1和R2为滑动变阻器，R2的最大电阻为R0 请你帮他完成实验步骤：
①只闭合开关 ，调节R2，使电压表的示数为U额。
②只闭合开关 ，调节 使电压表的示数仍为U额。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1，再将R2的滑片P调至最右端，记下电压表的示数为U2．则小灯泡额定功率的表达式P额＝____________ （用U额、R0、U1、U2表示）。（2分）
四．计算题（23题6分，24题9分，25题12分，共27分）
23.太阳能汽车利用太阳能板将太阳能转化为电能驱动汽车前进。某品牌太阳能汽车在试验场地内进行测试，30min 行驶了27km的路程，消耗的电能为1.84×107J。 已知汽油的热值 q=4.6×10⁷J/kg, 在该测试过程中，求：
(1)太阳能汽车行驶的平均速度；
(2)消耗的电能相当于完全燃烧多少千克的汽油释放的能量。
24.如图所示的电路中，电源电压恒为9 V，定值电阻R0为50 Ω，滑动变阻器的最大阻值为100 Ω。(1)当开关S、S1、S2都闭合，滑片P在中点时，电流表示数为多少？1 min内电路消耗的总电能为多少？(2)当开关S闭合，S1、S2都断开，滑动变阻器接入电路的阻值为20 Ω时，电流表的示数为0.3 A，则小灯泡消耗的功率为多少？
25. 25. 如图甲是某电热水器的温控电路图，它由工作电路和控制电路组成，其中控制电路电压保持30V不变，R1为热敏电阻，其阻值随温度变化的关系如图乙所示，滑动变阻器R2标有“300Ω1A”字样，移动滑片可以设定电热水器的水温；R3、R4为电热丝，均置于水箱中，已知R4=85.8Ω，电热水器正常工作时的保温功率为440W；电磁铁线圈电阻忽略不计，R1、R2产生的热量忽略不计，当电磁铁电流达到0.1A时，继电器衔铁被吸下来。求：
(1)电热水器正常工作时的加热功率是多少？
(2)该电热水器的加热效率为80%，正常加热7min水温升高了16℃，水箱内水的质量是多少？[c水=4.2×103J/(kg·℃)]
(3)如果将电热水器水温设为40℃，R2连入电路的阻值是多少？
