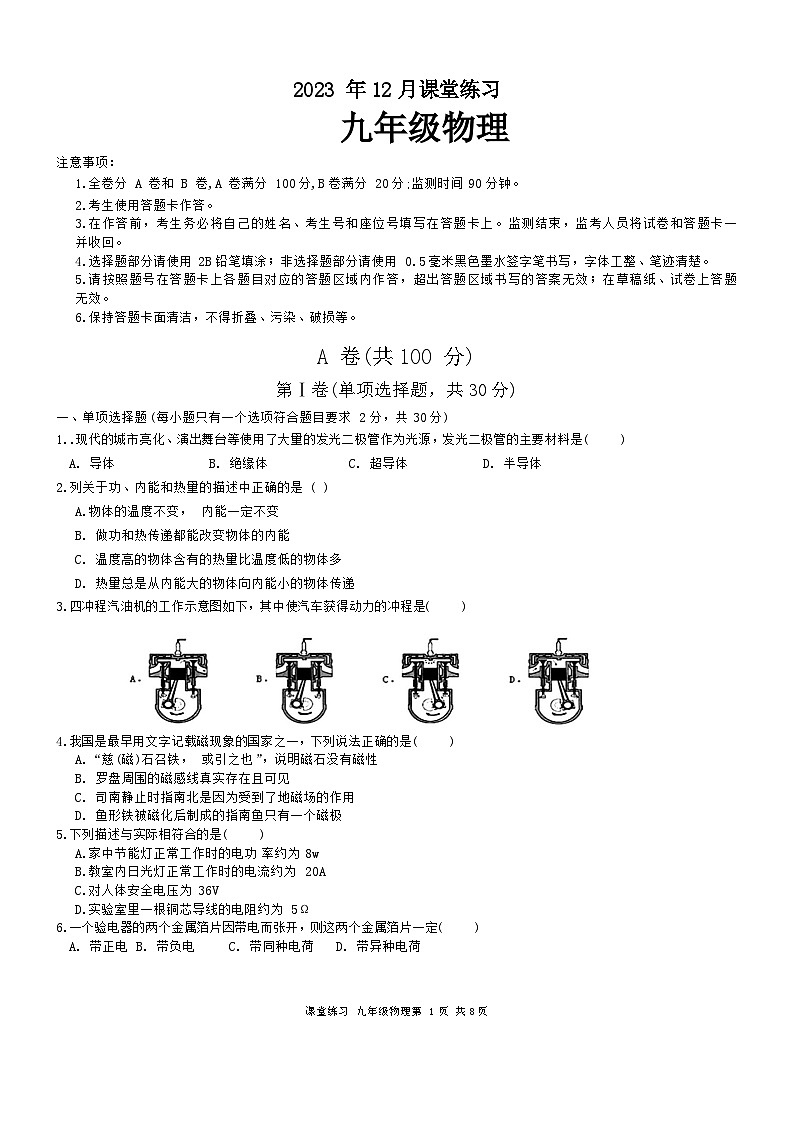

2023-2024学年四川省成都市高新区九年级（上）月考物理试卷（12月份）

这是一份2023-2024学年四川省成都市高新区九年级（上）月考物理试卷（12月份），共8页。试卷主要包含了考生使用答题卡作答等内容，欢迎下载使用。
注意事项：
1.全卷分 A 卷和 B 卷,A 卷满分 100分,B卷满分 20分;监测时间90分钟。
2.考生使用答题卡作答。
3.在作答前，考生务必将自己的姓名、考生号和座位号填写在答题卡上。监测结束，监考人员将试卷和答题卡一并收回。
4.选择题部分请使用2B铅笔填涂；非选择题部分请使用0.5毫米黑色墨水签字笔书写，字体工整、笔迹清楚。
5.请按照题号在答题卡上各题目对应的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
6.保持答题卡面清洁，不得折叠、污染、破损等。
A 卷(共100 分)
第Ⅰ卷(单项选择题，共30分)
一、单项选择题(每小题只有一个选项符合题目要求2分，共30分)
1..现代的城市亮化、演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是( )
A. 导体 B. 绝缘体 C. 超导体 D. 半导体
2.列关于功、内能和热量的描述中正确的是( )
A.物体的温度不变， 内能一定不变
B. 做功和热传递都能改变物体的内能
C. 温度高的物体含有的热量比温度低的物体多
D. 热量总是从内能大的物体向内能小的物体传递
3.四冲程汽油机的工作示意图如下，其中使汽车获得动力的冲程是( )
4.我国是最早用文字记载磁现象的国家之一，下列说法正确的是( )
A.“慈(磁)石召铁， 或引之也”，说明磁石没有磁性
B. 罗盘周围的磁感线真实存在且可见
C. 司南静止时指南北是因为受到了地磁场的作用
D. 鱼形铁被磁化后制成的指南鱼只有一个磁极
5.下列描述与实际相符合的是( )
A.家中节能灯正常工作时的电功率约为8w
B.教室内日光灯正常工作时的电流约为20A
C.对人体安全电压为36V
D.实验室里一根铜芯导线的电阻约为5Ω
6.一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定( )
A. 带正电 B. 带负电 C. 带同种电荷 D. 带异种电荷

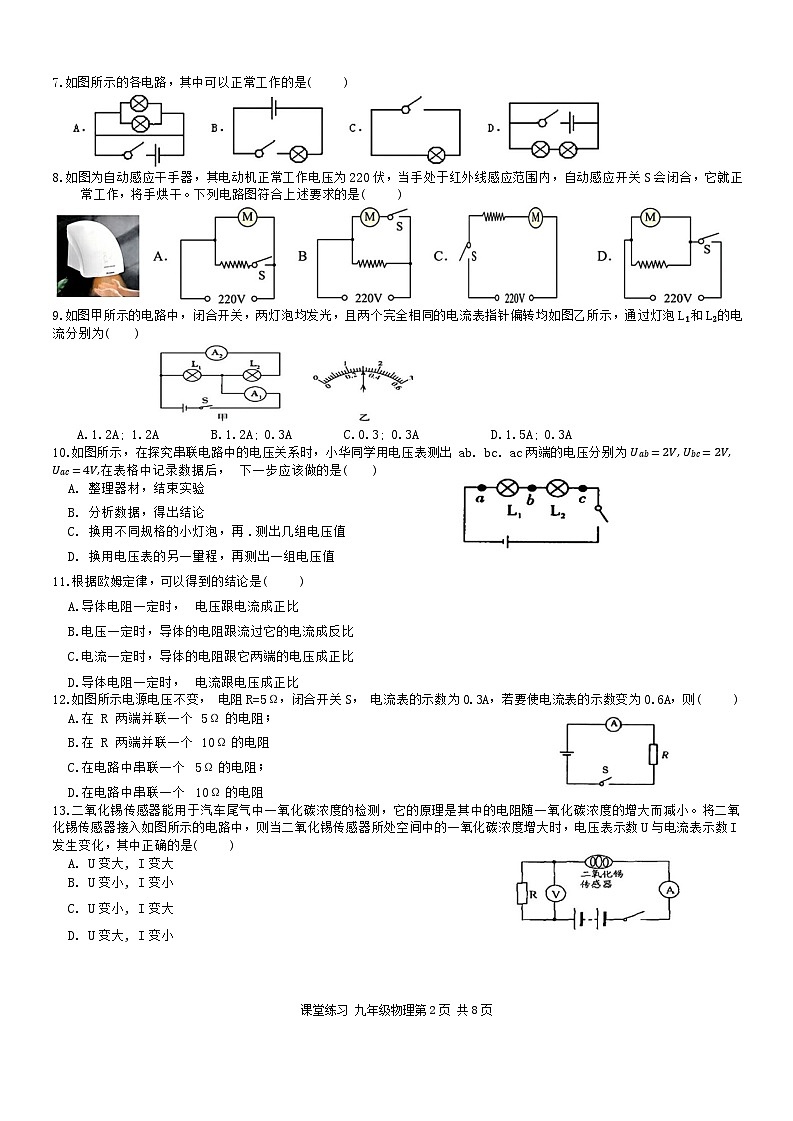

课堂练习 九年级物理第 1页 共8页7.如图所示的各电路，其中可以正常工作的是( )
8.如图为自动感应干手器，其电动机正常工作电压为220伏，当手处于红外线感应范围内，自动感应开关S会闭合，它就正常工作，将手烘干。下列电路图符合上述要求的是( )
9.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L₁和L₂的电流分别为( )
; 1.2A ; 0.3A C.0.3; 0.3A ; 0.3A
10.如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出 ab. bc. ac两端的电压分别为 Uab=2V, Ubc=2V,Uac=4V,在表格中记录数据后， 下一步应该做的是( )
A. 整理器材，结束实验
B. 分析数据，得出结论
C. 换用不同规格的小灯泡，再.测出几组电压值
D. 换用电压表的另一量程，再测出一组电压值
11.根据欧姆定律，可以得到的结论是( )
A.导体电阻一定时， 电压跟电流成正比
B.电压一定时，导体的电阻跟流过它的电流成反比
C.电流一定时，导体的电阻跟它两端的电压成正比
D.导体电阻一定时， 电流跟电压成正比
12.如图所示电源电压不变， 电阻R=5Ω，闭合开关S， 电流表的示数为0.3A，若要使电流表的示数变为0.6A，则( )
A.在 R 两端并联一个 5Ω的电阻；
B.在 R 两端并联一个 10Ω的电阻
C.在电路中串联一个 5Ω的电阻；
D.在电路中串联一个 10Ω的电阻
13.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是( )
A. U变大, I变大
B. U变小, I变小
C. U变小, I变大
D. U变大, I变小

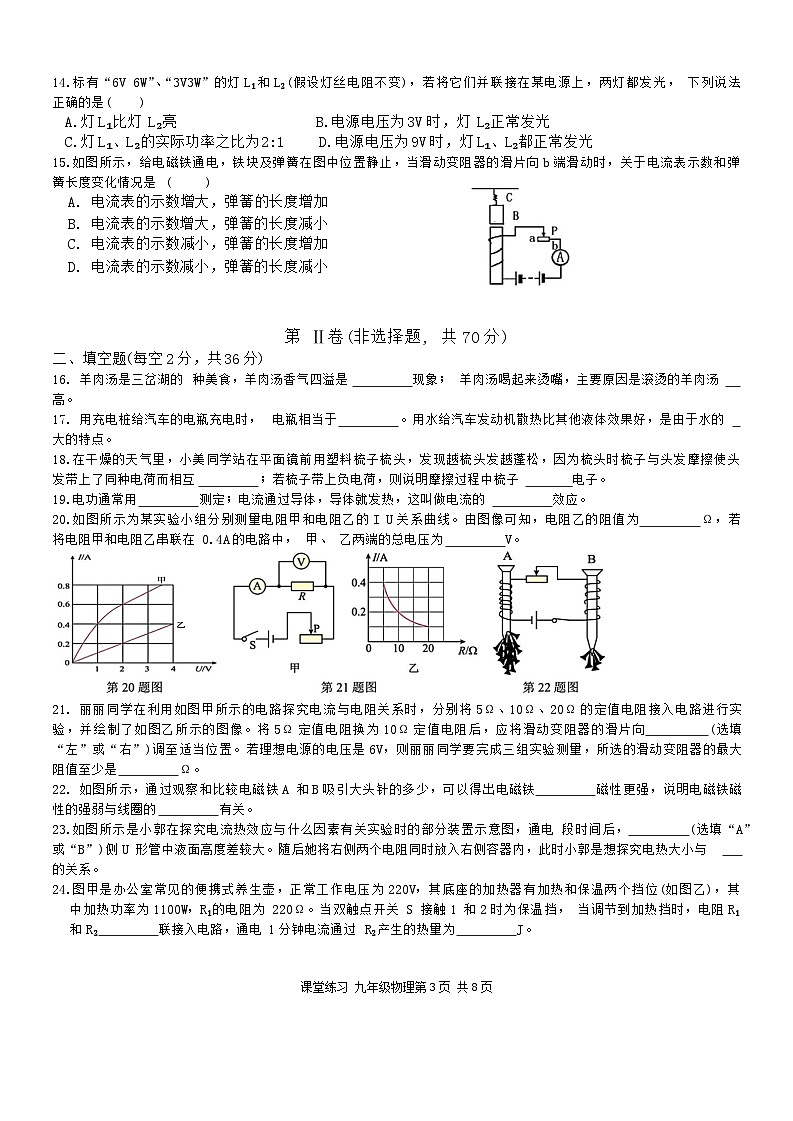

课堂练习 九年级物理第2页 共8页14.标有“6V 6W”、“3V3W”的灯L₁和L₂(假设灯丝电阻不变)，若将它们并联接在某电源上，两灯都发光， 下列说法正确的是( )
A.灯L₁比灯 L₂亮 B.电源电压为3V时，灯 L₂正常发光
C.灯L₁、L₂的实际功率之比为2:1 D.电源电压为9V时，灯L₁、L₂都正常发光
15.如图所示，给电磁铁通电，铁块及弹簧在图中位置静止，当滑动变阻器的滑片向b端滑动时，关于电流表示数和弹簧长度变化情况是 ( )
A. 电流表的示数增大，弹簧的长度增加
B. 电流表的示数增大，弹簧的长度减小
C. 电流表的示数减小，弹簧的长度增加
D. 电流表的示数减小，弹簧的长度减小
第 Ⅱ卷(非选择题, 共70分)
二、填空题(每空2分，共36分)
16. 羊肉汤是三岔湖的 种美食，羊肉汤香气四溢是 现象； 羊肉汤喝起来烫嘴，主要原因是滚烫的羊肉汤 高。
17. 用充电桩给汽车的电瓶充电时， 电瓶相当于 。用水给汽车发动机散热比其他液体效果好，是由于水的 大的特点。
18.在干燥的天气里，小美同学站在平面镜前用塑料梳子梳头，发现越梳头发越蓬松，因为梳头时梳子与头发摩擦使头发带上了同种电荷而相互 ；若梳子带上负电荷，则说明摩擦过程中梳子 电子。
19.电功通常用 测定；电流通过导体，导体就发热，这叫做电流的 效应。
20.如图所示为某实验小组分别测量电阻甲和电阻乙的I U关系曲线。由图像可知，电阻乙的阻值为 Ω，若将电阻甲和电阻乙串联在0.4A的电路中， 甲、 乙两端的总电压为 V。
21. 丽丽同学在利用如图甲所示的电路探究电流与电阻关系时，分别将5Ω、10Ω、20Ω的定值电阻接入电路进行实验，并绘制了如图乙所示的图像。将5Ω定值电阻换为10Ω定值电阻后，应将滑动变阻器的滑片向 (选填“左”或“右”)调至适当位置。若理想电源的电压是6V，则丽丽同学要完成三组实验测量，所选的滑动变阻器的最大阻值至少是 Ω。
22. 如图所示，通过观察和比较电磁铁A 和B吸引大头针的多少，可以得出电磁铁 磁性更强，说明电磁铁磁性的强弱与线圈的 有关。
23.如图所示是小郭在探究电流热效应与什么因素有关实验时的部分装置示意图，通电 段时间后， (选填“A”或“B”)侧U 形管中液面高度差较大。随后她将右侧两个电阻同时放入右侧容器内，此时小郭是想探究电热大小与 的关系。
24.图甲是办公室常见的便携式养生壶，正常工作电压为220V，其底座的加热器有加热和保温两个挡位(如图乙)，其中加热功率为1100W，R₁的电阻为 220Ω。当双触点开关 S 接触1 和2时为保温挡， 当调节到加热挡时，电阻R₁和R₂ 联接入电路，通电1分钟电流通过 R₂产生的热量为 J。
课堂练习 九年级物理第3页 共8页
三、作图与计算题(共16分。计算题在解答时应写出公式和重要的演算步骤，只写出最后答案的不能得分)
25. (1) 请根据如图所示的实物图画出电路图。
(2)磁针静止时的指向如图所示，请标出通电螺线管的N极，并在括号中标出电源的“+”、“-”极。
26.小明家的太阳能热水器，水箱容积是 200L. 小明进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为 45°C,请你求解下列问题：
(1) 水吸收的热量； ρ水=1.0x103kg/m3c水=4.2×103J/kg⋅ ∘C
(2)如果水吸收的这些热量由燃烧煤气来提供，至少需要燃烧 1.25kg煤气，煤气灶的效率为多少? (煤气的热值 q=4.2×10⁷J/kg)
27. (6分)如图所示, 电阻 R₁=10Ω,闭合开关S 时，电流表 A₁的示数为1.2A, 电流表 A 的示数为 2.0A。求:
(1) 电源电压;
(2) 通电 10s 电流通过电阻 R₂做的功。
课堂练习 九年级物理第 4页 共8页四、实验与探究题(每空2分，共18分)
28.两个探究小组的同学验证“串联电路的电流规律”，所接电路图如图甲所示。
(1)实物连线时，开关应处于 状态。
(2)第一小组的同学实验时，发现电流表A₁指针偏转角度比 A₂小，如图乙所示，他们由此判断“串联电路中各处的电流不相等”。判断错误的原因是 。
(3)第二小组的同学实验时最好选择两个规格 的小灯泡。闭合开关后发现灯 L₁发光， L₂不发光。同学们有以下猜想：①L₂的灯丝断了；②L₂的灯座被短路。 以上猜想中正确的有 (填序号)。
29.课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为 6V，小灯泡额定电压为2.5V(正常发光时电阻约为12Ω)。
(1)为能顺利完成该实验，下列不同规格的滑动变阻器应选用 (选填字母)；
A.“10Ω, 0.5A”的滑动变阻器
B.“20Ω, 2A”的滑动变阻器
C.“5Ω, 1A”的滑动变阻器
(2)电路连接完成后，闭合开关，发现电压表示数接近电源电压， 电流表无示数，小灯泡不亮。那么出现该故障的原因是 ；
(3)故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向 端移动(选填“左”或“右”)；
(4)通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为 W；
课堂练习 九年级物理第5页 共8页(5)实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6V的小灯泡的额定功率。已知电源电压为18V，定值电阻R的阻值为 20Ω。实验步骤如下：
①开关S、S₁闭合， S₂断开， 调节滑动变阻器 R'的滑片， 使小灯泡正常发光；
②保持滑片位置不动，开关S、S₂闭合，S₁断开，此时电压表的示数为 8V；
③再将滑动变阻器的滑片移至最右端，此时电压表的示数为14V；
④小灯泡的额定功率 P额= ¯W。
B 卷(共 20分)
一、选择题(每小题2分，共10分，有的小题只有一个选项符合题目要求，有的小题有2个选项符合题目要求，全部选对的2分，选对但不全的1分，有选错的的0分。)
1.某同学设计了以下四种电路，其中电源电压不变且未知，R₀是已知阻值的定值电阻. 在实验中不拆改电路的情况下，能够测量出未知电阻 Rₓ阻值的电路是( )
A. ①②③④都可以 B. 只有①②③ C. 只有②③ D. 只有①
2.取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电。下列分析错误的是( )
A.甲验电器带负电是因为它得到了电子
B.甲验电器的金属箔片张开是由于同种电荷相互排斥
C.用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D.用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
3.如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R₂的规格为“20Ω 0.5A”。闭合开关S后，调节滑动变阻器的滑片 P，得到电流表与电压表的示数关系如图乙所示。在保证电路安全的前提下，下列说法中正确的是( )
课堂练习 九年级物理第6页 共8页A. 电源电压为9V
B. R₁的阻值为 20Ω
C. 电路总功率的变化范围是 2W~3W
D. 滑动变阻器的取值范围是 2Ω~20Ω
4.如图为“探究焦耳定律”的实验装置。两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高。下列说法正确的是 ( )
A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B.右侧电阻丝的阻值比左侧大
C. 通过右侧电阻丝的电流比左侧小
D. 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
5.把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为 18V的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且小灯泡两端电压不允许超过额定值(灯丝电阻不变)。下列说法正确的是( )
A. 在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小
B. 电路的总功率最大值为 10.8W
C. 小灯泡的电功率最小值为 0.75 W
D. 滑动变阻器允许调节的范围是 18Ω~60Ω
二、综合题(共10分)
6.直流充电桩是一种为电动汽车补给能量的装置，如图甲所示，它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池(以下简称电池)。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电。
设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率 P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。
课堂练习 九年级物理第7页 共8页
现实际测试一个直流充电桩对某电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示(为方便计算，图像已作近似处理)。充满后，立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如表。
(1)通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更 。
(2)在D从30%增至70%的过程中，充电功率大致的变化规律是 。 当D为70%时，充电电流为 A。
(3)设 D从70%增至 80%所需时间为t₁,从 80%增至 90%所需时间为t₂,且t t₁:t₂=2:3,，则测试全过程将汽车充满电总时长为 min。
7.某同学选用规格为“6V,6W”的灯L、定值电阻 R₁(8Ω) 、规格为“24Ω,2A”的滑动变阻器 R₀、电流表以及电压表等元件设计了如图所示的电路。当闭合开关 S、S₂，断开 S₁，滑动变阻器的滑片P移至a端时灯 L 正常发光。电源电压不变，不考虑灯丝电阻的变化。求：
(1)当S、S₂闭合，S₁断开，滑动变阻器的滑片P移至b端时， 电路消耗的功率；
(2)若电流表的量程为0~0.6A， 电压表的量程为0~3V， 当S、S₁闭合，S₂断开，为保证电路元件安全，求滑动变阻器R0能接入电路的阻值范围。
课堂练习 九年级物理第8页 共8页充电电压(V)
充电电流 (A)
充电时长 (min)
充电度数(kW·h)
充电费用 (元)
400

20
12.0
15.60
