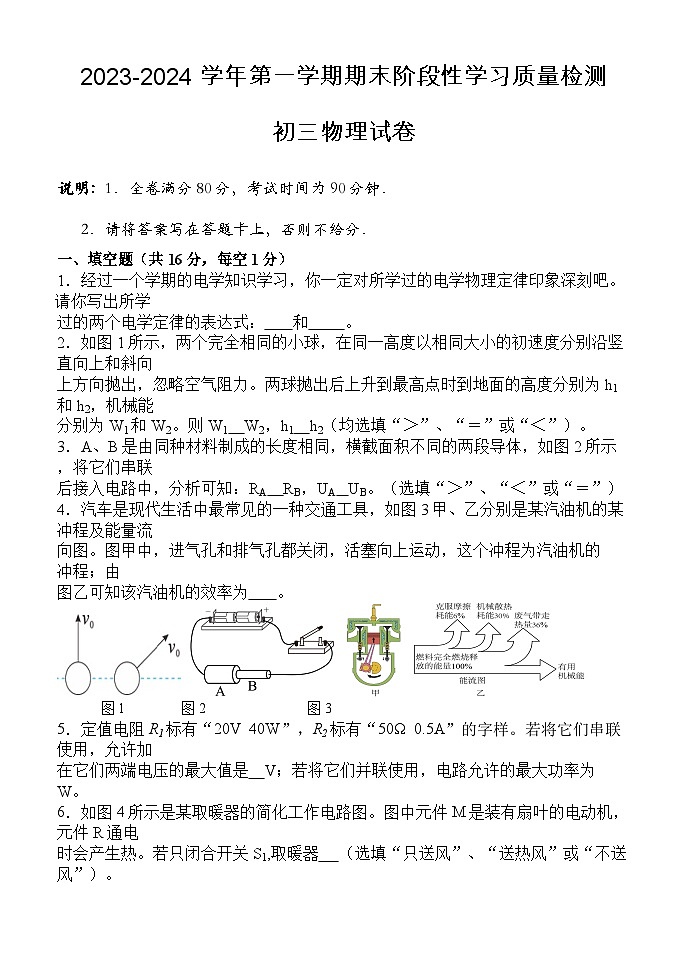

2023-2024学年江西省南昌县九年级（上）期末物理试卷

这是一份2023-2024学年江西省南昌县九年级（上）期末物理试卷，共12页。
说明：1．全卷满分80分，考试时间为90分钟．
2．请将答案写在答题卡上，否则不给分．
一、填空题（共16分，每空1分）
1．经过一个学期的电学知识学习，你一定对所学过的电学物理定律印象深刻吧。请你写出所学
过的两个电学定律的表达式： 和 。
2．如图1所示，两个完全相同的小球，在同一高度以相同大小的初速度分别沿竖直向上和斜向
上方向抛出，忽略空气阻力。两球拋出后上升到最高点时到地面的高度分别为h1和h2，机械能
分别为W1和W2。则W1 W2，h1 h2（均选填“＞”、“＝”或“＜”）。
3．A、B是由同种材料制成的长度相同，横截面积不同的两段导体，如图2所示，将它们串联
后接入电路中，分析可知：RA RB，UA UB。（选填“＞”、“＜”或“＝”）
4．汽车是现代生活中最常见的一种交通工具，如图3甲、乙分别是某汽油机的某冲程及能量流
向图。图甲中，进气孔和排气孔都关闭，活塞向上运动，这个冲程为汽油机的 冲程；由
图乙可知该汽油机的效率为 。

图1 图2 图3
5．定值电阻R1标有“20V 40W”，R2标有“50Ω 0.5A”的字样。若将它们串联使用，允许加
在它们两端电压的最大值是 V；若将它们并联使用，电路允许的最大功率为 W。
6．如图4所示是某取暖器的简化工作电路图。图中元件M是装有扇叶的电动机，元件R通电
时会产生热。若只闭合开关S1,取暖器 （选填“只送风”、“送热风”或“不送风”）。

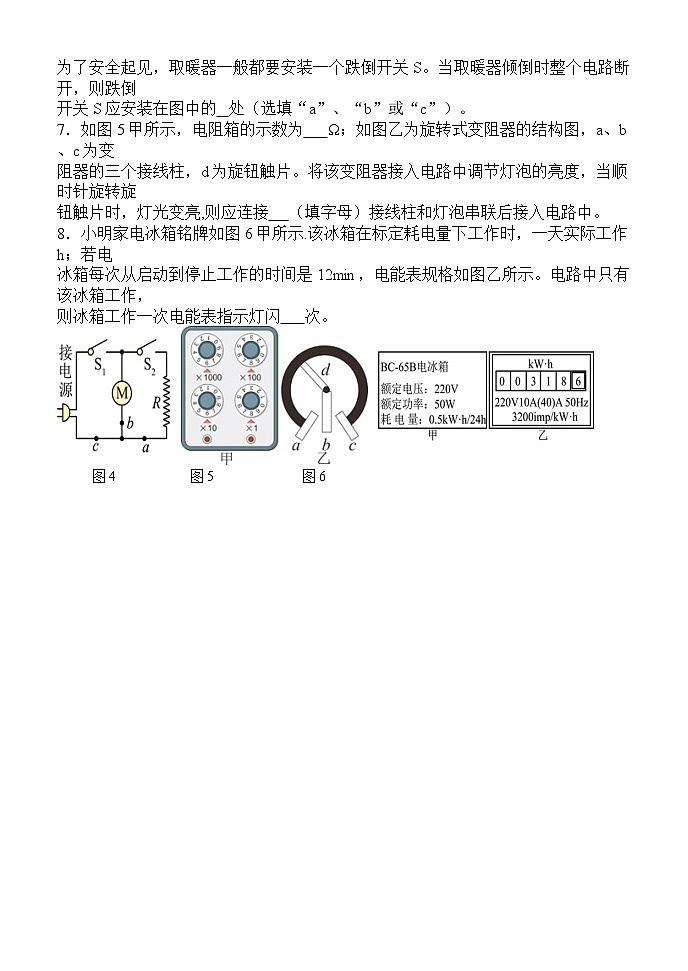

为了安全起见，取暖器一般都要安装一个跌倒开关S。当取暖器倾倒时整个电路断开，则跌倒
开关S应安装在图中的 处（选填“a”、“b”或“c”）。
7．如图5甲所示，电阻箱的示数为 Ω；如图乙为旋转式变阻器的结构图，a、b、c为变
阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋
钮触片时，灯光变亮,则应连接 （填字母）接线柱和灯泡串联后接入电路中。
8．小明家电冰箱铭牌如图6甲所示.该冰箱在标定耗电量下工作时，一天实际工作 h；若电
冰箱每次从启动到停止工作的时间是12min，电能表规格如图乙所示。电路中只有该冰箱工作，
则冰箱工作一次电能表指示灯闪 次。

图4 图5 图6

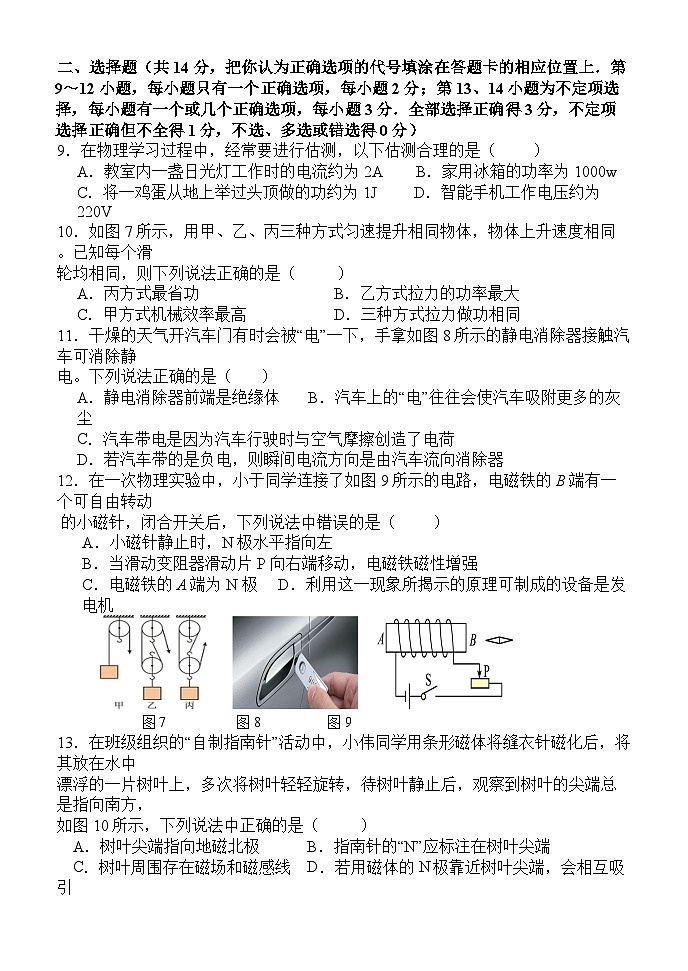

二、选择题（共14分，把你认为正确选项的代号填涂在答题卡的相应位置上．第9～12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每小题3分．全部选择正确得3分，不定项选择正确但不全得1分，不选、多选或错选得0分）
9．在物理学习过程中，经常要进行估测，以下估测合理的是（ ）
A．教室内一盏日光灯工作时的电流约为2A B．家用冰箱的功率为1000w
C．将一鸡蛋从地上举过头顶做的功约为1J D．智能手机工作电压约为220V
10．如图7所示，用甲、乙、丙三种方式匀速提升相同物体，物体上升速度相同。已知每个滑
轮均相同，则下列说法正确的是（ ）
A．丙方式最省功B．乙方式拉力的功率最大
C．甲方式机械效率最高D．三种方式拉力做功相同
11．干燥的天气开汽车门有时会被“电”一下，手拿如图8所示的静电消除器接触汽车可消除静
电。下列说法正确的是（ ）
A．静电消除器前端是绝缘体 B．汽车上的“电”往往会使汽车吸附更多的灰尘
C．汽车带电是因为汽车行驶时与空气摩擦创造了电荷
D．若汽车带的是负电，则瞬间电流方向是由汽车流向消除器
12．在一次物理实验中，小于同学连接了如图9所示的电路，电磁铁的B端有一个可自由转动
的小磁针，闭合开关后，下列说法中错误的是（ ）
A．小磁针静止时，N 极水平指向左
B．当滑动变阻器滑动片P 向右端移动，电磁铁磁性增强
C．电磁铁的A 端为N 极 D．利用这一现象所揭示的原理可制成的设备是发电机

图7 图8 图9
13．在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，将其放在水中
漂浮的一片树叶上，多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总是指向南方，
如图10所示，下列说法中正确的是（ ）
A．树叶尖端指向地磁北极B．指南针的“N”应标注在树叶尖端
C．树叶周围存在磁场和磁感线D．若用磁体的N极靠近树叶尖端，会相互吸引
14．如图11所示，电源电压不变。闭合开关S，当滑片P置于变阻器的最左端时，电压表的示
数为6V；当滑片P置于变阻器的中点时，电压表的示数变化了2V。则下列分析中不正确的是
（ ）(多选)
A．变阻器R1先后两次消耗的电功率之比为9∶8
B．定值电阻R2先后两次消耗的电功率之比为3∶4
C．电路先后两次消耗的总功率之比为3∶8
D．若P从中点滑至最右端时，电压表示数又要变化2V

图10 图11
三、计算题（共22分，第15、16小题各7分，第17小题8分）
15．早在3000年前我们的祖先就设计了结构很合理的辘轳，通常用于从井中提水。如图12所
示是古代民间的提水设施辘轳，由辘轳头、支架、井绳、水桶等部分构成。某次取水时井绳拉
着质量为10kg的水缓慢上升了4m，水桶的质量为1kg，在这一过程中，人做的总功为500J，g
取10N/kg。求：此次取水的过程中（1）人做的有用功为多少？（2）辘轳的机械效率多大？
（3）人克服井绳重力与摩擦阻力做的功是多少？

图12
16．如图13所示，甲图中小灯泡上标有“2.5V，0.75w”的字样，电压表如图乙所示。闭合开
关，移动滑动变阻器的滑片，使小灯泡正常发光，此时电压表的示数如图丙所示。
求：（1）电源电压？ （2）电流表的示数？（3）此时滑动变阻器接入电路的阻值？

图13
17．图14甲是一款紫砂电饭锅，其简化电路如乙图所示，R1和R2是电热丝，通过单独或同时
闭合开关实现低温和高温挡切换，低温挡功率为440w，高温挡功率为880w，已知粥的比热容
c粥=4.0×103J/(kg·℃)。求：（1）当电饭锅正常使用时，处于低温挡时的电流？
（2）电热丝R2的阻值？
（3）正常使用高温挡将2kg的粥从20℃加热到86℃时需要800s。则该电饭锅的加热效率？

图14
四、实验与探究题（共28分，每小题7分）
18．如图15甲是坤坤“探究电流与电阻的关系”的实验电路图。已知电源电压恒为4.5V，滑
动变阻器规格为“20Ω；2A”，可供选择的定值电阻的阻值为2Ω、5Ω、10Ω、15Ω、20Ω
和30Ω。
（1）坤坤根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这
根线打上“×”，并补画出正确的连线；
（2）电路连接正确后，坤坤先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑
片，此时电流表的示数如图丙所示，则定值电阻两端电压为 V；断开开关，将5Ω的定值
电阻换成了10Ω的定值电阻，然后准备闭合开关再向 （填“左”或“右”）移动滑片直至电
压表示数与上一次电压表示数相同。但同组同学认为他在实验操作上不规范，正确的操作是：
先将滑动变阻器的滑片移至 处，再 ，进行实验；
（3）如果将所测得的数据描成图像来反映实验结论，最可能是图中的 ；
图15
19．在比较水和煤油吸热能力强弱的实验中，小明取来两只相同的烧杯，在烧杯里分别装入质
量和初温都相同的水和煤油。他用两个完全相同的热得快给它们加热，每隔一分钟记录温度并
将数据绘制成图，请回答下列问题。
图16
（1）小明给水和煤油加热，选用两个同样的“热得快”的目的是使水和煤油在相同的时间
；
（2）除了图16甲中所给的器材之外，实验还需要用到的测量仪器是 和 ；
（3）如图乙所示，其中 （填“A”或“B”）表示水吸热升温的情况，小明得出的结论是
的吸热能力强；
（4）如图丙所示是某沿海城市和某内陆城市的年气温变化曲线。从图像可以看出，在一年中，
曲线甲所表示的城市气温变化较 （填“大”或“小”）。已知C砂石”、“
（5）连接电路时开关未断开 滑片未调到阻值最大
21．（1）轻敲 磁化 N(北) （2）条形 右 电流方向 S
