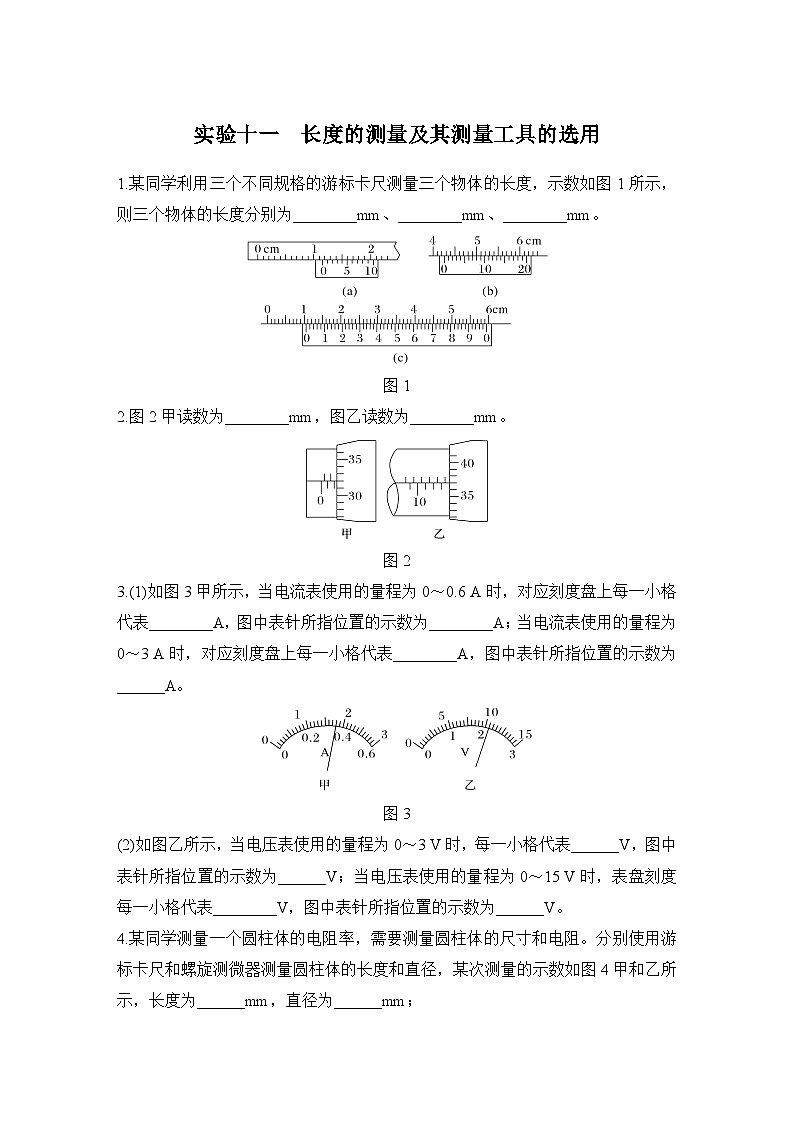

【高考物理】一轮复习11、实验十一　长度的测量及其测量工具的选用-学案

这是一份【高考物理】一轮复习11、实验十一　长度的测量及其测量工具的选用-学案，共5页。

图1
2.图2甲读数为________mm，图乙读数为________mm。
图2
3.(1)如图3甲所示，当电流表使用的量程为0～0.6 A时，对应刻度盘上每一小格代表________A，图中表针所指位置的示数为________A；当电流表使用的量程为0～3 A时，对应刻度盘上每一小格代表________A，图中表针所指位置的示数为______A。
图3
(2)如图乙所示，当电压表使用的量程为0～3 V时，每一小格代表______V，图中表针所指位置的示数为______V；当电压表使用的量程为0～15 V时，表盘刻度每一小格代表________V，图中表针所指位置的示数为______V。

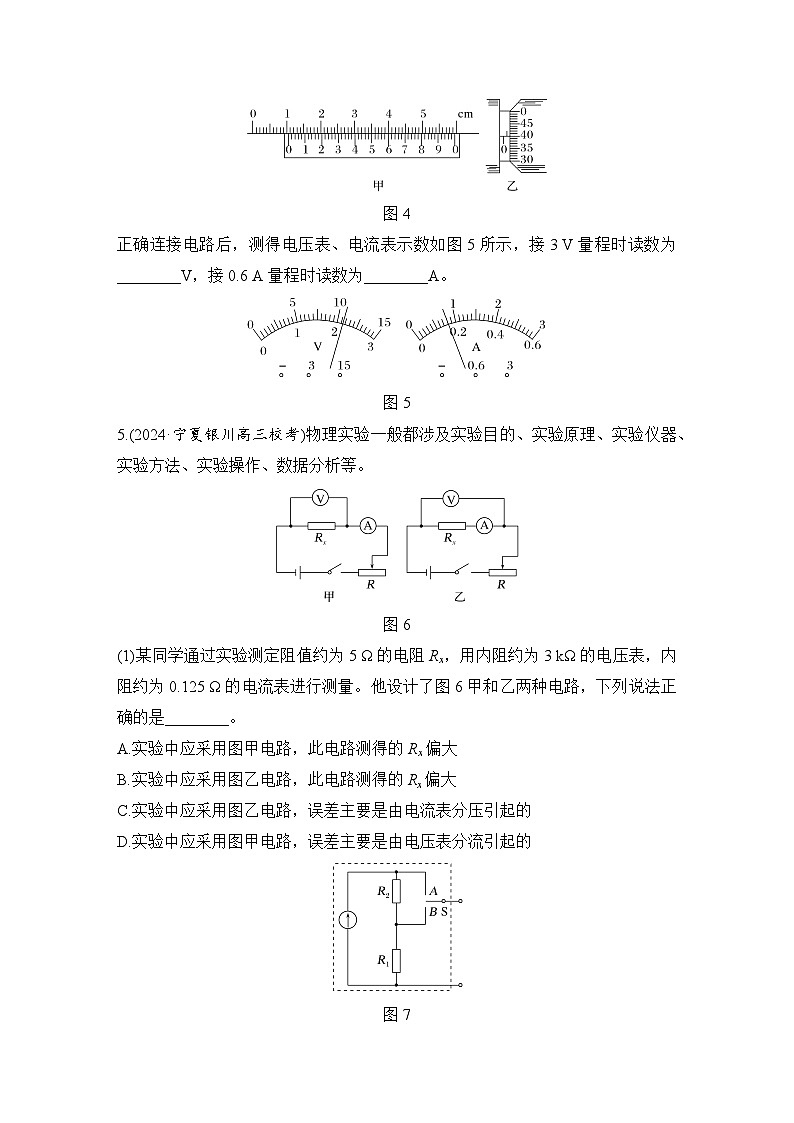

4.某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图4甲和乙所示，长度为______mm，直径为______mm；
图4
正确连接电路后，测得电压表、电流表示数如图5所示，接3 V量程时读数为________V，接0.6 A量程时读数为________A。
图5
5.(2024·宁夏银川高三校考)物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。
图6
(1)某同学通过实验测定阻值约为5 Ω的电阻Rx，用内阻约为3 kΩ的电压表，内阻约为0.125 Ω的电流表进行测量。他设计了图6甲和乙两种电路，下列说法正确的是________。
A.实验中应采用图甲电路，此电路测得的Rx偏大
B.实验中应采用图乙电路，此电路测得的Rx偏大
C.实验中应采用图乙电路，误差主要是由电流表分压引起的
D.实验中应采用图甲电路，误差主要是由电压表分流引起的
图7
(2)某同学要将一小量程电流表(满偏电流为250 μA，内阻为1.2 kΩ)改装成有两个量程的电流表，设计电路如图7所示，其中定值电阻R1＝40 Ω，R2＝360 Ω。
①当开关S接A端时，该电流表的量程为0～______mA。
②当开关S接B端时，该电流表的量程为0～________mA。
参考答案
实验十一 长度的测量及其测量工具的选用
1.11.4 42.40 10.32
解析 图(a)中，游标卡尺的读数为L＝11 mm＋4×0.1 mm＝11.4 mm。图(b)中，游标卡尺的读数为L＝42 mm＋8×0.05 mm＝42.40 mm。图(c)中，游标卡尺的读数为L＝10 mm＋16×0.02 mm＝10.32 mm。
(2.319～2.321均可) 13.870(13.869～13.871均可)
解析 螺旋测微器的读数为固定刻度与可动刻度之和，所以题图甲读数为2.0 mm＋32.0×0.01 mm＝2.320 mm，题图乙的读数为13.5 mm＋37.0×0.01 mm＝
13.870 mm。
3.(1)0.02 0.36 0.1 1.80 (2)0.1 2.10 0.5 10.5
解析 (1)当电流表使用0～0.6 A量程时，刻度盘上的每一小格代表0.02 A，表针所指位置的示数为0.36 A；当电流表使用0～3 A量程时，每一小格代表0.1 A，表针所指位置的示数为1.80 A。
(2)当电压表使用0～3 V量程时，每一小格代表0.1 V，表针所指位置的示数为
2.10 V；当电压表使用0～15 V量程时，每一小格代表0.5 V，表针所指位置的示数为10.5 V。
0.900 2.13 0.16
解析 游标卡尺的精度为0.02 mm，主尺示数为10 mm，游标尺示数为26×
0.02 mm＝0.52 mm，故示数为10 mm＋0.52 mm＝10.52 mm；螺旋测微器精度为0.01 mm，螺旋测微器的读数为0.5 mm＋40.0×0.01 mm＝0.900 mm；接3 V量程时分度值为0.1 V，读数为2.13 V；接0.6 A量程时分度值为0.02 A，读数为0.16 A。
5.(1)D (2)①1 ②10
解析 (1)根据eq \r(RVRA)＝5eq \r(15) Ω>5 Ω，可知电流表应采用外接法，即实验中采用图甲电路图，由于电压表的分流作用，使得测量的电流值偏大，则根据R＝eq \f(U,I)，可知测得电阻比真实值小，故D正确。
(2)①当开关S接A端时，R1和R2串联接入电路，和电流表并联，则有IAm＝Ig＋eq \f(IgRg,R1＋R2)＝0.25 mA＋eq \f(0.25×1 200,40＋360) mA＝1 mA，该电流表的量程为0～1 mA。
②当开关S接B端时，R2和电流表串联，再与R1并联，则有IBm＝Ig＋eq \f(Ig（Rg＋R2）,R1)＝0.25 mA＋eq \f(0.25×（1 200＋360）,40) mA＝10 mA，该电流表的量程为0～10 mA。
