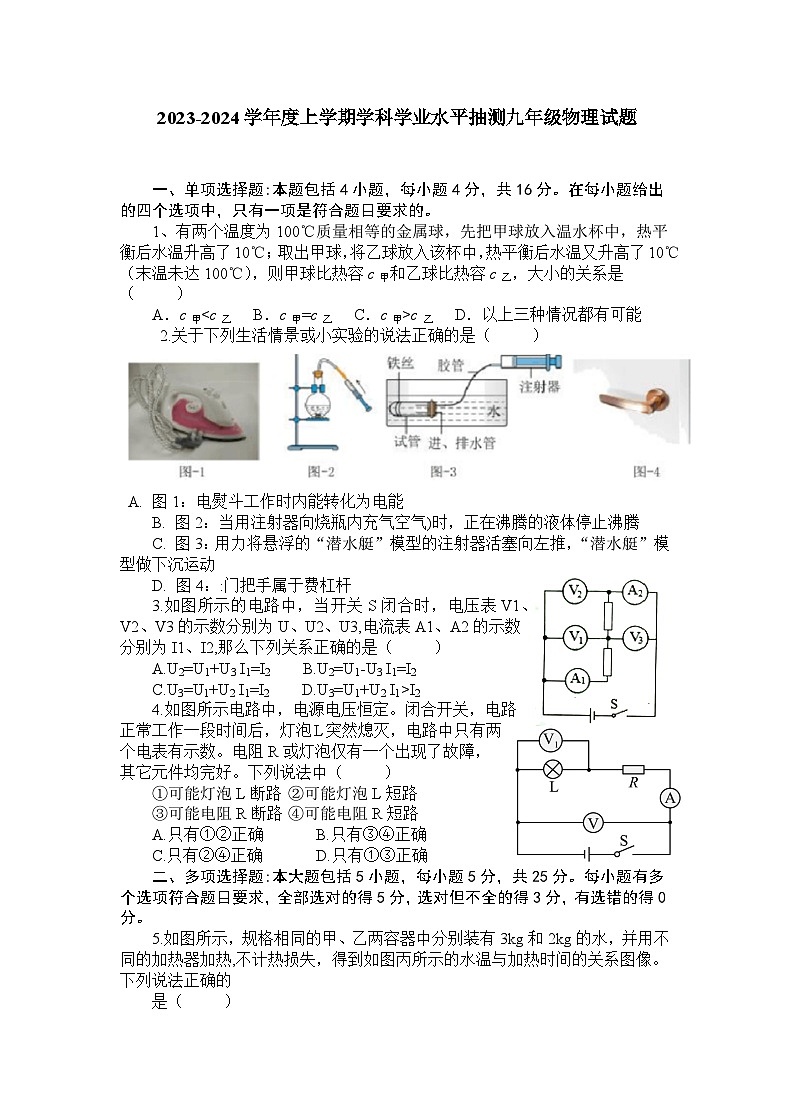

2023-2024学年山东省日照市五莲县于里中学九年级（上）月考物理试卷
展开
这是一份2023-2024学年山东省日照市五莲县于里中学九年级（上）月考物理试卷，共5页。试卷主要包含了单项选择题，多项选择题，填空题，实验题，计算题等内容，欢迎下载使用。
1、有两个温度为100℃质量相等的金属球，先把甲球放入温水杯中，热平衡后水温升高了10℃；取出甲球，将乙球放入该杯中，热平衡后水温又升高了10℃（末温未达100℃），则甲球比热容c甲和乙球比热容c乙，大小的关系是（ ）
A．c甲c乙 D．以上三种情况都有可能
2.关于下列生活情景或小实验的说法正确的是（ ） A. 图1：电熨斗工作时内能转化为电能
B. 图2：当用注射器向烧瓶内充气空气)时，正在沸腾的液体停止沸腾
C. 图3：用力将悬浮的“潜水艇”模型的注射器活塞向左推，“潜水艇”模型做下沉运动
D. 图4：:门把手属于费杠杆
3.如图所示的电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U、U2、U3,电流表A1、A2的示数分别为I1、I2,那么下列关系正确的是（ ）
A.U2=U1+U3 I1=I2 B.U2=U1-U3 I1=I2
C.U3=U1+U2 I1=I2 D.U3=U1+U2 I1>I2
4.如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻R或灯泡仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡L断路②可能灯泡L短路
③可能电阻R断路④可能电阻R短路
A.只有①②正确 B.只有③④正确
C.只有②④正确 D.只有①③正确
二、多项选择题:本大题包括5小题，每小题5分，共25分。每小题有多个选项符合题目要求，全部选对的得5分，选对但不全的得3分，有选错的得0分。
5.如图所示，规格相同的甲、乙两容器中分别装有3kg和2kg的水，并用不同的加热器加热,不计热损失，得到如图丙所示的水温与加热时间的关系图像。下列说法正确的
是（ ）

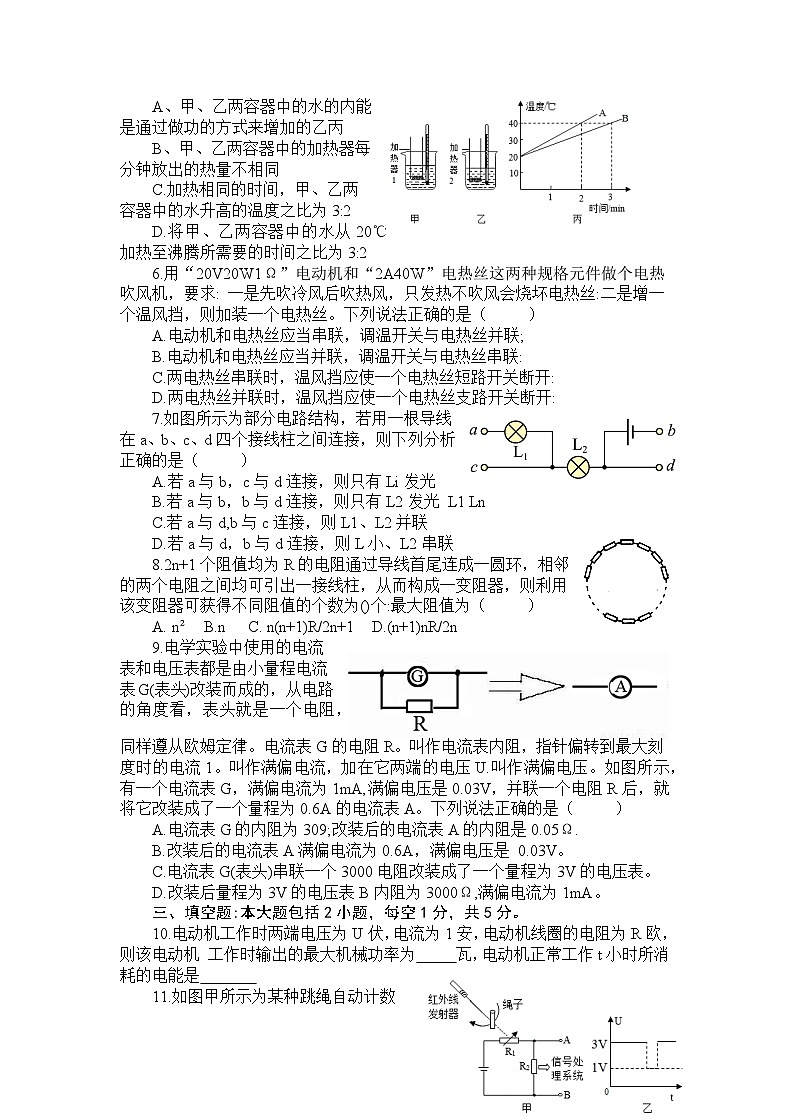

A、甲、乙两容器中的水的内能是通过做功的方式来增加的乙丙
B、甲、乙两容器中的加热器每分钟放出的热量不相同
C.加热相同的时间，甲、乙两容器中的水升高的温度之比为3:2
D.将甲、乙两容器中的水从20℃加热至沸腾所需要的时间之比为3:2
6.用“20V20W1Ω”电动机和“2A40W”电热丝这两种规格元件做个电热吹风机，要求: 一是先吹冷风后吹热风，只发热不吹风会烧坏电热丝:二是增一个温风挡，则加装一个电热丝。下列说法正确的是（ ）
A.电动机和电热丝应当串联，调温开关与电热丝并联;
B.电动机和电热丝应当并联，调温开关与电热丝串联:
C.两电热丝串联时，温风挡应使一个电热丝短路开关断开:
D.两电热丝并联时，温风挡应使一个电热丝支路开关断开:
7.如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（ ）
A.若a与b，c与d连接，则只有Li发光
B.若a与b，b与d连接，则只有L2发光 L1 Ln
C.若a与d,b与c连接，则L1、L2并联
D.若a与d，b与d连接，则L小、L2串联
8.2n+1个阻值均为R的电阻通过导线首尾连成一圆环，相邻的两个电阻之间均可引出一接线柱，从而构成一变阻器，则利用该变阻器可获得不同阻值的个数为()个:最大阻值为（ ）
A. n²B.n C. n(n+1)R/2n+1D.(n+1)nR/2n
9.电学实验中使用的电流表和电压表都是由小量程电流表G(表头)改装而成的，从电路的角度看，表头就是一个电阻，同样遵从欧姆定律。电流表G的电阻R。叫作电流表内阻，指针偏转到最大刻度时的电流1。叫作满偏电流，加在它两端的电压U.叫作满偏电压。如图所示，有一个电流表G，满偏电流为1mA,满偏电压是0.03V，并联一个电阻R后，就将它改装成了一个量程为0.6A的电流表A。下列说法正确的是（ ）
A.电流表G的内阻为309;改装后的电流表A的内阻是0.05Ω.
B.改装后的电流表A满偏电流为0.6A，满偏电压是 0.03V。
C.电流表G(表头)串联一个3000电阻改装成了一个量程为3V的电压表。
D.改装后量程为3V的电压表B内阻为3000Ω,满偏电流为1mA。
三、填空题:本大题包括2小题，每空1分，共5分。
10.电动机工作时两端电压为U伏，电流为1安，电动机线圈的电阻为R欧，则该电动机 工作时输出的最大机械功率为 瓦，电动机正常工作t小时所消耗的电能是
11.如图甲所示为某种跳绳自动计数器的简化原理图。跳绳时，每当绳子挡住了射向 R1的红外线时，R1的电阻会变大，自动计数器会计数一次。信号处理系统相当于一个电压表，能记录AB间每一时刻的电压。若已知电源电压为10V并且保持不变，R2为定值电阻，某一段时间AB间的电压随时间变化的图像如图乙所示。请问:
AB两端电压为 v时，计数器会计数一次
(2)绳子挡住射向R1的红外线时,R1的阻值是R2的 倍:
(3)绳子没有挡住射向R1的红外线时和挡住射向R1的红外线时电路中电流之比为
四、实验题:本大题包括2小题，第12题24分，第13题8分共32分。
12.(12分) 小明用图甲电路测量额定电压为2.5V小灯泡L1的额定功率，电源电压调节为4.5V不变（提示：电源电压可调），规格为“30Ω 1A”的滑动变阻器。
(1)小明连接了如图甲所示的电路，若电路中各元件完好，闭合开关会出现___________；
A．小灯泡发光 B.可能损坏电压表
C.可能损坏电流表 D.可能损坏电源
(2)检查电路，小明发现一根导线连接错误，请将图中连接错误的导线上打“×”，并用笔画线代替导线将电路连接正确___________；
(3)小明改正电路连接后，用开关试触时，看到小灯泡发出明亮的光，则他在操作中存在的不当之处是___________；
(4)改正所有问题并正确完成了实验，他根据实验数据绘制了小灯泡的I﹣U图像（如图乙）；
①根据图像，在图丙中画出：当电压表示数为1.5V时，电流表指针的位置___________；
②观察图像，小明发现图像是曲线，原因是小灯泡灯丝的电阻随___________的变化而变化，小灯泡的额定功率是___________W；
(5)小明取来另一小灯泡L2，其灯丝材料、长度和额定电压与实验用灯泡L1均相同，但L2比L1的灯丝粗，将L2替换滑动变阻器，再闭合开关，可能损坏的是灯___________（填“L1”或“L2”）；
(6)小明将电路中小灯泡分别改接5Ω、10Ω、20Ω的定值电阻，探究电流与电阻的关系；
①实验时若控制定值电阻两端电压保持2V不变，为使三个电阻独接入电路都能完成实验，电源电压应不高于___________V；
②调节电源电压为4.5V不变，控制电阻两端的电压保持2V不变，则滑动变阻器连入电路中电阻的阻值与电路中定值电阻的阻值之比为___________即可完成实验；
(7)完成上述实验后，小明设计了如图丁所示电路，测出了额定电流为I额的小灯泡的额定功率。方案如下（电源电压不变，滑动变阻器R1的最大阻值为R0，滑动变阻器R2最大阻值未知）。步骤：
①按电路图连接实物电路；
②只闭合开关S、S2，调节变阻器R1的滑片，使电流表的示数为I额，灯泡正常发光；
③只闭合开关S、S1，保持R1滑片的位置不变，调节变阻器R2的滑片，使电流表的示数为I额；
④保持___________（填“R1”或“R2”）滑片的位置不变，只闭合开关S、S1，将另一个滑动变阻器滑片移到最右端，电流表的示数为I1，再将此滑动变阻器的滑片移到最左端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额=___________（用I额，I1，I2，R0表示）。
13.某探究性学习小组利用如图1所示的电路测量电池的电压和内阻R。其中电流表A的内阻r=1.0kΩ(可以认为是电流表A和阻值为的1.0kΩ的r串联)，电阻R:=9.0kΩ。为了方便读数和作图，给电池串联一个R0=3.0Ω的电阻．(结果保留到小数点后一位)
(1)按图示电路进行连接后，发现aa’、bb’和cc’三条导线中，混进了一条内部断开的导线.为了确定哪一条导线内部是断开的，将开关S闭合，用多用电表的电压挡先测量 a、b’间电压，读数不为零，再测量a、a’间电压，若读数不为零，则一定是___导线断开;若读数为零，则一定是_ 导线断开。
(2)排除故障后，该小组顺利完成实验，通过多次改变滑动变阻器触头位置，得到电流表A和A2的多组I1、I2数据,作出图象如图2.由I1、I2图象得到的电池的电压U= V,内阻R= Ω
五、计算题:本大题包括2小题，14题10分，15题12分，共22分。解答时应写出必要的文字说明、主要公式和重要的演算步骤，只写出最后答案的不得分。
14.(10分)一辆汽车以恒定的功率在平直的公路上做直线运动，其v-t图象如图所示,在第 10s时速度达到最大20m/s,其间通过的路程为120m。求:(1)在0~10s内汽车的平均速度。
(2)设汽车在行驶过程中所受阻力不变，大小为f=4000N，那么在0~20s内汽车发动机产生的牵引力所做的功是多少焦耳。
(3)若发动机的转化效率为40%，则0~20s内需要燃烧多少千克汽油才能使发动机做这么多功。(已知汽油的热值为5x107J/kg)
15.(12分) 图甲是某品牌身高、体重测量仪。学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示。电源UA的电压大小未知，电压表量程为0~15V，电流表A1量程为0~0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1S2，身高h1=160c的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A；身高h2=140cm的小红站在踏板上时，电压表示数为12V，电流表A1的示数为0.6A。求：(1)小明的重力；(2)滑动变阻器R2的最大阻值；(3)电源Ua的电压；(4)在电路安全前提下，身高测量仪的测量范围。
1、有两个温度为100℃质量相等的金属球，先把甲球放入温水杯中，热平衡后水温升高了10℃；取出甲球，将乙球放入该杯中，热平衡后水温又升高了10℃（末温未达100℃），则甲球比热容c甲和乙球比热容c乙，大小的关系是（ ）
A．c甲
2.关于下列生活情景或小实验的说法正确的是（ ） A. 图1：电熨斗工作时内能转化为电能
B. 图2：当用注射器向烧瓶内充气空气)时，正在沸腾的液体停止沸腾
C. 图3：用力将悬浮的“潜水艇”模型的注射器活塞向左推，“潜水艇”模型做下沉运动
D. 图4：:门把手属于费杠杆
3.如图所示的电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U、U2、U3,电流表A1、A2的示数分别为I1、I2,那么下列关系正确的是（ ）
A.U2=U1+U3 I1=I2 B.U2=U1-U3 I1=I2
C.U3=U1+U2 I1=I2 D.U3=U1+U2 I1>I2
4.如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻R或灯泡仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡L断路②可能灯泡L短路
③可能电阻R断路④可能电阻R短路
A.只有①②正确 B.只有③④正确
C.只有②④正确 D.只有①③正确
二、多项选择题:本大题包括5小题，每小题5分，共25分。每小题有多个选项符合题目要求，全部选对的得5分，选对但不全的得3分，有选错的得0分。
5.如图所示，规格相同的甲、乙两容器中分别装有3kg和2kg的水，并用不同的加热器加热,不计热损失，得到如图丙所示的水温与加热时间的关系图像。下列说法正确的
是（ ）
A、甲、乙两容器中的水的内能是通过做功的方式来增加的乙丙
B、甲、乙两容器中的加热器每分钟放出的热量不相同
C.加热相同的时间，甲、乙两容器中的水升高的温度之比为3:2
D.将甲、乙两容器中的水从20℃加热至沸腾所需要的时间之比为3:2
6.用“20V20W1Ω”电动机和“2A40W”电热丝这两种规格元件做个电热吹风机，要求: 一是先吹冷风后吹热风，只发热不吹风会烧坏电热丝:二是增一个温风挡，则加装一个电热丝。下列说法正确的是（ ）
A.电动机和电热丝应当串联，调温开关与电热丝并联;
B.电动机和电热丝应当并联，调温开关与电热丝串联:
C.两电热丝串联时，温风挡应使一个电热丝短路开关断开:
D.两电热丝并联时，温风挡应使一个电热丝支路开关断开:
7.如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（ ）
A.若a与b，c与d连接，则只有Li发光
B.若a与b，b与d连接，则只有L2发光 L1 Ln
C.若a与d,b与c连接，则L1、L2并联
D.若a与d，b与d连接，则L小、L2串联
8.2n+1个阻值均为R的电阻通过导线首尾连成一圆环，相邻的两个电阻之间均可引出一接线柱，从而构成一变阻器，则利用该变阻器可获得不同阻值的个数为()个:最大阻值为（ ）
A. n²B.n C. n(n+1)R/2n+1D.(n+1)nR/2n
9.电学实验中使用的电流表和电压表都是由小量程电流表G(表头)改装而成的，从电路的角度看，表头就是一个电阻，同样遵从欧姆定律。电流表G的电阻R。叫作电流表内阻，指针偏转到最大刻度时的电流1。叫作满偏电流，加在它两端的电压U.叫作满偏电压。如图所示，有一个电流表G，满偏电流为1mA,满偏电压是0.03V，并联一个电阻R后，就将它改装成了一个量程为0.6A的电流表A。下列说法正确的是（ ）
A.电流表G的内阻为309;改装后的电流表A的内阻是0.05Ω.
B.改装后的电流表A满偏电流为0.6A，满偏电压是 0.03V。
C.电流表G(表头)串联一个3000电阻改装成了一个量程为3V的电压表。
D.改装后量程为3V的电压表B内阻为3000Ω,满偏电流为1mA。
三、填空题:本大题包括2小题，每空1分，共5分。
10.电动机工作时两端电压为U伏，电流为1安，电动机线圈的电阻为R欧，则该电动机 工作时输出的最大机械功率为 瓦，电动机正常工作t小时所消耗的电能是
11.如图甲所示为某种跳绳自动计数器的简化原理图。跳绳时，每当绳子挡住了射向 R1的红外线时，R1的电阻会变大，自动计数器会计数一次。信号处理系统相当于一个电压表，能记录AB间每一时刻的电压。若已知电源电压为10V并且保持不变，R2为定值电阻，某一段时间AB间的电压随时间变化的图像如图乙所示。请问:
AB两端电压为 v时，计数器会计数一次
(2)绳子挡住射向R1的红外线时,R1的阻值是R2的 倍:
(3)绳子没有挡住射向R1的红外线时和挡住射向R1的红外线时电路中电流之比为
四、实验题:本大题包括2小题，第12题24分，第13题8分共32分。
12.(12分) 小明用图甲电路测量额定电压为2.5V小灯泡L1的额定功率，电源电压调节为4.5V不变（提示：电源电压可调），规格为“30Ω 1A”的滑动变阻器。
(1)小明连接了如图甲所示的电路，若电路中各元件完好，闭合开关会出现___________；
A．小灯泡发光 B.可能损坏电压表
C.可能损坏电流表 D.可能损坏电源
(2)检查电路，小明发现一根导线连接错误，请将图中连接错误的导线上打“×”，并用笔画线代替导线将电路连接正确___________；
(3)小明改正电路连接后，用开关试触时，看到小灯泡发出明亮的光，则他在操作中存在的不当之处是___________；
(4)改正所有问题并正确完成了实验，他根据实验数据绘制了小灯泡的I﹣U图像（如图乙）；
①根据图像，在图丙中画出：当电压表示数为1.5V时，电流表指针的位置___________；
②观察图像，小明发现图像是曲线，原因是小灯泡灯丝的电阻随___________的变化而变化，小灯泡的额定功率是___________W；
(5)小明取来另一小灯泡L2，其灯丝材料、长度和额定电压与实验用灯泡L1均相同，但L2比L1的灯丝粗，将L2替换滑动变阻器，再闭合开关，可能损坏的是灯___________（填“L1”或“L2”）；
(6)小明将电路中小灯泡分别改接5Ω、10Ω、20Ω的定值电阻，探究电流与电阻的关系；
①实验时若控制定值电阻两端电压保持2V不变，为使三个电阻独接入电路都能完成实验，电源电压应不高于___________V；
②调节电源电压为4.5V不变，控制电阻两端的电压保持2V不变，则滑动变阻器连入电路中电阻的阻值与电路中定值电阻的阻值之比为___________即可完成实验；
(7)完成上述实验后，小明设计了如图丁所示电路，测出了额定电流为I额的小灯泡的额定功率。方案如下（电源电压不变，滑动变阻器R1的最大阻值为R0，滑动变阻器R2最大阻值未知）。步骤：
①按电路图连接实物电路；
②只闭合开关S、S2，调节变阻器R1的滑片，使电流表的示数为I额，灯泡正常发光；
③只闭合开关S、S1，保持R1滑片的位置不变，调节变阻器R2的滑片，使电流表的示数为I额；
④保持___________（填“R1”或“R2”）滑片的位置不变，只闭合开关S、S1，将另一个滑动变阻器滑片移到最右端，电流表的示数为I1，再将此滑动变阻器的滑片移到最左端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额=___________（用I额，I1，I2，R0表示）。
13.某探究性学习小组利用如图1所示的电路测量电池的电压和内阻R。其中电流表A的内阻r=1.0kΩ(可以认为是电流表A和阻值为的1.0kΩ的r串联)，电阻R:=9.0kΩ。为了方便读数和作图，给电池串联一个R0=3.0Ω的电阻．(结果保留到小数点后一位)
(1)按图示电路进行连接后，发现aa’、bb’和cc’三条导线中，混进了一条内部断开的导线.为了确定哪一条导线内部是断开的，将开关S闭合，用多用电表的电压挡先测量 a、b’间电压，读数不为零，再测量a、a’间电压，若读数不为零，则一定是___导线断开;若读数为零，则一定是_ 导线断开。
(2)排除故障后，该小组顺利完成实验，通过多次改变滑动变阻器触头位置，得到电流表A和A2的多组I1、I2数据,作出图象如图2.由I1、I2图象得到的电池的电压U= V,内阻R= Ω
五、计算题:本大题包括2小题，14题10分，15题12分，共22分。解答时应写出必要的文字说明、主要公式和重要的演算步骤，只写出最后答案的不得分。
14.(10分)一辆汽车以恒定的功率在平直的公路上做直线运动，其v-t图象如图所示,在第 10s时速度达到最大20m/s,其间通过的路程为120m。求:(1)在0~10s内汽车的平均速度。
(2)设汽车在行驶过程中所受阻力不变，大小为f=4000N，那么在0~20s内汽车发动机产生的牵引力所做的功是多少焦耳。
(3)若发动机的转化效率为40%，则0~20s内需要燃烧多少千克汽油才能使发动机做这么多功。(已知汽油的热值为5x107J/kg)
15.(12分) 图甲是某品牌身高、体重测量仪。学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示。电源UA的电压大小未知，电压表量程为0~15V，电流表A1量程为0~0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1S2，身高h1=160c的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A；身高h2=140cm的小红站在踏板上时，电压表示数为12V，电流表A1的示数为0.6A。求：(1)小明的重力；(2)滑动变阻器R2的最大阻值；(3)电源Ua的电压；(4)在电路安全前提下，身高测量仪的测量范围。
