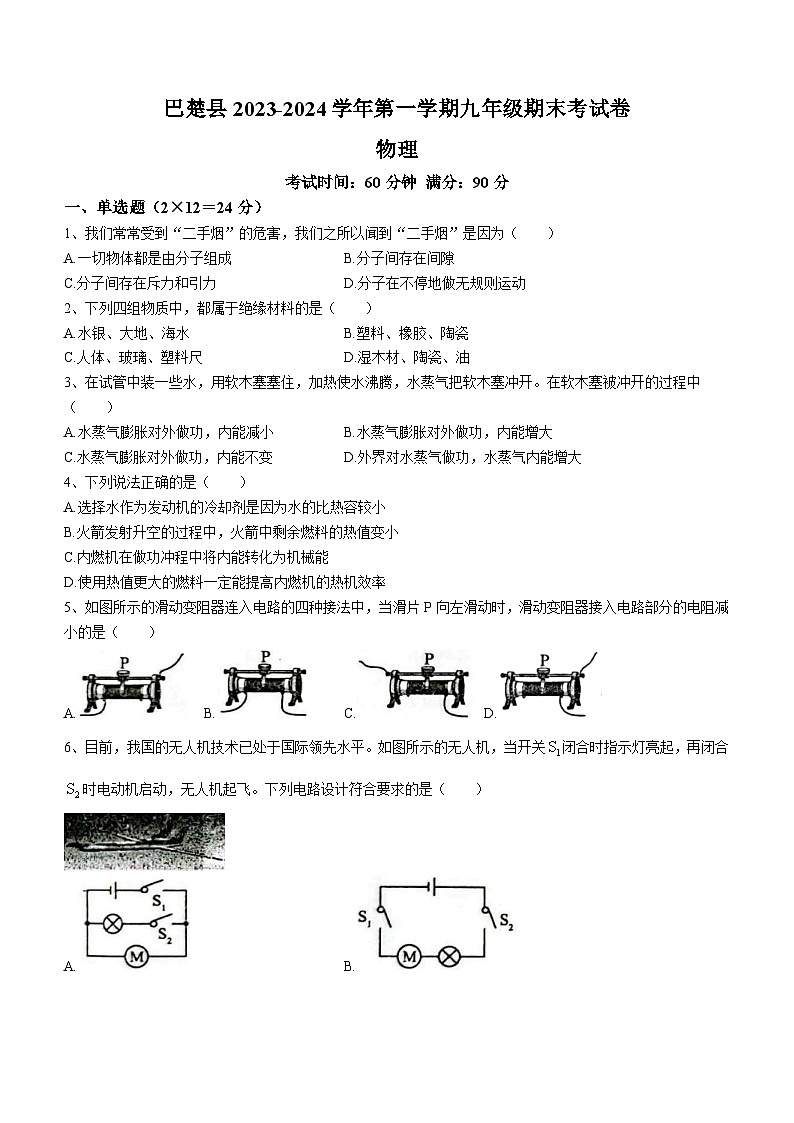

2023-2024学年新疆喀什地区巴楚县九年级（上）期末物理试卷

这是一份2023-2024学年新疆喀什地区巴楚县九年级（上）期末物理试卷，共5页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
考试时间：60分钟 满分：90分
一、单选题（2×12＝24分）
1、我们常常受到“二手烟”的危害，我们之所以闻到“二手烟”是因为（ ）
A.一切物体都是由分子组成B.分子间存在间隙
C.分子间存在斥力和引力D.分子在不停地做无规则运动
2、下列四组物质中，都属于绝缘材料的是（ ）
A.水银、大地、海水B.塑料、橡胶、陶瓷
C.人体、玻璃、塑料尺D.湿木材、陶瓷、油
3、在试管中装一些水，用软木塞塞住，加热使水沸腾，水蒸气把软木塞冲开。在软木塞被冲开的过程中（ ）
A.水蒸气膨胀对外做功，内能减小B.水蒸气膨胀对外做功，内能增大
C.水蒸气膨胀对外做功，内能不变D.外界对水蒸气做功，水蒸气内能增大
4、下列说法正确的是（ ）
A.选择水作为发动机的冷却剂是因为水的比热容较小
B.火箭发射升空的过程中，火箭中剩余燃料的热值变小
C.内燃机在做功冲程中将内能转化为机械能
D.使用热值更大的燃料一定能提高内燃机的热机效率
5、如图所示的滑动变阻器连入电路的四种接法中，当滑片P向左滑动时，滑动变阻器接入电路部分的电阻减小的是（ ）
A.B.C.D.
6、目前，我国的无人机技术已处于国际领先水平。如图所示的无人机，当开关闭合时指示灯亮起，再闭合时电动机启动，无人机起飞。下列电路设计符合要求的是（ ）
A.B.
C.D.

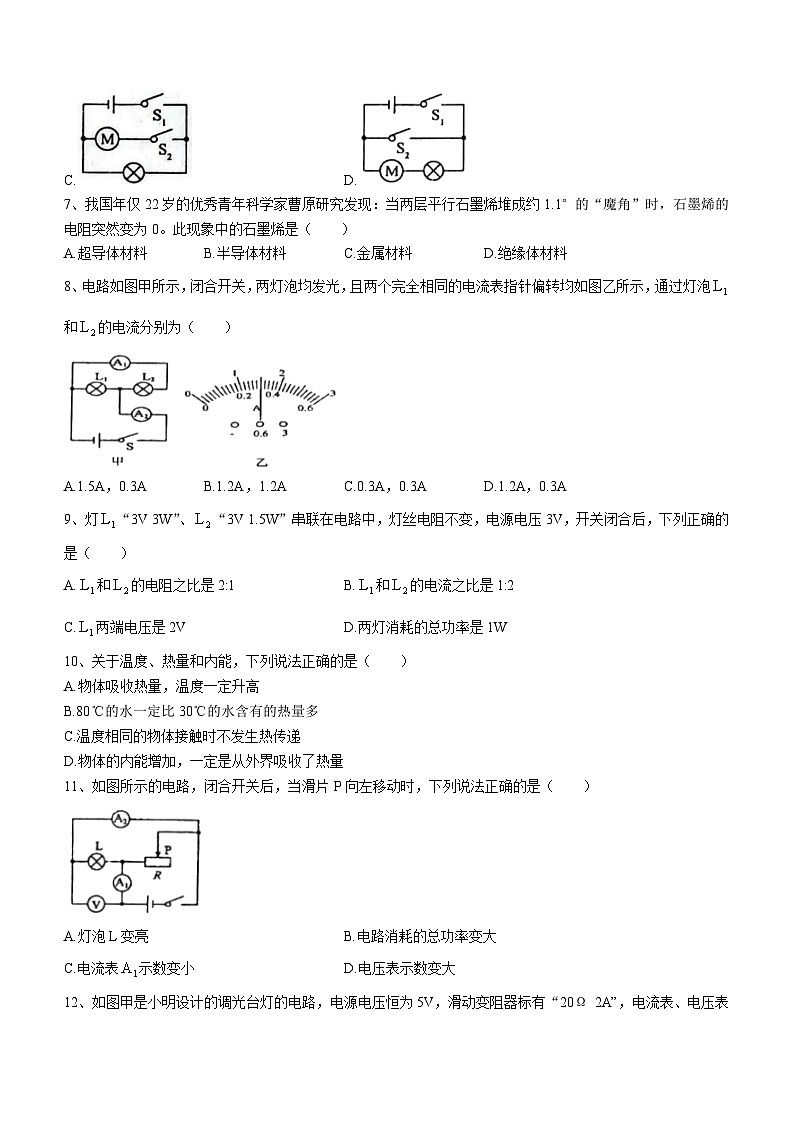

7、我国年仅22岁的优秀青年科学家曹原研究发现：当两层平行石墨烯堆成约1.1°的“魔角”时，石墨烯的电阻突然变为0。此现象中的石墨烯是（ ）
A.超导体材料B.半导体材料C.金属材料D.绝缘体材料
8、电路如图甲所示，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡和的电流分别为（ ）
，0.3A，1.2A，0.3A，0.3A
9、灯“3V 3W”、“3V 1.5W”串联在电路中，灯丝电阻不变，电源电压3V，开关闭合后，下列正确的是（ ）
A.和的电阻之比是2:1B.和的电流之比是1:2
C.两端电压是2VD.两灯消耗的总功率是1W
10、关于温度、热量和内能，下列说法正确的是（ ）
A.物体吸收热量，温度一定升高
B.80℃的水一定比30℃的水含有的热量多
C.温度相同的物体接触时不发生热传递
D.物体的内能增加，一定是从外界吸收了热量
11、如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A.灯泡L变亮B.电路消耗的总功率变大
C.电流表示数变小D.电压表示数变大
12、如图甲是小明设计的调光台灯的电路，电源电压恒为5V，滑动变阻器标有“20Ω 2A”，电流表、电压表使用的量程分别为“0～0.6A”和“0～3V”，小灯泡额定电压为3V，小灯泡的I-U关系图像如图乙所示.闭合开关，移动滑片P，在保证电路安全的前提下，下列说法正确的是（ ）
A.电流表的最大示数为0.6A
B.灯泡的最小功率为0.5W
C.电路的最大总功率为3W
D.滑动变阻器接入电路的最大阻值为15Ω
二、填空题（1×16＝16）
13、八月桂花飘香，这是________现象，李白在《望庐山瀑布》中写道：“日照香炉生紫烟”，这是通过________（选填“做功”或“热传递”）的方式来改变香炉峰的内能的。寒冷的冬天暖气使用水来传递热量，主要原因是：水的________较大。
14、一节干电池的电压是________V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是________联。
15、指纹识别解锁是目前较为流行的手机解锁方式。手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的________，充电宝给手机充电过程中，手机电池相当于________（选填“电源”或“用电器”）。
16、给油电混合动力汽车蓄电池充电时，将电能转化为________能，汽车各转向灯能独立工作，因此转向灯间是________联的；用丝绸擦车玻璃，车玻璃带________电。
17、当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为________Ω；当两端电压为6V时，通过它的电流是________A；当两端不加电压时，它的阻值是________Ω。
18、如图，一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为________Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是________Ω；这时电路的总功率________为W。
三、作图题（6分）
19、如图所示的实物连接图，请在虚线框内画出对应的电路图。（3分）
20、请在图甲中导线的缺口处填入电池或电表的符号，使两灯串联。（3分）
四、实验题（17×2＝34）
21、在研究”不同物质的温度变化与吸热关系”实验中，取质量和初温都相同的甲乙两种液体，分别装入相同烧杯中，用相同的加热器加热，如图A所示。
（1）图B为某时刻的温度，其示数为________℃。
（2）分析图C可知，吸收相同热量，________液体升温更高；________液体更适合作汽车发动机的冷却液。
（3）若甲、乙液体从图C所示的初温分别升高到40℃和35℃，吸收热量之比为2:1，则甲、乙液体的比热容之比为________。
22、小明在做“探究电流与电阻关系”的实验中：
（1）请你按照图甲的电路图，以笔画线代替导线，将图乙未连接好的电路连接完整。
（2）实验前，滑动变阻器的滑片应置于________（选填“A”或“B”）端，目的是________。
（3）连接电路后，闭合开关，移动滑片P，发现电压表、电流表均有示数，但示数较小，无论怎样移动滑片，两电表示数均无变化，产生这一故障原因可能是________。
（4）排除故障后，当电压表的示数为1.5V时，电流表的示数如图丁所示，则通过定值电阻的电流大小为________A，它的阻值是________Ω。
（5）用5Ω的电阻做完实验后，滑动变阻器滑片P不动；若将5Ω电阻换成10Ω电阻进行实验时，滑动变阻器滑片P应向________（选填“A”或“B”）调节，并保持电压表示数为________V不变，读出电流大小为0.15A。
（6）得到结论：电压一定时，________。
23、在“测量小灯泡的电功率”实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V，阻值约为8Ω，滑动变阻器的规格为“20Ω 1A”。图甲是某实验小组未连接完整的实验电路。
（1）请用笔画线代替导线，将图甲中的电路连接完整，导线不能交叉。
（2）闭合开关，无论怎样移动滑片，灯泡都不发光，电流表和电压表均无示数。小组成员找来一个两端接有导线的定值电阻（阻值为10Ω，一端接在电源负极接线柱上，另一端依次触碰接线柱A、B、C，只有触碰到C时，灯泡才发光。若导线无断路，且导线和器材连接均完好，电路只有一处故障，则故障是________。
（3）排除故障后，闭合开关，移动滑片，使电压表示数为________V，小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为________W。
五、计算题（10分）
24、电热水壶上标示有下列数据表格，它装有1.6kg的50℃的温水。电热水壶正常工作7min后，在1标准大气压下的水被加热至沸腾。求：［已知：］
（1）水吸收的热量；（1分）
（2）电热水壶消耗的电能；（2分）
（3）电热水壶的效率。（2分）
25、标有“6V 3W”的小灯泡L与电阻R按如图所示电路连接在电源上，闭合开关S时，小灯泡L正常发光，且电压表的示数为3V。求：
（1）电路中的电流；（1分）
（2）电阻R的阻值；（2分）
（3）工作1min，电阻R产生的热量。（2分）额定容积（L）
2
额定功率（W）
1
额定电压（V）
220
净重（kg）
25
