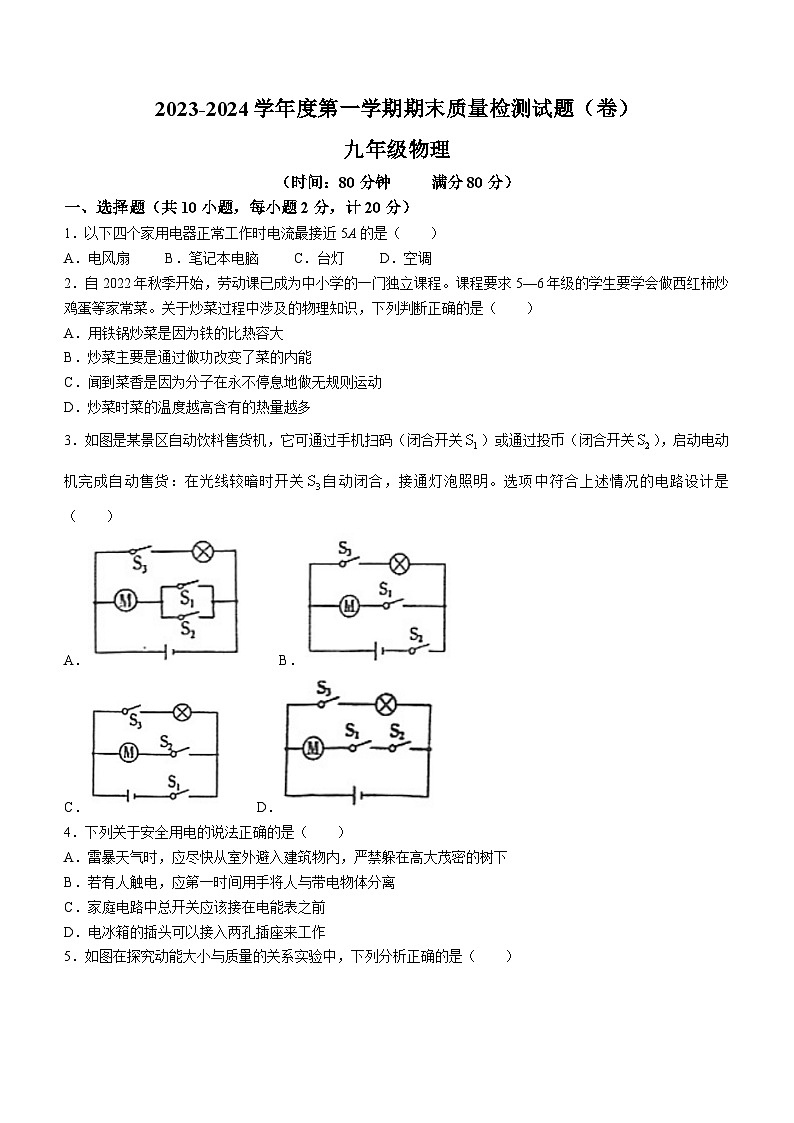

2023-2024学年陕西省宝鸡市陈仓区九年级（上）期末物理试卷

这是一份2023-2024学年陕西省宝鸡市陈仓区九年级（上）期末物理试卷，共8页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。
（时间：80分钟 满分80分）
一、选择题（共10小题，每小题2分，计20分）
1．以下四个家用电器正常工作时电流最接近5A的是（ ）
A．电风扇 B．笔记本电脑 C．台灯 D．空调
2．自2022年秋季开始，劳动课已成为中小学的一门独立课程。课程要求5—6年级的学生要学会做西红柿炒鸡蛋等家常菜。关于炒菜过程中涉及的物理知识，下列判断正确的是（ ）
A．用铁锅炒菜是因为铁的比热容大
B．炒菜主要是通过做功改变了菜的内能
C．闻到菜香是因为分子在永不停息地做无规则运动
D．炒菜时菜的温度越高含有的热量越多
3．如图是某景区自动饮料售货机，它可通过手机扫码（闭合开关）或通过投币（闭合开关），启动电动机完成自动售货：在光线较暗时开关自动闭合，接通灯泡照明。选项中符合上述情况的电路设计是（ ）
A． B．
C． D．
4．下列关于安全用电的说法正确的是（ ）
A．雷暴天气时，应尽快从室外避入建筑物内，严禁躲在高大茂密的树下
B．若有人触电，应第一时间用手将人与带电物体分离
C．家庭电路中总开关应该接在电能表之前
D．电冰箱的插头可以接入两孔插座来工作

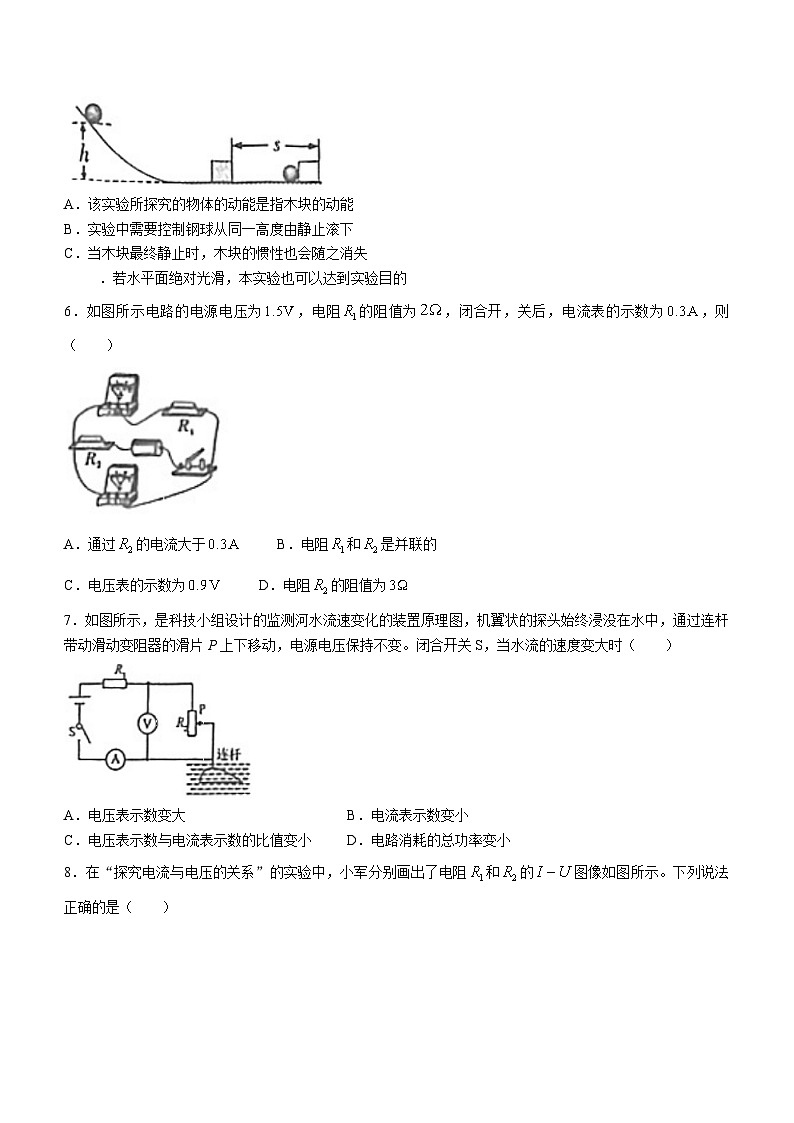

5．如图在探究动能大小与质量的关系实验中，下列分析正确的是（ ）
A．该实验所探究的物体的动能是指木块的动能
B．实验中需要控制钢球从同一高度由静止滚下
C．当木块最终静止时，木块的惯性也会随之消失
．若水平面绝对光滑，本实验也可以达到实验目的
6．如图所示电路的电源电压为，电阻的阻值为，闭合开，关后，电流表的示数为，则（ ）
A．通过的电流大于 B．电阻和是并联的
C．电压表的示数为 D．电阻的阻值为
7．如图所示，是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时（ ）
A．电压表示数变大 B．电流表示数变小
C．电压表示数与电流表示数的比值变小 D．电路消耗的总功率变小

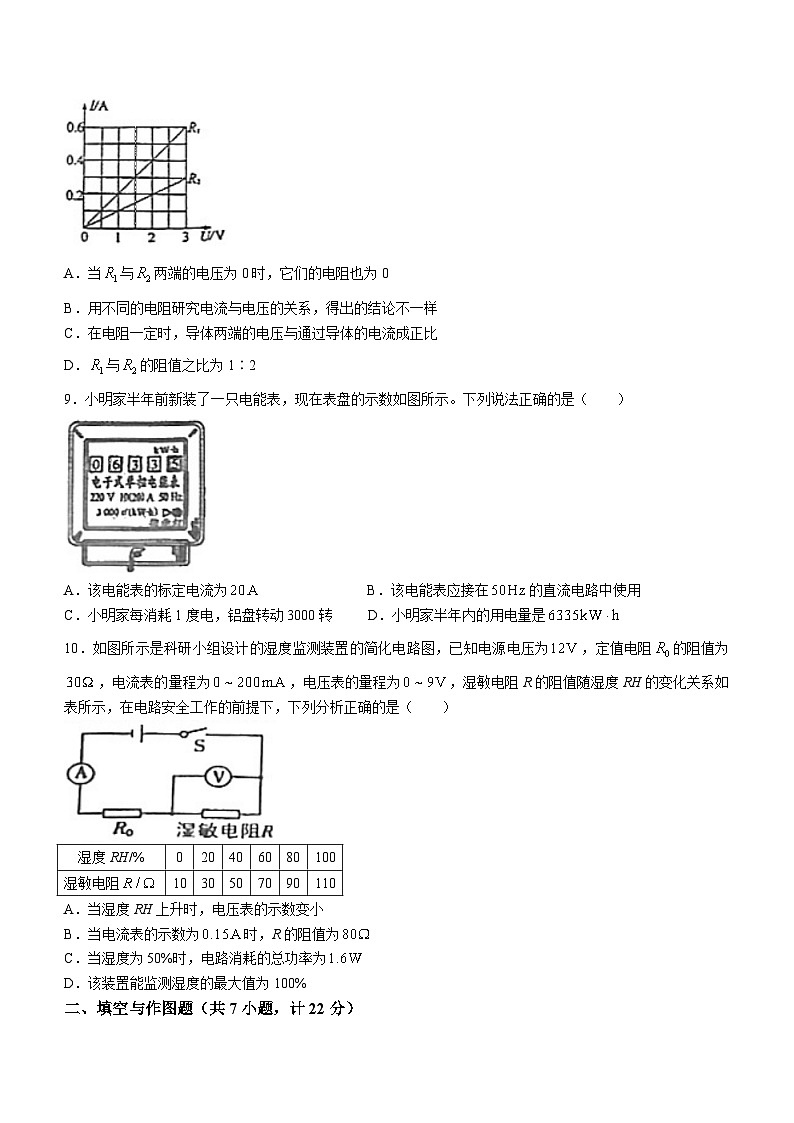

8．在“探究电流与电压的关系”的实验中，小军分别画出了电阻和的图像如图所示。下列说法正确的是（ ）
A．当与两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系，得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．与的阻值之比为1∶2
9．小明家半年前新装了一只电能表，现在表盘的示数如图所示。下列说法正确的是（ ）
A．该电能表的标定电流为 B．该电能表应接在的直流电路中使用
C．小明家每消耗1度电，铝盘转动3000转 D．小明家半年内的用电量是
10．如图所示是科研小组设计的湿度监测装置的简化电路图，已知电源电压为，定值电阻的阻值为，电流表的量程为，电压表的量程为，湿敏电阻R的阻值随湿度RH的变化关系如表所示，在电路安全工作的前提下，下列分析正确的是（ ）
A．当湿度RH上升时，电压表的示数变小
B．当电流表的示数为时，R的阻值为
C．当湿度为50%时，电路消耗的总功率为
D．该装置能监测湿度的最大值为100%
二、填空与作图题（共7小题，计22分）
11．为对抗雾霾，很多家庭购置了空气净化器。空气进入净化器时，灰尘被放电而带上正电，带负电的格栅板将灰尘吸附出来，利用的原理是异种电荷相互______；冬季打出租车时，有时刚接触车门会被猛然“电”一下，这是因为汽车行驶过程中与空气摩擦带了______，遇人发生了放电现象，但是有些车带有拖地铁链就能杜绝这种现象，是因为铁链是______（选“导体”或“绝缘体”）使电荷流入大地．
12．夜幕降临，道路两侧的彩灯五光十色，霓虹灯闪跃跳动，照亮着城市。一般会使用如图所示的小彩灯______（选填“串联”或“并联”）成电路，如果有一串节日彩灯上有50只相同的小灯泡，接到电源电压为的电路中，50只小灯泡都发光，则每只小灯泡两端的电压为______V，如果电源插头处的电流为，则通过每只小灯泡的电流是______A。
13．小冉根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，当只闭合开关时，电流表的示数为；当开关均闭合时，电流表示数如图乙所示。则电源电压为______V，为______。

图甲 图乙
14．小雨家使用电饭煲煮饭，电饭煲是利用电流的______效应来工作的。使用时，应将电饭煲的插头插入______（选填“两孔”或“三孔”）插座。若他家的电饭煲的电功率是，工作将饭煮熟，则煮饭所消耗的电能为______若这些能量的42%被水吸收，则可将______的水从烧开（1标准大气压下）。
15．民航局规定：严禁乘客携带超过（瓦·时）的锂电池上飞机。某品牌笔记本电脑的电池铭牌标有“”字样，该笔记本电脑充满电后，______（选填“能”或“不能”）带上飞机；如图所示为小明家里部分用电器和插座的电路图。图中的灯泡和插座连接正确，则甲线是______（选填“零线”或“火线”）
16．如图甲所示，小灯泡额定电压为，开关闭合后，小灯泡正常发光，通过定值电阻R和小灯泡L的电流与电压关系如图乙，则小灯泡正常发光时的电流为______A，通电，定值电阻R产生的热量为______J。若将定值电阻R和小灯泡L并联在另一电源上，测得通过定值电阻R的电流为，则更换后电源电压为______V，小灯泡此时的功率为______W。

图甲 图乙
17．（1）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不允许交叉。
（2）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压．请在图乙中将对应的电路连接完整，并符合安全用电原则。
三、实验与探究题（共4小题，计22分）
18．请完成下列填空。
甲 乙 丙 丁
（1）如图甲，用弹簧测力计把一块玻璃板拉出水面，观察到弹簧测力计示数在玻璃板离开水面时比离开水面后大，说明分子间存在______；
（2）如图乙，该电阻箱的读数为______；
（3）如图丙，是探究电流产生的热量与哪些因素有关的实验装置，两烧瓶中煤油的质量和初温相同，电阻丝。该实验的目的是探究电流产生的热量与______的关系。
（4）如图丁，在探究影响电阻大小的因素实验中，只提供一根足够长的电阻丝，除温度对导体电阻的影响外，该装置不能探究______对电阻大小的影响。
19．在探究“电流与电阻的关系”实验中，小明设计了如图甲所示电路图，选用器材如下：2节新干电池、阻值分别为的定值电阻、滑动变阻器（）、电压表、电流表、开关及导线若干。请回答下列问题：

甲 乙
（1）连接电路时，开关应处于______状态。
（2）实验过程中小明发现电压表示数接近，电流表几乎无示数，造成此故障的原因可能是______．
（3）排除故障后，小明更换定值电阻，调节滑动变阻器滑片，将实验数据填入表中。当更换的定值电阻进行实验时，电流表示数如图乙所示，则通过定值电阻的电流为______A，由此可知，小明控制定值电阻两端的电压为______V。
（4）分析实验数据可知，在实验过程中，滑动变阻器接入电路的最大阻值为______。
20．小明利用如图甲所示的电路，测量额定电压为的小灯泡的额定功率。电源电压为，滑动变阻器最大阻值为。
甲 乙 丙 丁
（1）请用笔画线代替导线将图甲的电路连接完整，要求：闭合开关后滑动变阻器的滑片向右滑时灯变亮。
（2）在确认电路和器材无误后，小明开始进行实验，当滑动变阻器的滑片P移到某位置时，电压表示数如图乙所示，为了测出小灯泡的额定功率，他应将滑片P向______（选填“左”或“右”）移动。
（3）小明在实验中移动滑片P时，突然小灯泡的灯丝烧断了，则电压表的示数将______（选填“变大”或“变小”）。
（4）小明换用相同规格的小灯泡重新进行实验，实验结束后，他利用实验数据绘制了如图丙所示的图像。由图像可知：小灯泡的额定功率为______W；图像不是直线说明______。
（5）小明做完实验后用如图丁所示的电路也测出了额定电压为的小灯泡的额定功率。已知定值电阻的阻值为，电源电压保持不变，请完成下列实验步骤：
闭合开关，移动滑片P，使电流表的示数为______，读出此时电流表的示数为I。则小灯泡的额定功率表达式：______（用已知量和测量量表示）
21．LED灯是一种新型的环保节能灯，小梦为了探究LED灯与家用普通白炽灯、普通节能灯的发光效率，他用如图所示的装置进行了实验（其中为光敏电阻，其电阻值与光照强度成反比）其实验步骤如下：
①先把的普通白炽灯接入灯座，通过调整，使灯泡与温度计的玻璃泡距离约为，灯泡与热敏电阻的距离约为。闭合开关S和，通电，分别读出温度计和电流表的示数，并填入下表。
②接着分别把规格相同的普通节能灯和LED灯接入灯座，重复上述实验。
根据小梦的探究，请回答：
（1）电能转化为内能最多的灯是______，这是通过观察______来比较的。
（2）电能转化为光能最多的灯是______，这是通过观察______来比较的。
（3）LED灯的发光效率较______（填“高”或“低”）。
（4）综合分析表中数据可知，的LED灯的发光亮度与______W的白炽灯发光亮度相当。
四、综合题（共2小题，计16分）
22．（7分）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示．电路中电源电压恒为，定值电阻的阻值为，电压表的量程为，轻质绝缘的压力检测板M与力敏电阻R相连，R的阻值与压力F的关系如图乙所示．闭合开关S后，试问
（1）当检测板所受压力增大时，电压表的示数______（选填“增大”“减小”或“不变”）
（2）检测板不受压力时，电压表的示数为多少？
（3）该装置所能测量的最大压力为多少？
23．（9分）如图甲是某电热饮水机的电路图，铭牌如图乙．R、均为加热电阻（不受温度影响），S是温控器，当温度较低时，S闭合，饮水机处于加热状态。当水沸腾后，S会自动断开进入保温状态，从而实现了自动温度开关控制．．求：
甲
乙
（1）电热饮水机加热水，是通过______的方式增加水的内能．
（2）电热饮水机在保温状态正常工作时，电路中的电流是多少？R的阻值是多少？
（3）在电热饮水机中装满初温为的水，将其加热到，水吸收的热量是多少？
（4）将该电热饮水机单独接入家庭电路中，加热，标有“”的电能表的铝质圆盘转动了30转，此时电路的实际电压是多少？ 湿度RH/%
0
20
40
60
80
100
湿敏电阻
10
30
50
70
90
110
电阻
5
10
20
电流
0.4
0.2
灯泡类型
盒内初温
盒内末温
电流表示数
白炽灯
普通节能灯
LED灯
电热饮水机
型号：XF—LS22 额定加热功率：
容积： 额定保温功率：
额定电压： 额定频率：
