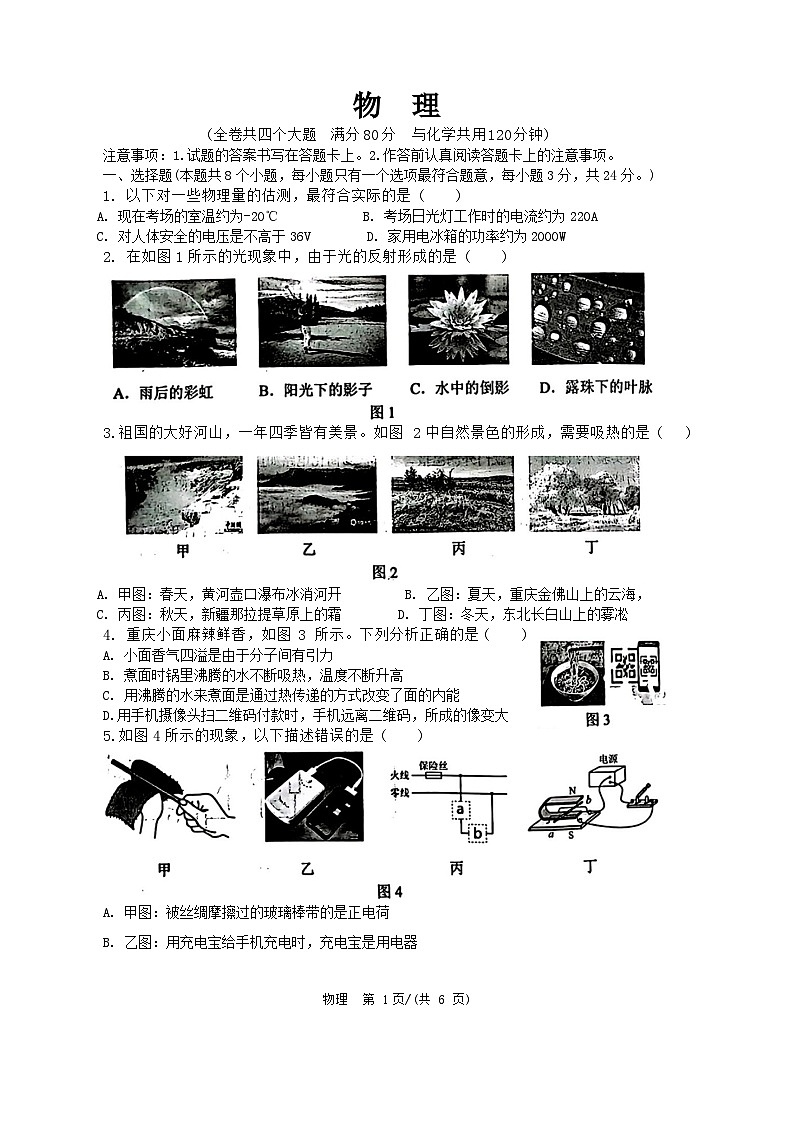

2023-2024学年重庆市渝中区重庆市九年级（上）期末物理试卷

这是一份2023-2024学年重庆市渝中区重庆市九年级（上）期末物理试卷，共6页。试卷主要包含了试题的答案书写在答题卡上等内容，欢迎下载使用。
注意事项：1.试题的答案书写在答题卡上。2.作答前认真阅读答题卡上的注意事项。
一、选择题(本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分。)
1. 以下对一些物理量的估测，最符合实际的是( )
A. 现在考场的室温约为-20℃ B. 考场日光灯工作时的电流约为220A
C. 对人体安全的电压是不高于36V D. 家用电冰箱的功率约为2000W
2. 在如图1所示的光现象中，由于光的反射形成的是( )
3.祖国的大好河山，一年四季皆有美景。如图2中自然景色的形成，需要吸热的是( )
A. 甲图：春天，黄河壶口瀑布冰消河开 B. 乙图：夏天，重庆金佛山上的云海，
C. 丙图：秋天，新疆那拉提草原上的霜 D. 丁图：冬天，东北长白山上的雾凇
4. 重庆小面麻辣鲜香，如图3 所示。下列分析正确的是( )
A. 小面香气四溢是由于分子间有引力
B. 煮面时锅里沸腾的水不断吸热，温度不断升高
C. 用沸腾的水来煮面是通过热传递的方式改变了面的内能
D.用手机摄像头扫二维码付款时，手机远离二维码，所成的像变大
5.如图4所示的现象，以下描述错误的是( )
A. 甲图：被丝绸摩擦过的玻璃棒带的是正电荷
B. 乙图：用充电宝给手机充电时，充电宝是用电器
物理 第 1页/(共 6 页)C. 丙图：a处应该装开关，b处应该装灯
D. 丁图：闭合开关，可以探究电动机的工作原理

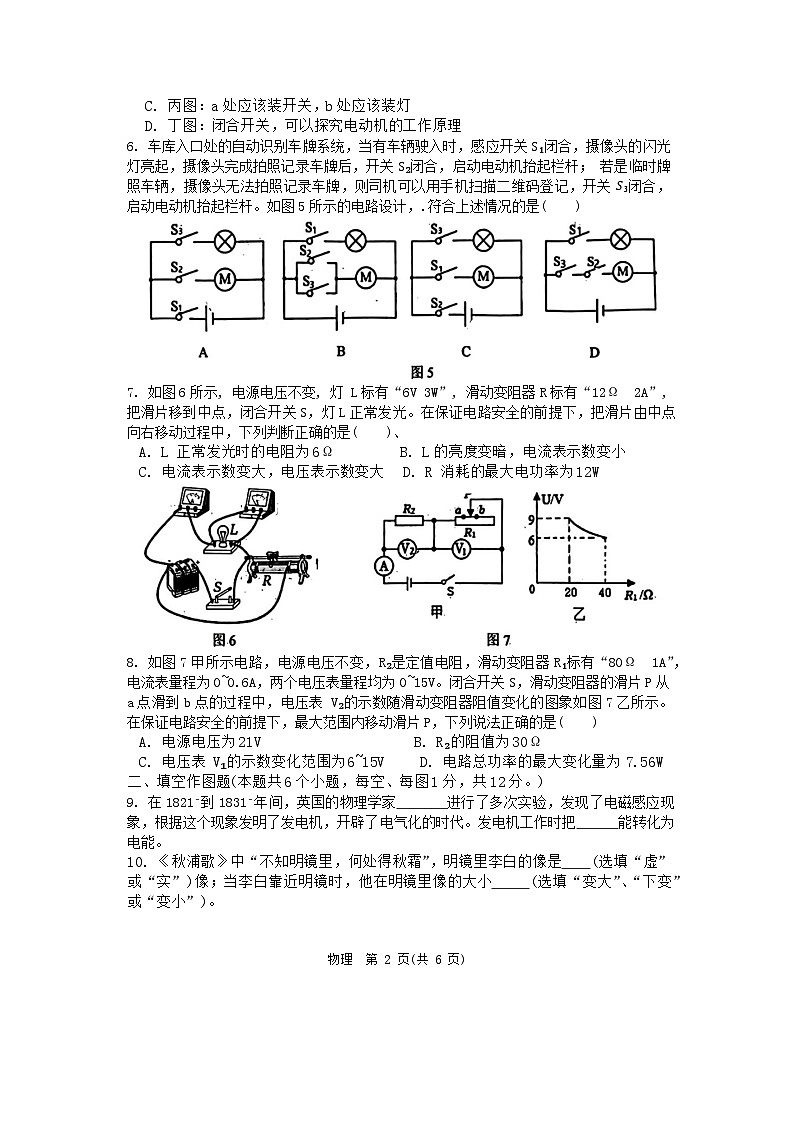

6. 车库入口处的自动识别车牌系统，当有车辆驶入时，感应开关S₁闭合，摄像头的闪光灯亮起，摄像头完成拍照记录车牌后，开关S₂闭合，启动电动机抬起栏杆； 若是临时牌照车辆，摄像头无法拍照记录车牌，则司机可以用手机扫描二维码登记，开关 S₃闭合，启动电动机抬起栏杆。如图5所示的电路设计，.符合上述情况的是( )
7. 如图6所示, 电源电压不变, 灯 L标有“6V 3W”, 滑动变阻器R标有“12Ω 2A”, 把滑片移到中点，闭合开关S，灯L正常发光。在保证电路安全的前提下，把滑片由中点向右移动过程中，下列判断正确的是( )、
A. L 正常发光时的电阻为6Ω B. L的亮度变暗，电流表示数变小
C. 电流表示数变大，电压表示数变大 D. R 消耗的最大电功率为12W
8. 如图7甲所示电路，电源电压不变，R₂是定值电阻，滑动变阻器R₁标有“80Ω 1A”，电流表量程为0~0.6A，两个电压表量程均为0~15V。闭合开关S，滑动变阻器的滑片P从a点滑到b点的过程中，电压表 V₂的示数随滑动变阻器阻值变化的图象如图7乙所示。在保证电路安全的前提下，最大范围内移动滑片P，下列说法正确的是( )
A. 电源电压为21V B. R₂的阻值为30Ω
C. 电压表 V₁的示数变化范围为6~15V D. 电路总功率的最大变化量为 7.56W
二、填空作图题(本题共6个小题，每空、每图1分，共12分。)
9. 在1821⁻到1831⁻年间，英国的物理学家 进行了多次实验，发现了电磁感应现象，根据这个现象发明了发电机，开辟了电气化的时代。发电机工作时把 能转化为电能。
10. 《秋浦歌》中“不知明镜里，何处得秋霜”，明镜里李白的像是 (选填“虚”或“实”)像；当李白靠近明镜时，他在明镜里像的大小 (选填“变大”、“下变”或“变小”)。

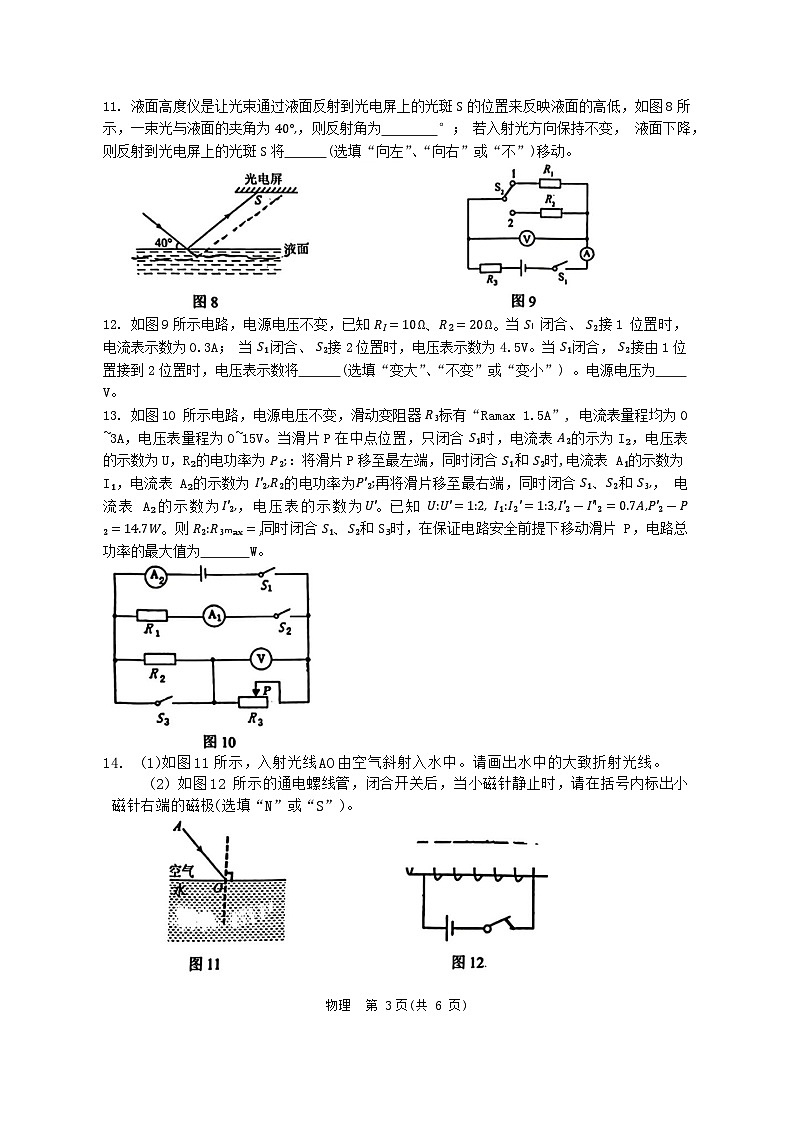

物理 第 2 页(共 6 页)11. 液面高度仪是让光束通过液面反射到光电屏上的光斑S的位置来反映液面的高低，如图8所示，一束光与液面的夹角为 40°,，则反射角为 °； 若入射光方向保持不变， 液面下降，则反射到光电屏上的光斑S将 (选填“向左”、“向右”或“不”)移动。
12. 如图9所示电路，电源电压不变，已知 RI=10Ω、R2=20Ω。当 Sₗ闭合、 S₂接1 位置时，电流表示数为0.3A； 当 S₁闭合、 S₂接2位置时，电压表示数为4.5V。当 S₁闭合， S₂接由1位置接到2位置时，电压表示数将 (选填“变大”、“不变”或“变小”) 。电源电压为 V。
13. 如图10 所示电路，电源电压不变，滑动变阻器 R₃标有“Ramax 1.5A”, 电流表量程均为0~3A，电压表量程为0~15V。当滑片P在中点位置，只闭合 S₁时，电流表 A₂的示为I₂，电压表的示数为U，R₂的电功率为 P₂;：将滑片P移至最左端，同时闭合 S₁和 S₂时,电流表 A₁的示数为I₁，电流表 A₂的示数为 I'₂,R₂的电功率为P'₂;再将滑片移至最右端，同时闭合 S₁、S₂和 S₃,， 电流表 A₂的示数为I'₂,，电压表的示数为U'。已知 U:U'=1:2, I₁:I₂'=1:3,I'₂-I''₂=0.7A,P'₂-P₂=14.7W。则 R₂:R₃ₘₐₓ=;同时闭合 S₁、S₂和S₃时，在保证电路安全前提下移动滑片 P，电路总功率的最大值为 W。
14. (1)如图11所示，入射光线AO由空气斜射入水中。请画出水中的大致折射光线。
(2) 如图12 所示的通电螺线管，闭合开关后，当小磁针静止时，请在括号内标出小磁针右端的磁极(选填“N”或“S”)。
物理 第 3页(共 6 页)三、实验探究题(本题共3个小题, 15 小题6分, 16 小题8分, 17 小题8分, 共22分。)
15. (1) 小鲁用如图13 甲的装置探究“海波的熔化规律”。实验利用水浴法加热，主要目的是使加热的物质 。某时刻温度计示数如图13乙，其温度为 ℃。根：据实验数据绘出海波的温度随时间变化的图象如图13丙，由图象可知海波属于 (选填“晶体”或“非晶体”)。
(2) 小巴在探究“凸透镜成像的规律”实验中，将凸透镜(焦距为10cm)、蜡烛、光屏等安装在光具座上，要调整烛焰、凸透镜和光屏的中心在 ；如图14所示，将凸透镜固定在光具座50cm刻度线处，把点燃的蜡烛放置在光具座 15cm刻度线处，应该适当向 (选填“左”或“右”)移动光屏，才能在光屏上得到清晰的像，生活中的 (选填“照相机”、“投影仪”或“放大镜”)利用了此时的成像特点。
16. 小红在测量小灯泡额定功率的实验中，.器材如下：额定电压为2.5V的小灯泡、三节.新干电池、滑动变阻器、电压表、电流表、开关、导线若干。
(1) 连接电路前，电压表指针如图15 甲所示，接下来对电压表进行的操作是 ；
(2) 连接电路时，开关应该 (选填“断开”或“闭合”)；
(3)请用笔画线代替导线，完成图15乙的电路连线(要求滑片向右移动灯变亮，导线不允许交叉)；
(4).小红通过移动滑动变阻器滑片，得到多组数据，如下表所示：
当电压表示数为2.5V时，电流表的示数如图 15 丙所示，为 A，小灯泡的额定功率为 W，小灯泡正常发光时的电阻约为 Ω(保留 位小数)，；
(5) 小红实验中还发现小灯泡的实际功率越大，小灯泡的亮度越 ；
(6)参考表中数据，如图16所示的小灯泡功率P与P、P与U²的大致图像正确的是 。
物理 第 4页(共 6 页)实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.16
0.20
0.24
0.28

0.32
17. 物理兴趣小组探究“电流与电压、电阻的关系”。实验电路如图17甲所示，电源电压恒为4.5V,电流表量程为0~0.6A, 电压表量程为0~3V, R₁可选用5Ω、10Ω、15Ω、20Ω。
(1) 闭合开关前，应该把滑片P滑至 (选填“A”或“B”)端，目的是 ；
(2) 若闭合开关，电流表无示数，电压表有示数，则电路中的故障可能是 (选填“RI”或“R₂”) 断路;
(3) 故障排除后，首先探究”电流与电压的关系”，得到的数据如图17乙的表格，可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成 ；
(4) 接下来用5Ω、10Ω、15Ω、20Ω四个定值电阻进一步探究“电流与电阻的关系”，描绘了如图17丙的图象，分析可知：四次实验都保持电压表的示数为 V不变，四次实验中滑动变阻器R₂的最大功率为 W；
(5)在(4)问的实验中，用R₁=5Ω做完实验后，把 R₁换成10Ω接入电路，接下来的操作，以下方案可行的是 ； (选填“方案 ”、“方案二”或“都可以”)
方案一：滑片位置不变，闭合开关，向B端移动滑片，使电压表示数达到设定的值。
方案二：把滑片移到B端，闭合开关，再向A 端移动滑片，使电压表示数达到设定的值。
(6) 实验兴趣小组所用的 R₂的最大阻值至少为 Ω。
四、论述计算题(本题共3个小题, 18小题6分, 19小题8分, 20小题8分, 共22分。解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分。)
18. 如图18所示电路，电源电压不变，定值电阻 R₁的阻值为20Ω。只闭合开关 S₁时, 电流表示数为0.3A。开关S₁和S₂均闭合时，电流表示数为0.5A。求：
(1) 电源电压为多少 V?
(2) 定值电阻 R₂的阻值为多少Ω?
物理 第 5页(共 6 页)19. 小华自主设计了一款家用电热浴足盆，其简化原理图如图19所示。盆内加热电阻 R₁的阻值为 48.4Ω，盆外分压电阻. R₂的阻值为 151.6Ω;开关S接不同的触点1或2，浴足盆分别以快热或慢热状态工作。 R₁和 R₂的阻值不受温度变化的影响，则：
(1) 正常慢热状态时，电路中的电流为多少A?
(2) 进行正常快热状态测试时，小华发现将盆内 3kg的水升温 40°C共用时630s, 测试中加热水的效率为多少? [C水=4.2×103J/kg ∘C】
(3) 在某次用电高峰期间测试时，小华关闭家中其它用电器，只让浴足盆以慢热状态工作，发现家中标有 3000m/kW⋅h"电能表的转盘每转过 10转刚好用时60s。此次测试中，电路两端实际的总电压为多少V?
20. 某实验小组设计了一款门外测温报警装置，其简化电路如图20所示。门外来人用手按压力感电路中的压敏电阻 R压(其阻值随压力的增大而变小) ，当定值电阻R₁两端的电压 U₁≥1V时，将触发热感电路开关 S₂闭合；若热感电路中的电流 I₂≥0.2A,，则会触发另外的报警器(图中未画出) 发出警报，门内人员即可通过报警提示决定是否开门。还可以通过调节滑动变阻器 R₂来设置不同的报警临界温度。已知两电路的电源电压均为6V，电压表量程为0~3V，电流表量程为 0>0.6A,R₁的阻值为6Ω， R₂标有“50Ω1A”, 热敏电阻 R热随温度的变化情况如下表格。
(1) 当电压表示数为1V时，力感电路消耗的总功率为名少W?
(2) 当设置的报警临界温度为 36.5°C时，滑动变阻器接入电路的阻值为多少Ω?
(3) 若移动滑片完成某次设置后，电路安全前提下， R₁和 R₂的最大功率之比为1：3，则此次设置的报警临界温度为多少 ∘C？
物理 第 6 页(共 6 页)温度/℃
35
35.5
36
36.5
37
37.5
38
38.5
30
R ₂/Ω
45
36.5
25
39
21.5
19
17.5
17
16.8
