人教版物理九年级全册同步讲义+专题练习第15章《电流和电路》单元测试卷（提升卷）（2份，原卷版+解析版）

这是一份人教版物理九年级全册同步讲义+专题练习第15章《电流和电路》单元测试卷（提升卷）（2份，原卷版+解析版），文件包含人教版物理九年级全册同步讲义+专题练习第15章《电流和电路》单元测试卷提升卷原卷版docx、人教版物理九年级全册同步讲义+专题练习第15章《电流和电路》单元测试卷提升卷解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。

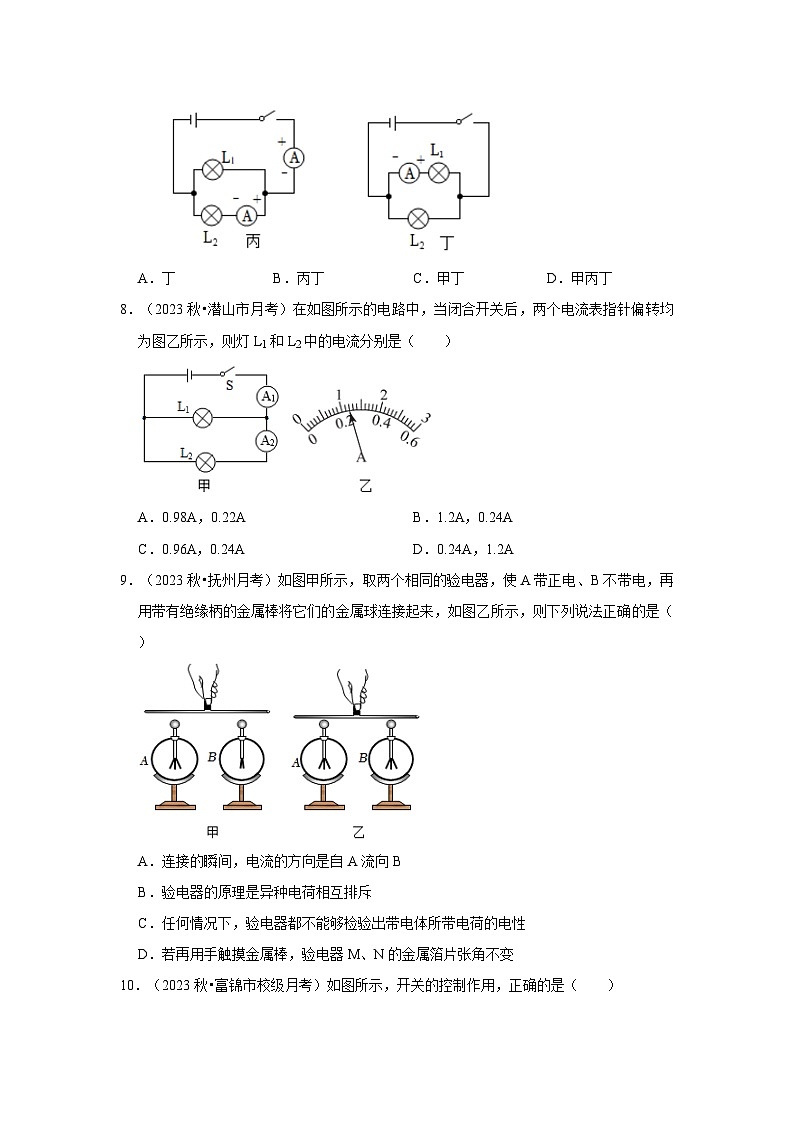

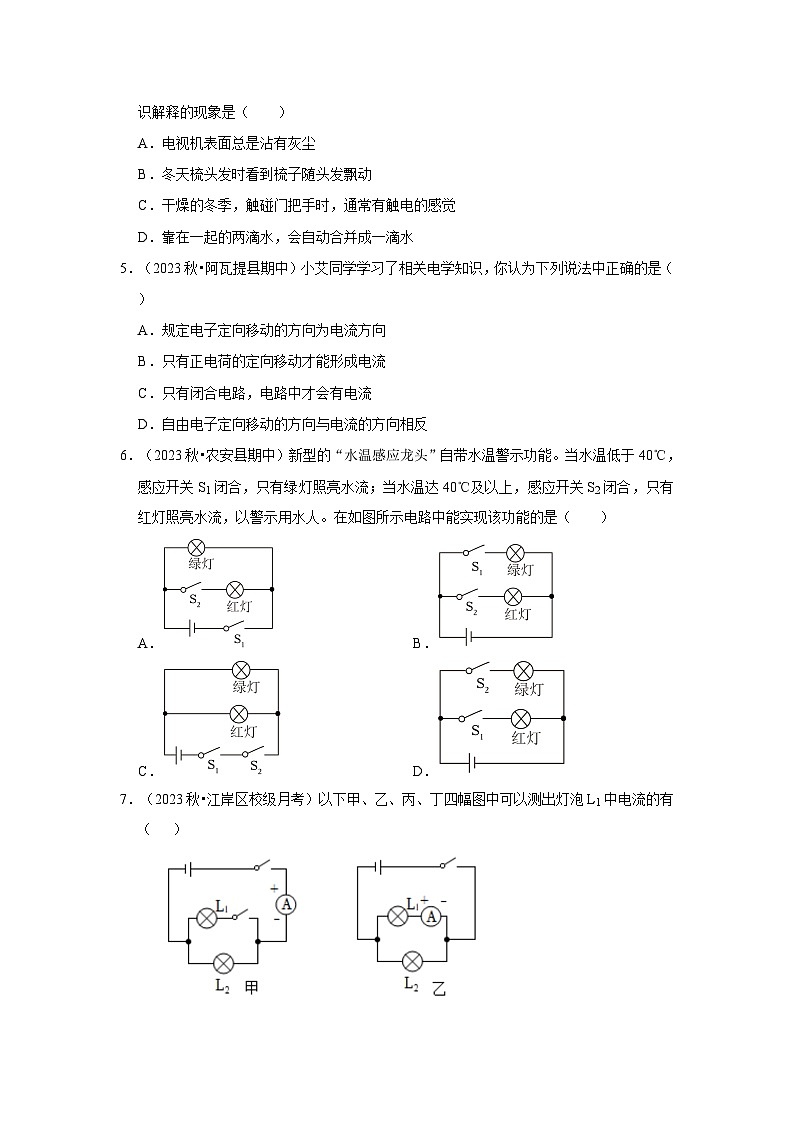

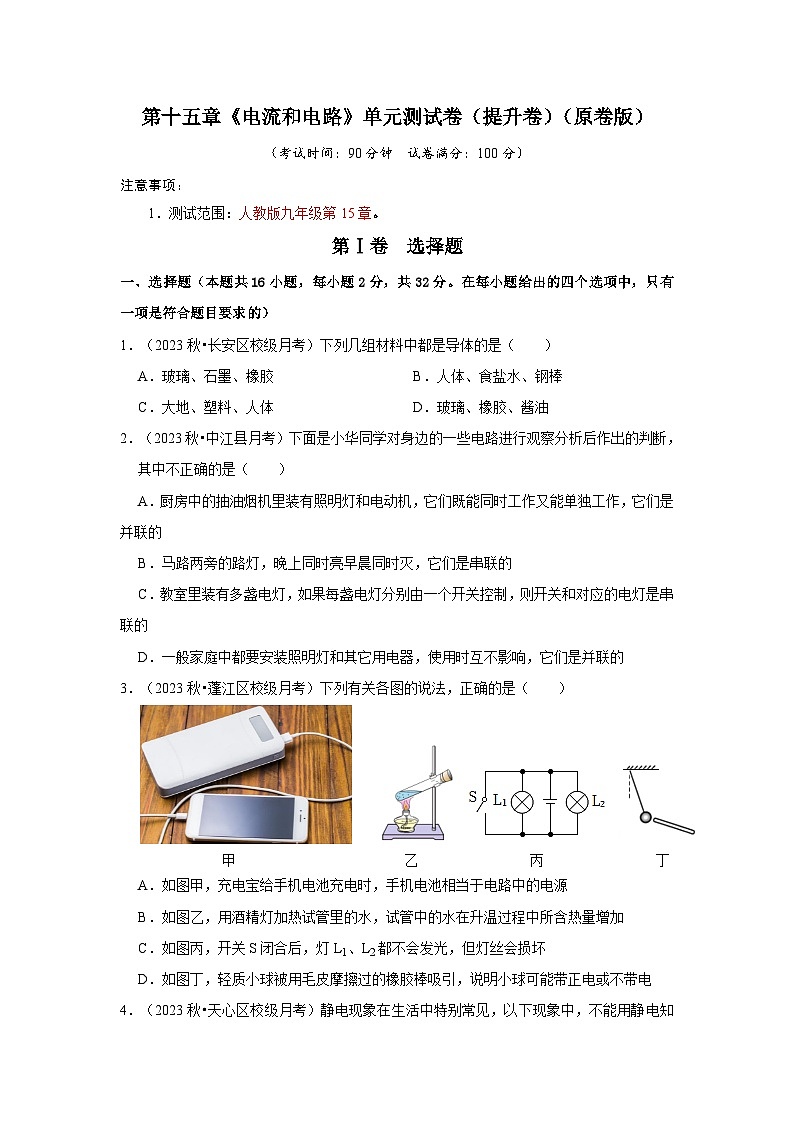

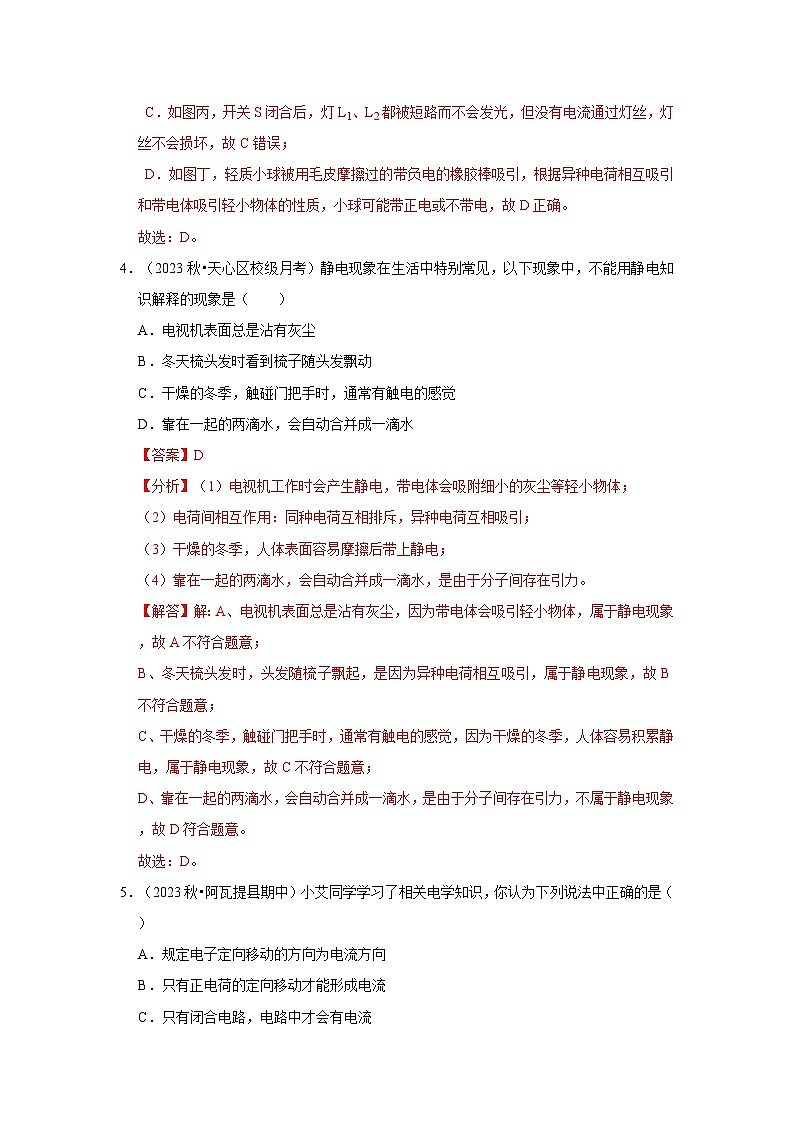

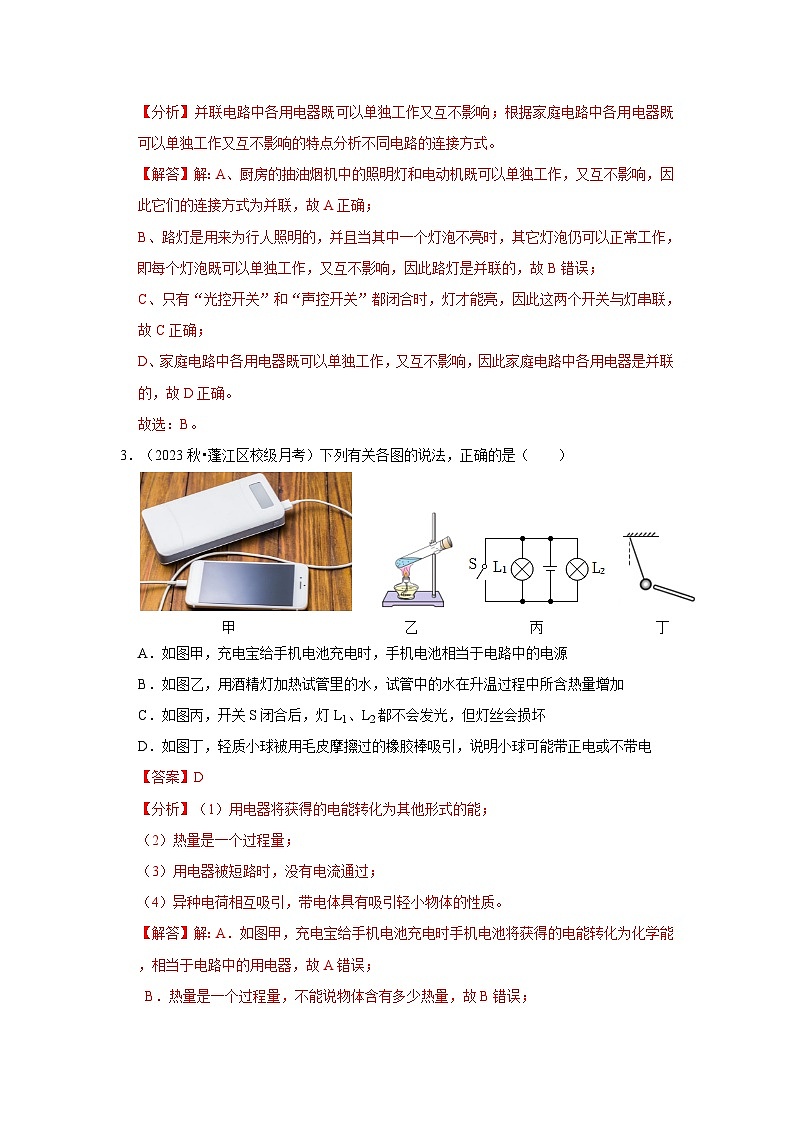

第十五章《电流和电路》单元测试卷（提升卷）（解析版）（考试时间：90分钟 试卷满分：100分） 注意事项：1．测试范围：人教版九年级第15章。第Ⅰ卷 选择题一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）1．（2023秋•长安区校级月考）下列几组材料中都是导体的是（　　）A．玻璃、石墨、橡胶 B．人体、食盐水、钢棒 C．大地、塑料、人体 D．玻璃、橡胶、酱油【答案】B【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。【解答】解：A、玻璃、石墨、橡胶中，只有石墨属于导体，故A错误；B、人体能够导电，食盐水属于溶液，能导电，钢棒属于金属，能导电，这些都是导体，故B正确；C、大地、塑料、人体中，只有大地和人体属于导体，故C错误；D、玻璃、橡胶、酱油中，只有酱油是导体，故D错误。故选：B。2．（2023秋•中江县月考）下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（　　）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的 B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的 C．教室里装有多盏电灯，如果每盏电灯分别由一个开关控制，则开关和对应的电灯是串联的 D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的【答案】B【分析】并联电路中各用电器既可以单独工作又互不影响；根据家庭电路中各用电器既可以单独工作又互不影响的特点分析不同电路的连接方式。【解答】解：A、厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联，故A正确；B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，故B错误；C、只有“光控开关”和“声控开关”都闭合时，灯才能亮，因此这两个开关与灯串联，故C正确；D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的，故D正确。故选：B。3．（2023秋•蓬江区校级月考）下列有关各图的说法，正确的是（　　）A．如图甲，充电宝给手机电池充电时，手机电池相当于电路中的电源 B．如图乙，用酒精灯加热试管里的水，试管中的水在升温过程中所含热量增加 C．如图丙，开关S闭合后，灯L1、L2都不会发光，但灯丝会损坏 D．如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球可能带正电或不带电【答案】D【分析】（1）用电器将获得的电能转化为其他形式的能；（2）热量是一个过程量；（3）用电器被短路时，没有电流通过；（4）异种电荷相互吸引，带电体具有吸引轻小物体的性质。【解答】解：A．如图甲，充电宝给手机电池充电时手机电池将获得的电能转化为化学能，相当于电路中的用电器，故A错误； B．热量是一个过程量，不能说物体含有多少热量，故B错误； C．如图丙，开关S闭合后，灯L1、L2都被短路而不会发光，但没有电流通过灯丝，灯丝不会损坏，故C错误； D．如图丁，轻质小球被用毛皮摩擦过的带负电的橡胶棒吸引，根据异种电荷相互吸引和带电体吸引轻小物体的性质，小球可能带正电或不带电，故D正确。故选：D。4．（2023秋•天心区校级月考）静电现象在生活中特别常见，以下现象中，不能用静电知识解释的现象是（　　）A．电视机表面总是沾有灰尘 B．冬天梳头发时看到梳子随头发飘动 C．干燥的冬季，触碰门把手时，通常有触电的感觉 D．靠在一起的两滴水，会自动合并成一滴水【答案】D【分析】（1）电视机工作时会产生静电，带电体会吸附细小的灰尘等轻小物体；（2）电荷间相互作用：同种电荷互相排斥，异种电荷互相吸引；（3）干燥的冬季，人体表面容易摩擦后带上静电；（4）靠在一起的两滴水，会自动合并成一滴水，是由于分子间存在引力。【解答】解：A、电视机表面总是沾有灰尘，因为带电体会吸引轻小物体，属于静电现象，故A不符合题意；B、冬天梳头发时，头发随梳子飘起，是因为异种电荷相互吸引，属于静电现象，故B不符合题意；C、干燥的冬季，触碰门把手时，通常有触电的感觉，因为干燥的冬季，人体容易积累静电，属于静电现象，故C不符合题意；D、靠在一起的两滴水，会自动合并成一滴水，是由于分子间存在引力，不属于静电现象，故D符合题意。故选：D。5．（2023秋•阿瓦提县期中）小艾同学学习了相关电学知识，你认为下列说法中正确的是（　　）A．规定电子定向移动的方向为电流方向 B．只有正电荷的定向移动才能形成电流 C．只有闭合电路，电路中才会有电流 D．自由电子定向移动的方向与电流的方向相反【答案】D【分析】（1）电荷的定向移动形成电流；在物理学中规定，正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反；（2）电路中有持续电流的条件：一是有电源，二是电路是闭合的。【解答】解：ABD、正电荷、负电荷的定向移动都能形成电流；在物理学中规定，正电荷定向移动的方向为电流方向，而自由电子（带负电）定向移动的方向与电流的方向相反，故AB错误、D正确；C、电路闭合，且电路中有电源，电路中才会有电流，故C错误。故选：D。6．（2023秋•农安县期中）新型的“水温感应龙头”自带水温警示功能。当水温低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。在如图所示电路中能实现该功能的是（　　）A． B． C． D．【答案】B【分析】由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明红灯和绿灯互不影响、独立工作，据此进行解答。【解答】解：由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流，说明感应开关S1只控制绿灯，因此感应开关S1与绿灯串联；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明感应开关S2只控制红灯，因此感应开关S2与红灯串联；因为绿灯和红灯工作时互不影响、独立工作，所以绿灯与红灯并联，故B正确。故选：B。7．（2023秋•江岸区校级月考）以下甲、乙、丙、丁四幅图中可以测出灯泡L1中电流的有（　　）A．丁 B．丙丁 C．甲丁 D．甲丙丁【答案】B【分析】电流表应与被测用电器串联，且电流要从正接线柱流入、从负接线柱流出；在并联电路中干路电流等于各支路电流之和。【解答】解：甲图中，电流表在干路上，测两灯的总电流，不能测量通过L1的电流；乙图中，电流表与灯L1串联，但电流表正负接线柱接反，不能测量通过L1的电流；丙图中，干路电流表测量干路中电流，L2支路上的电流表测量通过L2的电流，两电流表正负接线柱接法正确，通过L1的电流等于两电流表的示数之差，能间接测量通过L1的电流；丁图中，电流表与灯L1串联，电流表正负接线柱接法正确，能直接测量通过L1的电流。可见，能测量通过L1的电流的是丙、丁。故选：B。8．（2023秋•潜山市月考）在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯L1和L2中的电流分别是（　　）A．0.98A，0.22A B．1.2A，0.24A C．0.96A，0.24A D．0.24A，1.2A【答案】C【分析】由电路图可知，两电阻并联，电流表A1测干路电流，A2测L2支路的电流，根据并联电路的电流特点确定两电流表的量程，并根据分度值读出其大小和求出通过L1的电流。【解答】解：由电路图可知，两电阻并联，电流表A1测干路电流，A2测L2支路的电流，因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，所以A1的量程为0～3A，分度值为0.1A，干路电流I＝1.2A，A2的量程为0～0.6A，分度值为0.02A，通过L2支路的电流I2＝0.24A，则通过L1的电流I1＝I﹣I2＝1.2A﹣0.24A＝0.96A。故选：C。9．（2023秋•抚州月考）如图甲所示，取两个相同的验电器，使A带正电、B不带电，再用带有绝缘柄的金属棒将它们的金属球连接起来，如图乙所示，则下列说法正确的是（　　）A．连接的瞬间，电流的方向是自A流向B B．验电器的原理是异种电荷相互排斥 C．任何情况下，验电器都不能够检验出带电体所带电荷的电性 D．若再用手触摸金属棒，验电器M、N的金属箔片张角不变【答案】A【分析】验电器的原理是同种电荷相互排斥，验电器可以检验物体是否带电，但不能直接检验所带电荷的电性；人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反。【解答】解：A、由题意知，A带正电、B不带电，当连接的瞬间，自由电子从B流向A，而电流方向与自由电子定向移动方向相反，所以电流的方向是自A流向B，故A正确；B、验电器的原理是同种电荷相互排斥，故B错误；C、一般情况下验电器不能够检验出带电体所带电荷的电性，但如果已知验电器所带电荷的电性，用该验电器去检验另一个带电体，可以根据两片金属箔张开角度的变化判断另一个带电体所带的电性（如果是同种电荷，金属箔张开角度变大，如果是异种电荷，金属箔张开角度变小），故C错误；D、实验中，若再用手触摸金属棒，由于手是导体，用电器所带电荷被导入大地，验电器M、N的金属箔片张角会变小，故D错误。故选：A。10．（2023秋•富锦市校级月考）如图所示，开关的控制作用，正确的是（　　）A．当S1、S2都闭合时，灯L2、L3发光 B．只闭合S1，灯L2、L3发光 C．只让灯L2发光，应该只闭合S1 D．当S1、S2都断开时，灯L2、L3发光【答案】A【分析】开关与所控制的电灯应串联，若开关在并联电路中的干路上则控制整个并联电路上的电灯。【解答】解：A、当S1、S2都闭合时，L1被开关S1短路，L2、L3并联，灯L2、L3发光；故A正确；B、只闭合S1，L1被开关S1短路，电路为L3的简单电路，只有L3发光，故B错误；C、只让灯L2发光，则与L2串联的S2要闭合，开关S1闭合后会将L1短路，所以还应闭合S1，此时L2、L3并联了，L3也会发光，故C错误；D、当S1、S2都断开时，L1、L3串联，灯L1、L3发光，故D错误。故选：A。11．（2022秋•青县期末）如图所示，这是四个用细线悬挂的泡沫塑料小球之间相互作用的情形。已知D球带负电，则另外三个球带电情况正确的是（　　）A．A球一定带负电 B．B球一定带负电 C．B球可能不带电 D．C球一定带正电【答案】D【分析】（1）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。（2）带电体的基本性质：吸引轻小物体。当两个小球相互排斥时，两小球一定带同种电荷；当两个小球相互吸引时，两小球可能带异种电荷，也可能一个带电，另一个不带电。【解答】解：由图可知，BC相互排斥，说明BC都是带电体，且带同种电荷；已知D球带负电，且CD相互吸引，故C带正电荷，则B带正电荷；B带正电，AB相互吸引（且泡沫塑料球的质量很小），所以A可能带负电荷，也可能不带电；综上分析，可知，ABC错误，D正确。故选：D。12．（2023秋•黄岛区月考）在如图所示的电路中，开关S闭合时，可能发生的现象是（　　）A．只有灯L1发光 B．只有灯L2发光 C．两灯同时发光 D．两灯都不发光，电源被烧坏【答案】D【分析】开关断开时，是并联电路；开关闭合后，形成电源短路。【解答】解：开关断开时，电路为并联电路，两灯都亮；当开关闭合时，会形成电源短路，即两灯泡均不发光，并且完好无损，但电源会被烧坏。故选：D。13．（2023秋•德化县校级月考）关于摩擦起电和电路，下列说法正确的是（　　）A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电 B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电 C．图丙中，可以用导线将电池正负极长时间直接连接 D．图丁中，马路旁的路灯，晚上同时亮，早上同时熄，它们是串联的【答案】B【分析】（1）两个带电物体相互排斥，有两种可能：①都带正电；②都带负电；（2）摩擦起电的实质是电荷的转移，得电子的物质带负电，失去电子的物质带正电；（3）电源两极被导线直接连通叫做短路。发生短路时，会因电流过大，容易造成电源损坏；（4）串联电路电流只有一条路径，各处电流相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等。【解答】解：A、图甲中，两个带电小球相互排斥，有两种可能：①都带正电；②都带负电，故A错误；B、图乙中，玻璃棒在丝绸上摩擦后，玻璃棒失去电子而带正电，故B正确；C、图丙中，当用导线直接把电源的正负极相连时电流没有通过任何用电器，会使电源短路，电路中电流过大，容易造成电源烧毁，因此不可以用导线将电池正负极长时间直接连接，故C错误；D、马路旁的路灯，晚上同时亮，早上同时熄，当一只灯坏了，其他灯不受影响，因此它们的连接方式是并联，故D错误。故选：B。14．（2022秋•鹤壁期中）下列物理量的估测，最符合实际的是（　　）A．教室内一盏日光灯正常工作的电流约为180mA B．初中生从一楼走到三楼做功约1×104J C．成年人的正常体温是39℃ D．家用台灯工作时的电流约1A【答案】A【分析】根据对家用电器正常工作时电流的了解、对初中生上楼功的了解、正常体温的了解进行解答。【解答】解：A、教室内一盏日光灯正常工作的电流约为180mA，故A正确；B、一个中学生的平均体重约500N，每层楼的高度约为3m，从一楼到三楼约为6m，初中生从一楼到三楼克服重力做功W＝Fs＝500N×6m＝3000J，故B错误；C、成年人的正常体温是36.5℃，39℃时处于发热状态，故C错误；D、家用台灯工作时的电流约0.1A，故D错误。故选：A。15．（2023秋•南岸区校级月考）用下列电路探究电路的电流规律时，电流表A1、A2的示数如图，则流过灯泡L1、L2的电流分别是（　　）A．0.7A 0.4A B．0.3A 0.4A C．0.14A 0.26A D．0.7A 0.13A【答案】B【分析】由实物图可知，两灯泡并联，电流表A1测干路电流，A2测L2支路的电流，根据图示和并联电路的电流特点求出通过两灯的电流。【解答】解：由图可知，灯泡L1、L2并联，电流表A1测干路电流，A2测L2支路的电流；根据并联电路的电流特点可知，A1的示数应大于A2的示数，而图中电流表A1的指针偏转角度比A2的小，所以电流表A1选择的是大量程（即0～3A），分度值为0.1A，其示数即干路电流为0.7A；电流表A2选择的是小量程（即0～0.6A），分度值为0.02A，其示数即通过灯泡L2的电流为0.4A；因并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流为I1＝I﹣I2＝0.7A﹣0.4A＝0.3A。综上分析可知，ACD错误，B正确。故选：B。16．（2023秋•朔州期中）植绒布是以各类布料为底布，正面植上尼龙绒毛或粘胶绒毛，再经过烘蒸和水洗加工而成的面料，如图所示。植绒的原理是利用电荷间相互作用的规律，使绒毛带上负电荷，绒毛受被植绒物体的吸引，呈垂直状加速飞升到需要植绒的物体表面上，由于被植绒物体涂有胶粘剂，绒毛就被垂直粘在被植绒物体上。依据上述植绒原理，下列说法正确的是（　　）A．绒毛带上负电荷，是由于创造了新的电荷 B．被植绒物体可能带正电 C．植绒原理与验电器的工作原理相同 D．被植绒物体接触绒毛后会失去电子【答案】B【分析】摩擦起电的实质是电子的转移，得到电子的带负电，失去电子的带正电；同种电荷相互排斥，异种电荷相互吸引；验电器是根据同种电荷相互排斥的原理制成的。【解答】解：A、绒毛带上负电荷，是由于绒毛得到了电子，存在多余的电子，所以带负电，不是创造了新的电荷，故A错误；B、由题意知，绒毛与被植绒物体相互吸引，绒毛带负电，所以被植绒物体可能带正电，故B正确；C、植绒原理是绒毛与被植绒物体相互吸引，而验电器的工作原理是同种电荷相互排斥，二者原理不相同，故C错误；D、被植绒物体接触绒毛后是电子的转移，故D错误。故选：B。第Ⅱ卷 非选择题二、填空题（本题共6小题，每题2分，共12分）17．（2023秋•临川区月考）教室里的电风扇叶片上有不少灰尘，这是因为带电体具有 　吸引　轻小物体的性质，所以灰尘容易附着在风扇叶片上。断开开关后，风扇不会立刻停止转动，这是由于风扇具有 　惯性　。【答案】吸引；惯性。【分析】（1）带电体具有吸引轻小物体的性质；（2）物体保持原有运动状态不变的性质叫惯性。【解答】解：带电体具有吸引轻小物体的性质，所以灰尘容易附着在风扇叶片上。断开开关后，由于风扇具有惯性，要保持原来的运动状态不变，所以风扇不会立刻停止转动。故答案为：吸引；惯性。18．（2023秋•思明区校级月考）把两种不同的金属片插入柠檬，制成“水果电池”，如图所示，“水果电池”的作用是把 　化学　能转化为 　电　能。【答案】化学；电【分析】水果电池是将化学能转化为电能的装置。【解答】解：水果电池中贮存的是化学能，供电时是将化学能转化为电能。故答案为：化学；电。19．（2023秋•零陵区月考）小聪家里有一台透明电冰箱。她发现，当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了。她经过仔细研究发现冰箱门上方有一个如图所示的开关，开关与冷藏室内的照明灯是 　串联　的；电冰箱主要靠压缩机工作，压缩机和冰箱内的灯是 　并联　的。（选填“串联”或“并联”）【答案】串联；并联。【分析】串联电路中各用电器互相影响，而并联电路中各用电器可以独立工作，互不影响，据此判断。【解答】解：由题意知，开关与冷藏室内的照明灯是串联；压缩机和冷藏室内的照明灯工作时互不影响，根据并联电路各支路上的用电器互不影响可知：压缩机和照明灯在电路中的连接方式是并联；对于电冰箱而言，我们可以看到这样的现象：打开冰箱门灯泡亮，压缩机不一定工作；关闭冰箱门，灯泡不工作，压缩机此时照样正常工作，说明两者之间可以独立工作，互不影响，因此是并联的。故答案为：串联；并联。20．（2023秋•潘集区月考）如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则通过L1的电流是 　0.7　A，通过L2的电流是 　0.9　A。【答案】0.7；0.9。【分析】先分析电路的结构，然后根据并联电路电流的规律进行判断电流表的示数。【解答】解：（1）由图示电路可知，灯泡L1、L2并联，电流表A2测的是通过L2的电流，电流表A1测干路中的电流；由于电流表A2的示数为0.9A，则通过L2电流的电流I2＝0.9A；（2）因为电流表A1的示数为1.6A，则通过L1的电流I1＝I﹣I2＝1.6A﹣0.9A＝0.7A。故答案为：0.7；0.9。21．（2022秋•南海区校级期中）如图甲所示，当开关闭合时，电流表测量的是通过 　L2　（填“L1”、“L2”或“L1和L2”）的电流。两个灯泡的连接方式是 　并　联，电流表的指针偏转如图乙，其示数为 　0.28　A。【答案】L2；并；0.28。【分析】由图甲可知，两灯泡并联，电流表测L2支路的电流，根据电流表的量程，再确定分度值，根据电流表指针的位置，读出示数。【解答】解：由图甲可知，两灯泡并联，电流表与L2串联，则电流表测L2支路的电流，由图可知：电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A。故答案为：L2；并；0.28。22．（2023秋•新城区月考）如图所示，若将两个开关都闭合时，电流表A2测量的是 　L1和L2　的电流，此时A1和A2的指针偏转角度相同，通过L2和L3的电流之比为1：8，当将控制L1的开关断开后，发现A2的示数减少了0.32A，则两开关都闭合时流过L2的电流为 　0.24　A。【答案】L1和L2；0.24【分析】（1）把几个用电器首尾相接，连入电路就是串联；把几个用电器首首相接，尾尾相接，再连入电路，就是并联；根据串并联的概念，结合开关的断开与闭合情况，判断各灯泡的连接方式。（2）根据并联电路中干路电流等于各支路电流之和求出通过灯泡的电流，然后根据已知通过L1、L3的电流之比求出L3的电流，根据并联电路的特点和欧姆定律分别求出A1和A2的示数，由于A1和A2的指针偏转角度相同，据此讨论求出L2的电流。【解答】解：（1）根据电路图可知，电流从电源正极流出，一路经过L3，另一路经过电流表A2，从电流表流出后分别经过L1和L2，经过L1后直接回到电源负极，支路L2、L3汇合共同经过电流表A1后回到电源负极；因此电灯L1、L2、L3的连接方式是并联，电流表A1是测量L2和L3的总电流，电流表A2是测量L1和L2的总电流；（2）因为并联电路中，干路电流等于各支路电流之和，并且控制L1的开关断开时，A2的示数减少了0.32A，则通过L1的电流为0.32A，已知通过L1、L3的电流之比为1：8，则L3的电流I3＝8I1＝8×0.32A＝2.56A；因为并联电路中，干路电流等于各支路电流之和，则：A1示数为IA1＝I2+I3＝I2+2.56A，A2示数为IA2＝I1+I2＝0.32A+I2，则：A1示数大于A2示数，由于电流表有两个量程分别为0～0.6A，0～3A，根据分度值可知：A1和A2的指针偏转角度相同时，IA1＝5IA2，即：I2+2.56A＝5（0.32A+I2），解得：I2＝0.24A。故答案为：L1和L2；0.24。三．作图题（本题共3小题，共9分）23．（2023秋•香坊区校级月考）一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它M们同时工作。现有照明灯一盏、换气扇一个、开关两个，请设计你认为符合上述要求的电路。【答案】【分析】由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联，据此设计电路。【解答】解：要求电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关；如下所示：24．（2023秋•蓬江区校级月考）请根据图1中的电路图连接实物图，导线不能交叉。【答案】【分析】根据题意分析电路的连接方式、电流表的作用、开关的位置，然后连接实物图。【解答】解：根据图1可知，两灯并联，开关S2与灯L2串联在一条支路中；S1控制整个电路，电流表测干路电流，根据并联电路电流的规律，电流表可选用大量程串联在电路中，由于不知道电路中电流的大小，电流表选用大量程；根据电路图连接实物图，如下所示：25．（2023秋•铁西区校级月考）如图1所示，在图2所示虚线中画出实物图的电路图。【答案】【分析】根据实物图分析电路的连接情况，再画出对应的电路图。【解答】解：由实物图知，两灯并联，开关S2在干路上，S1在L1支路上，电路图如图所示：四．实验题（本题共2小题，共16分）26．（2023秋•赛罕区校级月考）在“探究串联电路的电流特点”的实验中，小明设计了如图甲所示的电路，选用了两个不同的小灯泡，然后用一个电流表分别接在a、b、c三处去测量电流。（1）连接电路时，开关 　断开　，目的是 　保护电路　，电流表应该 　串联　（选填“串联”或“并联”）在电路中。（2）闭合开关S，电流表的指针如图乙所示反向偏转，出现这种现象的原因是 　电流表正负接线柱接反了　。（3）纠正错误后，电流表的读数如图丙所示，则所测电流值为 　0.28　A。（4）如图甲所示，串联电路中，电流的关系：　Ia＝Ib＝Ic　（写关系式即可）。【答案】（1）断开；保护电路；串联；（2）电流表正负接线柱接反了；（3）0.28；（4）Ia＝Ib＝Ic。【分析】（1）连接电路时开关应处于断开状态，目的是保护电路；电流表应该串联在电路中；（2）闭合开关后，电流表的指针反向偏转是因为电流表的正负接线柱接反了；（3）根据电流表选用小量程确定分度值读数；（4）根据表格数据进行分析。【解答】解：（1）连接电路时开关应处于断开状态，目的是保护电路；电流表应该串联在电路中；（2）闭合开关后，电流表的指针反向偏转是因为电流表的正负接线柱接反了；（3）如图丙所示，电流表选用小量程，分度值为0.02A，则所测的电流值为0.28A；（4）根据表格数据进行分析，在误差范围内，串联电路中各处的电流都相等，即Ia＝Ib＝Ic。故答案为：（1）断开；保护电路；串联；（2）电流表正负接线柱接反了；（3）0.28；（4）Ia＝Ib＝Ic。27．（2023秋•朔州期中）在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路。（1）请用笔画线代替导线，按照图甲所示电路，将图乙连接完整（导线不允许交叉）。（2）闭合开关前，电流表指针如图丙所示，出现该现象的原因是 　电流表没有调零　。（3）小明更换不同规格的灯泡又进行了三次实验，并将数据记录在表中。其中第3次实验中灯泡L2电流的结果如图丁所示，则L2＝　0.3　A。表格中还存在有问题的数据，请你指出：　第2组数据干路电流测量错误　，造成该数据错误的原因是，　电流表选用小量程，却按大量程读数了　。【答案】（1）见解析图；（2）电流表没有调零；（3）0.3；第2组数据干路电流测量错误；电流表选用小量程，却按大量程读数了。【分析】（1）根据甲图，两灯并联，电流表测干路的电流，电流表与待测电路串联；（2）电流表使用前要调零；（3）确定电流表选用的量程读数；第2组数据干路明显过大，根据电流表大小量程之比为5：1分析。【解答】解：（1）根据甲图，两灯并联，电流表测干路的电流，电流表接在干路上，如下所示：（2）闭合开关前，电流表指针如图丙所示，指针没有正对零刻度线，出现该现象的原因是：电流表没有调零；（3）测通过L2支路的电流选用小量程，分度值为0.02A，L2支路上的电流I2＝0.3A；除第2组数据外，并联电路中干路电流等于各支路电流之和，第2组数据干路明显过大，存在问题的数据：第2组数据干路电流测量错误，造成该数据错误的原因是：电流表选用小量程，却按大量程读数了。故答案为：（1）见解析图；（2）电流表没有调零；（3）0.3；第2组数据干路电流测量错误；电流表选用小量程，却按大量程读数了。五．计算题（本题共2小题，共20分）28．（2023秋•潜山市月考）在如图（a）所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图（b）所示。则：通过灯泡L1、L2和L3的电流各是多少？【答案】通过灯泡L1、L2和L3的电流分别是0.8A、0.24A、0.56A。【分析】分析三个灯泡的连接方法，分析三个电流表各测量哪个灯泡的电流。如果电流表选择0～3A量程，L3的电流大于L2和L3的总电流，所以选择0～0.6A量程。确定每一个大格和每一个小格各代表多少。电流表A1测量总电流，电流表A2和L1电流之和等于A1的示数。知道L3的电流和A2的示数，求出L2的电流。【解答】解：三个灯泡是并联的，电流表A1测量总电流，电流表A2测量L2和L3的电流，电流表A3测量L3的电流。如果电流表使用0～3A量程，电流表的示数为2.8A大于L2和L3的总电流，选择0～3A是错误的，应该选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为I3＝0.56A。通过灯泡L1的电流是：I1＝I总﹣I23＝1.6A﹣0.8A＝0.8A。通过灯泡L2的电流是：I2＝I23﹣I3＝0.8A﹣0.56A＝0.24A。故答案为：通过灯泡L1、L2和L3的电流分别是0.8A、0.24A、0.56A。29．（2023秋•青山湖区校级月考）如图所示，电源电压不变。当只闭合开关S1时，电流表A示数为0.26A；当只闭合开关S2和S3时，电流表A示数为0.44A；当只闭合开关S3时，电流表A示数为0.24A；试完成下列问题：​（1）当开关S1闭合时，通过灯泡的L2的电流是多大？（2）当只闭合开关S2和S3时，通过灯L1、L2的电流是多大？【答案】（1）当开关S1闭合时，通过灯泡的L2的电流是0.26A。（2）当只闭合开关S2和S3时，若通过灯L1的电流是0.2A，则通过灯L2的电流是0.24A。【分析】（1）当只闭合开关S1时，灯L1和L2串联，电流表测量电路中的电流，串联电路中电流处处相等；（2）当只闭合开关S2和S3时，灯L1和L2并联，电流表测量干路电流；当只闭合开关S3时，灯L1被断路，只有灯L2发光，电流表测量通过灯L2的电流。【解答】解：（1）当只闭合开关S1时，灯L1和L2串联，电流表测量电路中的电流，已知电流表A示数为0.26A，因为串联电路中电流处处相等；所以通过灯泡的L2的电流也是0.26A。（2）当只闭合开关S2和S3时，灯L1和L2并联，电流表测量干路电流，已知干路的电流I＝0.44A，当只闭合开关S3时，灯L1被断路，只有灯L2发光，电流表测量通过灯L2的电流，电流表A示数为0.24A，即通过灯L2的电流为0.24A根据干路电流等于支路电流之和可得，通过灯L1的电流I1＝I﹣I2＝0.44A﹣0.24A＝0.2A。答：（1）当开关S1闭合时，通过灯泡的L2的电流是0.26A。（2）当只闭合开关S2和S3时，若通过灯L1的电流是0.2A，则通过灯L2的电流是0.24A。六．解答题（共1小题，共10分）30．（2023秋•海珠区校级期中）如图a所示，开关闭合后两灯均发光，电流表A1的示数为1.4A，电流表A2的示数如图b所示，请回答以下问题：（1）在图c虚线框中画出图a所对应的电路图。（2）通过小灯泡L1、L2的电流分别是多少？（3）若此时在L1灯泡两端并联一根导线，则电流表A1的示数将 　变大　（选填变大、变小或不变），此时L1灯 　不亮　（选填亮或不亮），此时L2灯 　不亮　（选填亮或不亮）。【答案】（1）见解答；（2）通过小灯泡L1、L2的电流分别是1.06A、0.34A；（3）变大；不亮；不亮。【分析】（1）分析电路图可知，灯L1和L2组成并联电路，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流；注意正负接线柱，据此画出电路图；（2）在并联电路中干路中的电流等于各支路电流之和；（3）若此时在L1灯泡两端并联一根导线，则对灯短路，同时对电源短路，则电路中的电流过大。【解答】解：（1）灯L1和L2组成并联电路，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流；如下图：（2）已知电流表A1的示数为1.4A，电流表A2的量程是0﹣0.6A，分度值为0.02A，示数为0.34A，即干路的电流为1.4A，通过灯L2的电流大小为0.34A，因为并联电路中，干路中的电流等于各支路电流之和，所以L1的电流大小为I1＝I﹣I2＝1.4A﹣0.34A＝1.06A；（3）若此时在L1灯泡两端并联一根导线，则对灯L1、L2短路，则灯泡都不亮；同时对电源短路，则干路电路中的电流过大，所以干路上电流表A1的示数变大。故答案为：（1）见解答；（2）通过小灯泡L1、L2的电流分别是1.06A、0.34A；（3）变大；不亮；不亮。Ia/AIb/AIc/A0.160.160.16实验次数L1支路的电流I1/AL2支路的电流I2/A干路的电流I/A10.30.40.720.20.43.030.1
