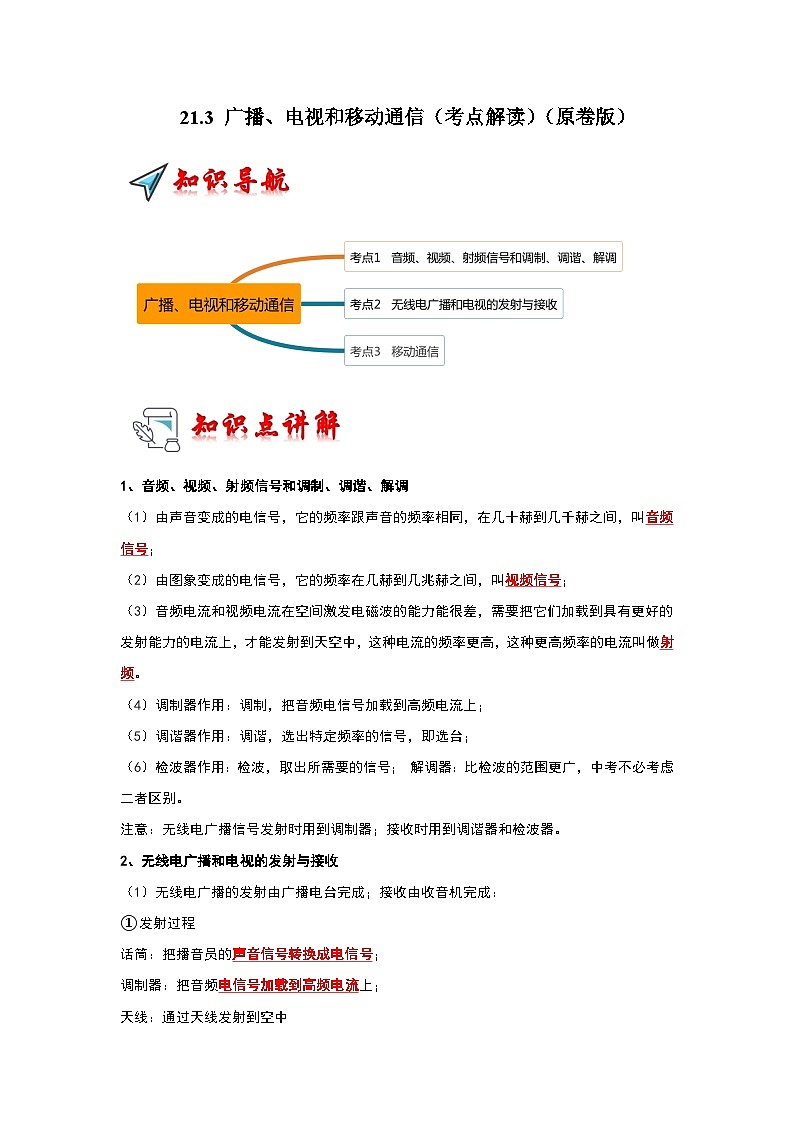

物理人教版（2024）第3节 广播、电视和移动通信同步测试题

这是一份物理人教版（2024）第3节 广播、电视和移动通信同步测试题，文件包含人教版物理九年级全册同步讲义+专题练习213广播电视和移动通信考点解读原卷版docx、人教版物理九年级全册同步讲义+专题练习213广播电视和移动通信考点解读解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。


1、音频、视频、射频信号和调制、调谐、解调
（1）由声音变成的电信号，它的频率跟声音的频率相同，在几十赫到几千赫之间，叫音频
信号；
（2）由图象变成的电信号，它的频率在几赫到几兆赫之间，叫视频信号；
（3）音频电流和视频电流在空间激发电磁波的能力能很差，需要把它们加载到具有更好的
发射能力的电流上，才能发射到天空中，这种电流的频率更高，这种更高频率的电流叫做射
频。
（4）调制器作用：调制，把音频电信号加载到高频电流上；
（5）调谐器作用：调谐，选出特定频率的信号，即选台；
（6）检波器作用：检波，取出所需要的信号； 解调器：比检波的范围更广，中考不必考虑二者区别。
注意：无线电广播信号发射时用到调制器；接收时用到调谐器和检波器。
2、无线电广播和电视的发射与接收
（1）无线电广播的发射由广播电台完成；接收由收音机完成：
①发射过程
话筒：把播音员的声音信号转换成电信号；
调制器：把音频电信号加载到高频电流上；
天线：通过天线发射到空中

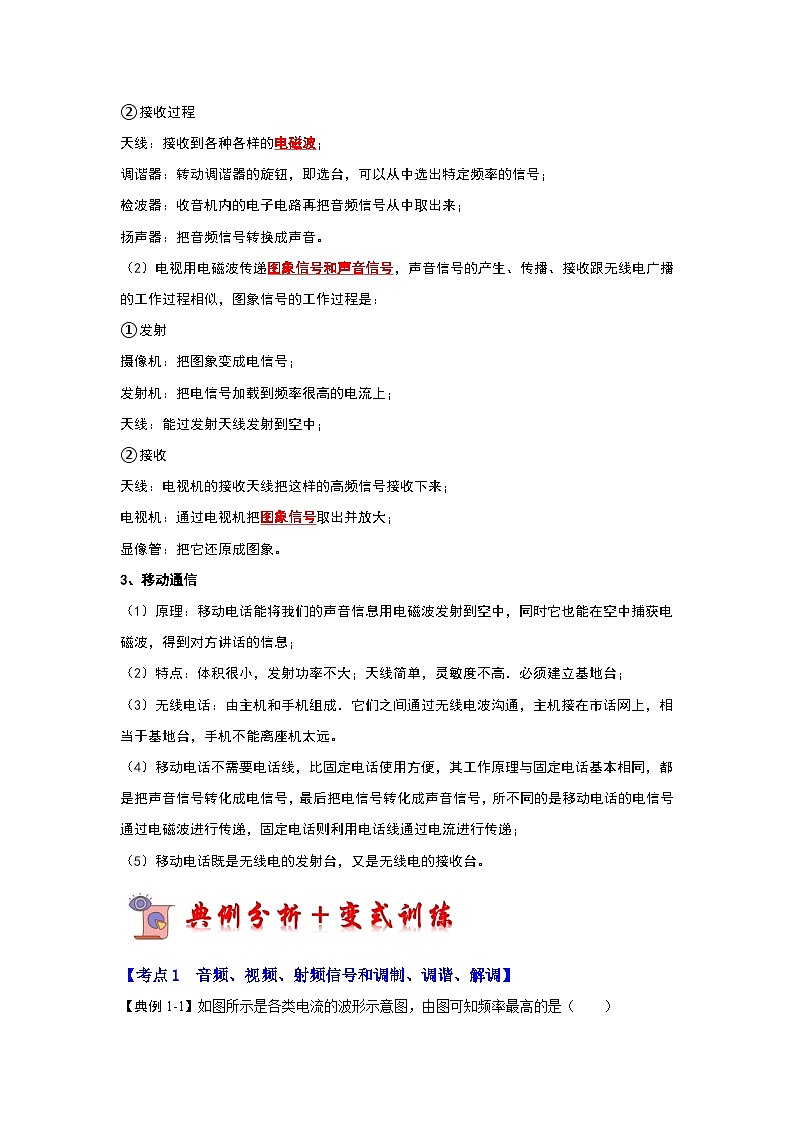

②接收过程
天线：接收到各种各样的电磁波；
调谐器：转动调谐器的旋钮，即选台，可以从中选出特定频率的信号；
检波器：收音机内的电子电路再把音频信号从中取出来；
扬声器：把音频信号转换成声音。
（2）电视用电磁波传递图象信号和声音信号，声音信号的产生、传播、接收跟无线电广播的工作过程相似，图象信号的工作过程是：
①发射
摄像机：把图象变成电信号；
发射机：把电信号加载到频率很高的电流上；
天线：能过发射天线发射到空中；
②接收
天线：电视机的接收天线把这样的高频信号接收下来；
电视机：通过电视机把图象信号取出并放大；
显像管：把它还原成图象。
3、移动通信
（1）原理：移动电话能将我们的声音信息用电磁波发射到空中，同时它也能在空中捕获电磁波，得到对方讲话的信息；
（2）特点：体积很小，发射功率不大；天线简单，灵敏度不高．必须建立基地台；
（3）无线电话：由主机和手机组成．它们之间通过无线电波沟通，主机接在市话网上，相当于基地台，手机不能离座机太远。
（4）移动电话不需要电话线，比固定电话使用方便，其工作原理与固定电话基本相同，都是把声音信号转化成电信号，最后把电信号转化成声音信号，所不同的是移动电话的电信号通过电磁波进行传递，固定电话则利用电话线通过电流进行传递；
（5）移动电话既是无线电的发射台，又是无线电的接收台。
【考点1 音频、视频、射频信号和调制、调谐、解调】

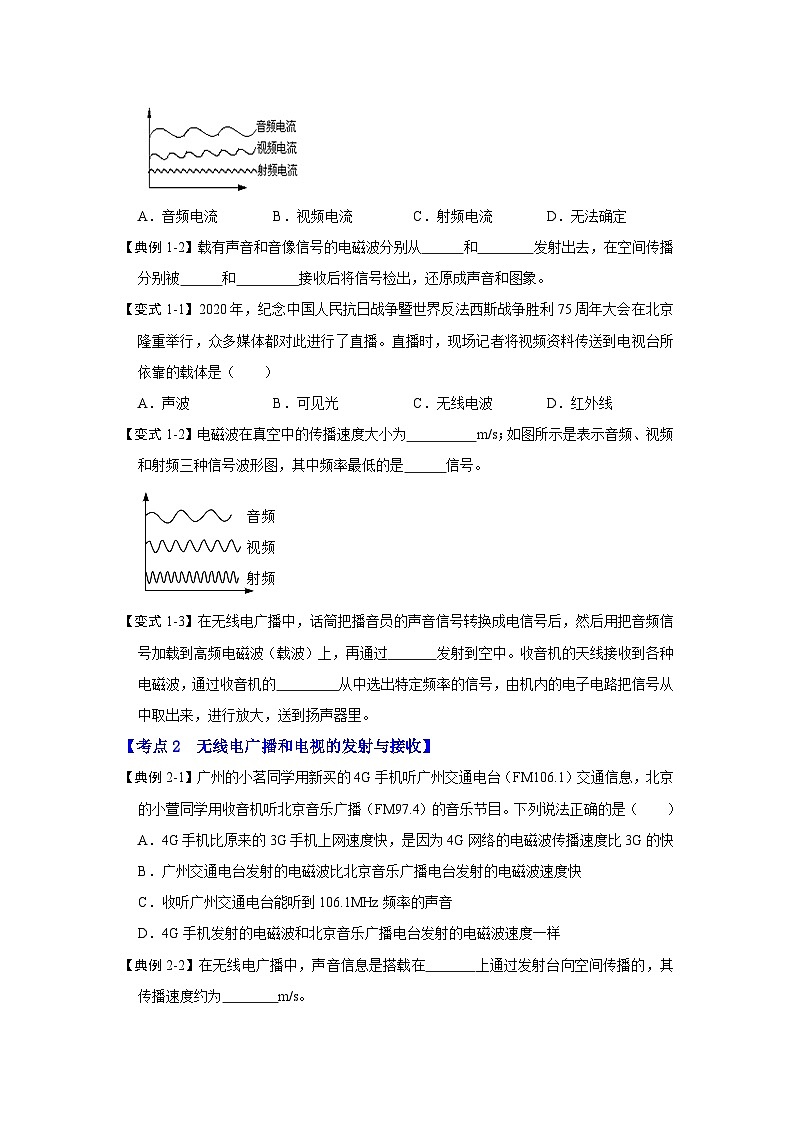

【典例1-1】如图所示是各类电流的波形示意图，由图可知频率最高的是（ ）

A．音频电流B．视频电流C．射频电流D．无法确定
【典例1-2】载有声音和音像信号的电磁波分别从 和 发射出去，在空间传播分别被 和 接收后将信号检出，还原成声音和图象。
【变式1-1】2020年，纪念中国人民抗日战争暨世界反法西斯战争胜利75周年大会在北京隆重举行，众多媒体都对此进行了直播。直播时，现场记者将视频资料传送到电视台所依靠的载体是（ ）
A．声波B．可见光C．无线电波D．红外线
【变式1-2】电磁波在真空中的传播速度大小为 m/s；如图所示是表示音频、视频和射频三种信号波形图，其中频率最低的是 信号。
【变式1-3】在无线电广播中，话筒把播音员的声音信号转换成电信号后，然后用把音频信号加载到高频电磁波（载波）上，再通过 发射到空中。收音机的天线接收到各种电磁波，通过收音机的 从中选出特定频率的信号，由机内的电子电路把信号从中取出来，进行放大，送到扬声器里。
【考点2 无线电广播和电视的发射与接收】
【典例2-1】广州的小茗同学用新买的4G手机听广州交通电台（FM106.1）交通信息，北京的小萱同学用收音机听北京音乐广播（FM97.4）的音乐节目。下列说法正确的是（ ）
A．4G手机比原来的3G手机上网速度快，是因为4G网络的电磁波传播速度比3G的快
B．广州交通电台发射的电磁波比北京音乐广播电台发射的电磁波速度快
C．收听广州交通电台能听到106.1MHz频率的声音
D．4G手机发射的电磁波和北京音乐广播电台发射的电磁波速度一样
【典例2-2】在无线电广播中，声音信息是搭载在 上通过发射台向空间传播的，其传播速度约为 m/s。
【变式2-1】下列关于收音机的说法中正确的是（ ）
A．收音机接收各种各样的电磁波
B．收音机接收同一频率的电磁波
C．收音机直接接收声音
D．以上说法都不正确
【变式2-2】电视机的频道转换开关，实际上就是一个（ ）
A．调制器B．振荡器C．调谐器D．检波器
【变式2-3】收音机收到的信号是通过 波（填“超声”或“电磁”）传递的；集成电路中的三极管是利用 （填“半导体”或“超导体”）材料制成的。
【考点3 移动通信】
【典例3-1】手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是（ ）
A．红外线B．电磁波C．超声波D．次声波
【典例3-2】2019年3月30日，中国移动集团与上海市政府共同宣布，上海成为全国首个中国移动5G试商用城市。工作人员现场拨通了首个5G手机对话，标志着我国已经进入移动通信的5G时代。移动通信实际上利用 传递信号的。将手机悬挂在密闭的玻璃瓶中，用抽气机抽去瓶中的空气，打电话呼叫瓶内的手机，手机 （选填“能”或“不能”）收到呼叫信号。
【变式3-1】如图为老式电话机的原理图。炭粒话筒相当于一个变阻器，膜片振动把炭粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生周期性变化，引起电路中的电流发生相应的周期变化。听筒中有一个电磁铁，当线圈中的电流周期性变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动。设图示位置话筒膜片。听筒膜片均静止。以下说法正确的是（ ）
A．炭粒话筒的作用是通过电磁感应原理把声音信号转换成变化的电流
B．听筒中膜片往返运动的频率跟话筒中膜片运动的频率不同
C．铁膜听筒的原理相当于发电机，线圈在磁场中受力运动
D．话筒膜片从图示位置左移时，对方听筒膜片应会右移
【变式3-2】（多选）下列说法中正确的是（ ）
A．移动电话利用电磁波传递信息
B．电动机能够把机械能转化为电能
C．交流发电机是电磁感应现象的应用
D．指南针能够指南是由于地磁场的作用
【变式3-3】手机的天线具有 和 两项功能。移动电话与固定电话是通过 转接，实现连通的。
【变式3-4】如图所示是苹果公司于2012年12月推出的Iphne5手机。
（1）该手机使用时以 为载体来传递信息的；
（2）若Iphne 5手机电池工作电压为5V，电池容量为2500mA•h则该电池板一次充满电时储存的电能为 J。
一、选择题。
3．北京时间2014年2月8日凌晨，第22届冬季奥运会开幕式在俄罗斯索契的菲施特奥林匹克体育场举行。我国通过CCTV﹣1、CCTV﹣4、CCTV﹣5三大频道同时并机直播，观众在家中选择不同频道观看电视直播时，实际上是在改变（ ）
A．电视台发射的电磁波的波速B．电视机接收的电磁波的波速
C．电视台发射的电磁波的频率D．电视机接收的电磁波的频率
4．收听广播节目时，通过旋动一个旋钮来进行选台，这实际上是在选择（ ）
A．电磁波的波速和频率B．电磁波的波速
C．电磁波的频率D．电磁波的强弱
5．博鳌亚洲论坛2015年年会与3月26日至29日在中国海南省博鳌召开。外交部发言人洪磊19日宣布，国家主席习近平应邀出席博鳌亚洲论坛2015年年会开幕式并发表主旨演讲。这一消息通过卫星电视迅速传遍全国。就此事以下说法中正确的是（ ）
A．这一消息是通过超声波传播的
B．这一现象说明电磁波可传遍声音信号和图象信号
C．人们几乎同时知道这一消息，说明电磁波传播不需要时间
D．电磁波的传播必须借助卫星
6．第一台电视机面世于1924年，由英国的电子工程师约翰•贝尔德发明。经过近百年的发展，如今的电视机品类繁多，包括无线电视、有线电视、网络电视、宽带电视、3D电视等。以下关于电视机的说法中正确的是（ ）
A．所有电视信号均采用的是电磁波来传递信息的
B．电视机的图象信息和声音信息是分别传递、独立工作的
C．长时间不看电视时，可以不切断电源，用遥控器关闭电视就行了
D．若家庭电路中只有电视机在工作，则电能表上的示数就显示了电视机的实际功率
7．华为手机行销世界各国，关于手机的说法中正确的是（ ）
A．手机发声时，话筒的膜片振动产生声音
B．会议中，将手机铃声调为振动是在传播过程中减弱噪声
C．我们可以看到手机屏幕上的来电显示的号码，因为光是沿直线传播的
D．在太空中的宇航员可以使用无线电设备交流，说明超声波可以在真空中传播
8．下列说法正确的是（ ）
A．移动电话是利用电磁波来传递信息的
B．电话听筒是把声信号转换成电信号
C．海豚发出的超声波不能在空气中传播
D．“不要大声喧哗”是要求人说话音调放低些
9．在北京三里桥附近建有中国通信基地台的天线，它所进行的电话服务是下列选项中的（ ）
A．普通电话B．无绳电话
C．移动电话D．以上三种都不是
二、填空题。
10．如图是无线电广播过程的简易图。话筒把播音员的声音信号转换成电信号，调制解调器把音频信号加载到 电流上发射到空中，收音机接收到各种电磁波并从中选出特定频率的信号。通过解调将 信号留下，通过扬声器把播音员的声音从收音机播放出来。
11．广东省广播电视村村通工程惠及广大农村，接收离地面约36000km的卫星传来的调制有电视信号的 要使用抛物面天线，天线把电视信号反射、 到降频器（高频头），通过DVB接收机再传给电视机。从电视台传到用户的电视信号至少要经过 秒。
12．在网络通信中，计算机与服务器、服务器与服务器之间都是通过 信号进行信息传递的，固定电话和电话交换机之间的信号是通过 信号进行信息传递的。
13．通常使用的移动电话与固定电话的工作原理基本一样，只是声音信息不是由 中的电流来传递，而是由空间的 来传递。
三、解答题。
14．电磁波让信息“飞”了起来，将我们联结在一起。下图收音机的调台面板上“FM”和“AM”为两个波段，这两个波段的 相同（选填“波长”或“波速”或“频率”），在你收听“Music88.7”中的歌曲时，有时需要旋转音量旋钮，旋转这个旋钮是调节声音的 （选填“音色”、“响度”、“音调”）。
15．小军刚买了一款TCL3188手机。阅读手机的《用户手册》时，看到在“电池”栏中有如图所示的说明，在手机电池上印有如图所示字样。（符号“mAh”表示“毫安・时”，它是电量（Q＝It）的单位）
（1）手机是靠 （选填序号：A“超声波”、B、“电磁波”）传递信息的。
（2）这块电池正常工作时的电压是 V．充满电后能够提供的电能为 J。
（3）假如这款手机连续通话时工作电流恒为250mA，则这块电池充满电后能够使该手机连续工作 小时。
16．我们常听说某电视台利用某频道进行广播，这里所说的频道是什么意思呢？原来，不同的电视台使用不同的射频范围进行广播，以免互相干扰；这一个个不同的频率范围；就叫做频道。下表是我国电视频道的划分情况：
请你根据上述材料，解答下面的问题：
（1）某电视台转播的体育电视节目频道号是3，那么它的射频范围是（ ）
A．56.5～64.5 MHz B．167～175 MHz
C．64.5～72.5 MHz D．72.5～80.5 MHz
（2）第13频道至68频道属于微波中的“分米波”，试着计算出第68频道的波长范围就知道这个称呼的原因了。
我国电视频道的划分
频道号
1
2
…
6
…
68
频率范围/MHz
48.5～56.5
56.5～64.5
…
167～175
…
950～958
