2023-2024学年湖南省张家界市永定区九年级（上）期末物理试卷

这是一份2023-2024学年湖南省张家界市永定区九年级（上）期末物理试卷，共8页。试卷主要包含了单选题，填空题，实验与探究题，计算题，作图题等内容，欢迎下载使用。
考生注意：本卷共五道大题，满分100分，时量60分钟
一、单选题（1~12题为单项选择题，每小题只有一个正确答案，每小题2分，共24分）
1．今年中国第一条量子芯片生产线通过央视新闻客户端首次向公众亮相。量子计算机被看做是未来技术的制高点，这足以证明我国拥有的弯道超车实力。芯片是指含有集成电路的硅片，制造硅片的主要材料是（ ）
A．绝缘材料B．超导体材料C．半导体材料D．磁性材料
2．如图所示的四个热学实验，下列说法中不正确的是（ ）

A．图甲中二氧化氮的密度大于空气的密度，因此不能发生扩散现象
B．图乙中墨水在热水中比在冷水中扩散的快，说明分子无规则运动的快慢与温度有关
C．图丙中将一定量的水与酒精混合后总体积变小，是由于分子间存在间隙
D．图丁中两个铅块没有被重物拉开，说明分子之间存在引力
3．如图所示是某单缸四冲程汽油机的工作示意图，下列说法正确的是（ ）

A．一个工作循环的正确顺序是：丁、丙、甲、乙
B．热机常用水做冷却剂，是因为水的沸点高
C．丙图冲程是做功冲程，主要将内能转化为机械能
D．若飞轮的转速为1800r/min，则该汽油机每秒做功30次
4．如图所示，在校科技运动会水火箭项目中，小吕把气体打入密闭的容器内，使得容器内空气的气压增大，当超过橡皮塞与瓶口接合的最大程度时，瓶口与橡皮塞自由脱离，箭内水向后喷出，获得反作用力射出，下列说法正确的是（ ）
A．在打气过程中，内能转化为机械能
B．水火箭上升过程中克服空气阻力做功，内能减小
C．电子测高仪随水火箭上升，给电子测高仪充电时，电能转化为化学能
D．水火箭下降时降落伞打开，匀速下降，此过程中不遵守能量守恒定律

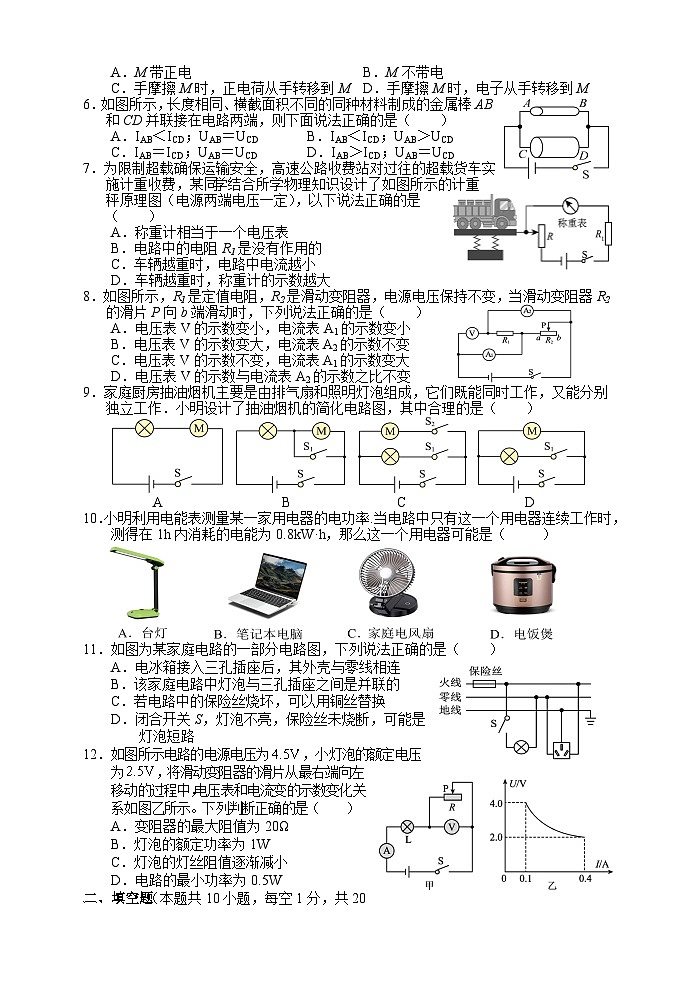

5．手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，则（ ）
A．M带正电 B．M不带电
C．手摩擦M时，正电荷从手转移到MD．手摩擦M时，电子从手转移到M
6．如图所示，长度相同、横截面积不同的同种材料制成的金属棒AB和CD并联接在电路两端，则下面说法正确的是（ ）
A．IAB＜ICD；UAB＝UCDB．IAB＜ICD；UAB＞UCD
C．IAB＝ICD；UAB＝UCDD．IAB＞ICD；UAB＝UCD
7．为限制超载确保运输安全，高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图（电源两端电压一定），以下说法正确的是（ ）
A．称重计相当于一个电压表
B．电路中的电阻R1是没有作用的
C．车辆越重时，电路中电流越小
D．车辆越重时，称重计的示数越大
8．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b端滑动时，下列说法正确的是（ ）
A．电压表V的示数变小，电流表A1的示数变小
B．电压表V的示数变大，电流表A2的示数不变
C．电压表V的示数不变，电流表A1的示数变大
D．电压表V的示数与电流表A2的示数之比不变
9．家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作．小明设计了抽油烟机的简化电路图，其中合理的是（ ）

A B C D
10．小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是（ ）

11．如图为某家庭电路的一部分电路图，下列说法正确的是（ ）
A．电冰箱接入三孔插座后，其外壳与零线相连
B．该家庭电路中灯泡与三孔插座之间是并联的
C．若电路中的保险丝烧坏，可以用铜丝替换
D．闭合开关S，灯泡不亮，保险丝未烧断，可能是灯泡短路
12．如图所示电路的电源电压为，小灯泡的额定电压为，将滑动变阻器的滑片从最右端向左移动的过程中，电压表和电流变的示数变化关系如图乙所示。下列判断正确的是（ ）
A．变阻器的最大阻值为20Ω
B．灯泡的额定功率为1W
C．灯泡的灯丝阻值逐渐减小
D．电路的最小功率为0.5W
二、填空题（本题共10小题，每空1分，共20分）

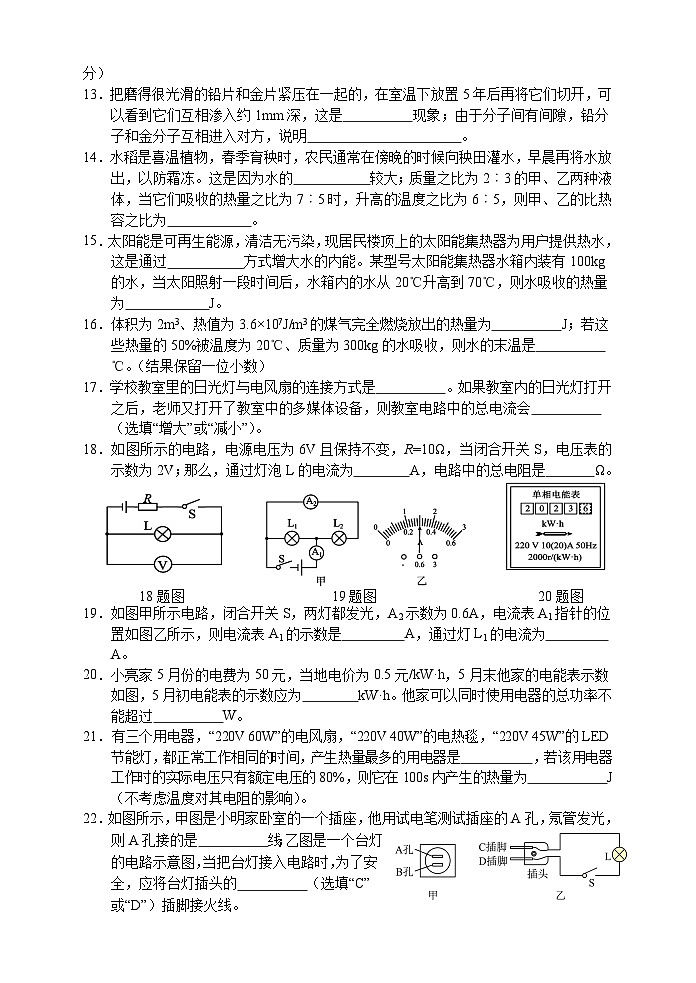

13．把磨得很光滑的铅片和金片紧压在一起的，在室温下放置5年后再将它们切开，可以看到它们互相渗入约1mm深，这是 现象；由于分子间有间隙，铅分子和金分子互相进入对方，说明 。
14．水稻是喜温植物，春季育秧时，农民通常在傍晚的时候向秧田灌水，早晨再将水放出，以防霜冻。这是因为水的 较大；质量之比为2︰3的甲、乙两种液体，当它们吸收的热量之比为7︰5时，升高的温度之比为6︰5，则甲、乙的比热容之比为 。
15．太阳能是可再生能源，清洁无污染，现居民楼顶上的太阳能集热器为用户提供热水，这是通过 方式增大水的内能。某型号太阳能集热器水箱内装有100kg的水，当太阳照射一段时间后，水箱内的水从20℃升高到70℃，则水吸收的热量为 J。
16．体积为2m3、热值为3.6×107J/m3的煤气完全燃烧放出的热量为 J；若这些热量的50%被温度为20℃、质量为300kg的水吸收，则水的末温是 ℃。（结果保留一位小数）
17．学校教室里的日光灯与电风扇的连接方式是 。如果教室内的日光灯打开之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会 （选填“增大”或“减小”）。
18．如图所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V；那么，通过灯泡L的电流为 A，电路中的总电阻是 Ω。

18题图 19题图 20题图
19．如图甲所示电路，闭合开关S，两灯都发光，A2示数为0.6A，电流表A1指针的位置如图乙所示，则电流表A1的示数是 A，通过灯L1的电流为 A。
20．小亮家5月份的电费为50元，当地电价为0.5元/kW·h，5月末他家的电能表示数如图，5月初电能表的示数应为 kW·h。他家可以同时使用电器的总功率不能超过 W。
21．有三个用电器，“220V 60W”的电风扇，“220V 40W”的电热毯，“220V 45W”的LED节能灯，都正常工作相同的时间，产生热量最多的用电器是 ，若该用电器工作时的实际电压只有额定电压的80%，则它在100s内产生的热量为 J（不考虑温度对其电阻的影响）。
22．如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是 线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚接火线。
作图题（本题共1小题，（1）小问4分，（2）小问4分，共计8分）
23．（1）请根据图所示的实物图，画出对应的电路图．

（2）如图左侧为楼道电路，当声控、光控开关同时闭合时，楼道灯才亮，请把它连入家庭电路。右侧是教室的两盏灯，其额定电压都是，开关闭合时两个灯泡都能正常发光。

四、实验与探究题（本题共3小题，24题8分、25题8分，26题8分，共24分）
24．如图甲所示是小明做“比较不同物质吸热情况”实验的装置，使用两个相同的容器分别装入质量和初温相同的A、B两种液体，并用相同的装置加热。
（1）除了图甲中所给的实验器材外，还需要的测量工具有天平（或量筒）和 ；其中石棉网的作用是 。
（2）如图乙所示为B液体在第2分钟时温度计的示数，其示数为 ℃；
（3）液体吸收热量的多少可通过 来比较；
（4）将实验数据记录在如上表格中，分析数据可知，质量相等的A和B两种液体，在吸收相同热量时， （选填“A”或“B”）升高的温度较高；由此可见，A和B两种液体相比， 的吸热能力更强；
（5）同时停止加热，在相同质量的A和B温度降低的过程中，A放出的热量与降低的温度之比 （选填“大于”“等于”或“小于”）B放出的热量与降低的温度之比；
（6）下列选项中与本实验所研究物质特性有关的是 。
A．用热水袋取暖 B．利用空调降温 C．用冰袋为病人退烧
25．如图甲所示是小明“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是：电源（3V）、电流表（0~0.6A）、电压表（0~3V），定值电阻R1=5Ω、R2=10Ω、R3=20Ω，滑动变阻器（40Ω2A）、开关、导线若干：

（1）探究电流与电压关系：
①探究电流与电压的关系时，要保持 不变，采用的科学方法是 。闭合开关S前，应将滑动变阻器滑片P移到最 端（选填“a”或“b”）。
②小明选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图像如图乙所示，其中M图像对应的是哪只电阻？ ，由M图像得到的实验结论是 。
（2）探究电流与电阻的关系：
①小明在实验中，首先确定一个保持不变的电压值U，当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向 （选填“a”或“b”）移动，才能使电压表示数变为U。
②当AB间换接20Ω的电阻时，小明无论怎样移动滑动变阻器的滑片，电压表的示数都无法达到U，请你告诉他，为完成实验，U的取值范围是 。（2分）
26．如图所示，在“测量小灯泡的电功率”的实验中（小灯泡的额定电压为2.5V）．

甲 乙 丙 丁
（1）图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整．要求：滑动变阻器向左移动时，小灯泡的亮度变暗。
（2）连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是 。
（3）排除故障后，在实验中电流表、电压表都正常工作且都有示数，灯泡能发光，滑动变阻器也正常工作，但无论怎么调节滑动变阻器，电压表示数都低于2.5V，则原因可能是 ，改变这种现象应采取的措施是 。
（4）某次实验，电压表示数如图丁所示，要使小灯泡正常发光，则滑动变阻器的滑片应向 （填“C”或“D”）端滑动．若小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率是 W。
（5）根据测出的数据，画出小灯泡的电流与电压变化的关系图像，如图丙所示，发现图线是弯曲的，其主要原因是 ；由此可知灯泡的亮度取决于 。
五、计算题：（本题共2小题，27题12分，28题12分，共24分）
27．为了保护同学们的视力，教室内安装了可调亮度的LED护眼灯，小明同学设计了一个模拟调光灯的电路，如图所示，电源电压恒为4.5V，灯泡标有“2.5V 0.4A”字样（灯丝阻值不变），滑动变阻器标有“10Ω；1A”字样，当灯泡正常发光时。求：
（1）灯泡的电阻？
（2）滑动变阻器两端的电压？
（3）滑动变阻器接入电路的阻值？
28．图甲是小明家电热水壶内部的简化电路图，其中R1为加热管，R 2为限流电阻，只有加热管放出的热量能被水吸收．S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下表是该电热水壶的铭牌．

（1）加热水壶处于加热状态时，手动开关S、S2应处于什么状态？正常工作时，通过加热管R1的电流为多少？
（2）电热水壶正常工作，在1标准大气压下，将一满壶初温为20℃的水烧开，水需要吸收多少热量？[c水=4.2×103J/（kg•℃）]
（3）水烧开后，让电热水壶处于保温状态，若R2=165Ω，则电热水壶的保温功率为多少？
（4）小明发现在晚上用电高峰时烧开一壶水比白天用时长，晚上他进行了测量，关掉家里其他电器，仅电热水壶工作，他观察到家里电能表（如图乙）1min转盘转了40转，则晚上烧水时电热水壶的实际功率为多少？题 号
一
二
三
四
五
总 分
得 分
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
加热时间/min
0
1
2
3
4
5
A液体的温度/℃
10
14
18
22
26
30
B液体的温度/℃
10
18
34
42
50
永定区2023年秋季学期九年级期末教学质量监测试卷
物理参考答案
一、单选题（1~12题为单项选择题，每小题只有一个正确答案，每小题2分，共24分）
填空题（本题共12小题，每空1分，共20分）
13． 扩散；分子在不停地做无规则运动 14．比热容；7:4
15．热传递；2.1×107 16．7.2×107； 48.6
17．并联 ；减小 18．0.4 ；15
19．1.5 ；0.9 20．1923.6 ；4400
21．电热毯 ；2560 22．火；D
三、作图题（本题共1小题，每小问4分，共计8分）
23．（1） （2）
四、实验与探究题（本题共3小题，24题8分、25题8分，26题8分，共24分）
24．（1）停表 ；使烧杯底部受热均匀 （2）26 （3）加热时间
（4）B、A （5）大于 （6）A
25．（1）①电阻 ； 控制变量法 b
② 5Ω电阻 电阻一定时，导体中的电流与导体两端的电压成正比
（2）① b ② 1V~3V（此空2分）
26．（1）
（2）断路 （3）电源电压太低; 增加一节干电池 （4）D ; 1.4
（5）温度对灯丝电阻有影响 ; 实际功率
五、计算题：（本题共2小题，27题12分，28题12分，共24分）
27．（1）6.25Ω； （2）2V； （3）5Ω
【详解】解：（1）已知，，由欧姆定律可得，灯泡的电阻
（4分）
（2）由图可知：灯泡与滑动变阻器串联，当灯泡正常发光时，则
串联电路中电流处处相等，所以电路中的电流
由于串联电路两端电压等于各部分电压之和，所以滑动变阻器两端的电压
（4分）
（3）滑动变阻器接入电路中的阻值 （4分）
28．（1）加热水壶处于加热状态时，手动开关S、S2应处于闭合状态；4A；
（2）5.04×105J； （3）55W；(4)800W
【详解】（1）由电路图可知，当S1、S、S2都闭合时，R2短路，电路只有R1工作；当开S、S1闭合、S2断开时，两电阻串联；根据串联电阻的规律，根据P＝，当电路只有R1工作时功率大，为加热状态，即手动开关S、S2都闭合时，电热水壶处于加热状态；根据表中数据可知，电热水壶的额定功率为880W，由P＝UI，正常工作时，通过加热管R1的电流为
I＝=＝4A （3分）
（2）由表中数据知，一满壶水的体积为1.5L，根据ρ＝，其质量为
m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg
在1标准大气压下，将一满壶初温为20的水烧开，水需要吸收多少热量
Q＝c水m△t＝4.2×103J/（kg•）×1.5kg×(10020)＝5.04×105J （3分）
（3）由欧姆定律I＝，根据(1)知，加热管电阻
R1＝=＝55
当开S、S1闭合、S2断开时，两电阻串联，电路处于保温状态，根据电阻的串联，此时 电路的电阻
R串联＝R2+R1＝165+55＝220
由欧姆定律，此时电路中的电流I′＝=＝1A
则电热水壶的保温功率，即R1的功率 P保＝I′2R1＝（1A）2×55＝55W （3分）
（4）如图乙电能表上标有3000r/kW•h，表示电能表转盘每转3000圈消耗1度电，则转40转消耗的电能为
W＝kW•h＝×3.6×106J＝4.8×104J
1min转盘转了40转，晚上烧水时电热水壶的实际功率为
P实＝=＝800W （3分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
C
A
C
C
D
A
D
D
C
D
B
B
