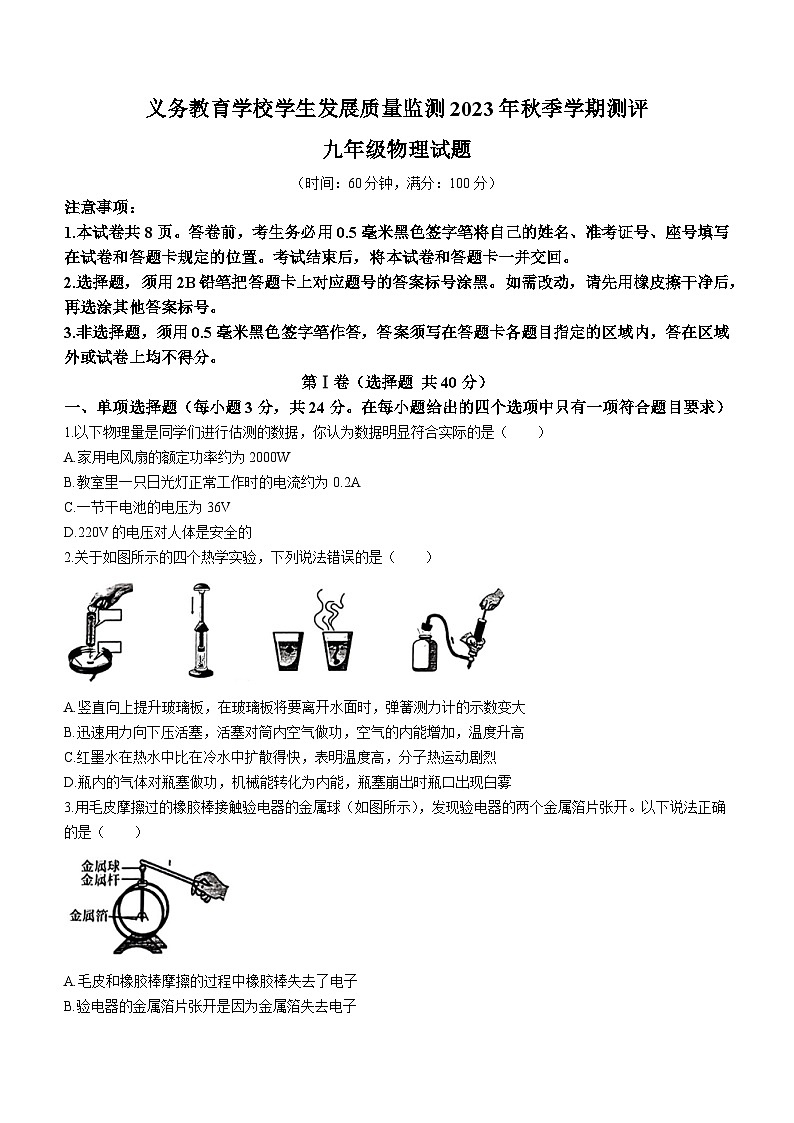

2023-2024学年山东省日照市东港区九年级（上）期末物理试卷

这是一份2023-2024学年山东省日照市东港区九年级（上）期末物理试卷，共7页。试卷主要包含了本试卷共8页，非选择题，须用0，2A等内容，欢迎下载使用。
（时间：60分钟，满分：100分）
注意事项：
1.本试卷共8页。答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在试卷和答题卡规定的位置。考试结束后，将本试卷和答题卡一并交回。
2.选择题，须用2B铅笔把答题卡上对应题号的答案标号涂黑。如需改动，请先用橡皮擦干净后，再选涂其他答案标号。
3.非选择题，须用0.5毫米黑色签字笔作答，答案须写在答题卡各题目指定的区域内，答在区域外或试卷上均不得分。
第Ⅰ卷（选择题 共40分）
一、单项选择题（每小题3分，共24分。在每小题给出的四个选项中只有一项符合题目要求）
1.以下物理量是同学们进行估测的数据，你认为数据明显符合实际的是（ ）
A.家用电风扇的额定功率约为2000W
B.教室里一只日光灯正常工作时的电流约为0.2A
C.一节干电池的电压为36V
D.220V的电压对人体是安全的
2.关于如图所示的四个热学实验，下列说法错误的是（ ）
A.竖直向上提升玻璃板，在玻璃板将要离开水面时，弹簧测力计的示数变大
B.迅速用力向下压活塞，活塞对筒内空气做功，空气的内能增加，温度升高
C.红墨水在热水中比在冷水中扩散得快，表明温度高，分子热运动剧烈
D.瓶内的气体对瓶塞做功，机械能转化为内能，瓶塞崩出时瓶口出现白雾
3.用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。以下说法正确的是（ ）
A.毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
B.验电器的金属箔片张开是因为金属箔失去电子
C.此过程中，瞬间产生的电流方向是从箔片流向橡胶棒
D.此过程中，瞬间产生的电流方向是从橡胶棒流向箔片

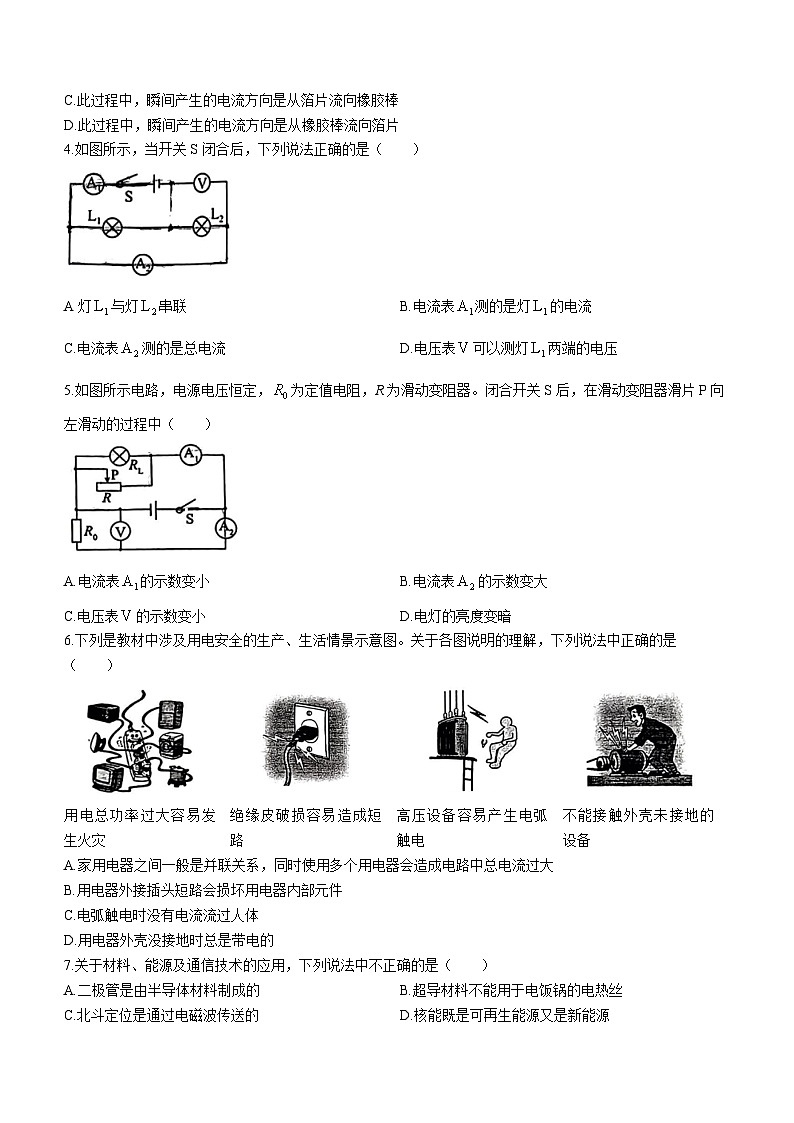

4.如图所示，当开关S闭合后，下列说法正确的是（ ）
A灯与灯串联B.电流表测的是灯的电流
C.电流表测的是总电流D.电压表可以测灯两端的电压
5.如图所示电路，电源电压恒定，为定值电阻，R为滑动变阻器。闭合开关S后，在滑动变阻器滑片P向左滑动的过程中（ ）
A.电流表的示数变小B.电流表的示数变大
C.电压表的示数变小D.电灯的亮度变暗
6.下列是教材中涉及用电安全的生产、生活情景示意图。关于各图说明的理解，下列说法中正确的是（ ）
A.家用电器之间一般是并联关系，同时使用多个用电器会造成电路中总电流过大
B.用电器外接插头短路会损坏用电器内部元件
C.电弧触电时没有电流流过人体
D.用电器外壳没接地时总是带电的
7.关于材料、能源及通信技术的应用，下列说法中不正确的是（ ）
A.二极管是由半导体材料制成的B.超导材料不能用于电饭锅的电热丝
C.北斗定位是通过电磁波传送的D.核能既是可再生能源又是新能源

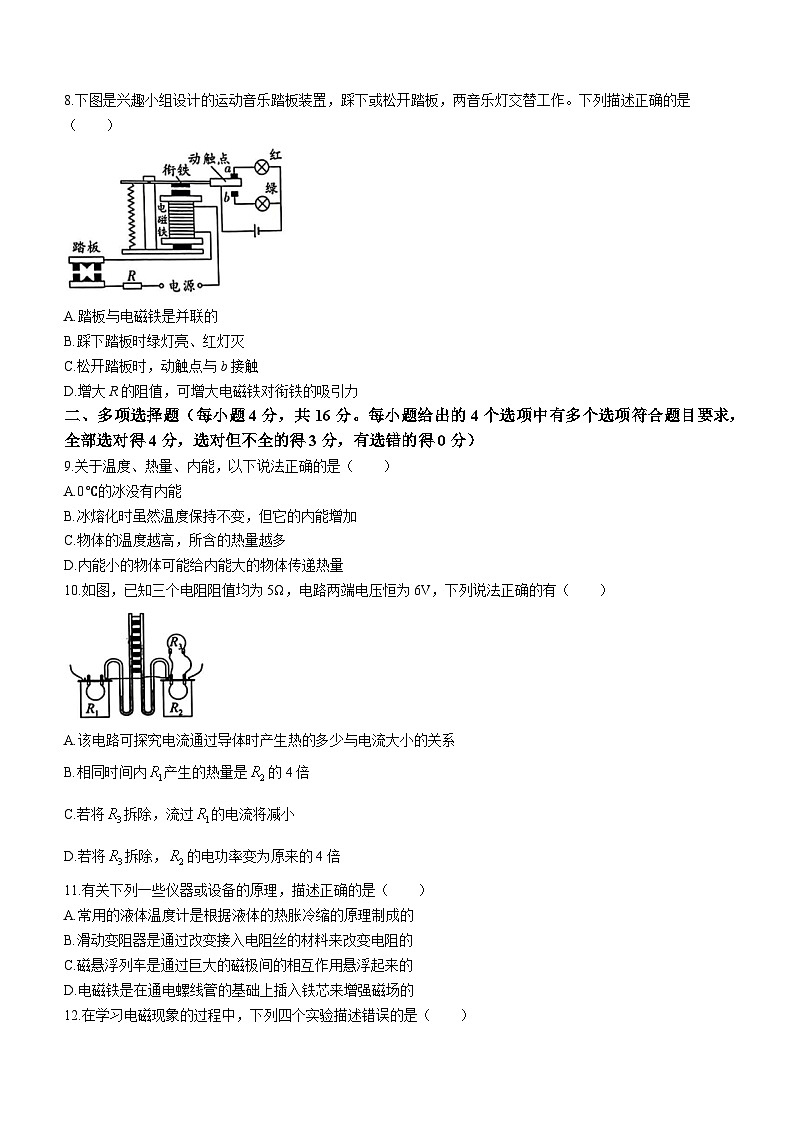

8.下图是兴趣小组设计的运动音乐踏板装置，踩下或松开踏板，两音乐灯交替工作。下列描述正确的是（ ）
A.踏板与电磁铁是并联的
B.踩下踏板时绿灯亮、红灯灭
C.松开踏板时，动触点与b接触
D.增大R的阻值，可增大电磁铁对衔铁的吸引力
二、多项选择题（每小题4分，共16分。每小题给出的4个选项中有多个选项符合题目要求，全部选对得4分，选对但不全的得3分，有选错的得0分）
9.关于温度、热量、内能，以下说法正确的是（ ）
A.0℃的冰没有内能
B.冰熔化时虽然温度保持不变，但它的内能增加
C.物体的温度越高，所含的热量越多
D.内能小的物体可能给内能大的物体传递热量
10.如图，已知三个电阻阻值均为5Ω，电路两端电压恒为6V，下列说法正确的有（ ）
A.该电路可探究电流通过导体时产生热的多少与电流大小的关系
B.相同时间内产生的热量是的4倍
C.若将拆除，流过的电流将减小
D.若将拆除，的电功率变为原来的4倍
11.有关下列一些仪器或设备的原理，描述正确的是（ ）
A.常用的液体温度计是根据液体的热胀冷缩的原理制成的
B.滑动变阻器是通过改变接入电阻丝的材料来改变电阻的
C.磁悬浮列车是通过巨大的磁极间的相互作用悬浮起来的
D.电磁铁是在通电螺线管的基础上插入铁芯来增强磁场的
12.在学习电磁现象的过程中，下列四个实验描述错误的是（ ）
甲 乙 丙 丁
A.甲实验研究的是电磁感应现象，摇动手柄线圈转动过程中机械能转化为电能
B.乙实验中通电螺线管左端为N极，且螺线管的磁场由疏密不同的磁感线组成
C.丙实验说明电流周围存在磁场，且磁场方向可由小磁针静止时N极指向来判断
D.丁实验研究的是通电导体在磁场中受力而运动，发电机是依据此原理制成的
三、填空题（本大题包括3小题，每空1分，共12分）
13.图中单缸四冲程汽油机正处在_________冲程，若该汽油机转速为1800r/min，则它每秒钟完成_________个冲程。用水循环带走汽油机产生的热量，这是利用了水的_________较大的特性。
14.如图所示，是小明家的脉冲式电能表（3200imp表示指示灯闪烁的次数），图中显示为本月初的示数，如果他家这个月共消耗了150kW·h的电能，那么本月底电能表示数应该是_________kW·h。若小明观察到现在电能表指示灯每分钟闪烁160次，家中电器每分钟消耗_________J的电能，总功率是_________kW。
15.手机是利用_________传输信号实现通讯的，该信号_________（可以／不可以）在真空中传播。相同时间内，5G通讯传输的信息量约为4G的10倍。在相同介质中，5G信号的传播速度_________（大于／等于／小于）4G信号的传播速度。
16.在太阳内部，氢原子核在超高温下发生核_________（选填“聚变”或“裂变”），释放出巨大的能量。利用太阳能的方式有多种，太阳能热水器是通过_________的方式增加水的内能。现在世界上所有实现商业化运营的核电站原理都跟太阳内部反应的原理_________（选填“相同”或“不同”）。
四、作图题（本大题包括2小题，共6分）
17.如图为一款新国标插线板的实物图，请用笔画线代替导线，把线框内插座单元的电路补充完整并接入家庭电路。（要求：开关同时控制两个插座）
18.如图所示，开关闭合后，位于螺线管右侧的小磁针顺时针旋转90°，请在图中括号内分别标出：
（1）螺线管左端的磁极（用“N”或“S”表示）；
（2）电源右端的极性（用“＋”或“－”表示）。
五、实验题（本大题包括3小题，每空1分，作图2分，共17分）
19.（4分）如图，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。
甲 乙 丙 丁
（1）比较不同燃料的热值，应选择甲、乙两图进行实验。燃料完全燃烧放出的热量的多少是通过________________（选填“液体升高的温度”或“加热时间”）来反映的。若在研究不同燃料热值实验时，记录数据如表，根据表中数据计算燃料2的热值是________J/kg。
（2）比较不同物质的比热容，应选择________两图进行实验。对质量和初温度均相同的a、b两种液体加热后，a、b两种液体的温度随时间变化的图象如图19-丁中A、B所示，则a、b两种液体的比热容之比________。
20.（10分）利用如图所给的实验器材测量小灯泡的电功率。已知电源电压为6V，小灯泡的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。
甲 乙 丙 丁
（1）请用笔画线代替导线，将图乙中的实物电路连接完整（和甲图对应）；
（2）连接电路时开关应________，滑动变阻器滑片P应移到最________（填“左”或“右”）端；
（3）闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图丙所示，则小灯泡的额定功率为________W；
（4）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丁所示的小灯泡的图象。由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻________（填“变大”“不变”或“变小”），这是因为受到________的影响；
（5）在实验过程中发现，当小灯泡两端的电压逐渐增大时，通过它的电流也随之增大，灯泡的亮度变亮，说明灯泡的亮度取决于它的________；
（6）测量小灯泡的电功率________（填“需要”或“不需要”）改变小灯泡两端的电压进行多次测量求平均值，原因是________________________________________________。
21.（3分）在探究“影响电磁铁磁性强弱的因素”的实验中，某同学制成简易电磁铁甲、乙，并设计了如图所示的电路.
（1）当滑动变阻器滑片向________移动时，电磁铁甲、乙吸引大头针的个数增加，说明电流越强，电磁铁磁性越强.
（2）根据图示情况可知________（填“甲”或“乙”）的磁性强，说明电流一定时，________________，电磁铁磁性越强.
六、计算题（本大题包括2小题，共25分。解答时应写出必要的文字说明、主要公式和重要的演算步骤，只写出最后答案的不能得分）
22.（11分）如图所示的电路中，电阻的阻值为，电源电压不变。当、断开，闭合时，电流表的示数为；当断开，、闭合时，电流表的示数为。求：
（1）电源电压;
（2）的阻值;
（3）当、断开，闭合时，加在电阻两端的电压？
23.（14分）电压力锅集高压锅和电饭锅的优点于一体，既安全又节能。某型号电压力锅的额定电压为，如图是其工作原理图，、分别是主加热器和保压加热器，的额定功率为；是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于时，发红光，达到时，开始发绿光，只要有电流通过其两端电压就恒为；是特殊电阻，其阻值随锅内温度变化而改变。接通电路，开关自动与触点、闭合，开始加热，当锅内水温达到时，自动与、断开，并与触点接通，开始保压，此时锅内水温不变，且未沸腾。
（1）电压力锅正常工作时，若指示灯发绿光，求的最大阻值；
（2）在保压状态下，加热器正常工作耗电，求的阻值；
（3）用该压力锅对、的水加热，正常工作后，求水温升高多少摄氏度？（已知消耗的电能全部被有效利用，水的比热容为）
用电总功率过大容易发生火灾
绝缘皮破损容易造成短路
高压设备容易产生电弧触电
不能接触外壳未接地的设备
燃料10g
加热前液体温度/℃
燃料燃尽时液体温度t/℃
燃料热值q/（J/kg）
酒精
15
35
碎纸片
15
25
？
