天津市和平区第二十中学2024-2025学年上学期九年级期中物理试题

这是一份天津市和平区第二十中学2024-2025学年上学期九年级期中物理试题，文件包含天津市和平区第二十中学2024-2025学年上学期九年级期中物理试题docx、答案pdf等2份试卷配套教学资源，其中试卷共7页， 欢迎下载使用。

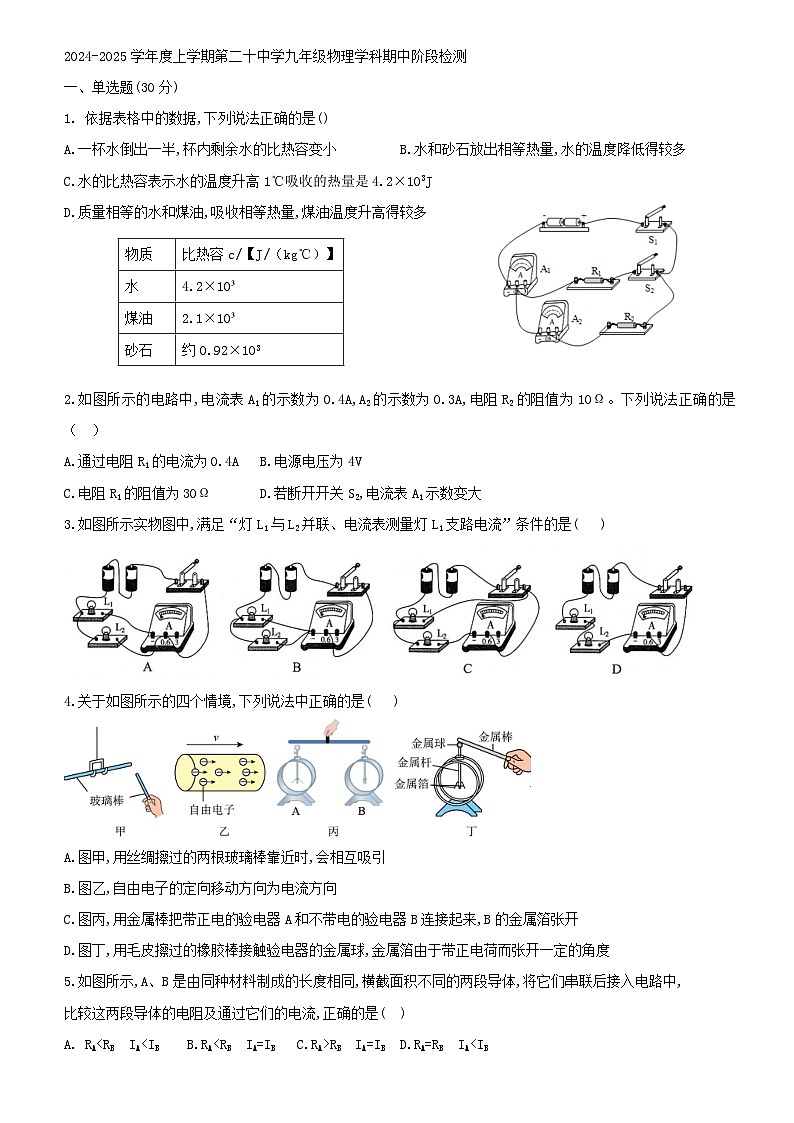

1. 依据表格中的数据,下列说法正确的是()
A.一杯水倒出一半,杯内剩余水的比热容变小 B.水和砂石放出相等热量,水的温度降低得较多
C.水的比热容表示水的温度升高1℃吸收的热量是4.2×103J
D.质量相等的水和煤油,吸收相等热量,煤油温度升高得较多
2.如图所示的电路中,电流表A1的示数为0.4A,A2的示数为0.3A,电阻R2的阻值为10Ω。下列说法正确的是（ ）
A.通过电阻R1的电流为0.4A B.电源电压为4V
C.电阻R1的阻值为30Ω D.若断开开关S2,电流表A1示数变大
3.如图所示实物图中,满足“灯L1与L2并联、电流表测量灯L1支路电流”条件的是( )
4.关于如图所示的四个情境,下列说法中正确的是( )
A.图甲,用丝绸擦过的两根玻璃棒靠近时,会相互吸引
B.图乙,自由电子的定向移动方向为电流方向
C.图丙,用金属棒把带正电的验电器A和不带电的验电器B连接起来,B的金属箔张开
D.图丁,用毛皮擦过的橡胶棒接触验电器的金属球,金属箔由于带正电荷而张开一定的角度
5.如图所示,A、B是由同种材料制成的长度相同,横截面积不同的两段导体,将它们串联后接入电路中,
比较这两段导体的电阻及通过它们的电流,正确的是( )

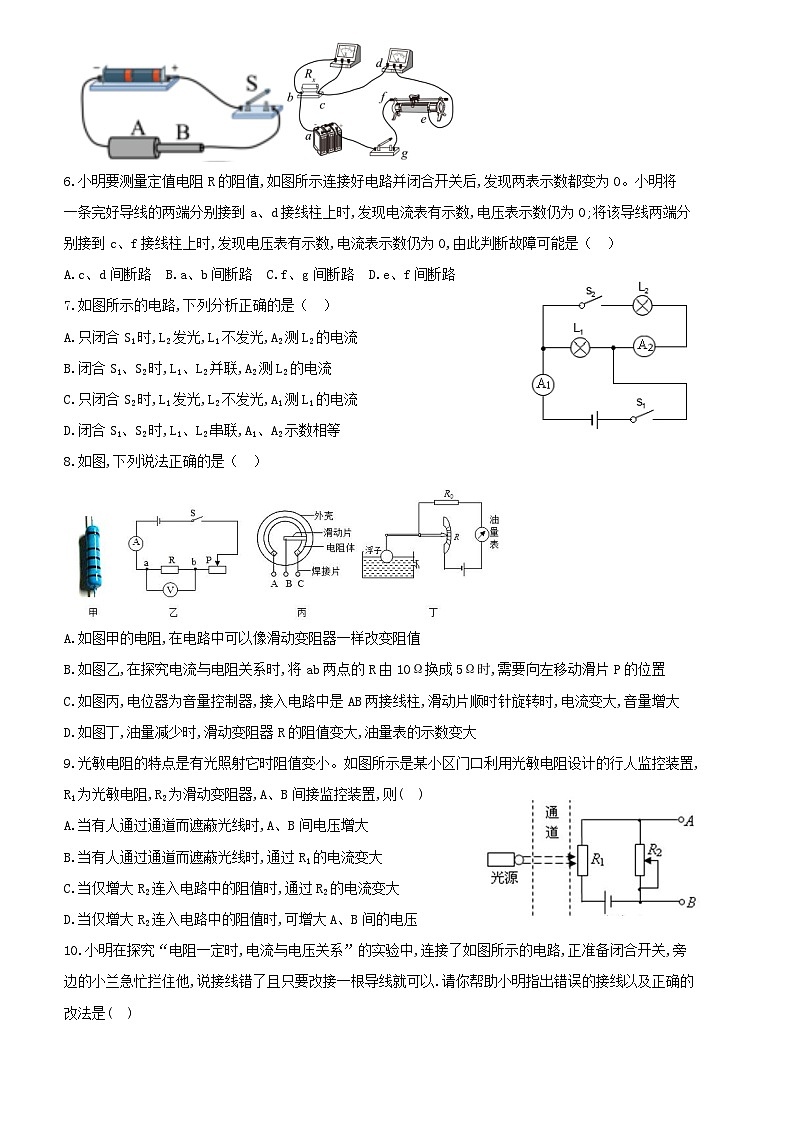

RARB IA=IB D.RA=RB IA6.小明要测量定值电阻R的阻值,如图所示连接好电路并闭合开关后,发现两表示数都变为0。小明将
一条完好导线的两端分别接到a、d接线柱上时,发现电流表有示数,电压表示数仍为0;将该导线两端分
别接到c、f接线柱上时,发现电压表有示数,电流表示数仍为0,由此判断故障可能是（ ）
A.c、d间断路 B.a、b间断路 C.f、g间断路 D.e、f间断路
7.如图所示的电路,下列分析正确的是（ ）
A.只闭合S1时,L2发光,L1不发光,A2测L2的电流
B.闭合S1、S2时,L1、L2并联,A2测L2的电流
C.只闭合S2时,L1发光,L2不发光,A1测L1的电流
D.闭合S1、S2时,L1、L2串联,A1、A2示数相等
8.如图,下列说法正确的是（ ）
A.如图甲的电阻,在电路中可以像滑动变阻器一样改变阻值
B.如图乙,在探究电流与电阻关系时,将ab两点的R由10Ω换成5Ω时,需要向左移动滑片P的位置
C.如图丙,电位器为音量控制器,接入电路中是AB两接线柱,滑动片顺时针旋转时,电流变大,音量增大
D.如图丁,油量减少时,滑动变阻器R的阻值变大,油量表的示数变大
9.光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置,
R1为光敏电阻,R2为滑动变阻器,A、B间接监控装置,则( )
A.当有人通过通道而遮蔽光线时,A、B间电压增大
B.当有人通过通道而遮蔽光线时,通过R1的电流变大
C.当仅增大R2连入电路中的阻值时,通过R2的电流变大
D.当仅增大R2连入电路中的阻值时,可增大A、B间的电压
10.小明在探究“电阻一定时,电流与电压关系”的实验中,连接了如图所示的电路,正准备闭合开关,旁
边的小兰急忙拦住他,说接线错了且只要改接一根导线就可以.请你帮助小明指出错误的接线以及正确的
改法是( )

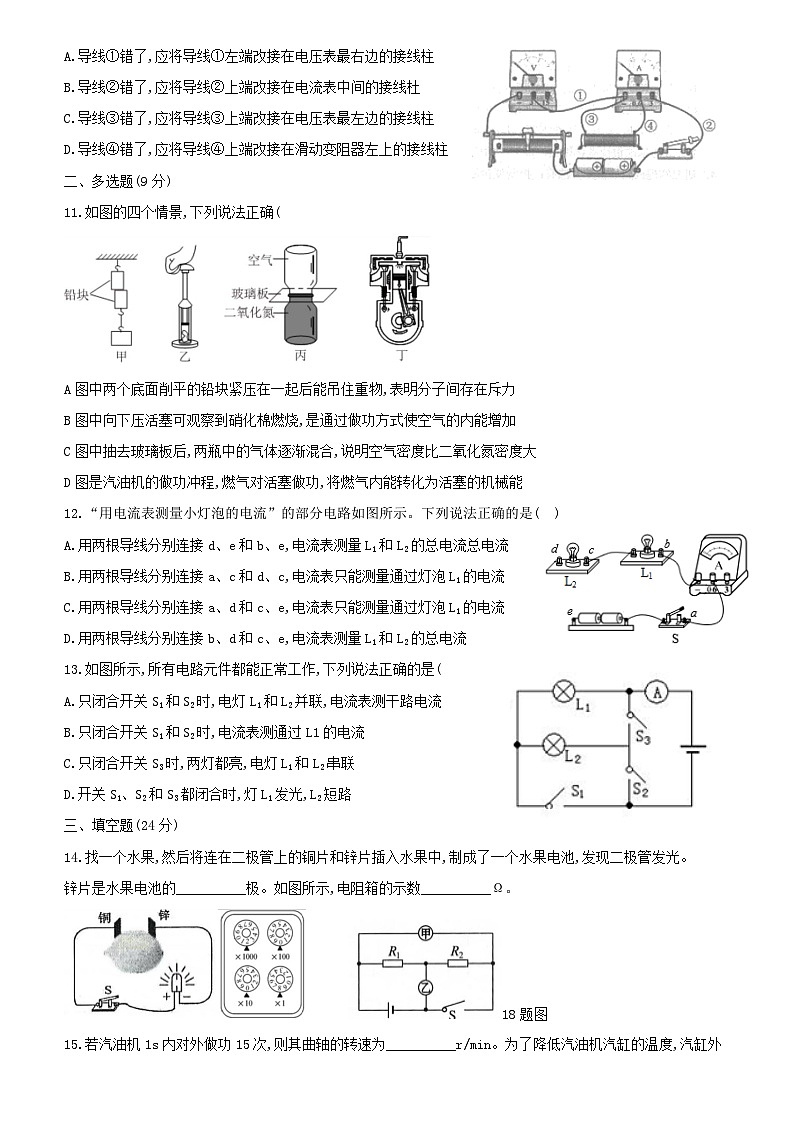

A.导线①错了,应将导线①左端改接在电压表最右边的接线柱
B.导线②错了,应将导线②上端改接在电流表中间的接线杜
C.导线③错了,应将导线③上端改接在电压表最左边的接线柱
D.导线④错了,应将导线④上端改接在滑动变阻器左上的接线柱
二、多选题(9分)
11.如图的四个情景,下列说法正确(
A图中两个底面削平的铅块紧压在一起后能吊住重物,表明分子间存在斥力
B图中向下压活塞可观察到硝化棉燃烧,是通过做功方式使空气的内能增加
C图中抽去玻璃板后,两瓶中的气体逐渐混合,说明空气密度比二氧化氮密度大
D图是汽油机的做功冲程,燃气对活塞做功,将燃气内能转化为活塞的机械能
12.“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是( )
A.用两根导线分别连接d、e和b、e,电流表测量L1和L2的总电流总电流
B.用两根导线分别连接a、c和d、c,电流表只能测量通过灯泡L1的电流
C.用两根导线分别连接a、d和c、e,电流表只能测量通过灯泡L1的电流
D.用两根导线分别连接b、d和c、e,电流表测量L1和L2的总电流
13.如图所示,所有电路元件都能正常工作,下列说法正确的是(
A.只闭合开关S1和S2时,电灯L1和L2并联,电流表测干路电流
B.只闭合开关S1和S2时,电流表测通过L1的电流
C.只闭合开关S3时,两灯都亮,电灯L1和L2串联
D.开关S1、S2和S3都闭合时,灯L1发光,L2短路
三、填空题(24分)
14.找一个水果,然后将连在二极管上的铜片和锌片插入水果中,制成了一个水果电池,发现二极管发光。
锌片是水果电池的__________极。如图所示,电阻箱的示数__________Ω。
18题图
15.若汽油机1s内对外做功15次,则其曲轴的转速为__________r/min。为了降低汽油机汽缸的温度,汽缸外
有一个水箱体,使汽缸被水包围着,这是利用___________的方式减少汽缸的内能。
16.某导体两端的电压为16V时,通过该导体的电流为0.8A,10s内通过该导体横截面的电荷量为__________,若该导体两端的电压为0时,其电阻为__________Ω。
17.(1)天津地区电冰箱正常工作的电压值是__________
(2)有一只有“0~0.6A”和“0~3A”两个量程电流表,在某次测量中,小黄从“0~3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上,但实际使用的是“0~0.6A”的量程,则电流大小应该为__________A。
18.如图18所示电路中,R1=4Ω,R2=2Ω,当开关S闭合,甲、乙两表是电压表时,示数比U甲：U乙=__________;当开关S断开时,甲、乙两表是电流表时,则两表示数I甲：I乙=__________
19.右表是某品牌轿车的一些技术参数,其中排气量是指发动机气缸的工作容积。空燃比是指吸气冲程末,吸入气缸内的空气和汽油的质量之比。当该发动机以最大功率工作时,气缸内汽油和空气的混合气密度为ρ kg/m³。则每次吸气冲程吸入的汽油质量___________kg。1min内高温高压的燃气推动活塞做功N0次。请你计算发动机在最大功率工作时,该发动机的效率为___________。
四、综合题(37分)
20.(6分)可燃冰是一种新能源,它是水和天然气在高压低温下形成的类似冰状结晶物质,主要成分是甲烷,我国可燃冰的开采技术处于世界领先水平,用燃气锅炉烧水时,将500kg初温20℃的水加热到100℃共燃烧了0.1m³的可燃冰,请你计算;
(1)这个过程中水吸收的热量为多少?
(2)燃气锅炉烧水时的效率为多少?已知:c水=4.2×103J/(kg℃),可燃冰热值q=6.0×109J/m3
21.(6分)某班同学利用图甲所示的实验装置探究水和煤油的吸热能力。
(1)在图甲中除了所给的实验器材外,还需要的测量工具有___________和___________。加热过程中,水和煤油吸收热量的多少是通过___________来判断的。
(2)实验中第1或2两个小组记录的实验数据如表。
通过分析实验数据,能够得出的结论是:_________________________________
(3)图乙是第1组同学绘制的“吸收热量～时间”和“温度～时间”图像,能正确描述该实验真实情况的图像
是___________(选填序号)。
(4)这两组同学对图甲的装置进行了改进,将分别装有水和煤油的试管放在同一个烧杯中用水加热,如图丙所示,而不是用两个酒精灯分别加热,这样做的好处是_________________________________
22.(7分)小海同学在做“探究通过导体的电流与电压、电阻的关系"的实验。
(1)根据图甲把实物电路连接好。
(2)小海同学按照电路图连接好后,闭合开关,移动滑片,发现电压表无示数,电流表却有示数。你认为发生故障的原因可能是___________(电表本身没问题)。
(3)挂除故障后,首先探究“通过导体的电流跟导体两端电压的关系”,调节滑动变阻器,测出通过电阻R的电流和对应的电压值如表,请在如图坐标上描点画出U-I图像,由此得出的实验结论是:______________________
通过计算可知,此次实验所用的电阻为____________Ω。
(4)在“探究通过导体的电流与导体电阻的关系”实验过程中:
①移动变阻器滑片时,眼睛应注视____________(选填序号);
A、变阻器滑片 B、电压表示数 C、电流表示数
②小海选择了电压恒为6V的电源,5Ω、10Ω、15Ω、20Ω的定值电阻各一个,滑动变阻器的规格为“15Ω，1A”
的,他在完成本实验时,控制定值电阻两端的电压为2V不变,当接入的定值电阻为20Ω时,他发现电压表示数始终无法达到2V,请你帮他想出一种解决方法:________________________________________________
23.(6分)如图所示的电路中,电源电压保持不变,电阻R1=4Ω,R3=6Ω,求
(1)当开关S1、S2都断开时,电流表的示数为0.6A,求电源电压:
(2)当开关S1、S2都闭合时,电流表的示数为2A,求电阻R₂的阻值。
24.(6分)小红同学在某次物理实验考查中抽到考题《用伏安法测量某未知电阻的阻值》的实验,实验
电路图如图甲所示,请你帮他完成下列问题:
甲 乙 丙
(1)开关闭合前,滑动变阻器的滑片应滑到最____________(选填“左”或“右”)
(2)粗略检查后闭合开关,发现电压表的指针出现反偏现象,可能出现这种情况的原因是____________
(3)小红通过三次实验将得出的实验数据填入表中
老师检查时发现表格有问题,此表格设计的问题是________________________
(4)实验后,小张同学设计了另外一种测电阻的方法,电路图如图丙所示。RX为待测电阻,电源电压恒定,定值电阻R0已知,实验步骤如下:
①断开开关S2,闭合开关S、S1,调节滑动变阻器,读出并记录电流表示数I1
②________________________,________________________,读出并记录电流表示数I2
处理实验数据,可求得RX=_________________________
25.(6分)如下左图所示的电路中,一个已知阻值为R1的定值电阻,一个滑动变阻器R2,电源电压保持不变。闭合开关S后,滑片P从b端移动到a端的过程中,电压表V2的示数U2与电流表示数I的关系图象如右图所示。求:
(1)电源电压:
(2)滑动变阻器的最大阻值:
(3)在右图中标出A点的电流值:
(4)画出滑片P从b端移动到a端的过程中,电压表V1的示数U1与电流表示数I的关系图像
物质
比热容c/【J/（kg℃）】
水
4.2×10³
煤油
2.1×10³
砂石
约0.92×103
车型
某品牌轿车
排气量
VL
最大功率
P0kW
空燃比
14：1
汽油热值
q J/kg
U/V
0.5
1.0
1.5
2.0
2.5
I/A
0.05
0.1
0.15
0.2
0.25
实验次数
1
2
3
电压U/V
1.2
1.8
2.4
电流I/A
0.20
0.28
0.4
