2022年高考物理电学实验专题知识归纳沪科版

这是一份2022年高考物理电学实验专题知识归纳沪科版，共8页。学案主要包含了供电电路，选实验试材和电路,等内容，欢迎下载使用。

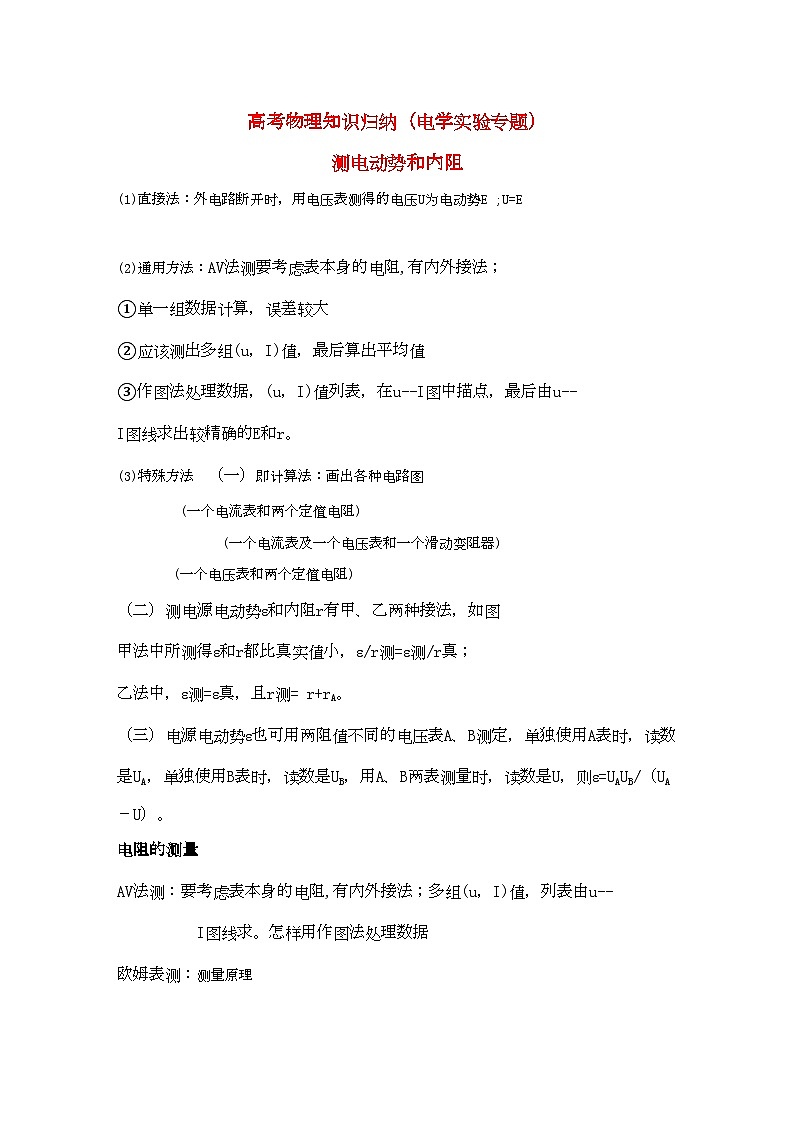

(1)直接法：外电路断开时，用电压表测得的电压U为电动势E ;U=E
(2)通用方法：AV法测要考虑表本身的电阻,有内外接法；
= 1 \* GB3 ①单一组数据计算，误差较大
= 2 \* GB3 ②应该测出多组(u，I)值，最后算出平均值
= 3 \* GB3 ③作图法处理数据，(u，I)值列表，在u--I图中描点，最后由u--I图线求出较精确的E和r。
(3)特殊方法 （一）即计算法：画出各种电路图
(一个电流表和两个定值电阻)
(一个电流表及一个电压表和一个滑动变阻器)
(一个电压表和两个定值电阻)
（二）测电源电动势ε和内阻r有甲、乙两种接法，如图
甲法中所测得ε和r都比真实值小，ε/r测=ε测/r真；
乙法中，ε测=ε真，且r测= r+rA。
（三）电源电动势ε也可用两阻值不同的电压表A、B测定，单独使用A表时，读数是UA，单独使用B表时，读数是UB，用A、B两表测量时，读数是U，则ε=UAUB/（UA－U）。
电阻的测量
AV法测：要考虑表本身的电阻,有内外接法；多组(u，I)值，列表由u--I图线求。怎样用作图法处理数据

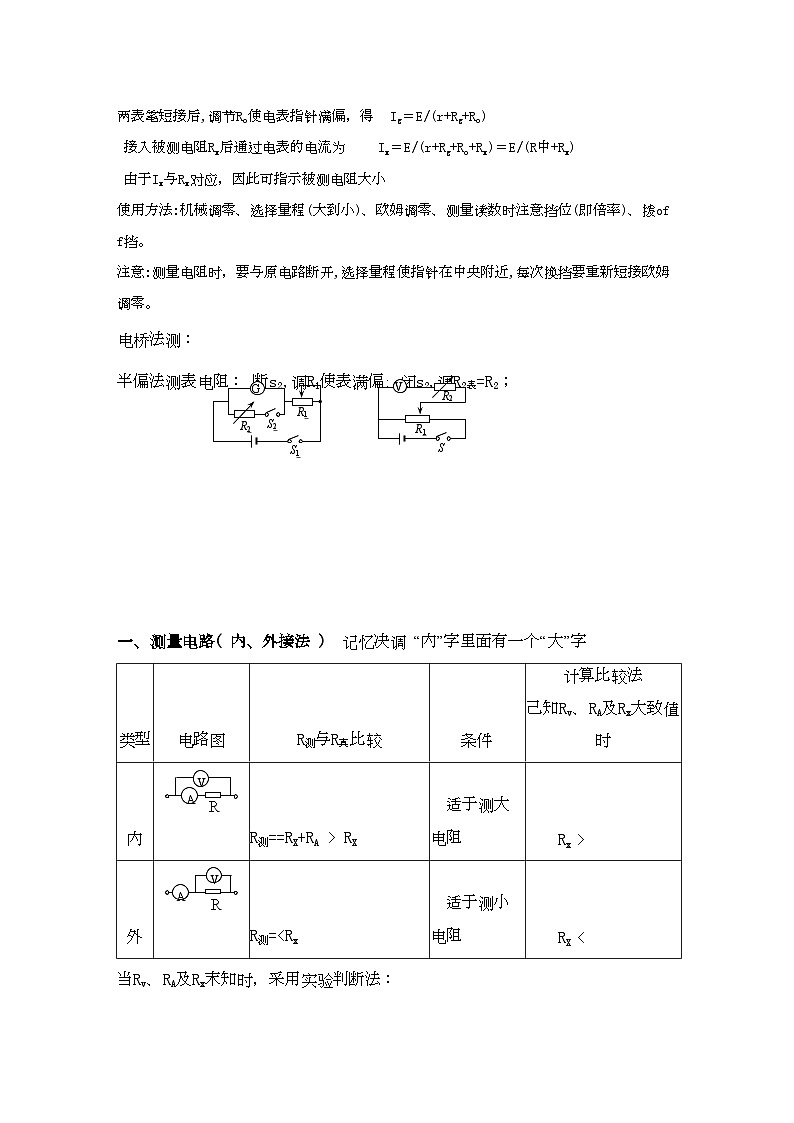

欧姆表测：测量原理
两表笔短接后,调节R使电表指针满偏，得 Ig＝E/(r+Rg+R)
接入被测电阻Rx后通过电表的电流为 Ix＝E/(r+Rg+R+Rx)＝E/(R中+Rx)
由于Ix与Rx对应，因此可指示被测电阻大小
使用方法:机械调零、选择量程(大到小)、欧姆调零、测量读数时注意挡位(即倍率)、拨ff挡。
注意:测量电阻时，要与原电路断开,选择量程使指针在中央附近,每次换挡要重新短接欧姆调零。
电桥法测：
G
R2
S2
R1
S1
R1
S
V
R2
半偏法测表电阻： 断s2,调R1使表满偏; 闭s2,调R2表=R2；
一、测量电路( 内、外接法 ) 记忆决调 “内”字里面有一个“大”字
当Rv、RA及Rx末知时，采用实验判断法：

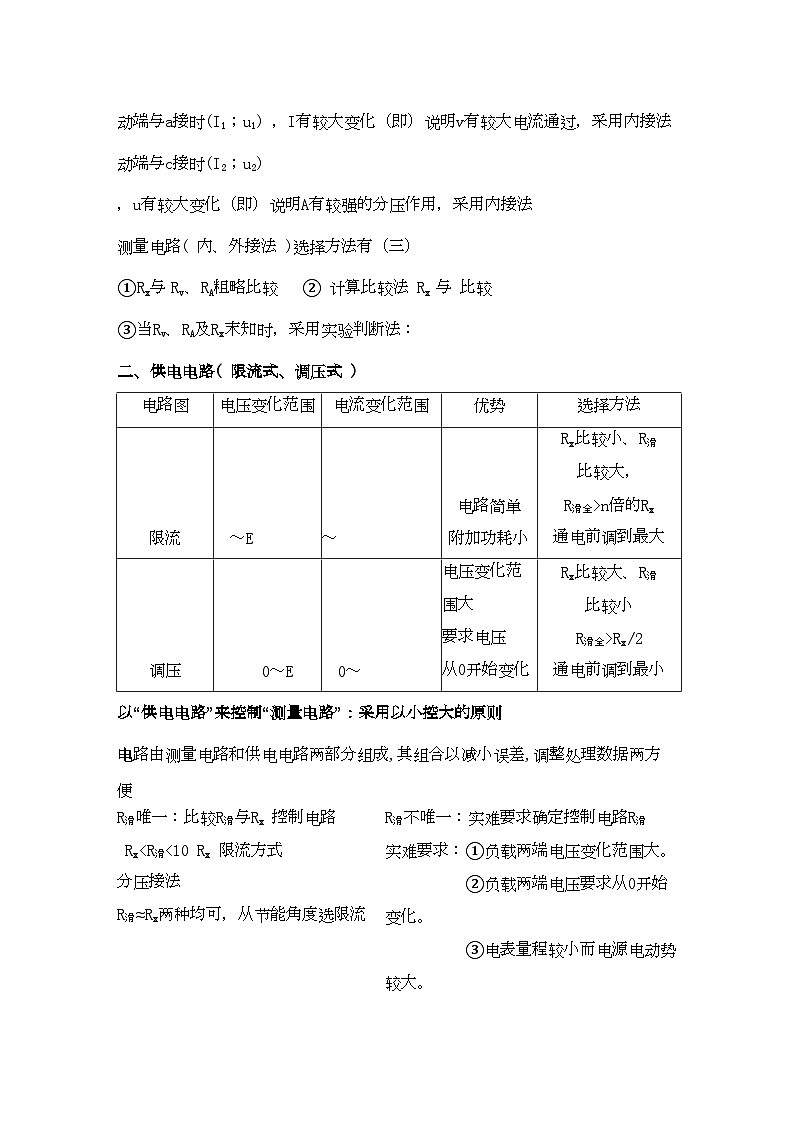

动端与a接时(I1；u1) ，I有较大变化（即）说明v有较大电流通过，采用内接法
动端与c接时(I2；u2) ，u有较大变化（即）说明A有较强的分压作用，采用内接法
测量电路( 内、外接法 )选择方法有（三）
= 1 \* GB3 ①Rx与 Rv、RA粗略比较 = 2 \* GB3 ② 计算比较法 Rx 与 比较
= 3 \* GB3 ③当Rv、RA及Rx末知时，采用实验判断法：
二、供电电路( 限流式、调压式 )
以“供电电路”来控制“测量电路”：采用以小控大的原则
电路由测量电路和供电电路两部分组成,其组合以减小误差,调整处理数据两方便
三、选实验试材(仪表)和电路,
按题设实验要求组装电路,画出电路图,能把实物接成实验电路,精心按排操作步骤,过程中需要测?物理量,结果表达式中各符号的含义.
(1)选量程的原则：测u I,指针超过1/2， 测电阻刻度应在中心附近.
(2)方法: 先画电路图,各元件的连接方式(先串再并的连线顺序)
明确表的量程,画线连接各元件,铅笔先画,查实无误后,用钢笔填,
先画主电路,正极开始按顺序以单线连接方式将主电路元件依次串联,后把并联无件并上.
(3)注意事项：表的量程选对,正负极不能接错；导线应接在接线柱上,且不能分叉；不能用铅笔画
用伏安法测小电珠的伏安特性曲线：测量电路用外接法，供电电路用调压供电。
(4)实物图连线技术
无论是分压接法还是限流接法都应该先把伏安法部分接好；即：先接好主电路(供电电路).
对限流电路，只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可(注意电表的正负接线柱和量程,滑动变阻器应调到阻值最大处)。
对分压电路，应该先把电源、电键和滑动变阻器的全部电阻丝三部分用导线连接起来，然后在滑动变阻器电阻丝两端之中任选一个接头，比较该接头和滑动触头两点的电势高低，根据伏安法部分电表正负接线柱的情况，将伏安法部分接入该两点间。
实物连线的总思路 分压（滑动变阻器的下两个接线柱一定连在电源和电键的两端）
画出电路图→连滑动变阻器→
限流（一般连上一接线柱和下一接线柱）
（两种情况合上电键前都要注意滑片的正确位
电表的正负接线柱
→连接总回路： 总开关一定接在干路中
导线不能交叉
微安表改装成各种表：关健在于原理
首先要知：微安表的内阻、满偏电流、满偏电压。
采用半偏法先测出表的内阻；最后要对改装表进行较对。
(1)改为V表：串联电阻分压原理
(n为量程的扩大倍数)
(2)改为A表：串联电阻分流原理
(n为量程的扩大倍数)
(3)改为欧姆表的原理
两表笔短接后,调节R使电表指针满偏，得 Ig＝E/(r+Rg+R)
接入被测电阻Rx后通过电表的电流为 Ix＝E/(r+Rg+R+Rx)＝E/(R中+Rx)
由于Ix与Rx对应，因此可指示被测电阻大小
类型
电路图
R测与R真比较
条件
计算比较法
己知Rv、RA及Rx大致值时
内
A
V
R大

R测==RX+RA > RX
适于测大电阻
Rx >
外
A
V
R小

R测=Rx/2
通电前调到最小
R滑唯一：比较R滑与Rx 控制电路
Rx
