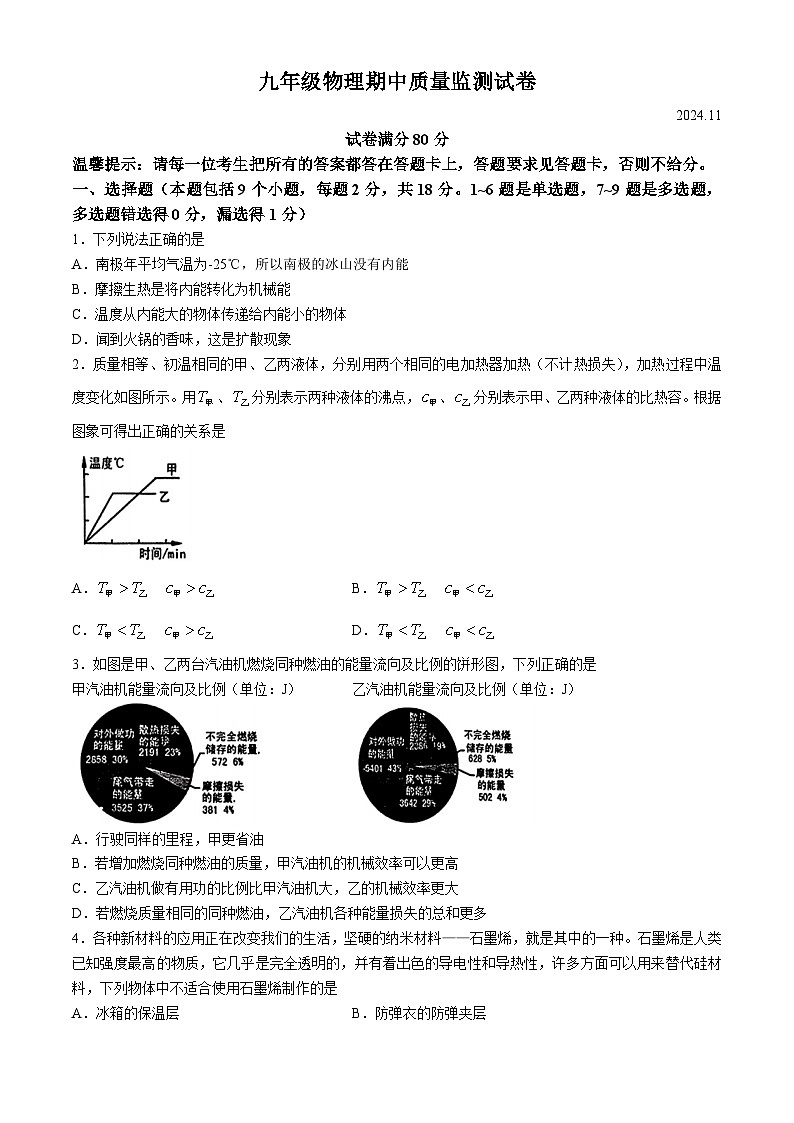

辽宁省鞍山市立山区2024-2025学年上学期九年级期中物理试题

这是一份辽宁省鞍山市立山区2024-2025学年上学期九年级期中物理试题，共11页。试卷主要包含了11，1A时，通过乙的电流为0，5A，电流表的示数是3，6V等内容，欢迎下载使用。
试卷满分80分
温馨提示：请每一位考生把所有的答案都答在答题卡上，答题要求见答题卡，否则不给分。
一、选择题（本题包括9个小题，每题2分，共18分。1~6题是单选题，7~9题是多选题，多选题错选得0分，漏选得1分）
1．下列说法正确的是
A．南极年平均气温为-25℃，所以南极的冰山没有内能
B．摩擦生热是将内能转化为机械能
C．温度从内能大的物体传递给内能小的物体
D．闻到火锅的香味，这是扩散现象
2．质量相等、初温相同的甲、乙两液体，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示。用、分别表示两种液体的沸点，、分别表示甲、乙两种液体的比热容。根据图象可得出正确的关系是
A． B．
C． D．
3．如图是甲、乙两台汽油机燃烧同种燃油的能量流向及比例的饼形图，下列正确的是
甲汽油机能量流向及比例（单位：J）乙汽油机能量流向及比例（单位：J）
A．行驶同样的里程，甲更省油
B．若增加燃烧同种燃油的质量，甲汽油机的机械效率可以更高
C．乙汽油机做有用功的比例比甲汽油机大，乙的机械效率更大
D．若燃烧质量相同的同种燃油，乙汽油机各种能量损失的总和更多
4．各种新材料的应用正在改变我们的生活，坚硬的纳米材料——石墨烯，就是其中的一种。石墨烯是人类已知强度最高的物质，它几乎是完全透明的，并有着出色的导电性和导热性，许多方面可以用来替代硅材料，下列物体中不适合使用石墨烯制作的是
A．冰箱的保温层B．防弹衣的防弹夹层

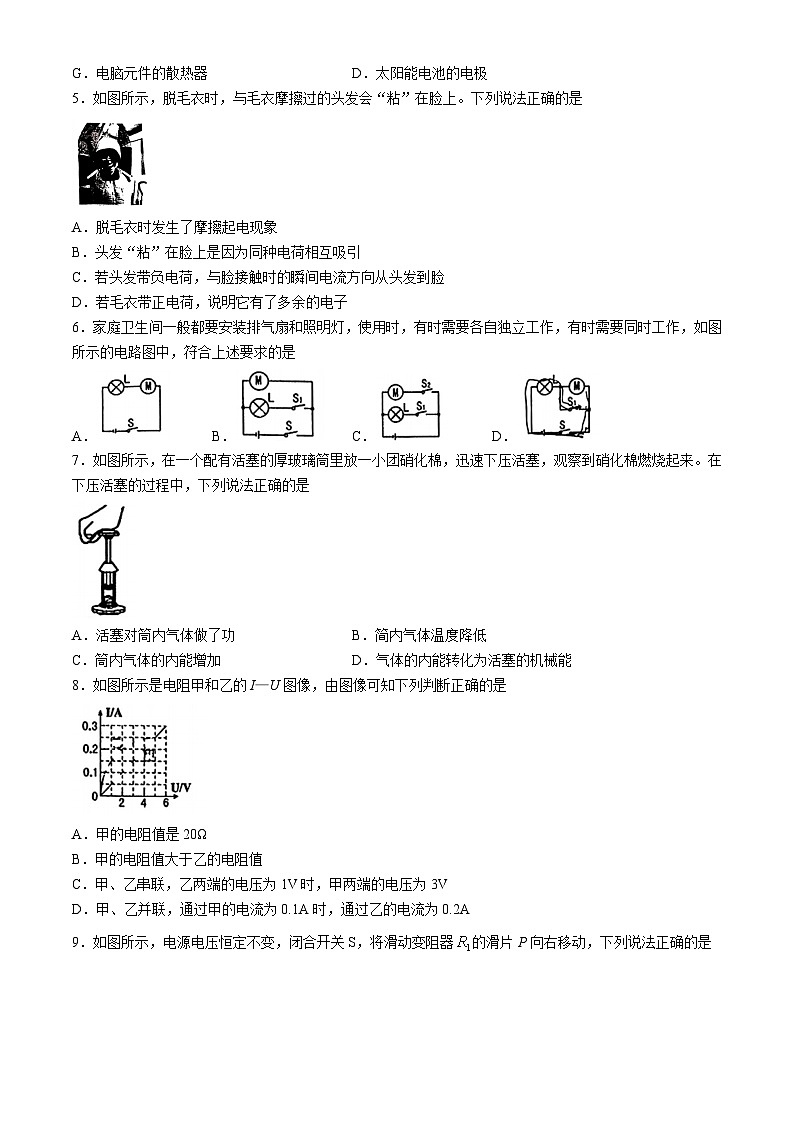

G．电脑元件的散热器D．太阳能电池的电极
5．如图所示，脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上。下列说法正确的是
A．脱毛衣时发生了摩擦起电现象
B．头发“粘”在脸上是因为同种电荷相互吸引
C．若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸
D．若毛衣带正电荷，说明它有了多余的电子
6．家庭卫生间一般都要安装排气扇和照明灯，使用时，有时需要各自独立工作，有时需要同时工作，如图所示的电路图中，符合上述要求的是
A．B．C．D．
7．如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅速下压活塞，观察到硝化棉燃烧起来。在下压活塞的过程中，下列说法正确的是
A．活塞对筒内气体做了功B．简内气体温度降低
C．筒内气体的内能增加D．气体的内能转化为活塞的机械能
8．如图所示是电阻甲和乙的I—U图像，由图像可知下列判断正确的是
A．甲的电阻值是20Ω
B．甲的电阻值大于乙的电阻值
C．甲、乙串联，乙两端的电压为1V时，甲两端的电压为3V
D．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A

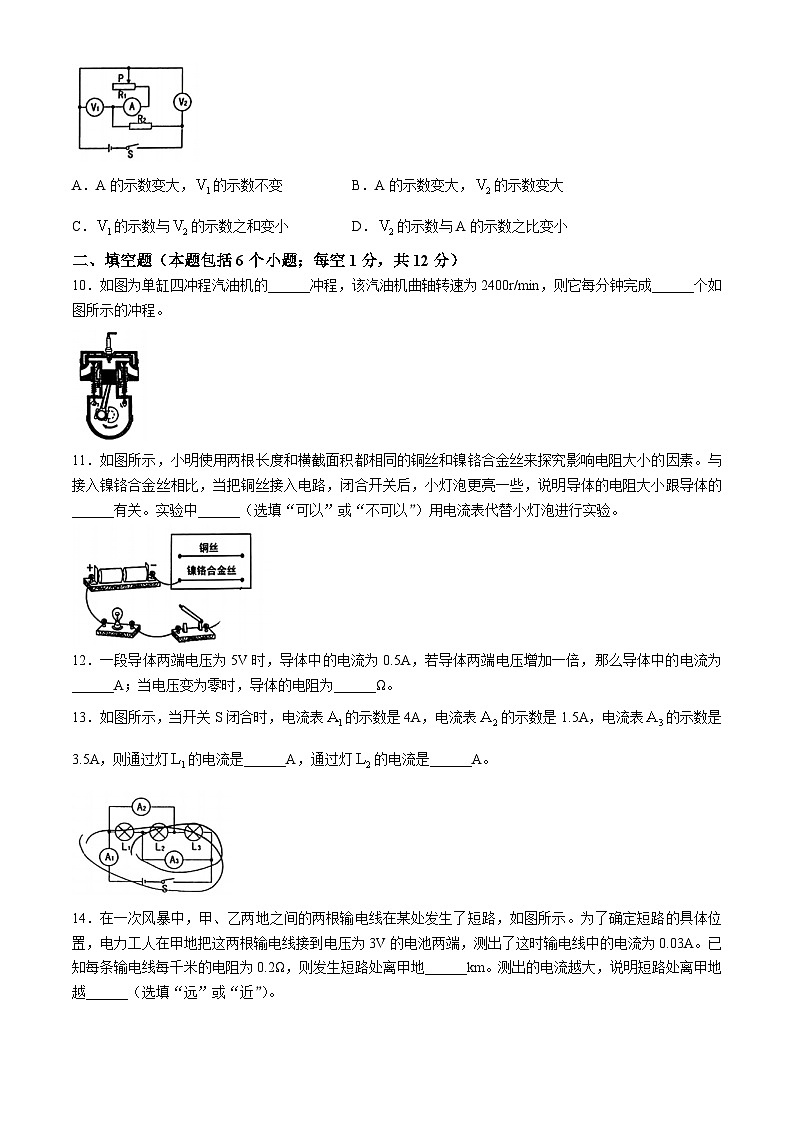

9．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是
A．A的示数变大，的示数不变B．A的示数变大，的示数变大
C．的示数与的示数之和变小D．的示数与A的示数之比变小
二、填空题（本题包括6个小题；每空1分，共12分）
10．如图为单缸四冲程汽油机的______冲程，该汽油机曲轴转速为2400r/min，则它每分钟完成______个如图所示的冲程。
11．如图所示，小明使用两根长度和横截面积都相同的铜丝和镍铬合金丝来探究影响电阻大小的因素。与接入镍铬合金丝相比，当把铜丝接入电路，闭合开关后，小灯泡更亮一些，说明导体的电阻大小跟导体的______有关。实验中______（选填“可以”或“不可以”）用电流表代替小灯泡进行实验。
12．一段导体两端电压为5V时，导体中的电流为0.5A，若导体两端电压增加一倍，那么导体中的电流为______A；当电压变为零时，导体的电阻为______Ω。
13．如图所示，当开关S闭合时，电流表的示数是4A，电流表的示数是1.5A，电流表的示数是3.5A，则通过灯的电流是______A，通过灯的电流是______A。
14．在一次风暴中，甲、乙两地之间的两根输电线在某处发生了短路，如图所示。为了确定短路的具体位置，电力工人在甲地把这两根输电线接到电压为3V的电池两端，测出了这时输电线中的电流为0.03A。已知每条输电线每千米的电阻为0.2Ω，则发生短路处离甲地______km。测出的电流越大，说明短路处离甲地越______（选填“远”或“近”）。
15．如图为灯泡L和电阻R的I—U图像，R的阻值为______Ω。若把二者并联后接入电路中，当通过R的电流为0.2A时，通过灯泡L的电流为______A。
三、作图题（本题包括2小题；每题2分，共4分）
16．如图为一个身高测量仪的电路示意图，A、B、C、D为四个连接点，部分元件未画出，金属板M可带动金属片P滑动，要求被测人身高变高时，电表的示数也增大，请在“”“Ⓐ”和“Ⓥ”中选两个填入电路AB和CD之间。
17．商场里的电动扶梯，只需在白天且有人时开启，利用红外线开关（有人时闭合、无人时断开）及可见光开关（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。
四、实验题（本题包括4小题；每空1分，共24分）
18．（6分）如图甲、乙、丙三图中的装置完全相同，燃料的质量都是10g。
（1）比较不同燃料的热值，应选择______两图进行实验，燃料完全燃烧放出的热量的多少是通过______（选填“温度计上升的示数”或“加热时间”）来反映的。
（2）比较不同物质的比热容，应选择在两只烧杯中应分别装入质量相等的液体；通过______来反映液体吸收热量的多少。初始温度相同的a、b两种液体吸热后，它们的温度随时间变化的图像如图丁所示，求a、b两种液体的比热容之比为______；
（3）有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，排气更清洁。同样的汽油（如97#）加在T型轿车内比加在L型轿车内热值______（填“更大”或“一样大”或“更小”）；
（4）如图戊是某一沿海城市和某一内陆城市年气温变化曲线，根据上面探究过程中所获得的知识可知，曲线C表示的是______（选填“沿海”或“内陆”）城市。
19．（6分）小刚和小强在连接串、并联电路的实验中：
（1）在连接电路的过程中，开关应该______（选填“断开”或“闭合”）。
（2）小刚连接了如图所示的电路，如果合上开关，灯泡的发光情况是______（选填“亮”、“亮”、“与都亮”或“与都不亮”）。
（3）小刚发现了问题，想将电路全部拆散，重新连接。小强认为只需拆除______（选填导线上标注的字母）这一根导线，就能成为两灯______（选填“串联”或“并联”）的正确电路。
（4）小强将多余的导线拆除以后，闭合开关S时，灯泡、都不亮了。用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯亮。对此，下列判断中正确的是______。
A．灯断路B．灯断路C．开关S断路D．灯短路
（5）更换不同的小灯泡多次实验后，可以发现，串联电路中两灯的亮度______（选填“一定”或“不一定”）相同。
20．（6分）研究小组的同学设计实验探究“电流与电阻的关系”。
【实验器材】两节新干电池，滑动变阻器（20Ω，1A），电流表（0~0.6A、0~3A），电压表（0~3V、0~15V），定值电阻（2Ω、4Ω、6Ω、8Ω），开关，导线若干。（所有器材均完好）
【实验探究】小组同学连接的电路如图甲所示，检查后发现有一根导线连接错误。
（1）图甲电路开关闭合后，电流表、电压表会出现的现象是______；
（2）找出图甲中连接错误的导线并画“×”，再补充一根导线，使电路连接正确______；
（3）正确连接电路，先接入2Ω电阻进行实验时，出现如图乙所示情况，为了读数更精确，在不更换电路元件的前提下，一位同学做了一下调整，并顺利完成了实验。他做的调整是______；
【问题讨论】
（4）电路调整后，为确保电路安全，并能使所有定值电阻接入电路都能完成实验，定值电阻两端电压最大不能超过______V；
（5）小静同学继续探究，又拿来15Ω的定值电阻连人电路后，要使电压表示数为1V，为了完成这次实验，她采取的措施可行的是______。
A．调高电源电压B．再串联一个10Ω的电阻C．将电压表改接到滑动变阻器两端
（6）下列图象中能大致反应本实验各物理量之间关系的是______。
A．电流表示数I与R阻值的关系B．电压表示数U与R阻值的关系
C．变阻器接入电路阻值与R阻值的关系
21．（6分）小明“用电流表和电压表测量小灯泡（额定电压为2.5V）正常发光时灯丝的电阻”的实验电路如图甲所示，根据实验数据绘制的小灯泡的I—U图像如图丙所示。
（1）为保证实验顺利进行，应选用规格为______（填选项字母）的滑动变阻器。
A．“10Ω 0.5A”B．“50Ω 0.5A”C．“100Ω 0.2A”
（2）电路连接完整后闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡______（选填“断路”或“短路”）。
（3）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电压表示数如图乙所示，为测量小灯泡正常发光时的电阻，应将滑片向______（选填“左”或“右”）移动。
（4）由图丙可知，小灯泡的电阻不是一个定值，随其两端的电压增大而______。
（5）本实验进行多次测量的目的与下列实验中多次测量的目的相同的是______（填选项字母）。
A．测量定值电阻的阻值B．用刻度尺测量铅笔的长度
C．探究电流与电压和电阻之间关系
（6）实验小组的同学利用已知阻值为。的定值电阻，一块电压表，三个开关和电压恒定不变的电源及滑动变阻器，设计了如图丁所示的电路，也测出了额定电压为2.5V的小灯泡正常发光时的电阻，实验步骤如下：
①闭合开关S和，断开开关，调节滑动变阻器的滑片，使电压表示数为2.5V；
②保持滑片位置不变，然后闭合开关S和，断开开关，记下电压表示数为U；
③则可计算出小灯泡正常发光时灯泡的电阻为=______（用已知量和测量量表示）。
五、综合应用题（本题包括3小题；共22分）
22．（8分）小华家里用的是天然气灶，他尝试估测该灶的效率。小华在水壶中加入5L水，水的初温是20℃，然后将水烧开，他观察天然气表发现此次烧水用了天然气，天然气的热值为，水的比热容，当地大气压为标准大气压。求：
（1）水吸收的热量（不计水的热量损失）；
（2）天然气完全燃烧放出的热量；
（3）天然气灶的效率。
23．（8分）如图所示是一款握力器，其中电源电压；力量计由电流表A改装而成；小灯泡标有“6V 0.5A”的字样（忽略温度对灯丝电阻的影响），R是一根长为7cm，阻值为28Ω的均匀电阻丝，滑片P在a端时，力量计的示数为0N；AB之间是一根弹簧，其所受的力与压缩量关系为，。求：
（1）小灯泡的电阻；
（2）当力量计的示数为0N时，电路中的电流；
（3）当力量计的示数为300N时，电压表的读数。
24．（6分）阅读短文，回答问题。
神奇的二极管
二极管是一种重要的半导体电子元件，符号为“”。具有特殊的导电性，当电流从“+”极流进二极管时，二极管导通，相当于一根导线；而电流从“-”极流入时，二极管断路，实际上不会有电流通过。发光二极管只是二极管中的一种，与白炽灯泡相比，发光二极管具有节能、环保、安全、寿命长、低功耗、低热、高亮度、防水、微型、防震、易调光、光束集中、维护简便等优点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明等领域。
（1）常温下半导体的导电性能比导体要______（选填“好”或“差”），二极管具有______性。
（2）为了探究二极管的特殊导电性，连接了图甲、图乙两个电路，闭合开关S，灯泡能够发光的是图______（选填“甲”或“乙”）。
（3）二极管的特殊导电性源自于构成材料P型半导体和N型半导体组成的晶片，受此启发，科研人员利用P型半导体元件和N型半导体元件串联，接上直流电源后，半导体材料的两端会产生温度差（珀尔贴效应），制成了电脑的散热器。如图丙所示，二对PN型半导体对是______（选填“串联”或“并联”）连接的。在电流方向是N—P的地方吸热，而在电流方向是P—N的地方放热，则靠近电脑发热体（CPU）的是图中______（选填“上方”或“下方”）的陶瓷片。
（4）理想型开关二极管输出信号值时，电路通路；输出信号值时，电路断路。如图丁所示，将两个理想型开关二极管接在某电路中，a、b两点信号值随时间的变化关系如图戊、己所示，则“0.03~0.04s”内电路c处是______（选填“通路”或“断路”）。
九年级物理期中试卷答案（2024年10月29日星期二）
一、选择题（本题包括9个小题，每题2分，共18分。1~6题是单选题，7~9题是多选题，多选题错选得0分，漏选得1分）
1．D 2．A 3．C 4．A 5．A 6．C 7．AC 8．ACD 9．CD
二、填空题（本题包括6个小题；每空1分，共12分）
10．压缩 1200
11．材料 不可以
12．1 10
13．2.5 1
14．250 近
15．20 0.3
三、作图题（本题包括2小题；每题2分，共4分）
16．17．
四、实验题（本题包括4小题；每空1分，共24分）
18．（6分）
甲乙 温度计上升的示数 加热时间 1：2 一样大 内陆
19．（6分）
（1）断开 （2）亮 （3）c；串联 （4）B （5）不一定
20．（6分）
（1）电流表几乎没有示数，电压表示数接近3V；（2）；（3）断开开关，换用0~0.6A的量程；（4）1.2；（5）B；（6）B
21．（6分）
（1）B；（2）短路；（3）左；（4）增大；（5）C；（6）
五、综合应用题（本题包括3小题；共22分）
22．（8分）
解：（1）水的质量（2分）
水吸收的热量（2分）
（2）天然气放出的热量（2分）
（3）天然气灶的效率（2分）
答：（1）水吸收的热量为；
（2）天然气放出的热量为：
（3）天然气灶的效率52.5%。
23．（8分）
解：（1）小灯泡的电阻（1分）
（2）当力量计的示数为0N时，滑片P在a端时，滑动变阻器全部接入，电路中的电流（2分）
（3）当力量计的示数为300N时，弹簧的压缩量为（1分）
R是一根长为7cm，阻值为28Ω的均匀电阻丝，则此时滑动变阻器接入的阻值为（1分）
此时电流中的电流为（2分）
电压表的读数（1分）
答：（1）小灯泡的电阻为12Ω：
（2）当力量计的示数为0N时，电路中的电流为0.15A；
（3）当力量计的示数为300N时，电压表的读数为3.6V。
24．（6分）（1）差：单向导电性（2）乙（3）串联；下方（4）断路
