山东省烟台市蓬莱区（五四制）2024-2025学年九年级上学期期中考试物理试题
展开
这是一份山东省烟台市蓬莱区（五四制）2024-2025学年九年级上学期期中考试物理试题，文件包含教研室山东省烟台市蓬莱区五四制2024-2025学年九年级上学期期中考试物理试题docx、初四物理一期中202410答案docx等2份试卷配套教学资源，其中试卷共13页， 欢迎下载使用。

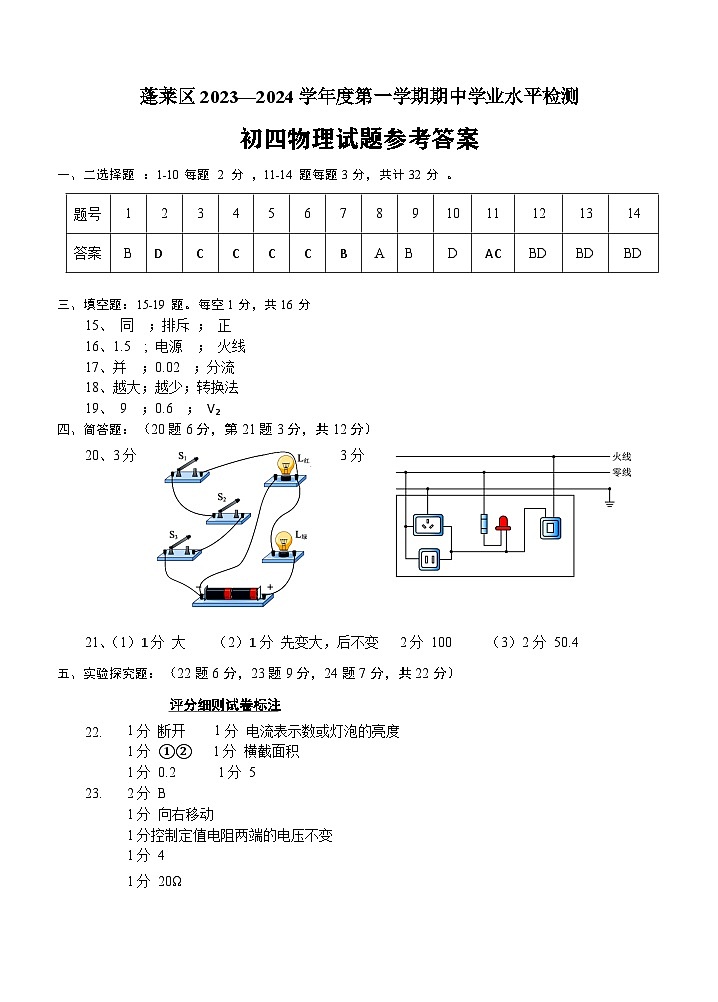

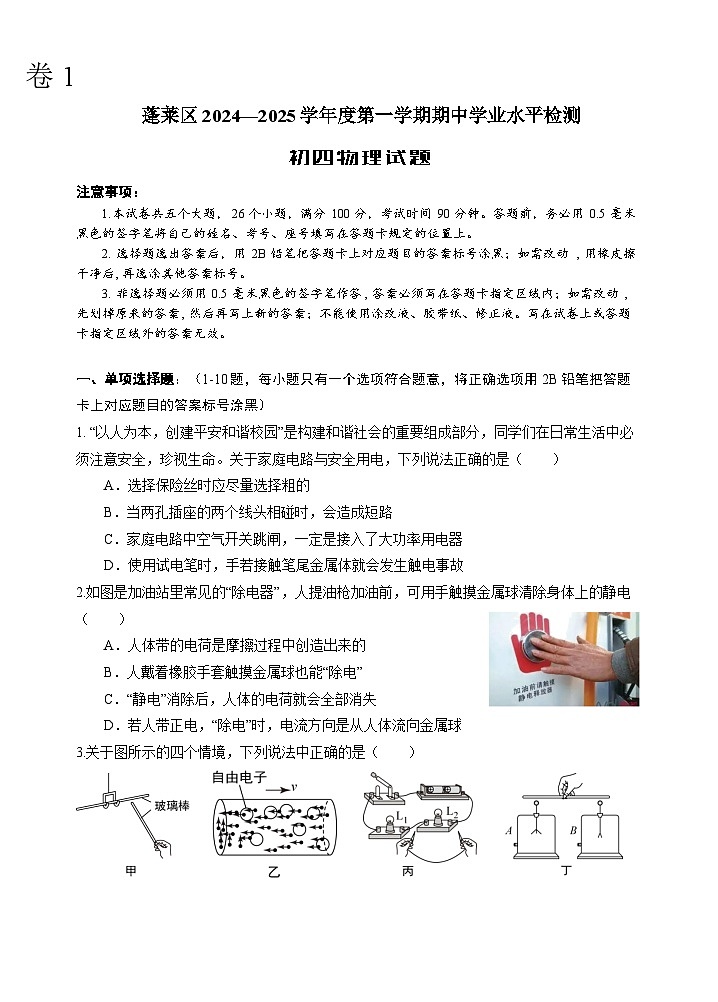

注意事项：
1.本试卷共五个大题，26个小题，满分100分，考试时间90分钟。答题前，务必用0.5亳米黑色的签字笔将自己的姓名、考号、座号填写在答题卡规定的位置上。
2. 选择题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动, 用橡皮擦干净后, 再选涂其他答案标号。
3. 非选择题必须用0.5亳米黑色的签字笔作答, 答案必须写在答题卡指定区域内；如需改动, 先划掉原来的答案, 然后再写上新的答案；不能使用涂改液、胶带纸、修正液。写在试卷上或答题卡指定区域外的答案无效。
一、单项选择题：（1-10题，每小题只有一个选项符合题意，将正确选项用2B铅笔把答题卡上对应题目的答案标号涂黑）
1. “以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命。关于家庭电路与安全用电，下列说法正确的是（ ）
A．选择保险丝时应尽量选择粗的
B．当两孔插座的两个线头相碰时，会造成短路
C．家庭电路中空气开关跳闸，一定是接入了大功率用电器
D．使用试电笔时，手若接触笔尾金属体就会发生触电事故
2.如图是加油站里常见的“除电器”，人提油枪加油前，可用手触摸金属球清除身体上的静电（ ）
A．人体带的电荷是摩擦过程中创造出来的
B．人戴着橡胶手套触摸金属球也能“除电”
C．“静电”消除后，人体的电荷就会全部消失
D．若人带正电，“除电”时，电流方向是从人体流向金属球
3.关于图所示的四个情境，下列说法中正确的是（ ）

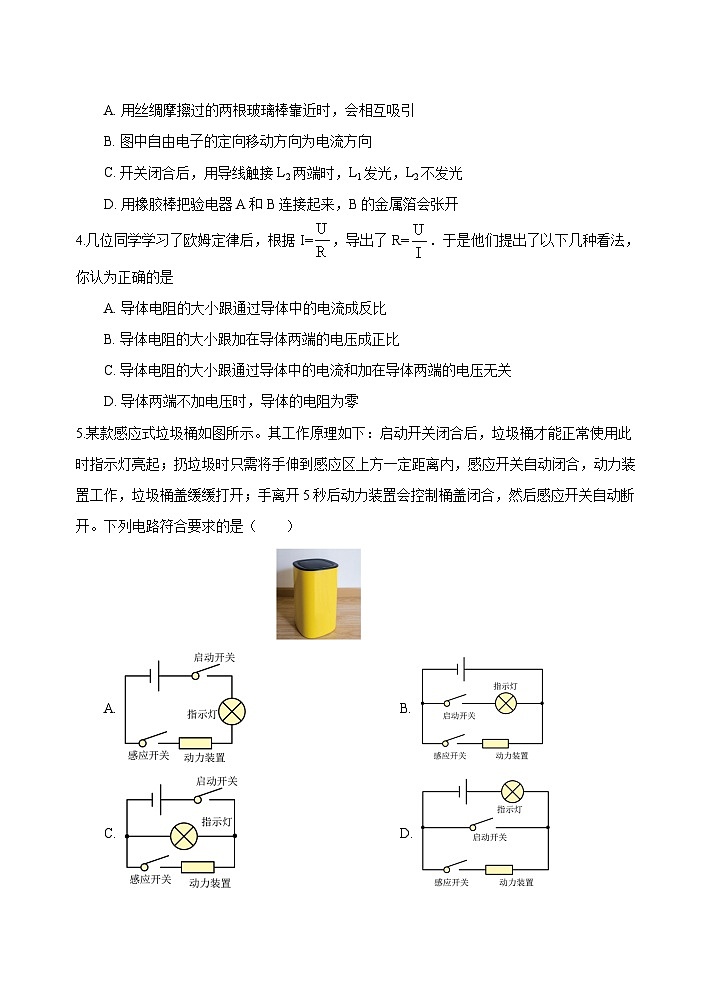

A. 用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B. 图中自由电子的定向移动方向为电流方向
C. 开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D. 用橡胶棒把验电器A和B连接起来，B的金属箔会张开
4.几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是
A. 导体电阻的大小跟通过导体中的电流成反比
B. 导体电阻的大小跟加在导体两端的电压成正比
C. 导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D. 导体两端不加电压时，导体的电阻为零
5.某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是（ ）
A. B.
C. D.

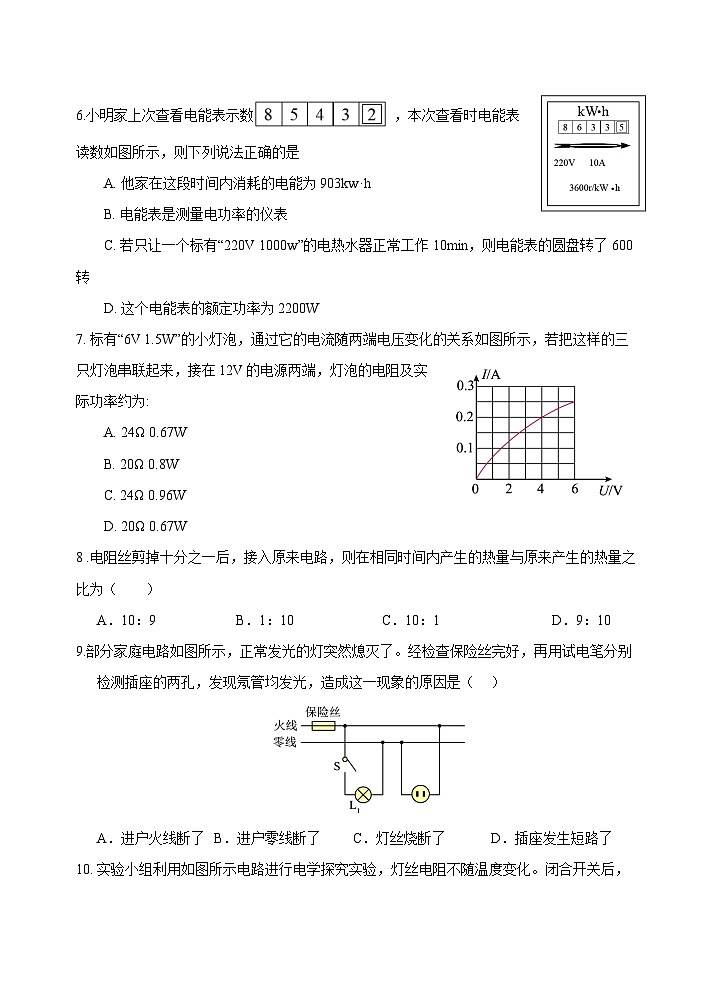

6.小明家上次查看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是
A. 他家在这段时间内消耗的电能为903kw·h
B. 电能表是测量电功率的仪表
C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D. 这个电能表的额定功率为2200W
7. 标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为:
A. 24Ω 0.67W
B. 20Ω 0.8W
C. 24Ω 0.96W
D. 20Ω 0.67W
8 .电阻丝剪掉十分之一后，接入原来电路，则在相同时间内产生的热量与原来产生的热量之比为（ ）
A．10：9 B．1：10 C．10：1 D．9：10
9.部分家庭电路如图所示，正常发光的灯突然熄灭了。经检查保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（ ）
A．进户火线断了B．进户零线断了C．灯丝烧断了D．插座发生短路了
10. 实验小组利用如图所示电路进行电学探究实验，灯丝电阻不随温度变化。闭合开关后，下列说法正确的是（ ）
A. 向左移动滑动变阻器滑片，灯泡变暗
B. 向右移动滑动变阻器滑片，电流表示数变大
C. 向右移动滑动变阻器滑片，电压表示数变小
D. 向左移动滑动变阻器滑片，电压表与电流表示数之比变小
二、多项选择题（11-15题，每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得2分，不选或选错的得0分，共12分）
11.如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图像如图乙所示，则下列判断正确的是（ ）
A. 图线B是电阻R1的I﹣U关系图像
B. 电源电压为16V
C. R1的阻值是20Ω
D. 滑动变阻器R2的最大阻值为30Ω
12. 如图所示的电路中，电源电压恒定，闭合开关S，小灯泡、两电压表均正常工作。一段时间后，发现灯泡变的更亮，则下列分析正确的是（ ）
A．电阻R可能断路B．电阻R可能短路
C．、两表示数均变大D．的示数不变、的示数变大
13.在如图甲所示电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2的示数是0.5A，则下列说法正确的是（ ）
A．灯泡L1和L2串联B．通过灯L1的电流为1.0A
C．通过灯L1、L2的电流都为0.5AD．电流表A1使用的一定是0~3A量程
14. 如图所示电路，已知电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R1阻值为6Ω，滑动变阻器R2的最大阻值为24Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（ ）
A．滑动变阻器的阻值变化范围为5Ω~24Ω
B．电压表的示数变化范围是1.2V~3V
C．电路中允许通过的最大电流是0.6A
D．电流表的示数变化范围是0.2A~0.5A
三、 填空题 （每空1分共15分）
15.如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦丝状塑料和PVC塑料管,然后将丝状塑料放在PVC管上方，丝状塑料就被一种神奇的力量悬在了空中。它的形成原因是摩擦过后的丝状塑料和PVC管分别带上_______（选填“同”或“异”）种电荷相互__________而呈现章鱼状；摩擦后的毛皮带__________（选填“正”或“负”）电荷。
16.一节干电池的电压为 V;酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____;考虑到用电安全，家庭电路中一般会在 （选填“火线”“零线”或“地线”）上安装有一根保险丝。
17.量程为1A电流表，本身的电阻为0.1Ω，要把它改装成6A的电流表，需要______
联一个阻值为__________Ω的定值电阻，新加入电阻起到的是__________作用（选填“分流”或“分压”）。
18.如图所示，是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子．当电流表示数越小时，滑动变阻器连入电路的阻值_____（填“越大”或“越小”），油箱内油量_____（填“越多”或“越少”）．这种用电流大小显示油量的物理方法是________________。
19.如图甲所示电路中，闭合开关S，调节滑动变阻器的滑片从最右端滑至能使灯泡正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示。则电源电压为 V;灯泡正常发光时，电流表示数为 A;曲线b是表示电流表示数与 （填写或“V1”或“V2”）的示数的关系
四、作图简答题（20题6分，第21题6分，共12分）
20. a.某保密室有三道门，关上一道门相当于闭合一个开关，只要有一道门没有关上红色和绿色的指示灯都会发光，当三道门都关上时，红灯会熄灭，只有绿灯会发光请在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉）
a图 b图
b.如图所示的粗黑线框表示一个多功能插板。已知开关闭合后，两插孔都能分别供电，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮；若指示灯损坏，闭合开关后，插孔仍能供电。请用笔画线代替导线完成剩余部分的接线。
21.阅读短文。并回答问题。
直流充电桩
直流充电桩是一种为电动汽车补给能量的装置，如图甲所示，它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池（以下简称电池）。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电。
设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示（为方便计算，图像已作近似处理），充满后，立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如下表。
（1）通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更___________；
（2）在D从30%增至70%的过程中，充电功率大致的变化规律是___________。当D为70%时，充电电流为___________A；
（3）若充电过程中充电电费单价不变，则测试全过程（30%—100%）的充电费用为
元。
五、实验探究题（22题6分，23题9分，24题7分，共22分）
22.小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：
A．导体的材料 B．导体的长度 C．导体的横截面积
小芳用图甲的器材进行实验，其中①、②、③是镍铬合金丝，④是锰铜丝
（1）连接电路时，开关应处于___状态，在M、N之间分别接上不同的导体，闭合开关后通过观察_____来比较导体电阻的大小．
（2）为验证猜想B，应选用编号为_____两根金属丝分别接入电路进行实验
（3）分别将①、③两金属丝接入图中M、N两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体电阻跟________有关
（4）小芳同学想进一步测出②的电阻大小，把②接在M、N的同时并联上电压表测出其两端的电压为1V，电流表的示数如图乙所示，此读数为____A，则②的电阻为________Ω
23.物理兴趣小组的同学用图甲所示电路“探究电流跟电阻的关系”，电源电压为6V，定值电阻的阻值分别是5Ω、10Ω、20Ω和40Ω，变阻器标有“20Ω 1A”字样。
（1）按照电路图甲连接电路并检查无误后闭合开关，发现无论怎样移动滑动变阻器的滑片P，电流表几乎无示数，电压表有示数且不变，原因可能是______；
A．R短路 B．R断路 C．滑动变阻器断路 D．滑动变阻器短路
（2）排除故障后进行实验:小明首先将5Ω的电阻接入电路，移动滑动变阻器的滑片，读取电流表的示数；当用10Ω的电阻进行实验时，与上一次实验相比滑动变阻器滑片应______（选填“向左移动”、“向右移动”或“保持不动”）；
（3）在这个电路中滑动变阻器的作用是：保护电路和______；
（4）图乙是根据所测数据画出的电流随电阻变化图像，分析可知R两端的电压为______V；
（5）结合图像乙，小明同学在四次实验中将滑动变阻器接入电路最大阻值是______；
（6）之后，小明用电流表、定值电阻R0等器材，测量未知电阻Rx的阻值。他设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S、断开S1，此时电流表的示数为I1；
②闭合S和S1，此时电流表的示数为I2；
则Rx=______（用R0、I1、I2表示）；
小刚将图丙中的定值电阻R0换成电阻箱后进行测量，他先闭合S、断开S1，读出此时电流表的示数为I1；然后闭合S和S1，调节电阻箱的旋钮至如图丁所示位置，此时电流表的示数为2I1，则Rx的阻值为______。
24.在“测量电阻的阻值”实验中：
（1）请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大__________；
（2）连接完电路后，闭合开关S，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数。出现这个问题的原因是什么__________？
（3）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
②闭合开关S，将滑动变阻器的滑片P移到b端，记录电流表示数I2；
③写出待测电阻的表达式：Rx＝__________（用已知量和测量量符号表示）。
（4）把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻。图丁是根据两次实验数据绘制的I—U图像，其中表示小灯泡电阻的图像是__________（选填“a”或“b”）
六、应用创新题(25题7分，26题12分，共19分)
25. 如图所示，电源电压U=12V，灯泡标有“4V 0.4A”字样，其电阻不随温度的变化而变化。当变阻器的滑片在中点时，灯泡能正常发光，求：
（1）灯泡的电阻和变阻器的最大阻值；
（2）当变阻器的滑片在最右端时，灯泡两端电压。
26.某兴趣小组设计了一个监测湖水水位的报警装置，其原理如图1。电源电压恒定，电阻R0的阻值为30Ω；R是竖直放置的长条形电阻片。浮子可带动金属滑杆AP在竖直方向上下移动、AP与R组成滑动变阻器。当电流表的示数达到设定数值时，表示水位达到警戒水位，装置发出报警信号。已知滑杆AP从底端上移到顶端的过程中，电压表示数与电流表示数的U﹣I图像如图2所示。
（1）求滑动变阻器的最大阻值。
（2）求电源电压和电路的最小功率。
（3）滑杆AP从底端上移到顶端的过程中，滑动变阻器连入电路的电阻均匀变化，记录下几组水位和对应的电流表示数，数据如下表。当电流表的示数为0.25A时，水位达到警戒值，求警戒水位。
充电电压（V）
充电电流（A）
充电时长（min）
充电度数（kW⋅h）
充电费用（元）
400
45
24.0
28.80
水位h/cm
10
15
20
30
电流I/A
0.1
0.12
0.15
0.3
注意事项：
1.本试卷共五个大题，26个小题，满分100分，考试时间90分钟。答题前，务必用0.5亳米黑色的签字笔将自己的姓名、考号、座号填写在答题卡规定的位置上。
2. 选择题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动, 用橡皮擦干净后, 再选涂其他答案标号。
3. 非选择题必须用0.5亳米黑色的签字笔作答, 答案必须写在答题卡指定区域内；如需改动, 先划掉原来的答案, 然后再写上新的答案；不能使用涂改液、胶带纸、修正液。写在试卷上或答题卡指定区域外的答案无效。
一、单项选择题：（1-10题，每小题只有一个选项符合题意，将正确选项用2B铅笔把答题卡上对应题目的答案标号涂黑）
1. “以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命。关于家庭电路与安全用电，下列说法正确的是（ ）
A．选择保险丝时应尽量选择粗的
B．当两孔插座的两个线头相碰时，会造成短路
C．家庭电路中空气开关跳闸，一定是接入了大功率用电器
D．使用试电笔时，手若接触笔尾金属体就会发生触电事故
2.如图是加油站里常见的“除电器”，人提油枪加油前，可用手触摸金属球清除身体上的静电（ ）
A．人体带的电荷是摩擦过程中创造出来的
B．人戴着橡胶手套触摸金属球也能“除电”
C．“静电”消除后，人体的电荷就会全部消失
D．若人带正电，“除电”时，电流方向是从人体流向金属球
3.关于图所示的四个情境，下列说法中正确的是（ ）
A. 用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B. 图中自由电子的定向移动方向为电流方向
C. 开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D. 用橡胶棒把验电器A和B连接起来，B的金属箔会张开
4.几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是
A. 导体电阻的大小跟通过导体中的电流成反比
B. 导体电阻的大小跟加在导体两端的电压成正比
C. 导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D. 导体两端不加电压时，导体的电阻为零
5.某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是（ ）
A. B.
C. D.
6.小明家上次查看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是
A. 他家在这段时间内消耗的电能为903kw·h
B. 电能表是测量电功率的仪表
C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D. 这个电能表的额定功率为2200W
7. 标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为:
A. 24Ω 0.67W
B. 20Ω 0.8W
C. 24Ω 0.96W
D. 20Ω 0.67W
8 .电阻丝剪掉十分之一后，接入原来电路，则在相同时间内产生的热量与原来产生的热量之比为（ ）
A．10：9 B．1：10 C．10：1 D．9：10
9.部分家庭电路如图所示，正常发光的灯突然熄灭了。经检查保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（ ）
A．进户火线断了B．进户零线断了C．灯丝烧断了D．插座发生短路了
10. 实验小组利用如图所示电路进行电学探究实验，灯丝电阻不随温度变化。闭合开关后，下列说法正确的是（ ）
A. 向左移动滑动变阻器滑片，灯泡变暗
B. 向右移动滑动变阻器滑片，电流表示数变大
C. 向右移动滑动变阻器滑片，电压表示数变小
D. 向左移动滑动变阻器滑片，电压表与电流表示数之比变小
二、多项选择题（11-15题，每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得2分，不选或选错的得0分，共12分）
11.如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图像如图乙所示，则下列判断正确的是（ ）
A. 图线B是电阻R1的I﹣U关系图像
B. 电源电压为16V
C. R1的阻值是20Ω
D. 滑动变阻器R2的最大阻值为30Ω
12. 如图所示的电路中，电源电压恒定，闭合开关S，小灯泡、两电压表均正常工作。一段时间后，发现灯泡变的更亮，则下列分析正确的是（ ）
A．电阻R可能断路B．电阻R可能短路
C．、两表示数均变大D．的示数不变、的示数变大
13.在如图甲所示电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2的示数是0.5A，则下列说法正确的是（ ）
A．灯泡L1和L2串联B．通过灯L1的电流为1.0A
C．通过灯L1、L2的电流都为0.5AD．电流表A1使用的一定是0~3A量程
14. 如图所示电路，已知电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R1阻值为6Ω，滑动变阻器R2的最大阻值为24Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（ ）
A．滑动变阻器的阻值变化范围为5Ω~24Ω
B．电压表的示数变化范围是1.2V~3V
C．电路中允许通过的最大电流是0.6A
D．电流表的示数变化范围是0.2A~0.5A
三、 填空题 （每空1分共15分）
15.如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦丝状塑料和PVC塑料管,然后将丝状塑料放在PVC管上方，丝状塑料就被一种神奇的力量悬在了空中。它的形成原因是摩擦过后的丝状塑料和PVC管分别带上_______（选填“同”或“异”）种电荷相互__________而呈现章鱼状；摩擦后的毛皮带__________（选填“正”或“负”）电荷。
16.一节干电池的电压为 V;酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____;考虑到用电安全，家庭电路中一般会在 （选填“火线”“零线”或“地线”）上安装有一根保险丝。
17.量程为1A电流表，本身的电阻为0.1Ω，要把它改装成6A的电流表，需要______
联一个阻值为__________Ω的定值电阻，新加入电阻起到的是__________作用（选填“分流”或“分压”）。
18.如图所示，是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子．当电流表示数越小时，滑动变阻器连入电路的阻值_____（填“越大”或“越小”），油箱内油量_____（填“越多”或“越少”）．这种用电流大小显示油量的物理方法是________________。
19.如图甲所示电路中，闭合开关S，调节滑动变阻器的滑片从最右端滑至能使灯泡正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示。则电源电压为 V;灯泡正常发光时，电流表示数为 A;曲线b是表示电流表示数与 （填写或“V1”或“V2”）的示数的关系
四、作图简答题（20题6分，第21题6分，共12分）
20. a.某保密室有三道门，关上一道门相当于闭合一个开关，只要有一道门没有关上红色和绿色的指示灯都会发光，当三道门都关上时，红灯会熄灭，只有绿灯会发光请在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉）
a图 b图
b.如图所示的粗黑线框表示一个多功能插板。已知开关闭合后，两插孔都能分别供电，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮；若指示灯损坏，闭合开关后，插孔仍能供电。请用笔画线代替导线完成剩余部分的接线。
21.阅读短文。并回答问题。
直流充电桩
直流充电桩是一种为电动汽车补给能量的装置，如图甲所示，它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池（以下简称电池）。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电。
设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示（为方便计算，图像已作近似处理），充满后，立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如下表。
（1）通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更___________；
（2）在D从30%增至70%的过程中，充电功率大致的变化规律是___________。当D为70%时，充电电流为___________A；
（3）若充电过程中充电电费单价不变，则测试全过程（30%—100%）的充电费用为
元。
五、实验探究题（22题6分，23题9分，24题7分，共22分）
22.小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：
A．导体的材料 B．导体的长度 C．导体的横截面积
小芳用图甲的器材进行实验，其中①、②、③是镍铬合金丝，④是锰铜丝
（1）连接电路时，开关应处于___状态，在M、N之间分别接上不同的导体，闭合开关后通过观察_____来比较导体电阻的大小．
（2）为验证猜想B，应选用编号为_____两根金属丝分别接入电路进行实验
（3）分别将①、③两金属丝接入图中M、N两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体电阻跟________有关
（4）小芳同学想进一步测出②的电阻大小，把②接在M、N的同时并联上电压表测出其两端的电压为1V，电流表的示数如图乙所示，此读数为____A，则②的电阻为________Ω
23.物理兴趣小组的同学用图甲所示电路“探究电流跟电阻的关系”，电源电压为6V，定值电阻的阻值分别是5Ω、10Ω、20Ω和40Ω，变阻器标有“20Ω 1A”字样。
（1）按照电路图甲连接电路并检查无误后闭合开关，发现无论怎样移动滑动变阻器的滑片P，电流表几乎无示数，电压表有示数且不变，原因可能是______；
A．R短路 B．R断路 C．滑动变阻器断路 D．滑动变阻器短路
（2）排除故障后进行实验:小明首先将5Ω的电阻接入电路，移动滑动变阻器的滑片，读取电流表的示数；当用10Ω的电阻进行实验时，与上一次实验相比滑动变阻器滑片应______（选填“向左移动”、“向右移动”或“保持不动”）；
（3）在这个电路中滑动变阻器的作用是：保护电路和______；
（4）图乙是根据所测数据画出的电流随电阻变化图像，分析可知R两端的电压为______V；
（5）结合图像乙，小明同学在四次实验中将滑动变阻器接入电路最大阻值是______；
（6）之后，小明用电流表、定值电阻R0等器材，测量未知电阻Rx的阻值。他设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S、断开S1，此时电流表的示数为I1；
②闭合S和S1，此时电流表的示数为I2；
则Rx=______（用R0、I1、I2表示）；
小刚将图丙中的定值电阻R0换成电阻箱后进行测量，他先闭合S、断开S1，读出此时电流表的示数为I1；然后闭合S和S1，调节电阻箱的旋钮至如图丁所示位置，此时电流表的示数为2I1，则Rx的阻值为______。
24.在“测量电阻的阻值”实验中：
（1）请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大__________；
（2）连接完电路后，闭合开关S，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数。出现这个问题的原因是什么__________？
（3）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
②闭合开关S，将滑动变阻器的滑片P移到b端，记录电流表示数I2；
③写出待测电阻的表达式：Rx＝__________（用已知量和测量量符号表示）。
（4）把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻。图丁是根据两次实验数据绘制的I—U图像，其中表示小灯泡电阻的图像是__________（选填“a”或“b”）
六、应用创新题(25题7分，26题12分，共19分)
25. 如图所示，电源电压U=12V，灯泡标有“4V 0.4A”字样，其电阻不随温度的变化而变化。当变阻器的滑片在中点时，灯泡能正常发光，求：
（1）灯泡的电阻和变阻器的最大阻值；
（2）当变阻器的滑片在最右端时，灯泡两端电压。
26.某兴趣小组设计了一个监测湖水水位的报警装置，其原理如图1。电源电压恒定，电阻R0的阻值为30Ω；R是竖直放置的长条形电阻片。浮子可带动金属滑杆AP在竖直方向上下移动、AP与R组成滑动变阻器。当电流表的示数达到设定数值时，表示水位达到警戒水位，装置发出报警信号。已知滑杆AP从底端上移到顶端的过程中，电压表示数与电流表示数的U﹣I图像如图2所示。
（1）求滑动变阻器的最大阻值。
（2）求电源电压和电路的最小功率。
（3）滑杆AP从底端上移到顶端的过程中，滑动变阻器连入电路的电阻均匀变化，记录下几组水位和对应的电流表示数，数据如下表。当电流表的示数为0.25A时，水位达到警戒值，求警戒水位。
充电电压（V）
充电电流（A）
充电时长（min）
充电度数（kW⋅h）
充电费用（元）
400
45
24.0
28.80
水位h/cm
10
15
20
30
电流I/A
0.1
0.12
0.15
0.3
